Conexiones y puertos

(010225)

Descripción general

En este recurso se describen los puertos y conexiones del controlador Sofía de 2da y 3ra generación. Se anexan las especificaciones de cada señal para que el usuario disponga de los datos técnicos necesarios al momento de su uso.

Controlador Sofía de 3ra generación

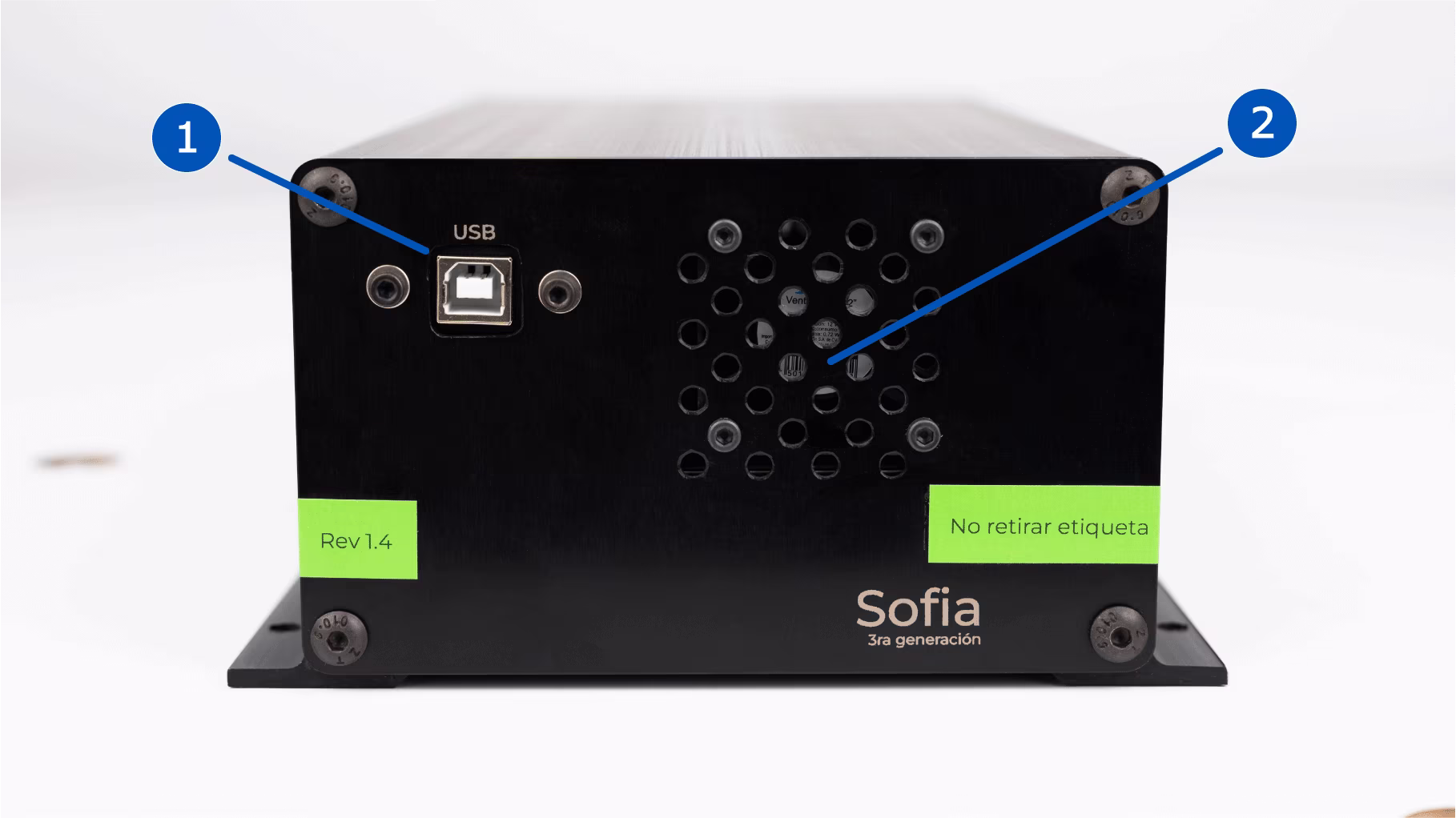

Vista frontal

Conexiones y puertos
Imagen 1
  1. Puerto para USB
  2. Toma para ventilador 1
La siguiente tabla presenta la descripción de cada una de las señales y puertos.
Puerto USB
Conexión USB 2.0
Usar cable USB 2.0 certificado no mayor a 1.8 m de largo
Toma para ventilador 1
No aplica

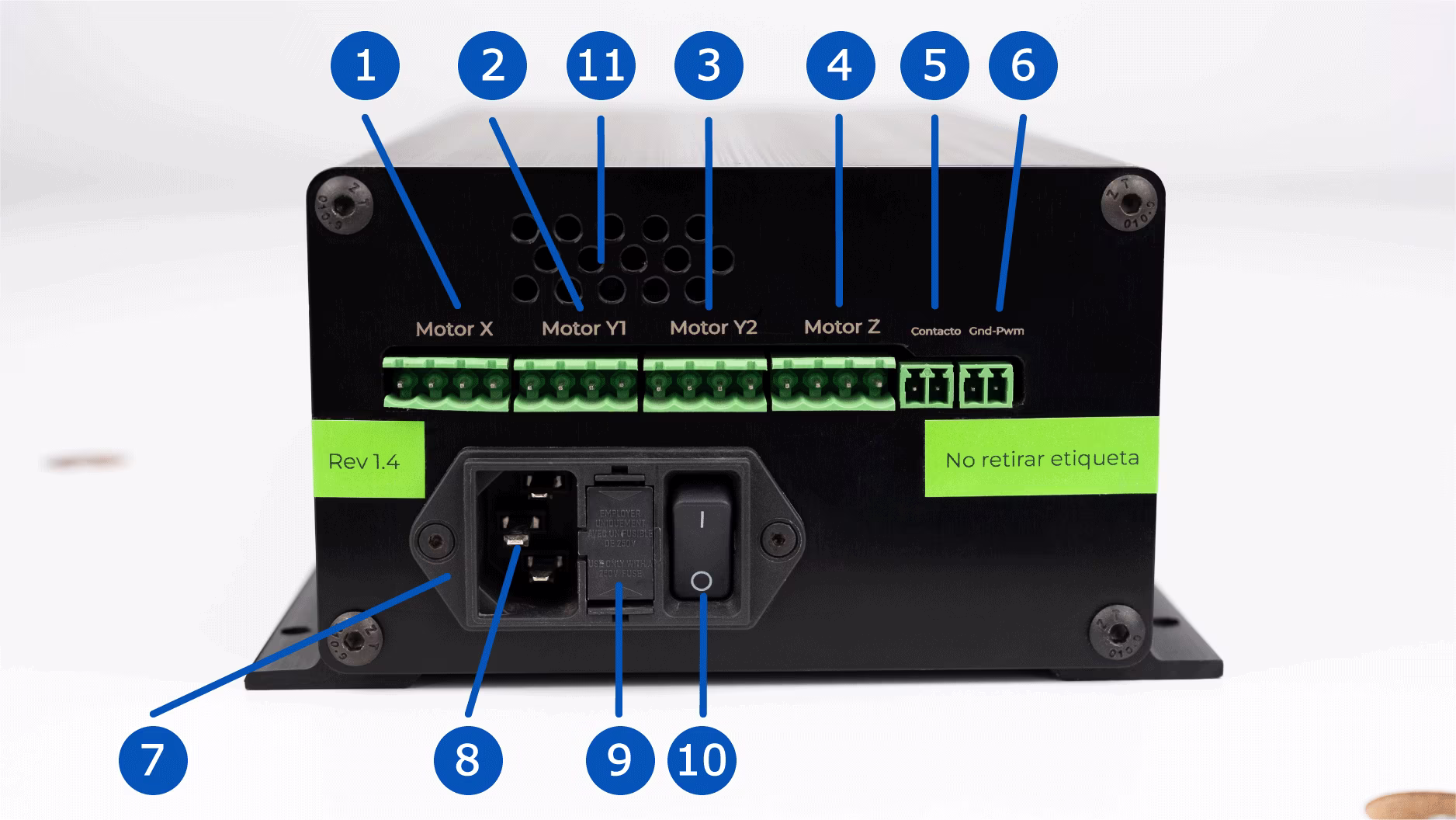

Vista trasera

Conexiones y puertos
Imagen 2
  1. Motor X
  2. Motor Y1
  3. Motor Y2
  4. Motor Z
  5. Contacto
  6. GND/PWM
  7. Módulo de energía
  8. Conector para cable de alimentación
  9. Compartimento para fusible
  10. Switch de encendido/apagado
  11. Toma para ventilador 2
La siguiente tabla presenta la descripción de cada una de las señales y puertos.
Motor X
Conector para motor del eje X. Salida de 4 A.
Motor Y1
Conector para motor del eje Y1. Salida de 4 A.
Motor Y2
Conector para motor del eje Y2. Salida de 4 A.
Motor Z
Conector para motor del eje Z. Salida de 4 A.
Contacto
Conector para sonda. No tiene polaridad.
GND/PWM
Conector para señal PWM. Voltaje TTL (5 VDC @500mA)
Módulo de energía
Módulo de energía del controlador Sofía
Conector para cable de alimentación
Conector para cable de alimentación a 110 VAC
Compartimento para fusible
Fusible tipo europeo de 250 V, 5 A
Switch de encendido/apagado
Switch para encender o apagar el controlador Sofía
Toma para ventilador 2
No aplica

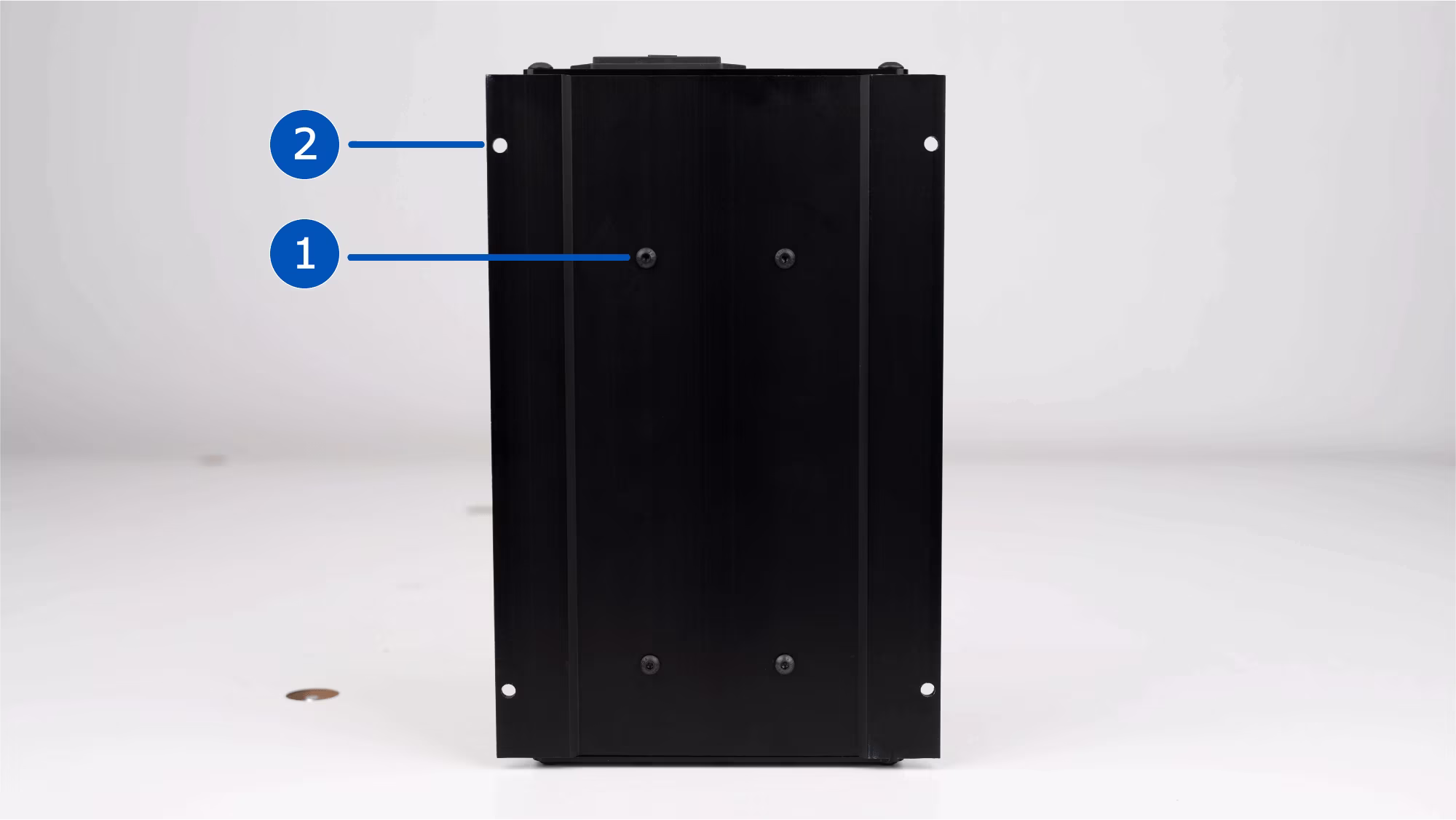

Vista inferior

Conexiones y puertos
Imagen 3
  1. Tornillos M4
  2. Rosca M5
La siguiente tabla presenta la descripción de cada una de las señales y puertos.
Tornillos M4
Tornillos M4 para sujeción de fuente de poder. No retirar.
Rosca M5
Rosca disponible como opción de sujeción

Controlador Sofía de 2da generación

Figura Ícono Nota
Nota. GENERACIÓN DESCONTINUADA

El controlador Sofía de 2da generación fue descontinuado en enero de 2023. Para la fecha actual, el servicio de reparación de este controlador sigue disponible, pero los tiempos de espera pueden ser de hasta 3 o 4 semanas. Esto se debe a que algunos de sus componentes ya no están disponibles y no cuentan con un número de parte vigente en Freiman.

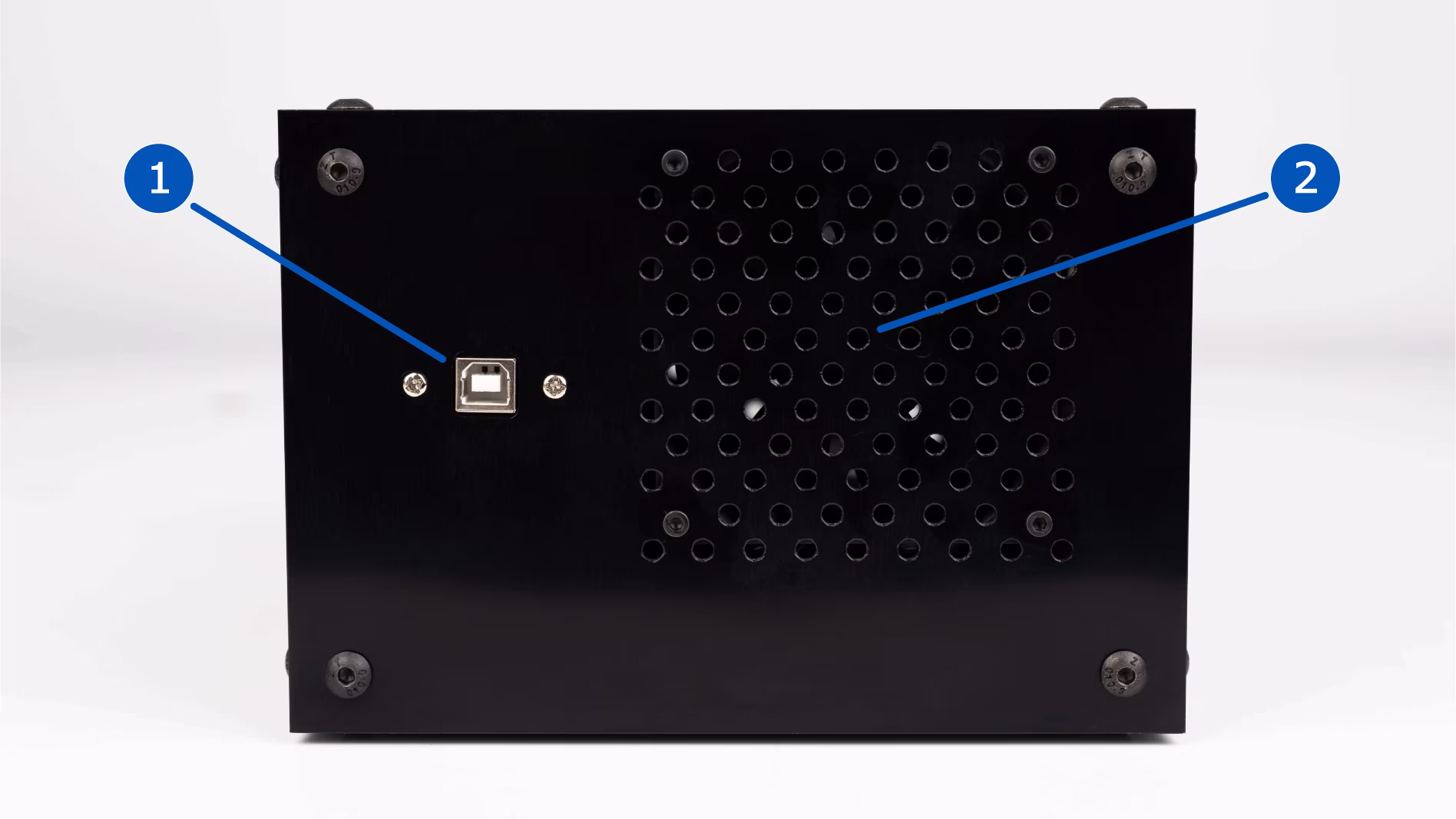

Vista frontal

Conexiones y puertos
Imagen 5
  1. Puerto USB
  2. Toma de ventilador 1
La siguiente tabla presenta la descripción de cada una de las señales y puertos.
Puerto USB
Conexión USB 2.0
Usar cable USB 2.0 certificado no mayor a 1.8 m de largo
Toma de ventilador 1
No aplica

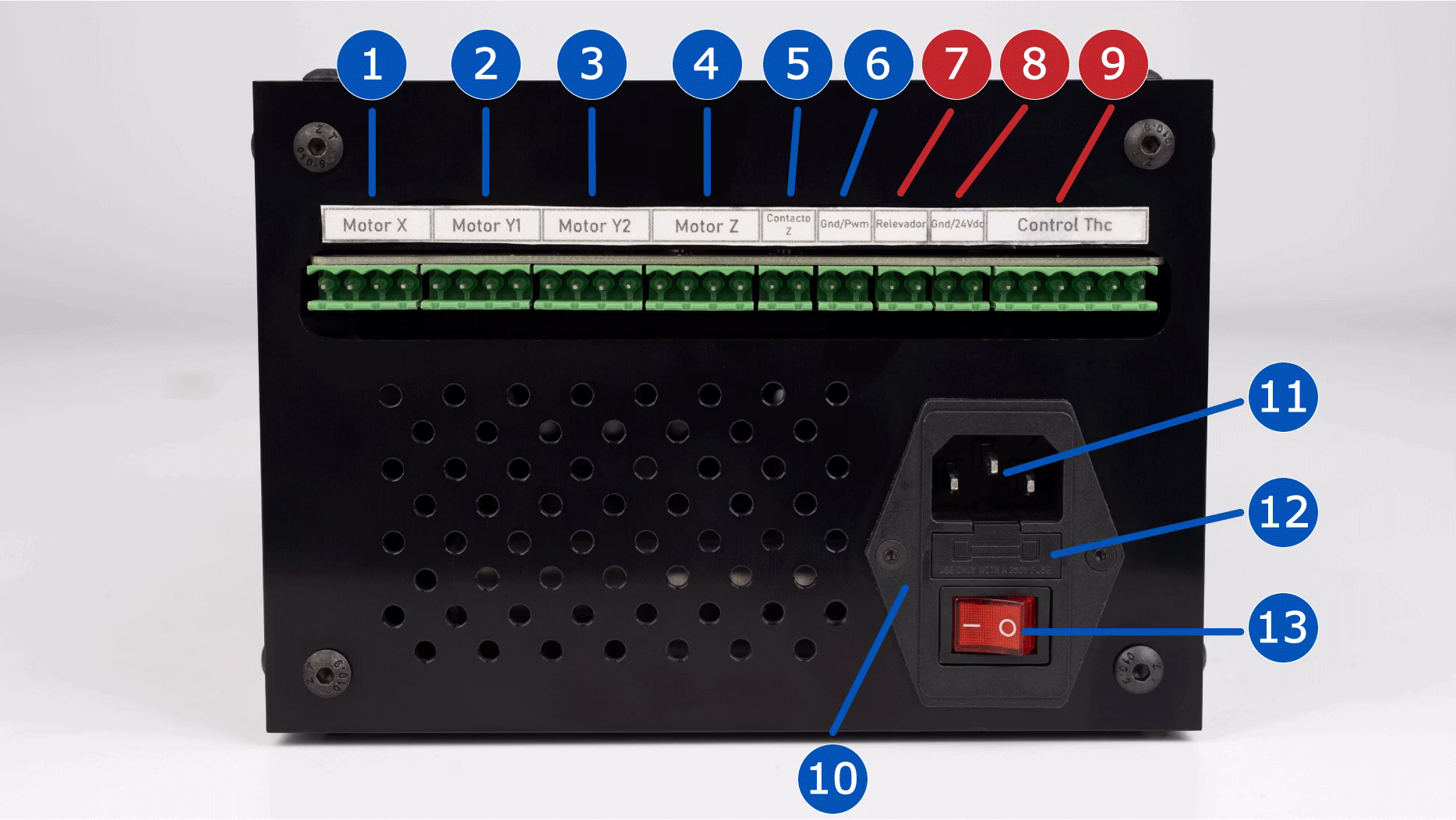

Vista trasera

Conexiones y puertos
Imagen 6
  1. Motor X
  2. Motor Y1
  3. Motor Y2
  4. Motor Z
  5. Contacto Z
  6. GND/PWM
  7. Relevador
  8. GND/24VDC
  9. Control THC
  10. Módulo de energía
  11. Conector para cable de alimentación
  12. Compartimento para fusible
  13. Switch de encendido/apagado
La siguiente tabla presenta la descripción de cada una de las señales y puertos.
Motor X
Conector para motor del eje X. Salida de 4 A.
Motor Y1
Conector para motor del eje Y1. Salida de 4 A.
Motor Y2
Conector para motor del eje Y2. Salida de 4 A.
Motor Z
Conector para motor del eje Z. Salida de 4 A.
Contacto Z
Conector para sonda. No tiene polaridad.
GND/PWM
Conector para señal PWM. Pin izquierdo GND. Pin derecho PWM.
Relevador
No aplica. NO CONECTAR.
GND/24VDC
No aplica. NO CONECTAR.
Control THC
No aplica. NO CONECTAR.
Módulo de energía
Módulo de energía del controlador Sofía
Conector para cable de alimentación
Conector para cable de alimentación a 110 VAC
Compartimento para fusible
Fusible tipo europeo de 250 V, 5 A
Switch de encendido/apagado
Switch para encender o apagar el controlador Sofía
Figura Ícono Advertencia
Nota. NO CONECTAR

Las señales marcadas como “NO CONECTAR” no deben, bajo ninguna circunstancia, ser conectadas a ningún conector ni periférico. El uso indebido de estas señales en una configuración para el equipo Lía podría causar daños en el equipo.

Vista inferior

Conexiones y puertos
Imagen 4
  1. Tornillos M4
La siguiente tabla presenta la descripción de cada una de las señales y puertos.
Tornillos M4
Tornillos M4 para sujeción de fuente de poder. No retirar.
