Ensamble Lía 2k
(200125)
Nota. MEJOR VISUALIZACIÓN EN PANTALLAS CON UN MÍNIMO DE RESOLUCIÓN DE 992 PIXELES
Debido a las ilustraciones e imágenes incluidas, se recomienda visualizar este recurso en pantallas con una resolución mínima de 992 píxeles. El uso de tabletas o dispositivos móviles podría afectar la visualización correcta de la información ilustrativa.
¿Qué es lo que recibimos?
Lo primero que vamos a revisar son todos los componentes que nos llega en nuestro empaque. Al momento de embalar los equipos se realiza un chequeo de componentes, aún así, es importante que el usuario pueda revisar cada uno de ellos y corroborar que todo esté completo.

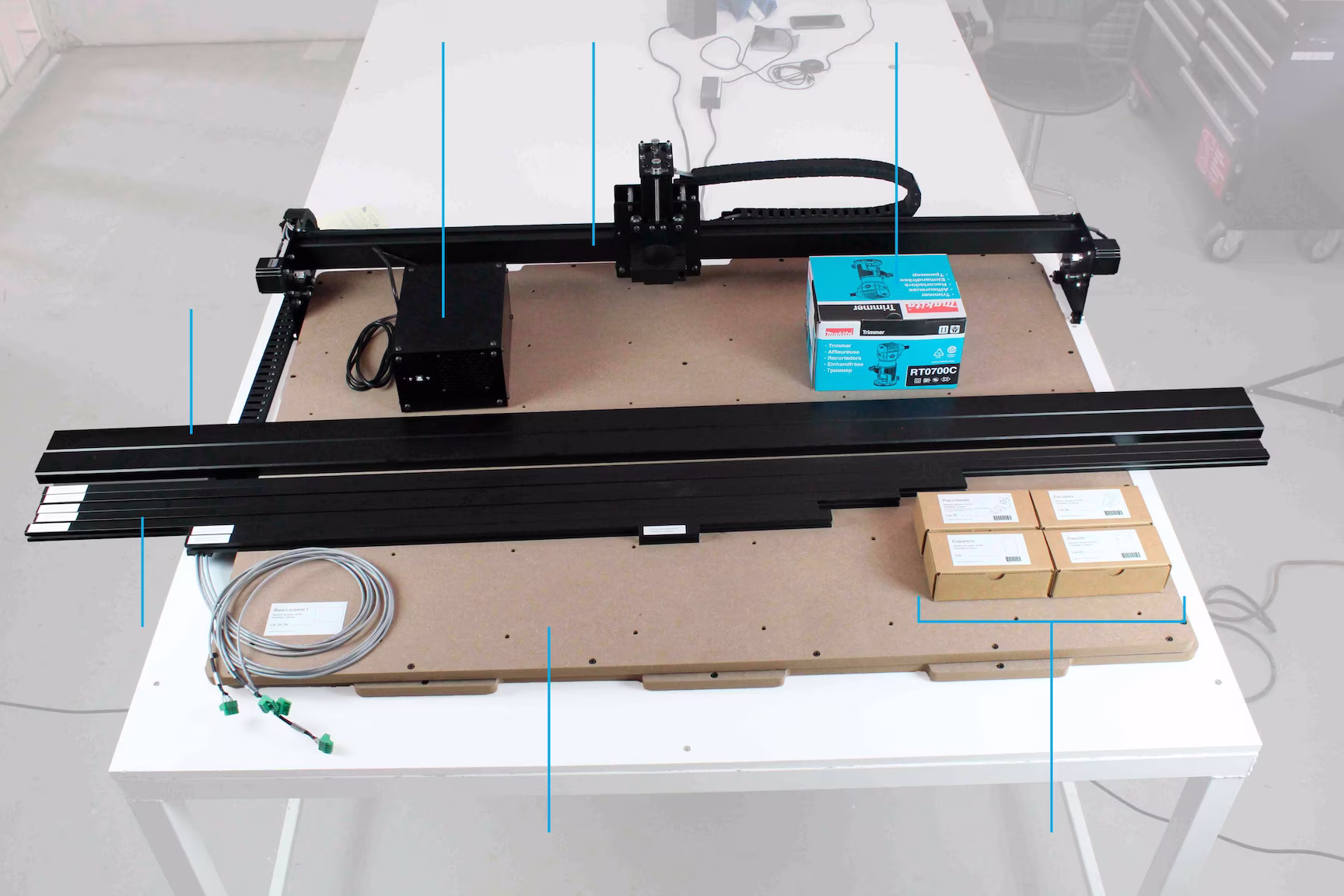

En la siguiente imagen se muestran los componentes que debemos de recibir.
Controlador
Sofía
Ensamble XYZ
Router
Perfil VFreiman
Perfil M20
Base de mdf
Escuadras
Soportes
Esquineras
Tensor d ebanda
La siguiente lista muestra los componentes que debe de incluir cada uno de los modelos de Lía. Algunos de los componentes aplican para los 3 modelos existentes.
Para Lía 1k
Base de mdf
1 pieza A1.001
1 pieza A1.002
Perfil M20
2 piezas A2.002
3 piezas A2.003
1 pieza A2.001
Esquinera
4 piezas A3.001
Escuadra
8 piezas A7.024

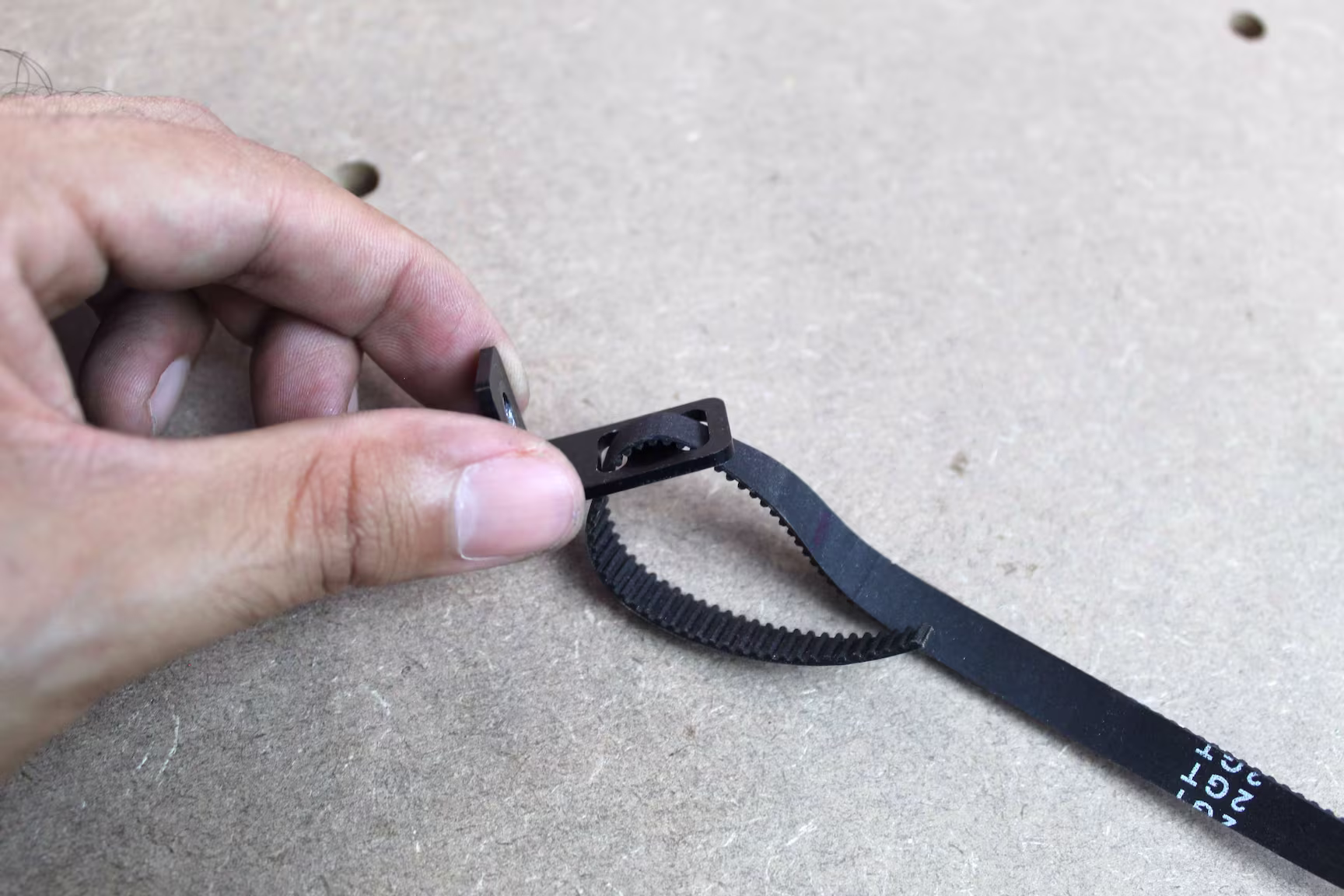

Tensor de banda
2 pares A3.014
Perfil Vfreiman
2 piezas A2.011
Control electrónico
1 controlador Sofía
Ensamble XYZ
1 ensamble para Lía 1k
Router
1 pieza Makita 3709 (por default)

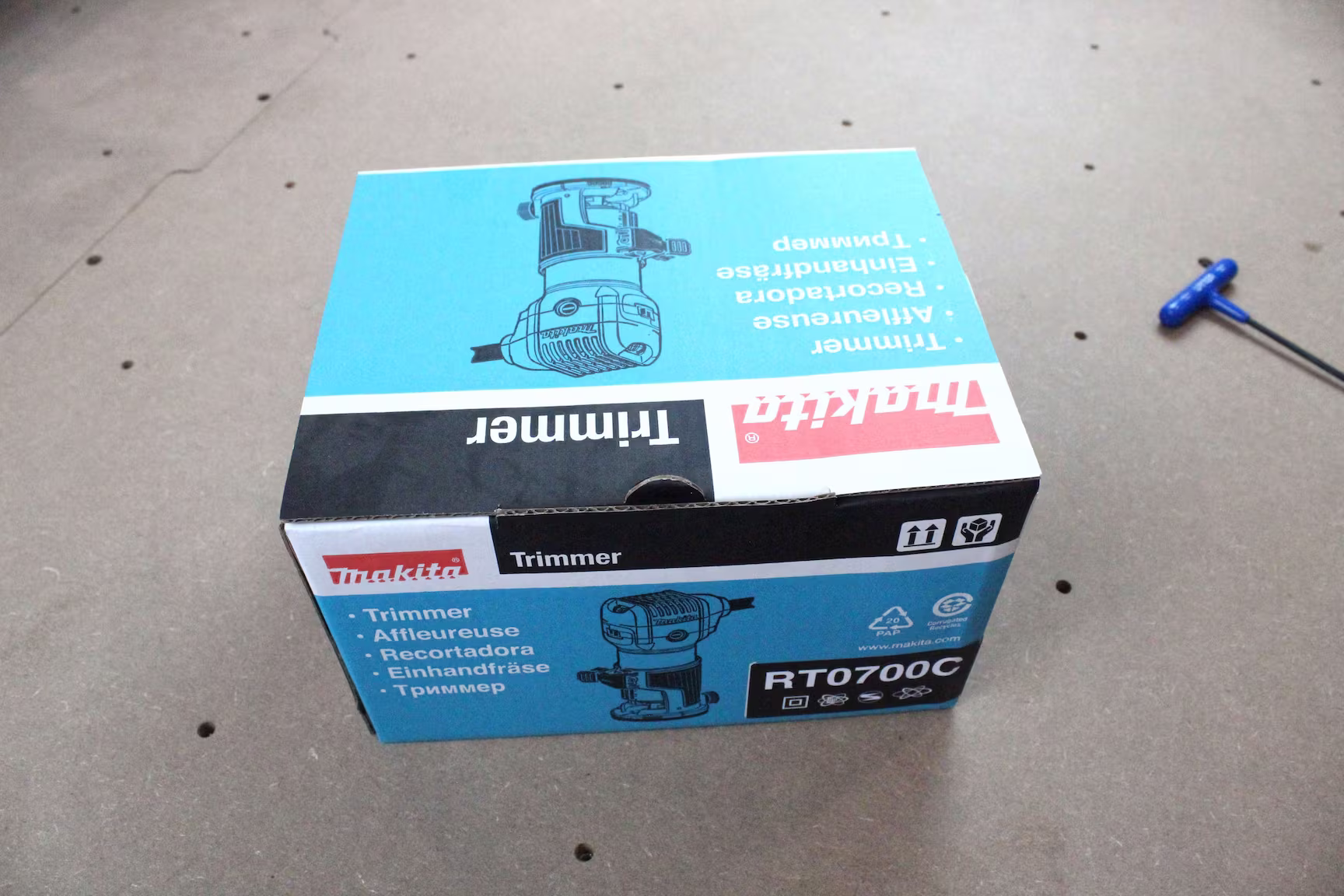

1 pieza Makita RT0700C (por pedido)
Para Lía 2k
Base de mdf
1 pieza A1.003
1 pieza A1.004
Perfil M20
2 piezas A2.004
2 piezas A2.005
1 piezas A2.007
1 piezas A2.003
1 piezas A2.006
1 piezas A2.001
Esquinera
4 piezas A3.001
Soporte
2 piezas A3.002
Escuadra
12 piezas A7.024

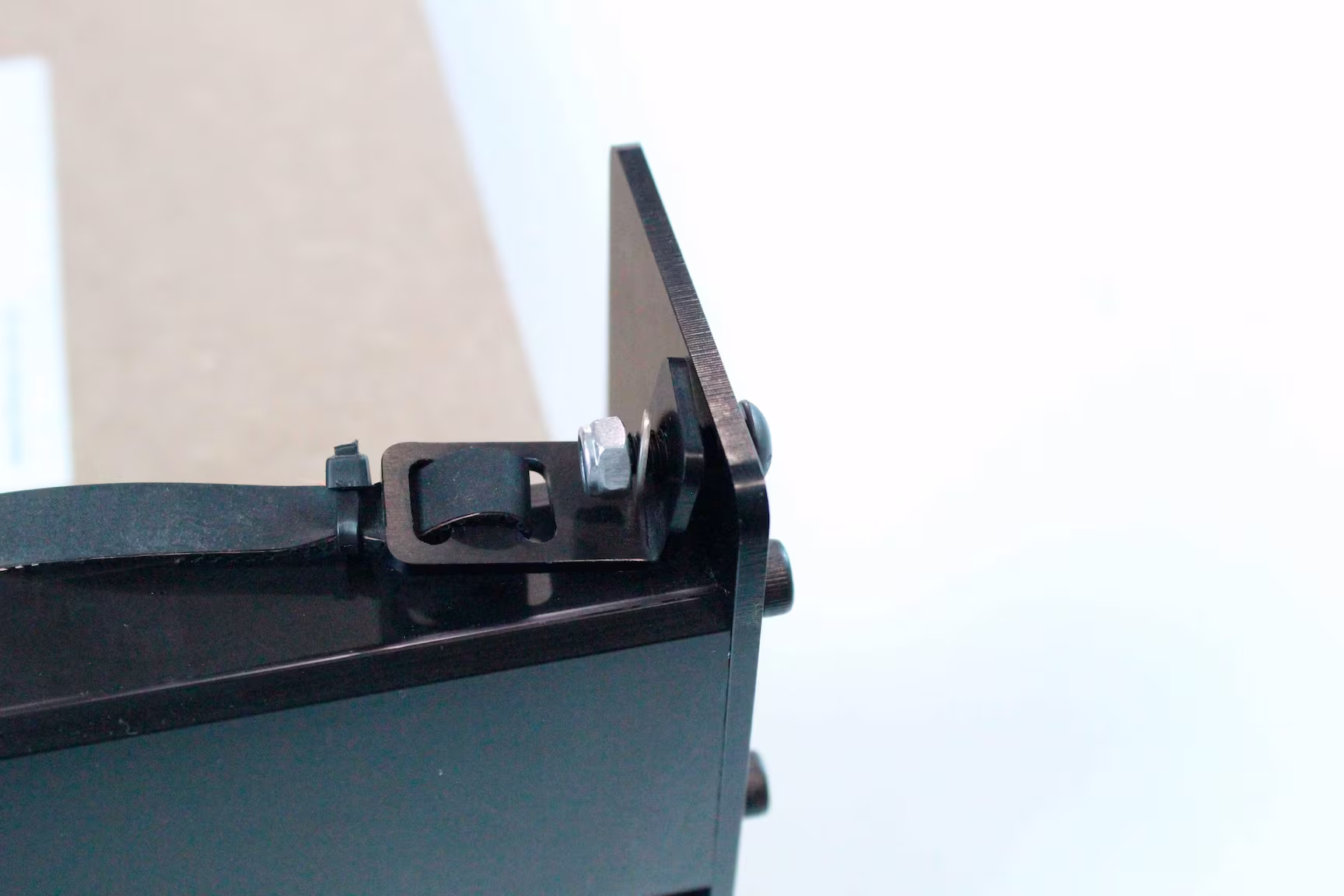

Tensor de banda
2 pares A3.014
Perfil Vfreiman
2 piezas A2.014
Control electrónico
1 controlador Sofía
Ensamble XYZ
1 ensamble para Lía 2k
Router
1 pieza Makita 3709 (por default)
1 pieza Makita RT0700C (por pedido)
Para Lía 3k
Base de mdf
1 pieza A1.003
1 pieza A1.004
1 pieza A1.005
1 pieza A1.006
Perfil M20
2 piezas A2.004
2 piezas A2.008
2 piezas A2.007
2 piezas A2.006
1 piezas A2.003
1 piezas A2.001
Esquinera
4 piezas A3.001
Soporte
4 piezas A3.002
Escuadra
16 piezas A7.024
Tensor de banda
2 pares A3.014
Perfil Vfreiman
2 piezas A2.015
Control electrónico
1 controlador Sofía
Ensamble XYZ
1 ensamble para Lía 3k
Router

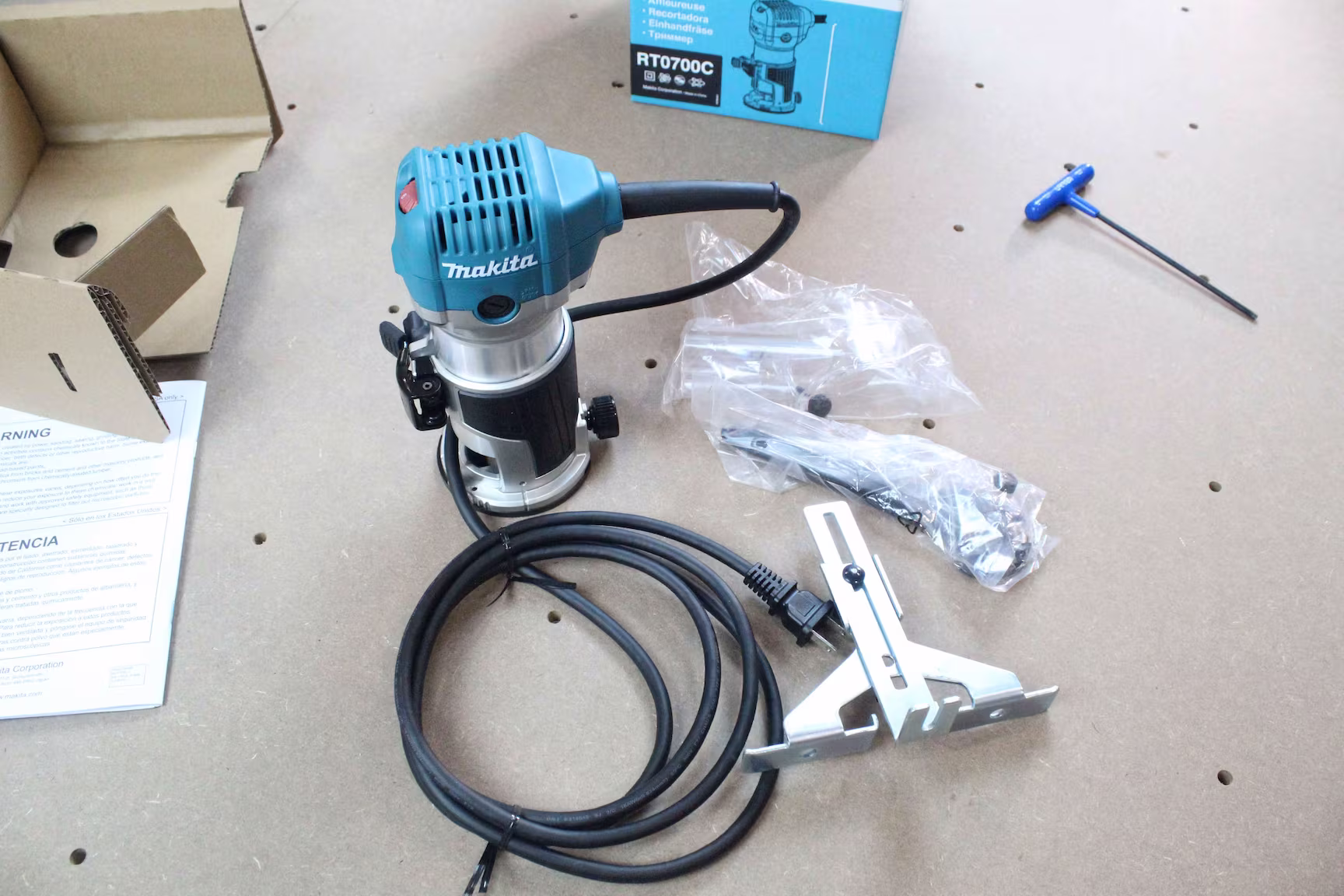

1 pieza Makita RT0700C (por pedido)
1 pieza Makita 3709 (por default)
Nota
Para el modelo 1k hay componentes que no se incluyen, comparándolo con los modelo 2k y 3k. Esto se debe a que el modelo 1k, por sus dimensiones, no los necesita.
Primer paso. Ensamble de la base
En este paso vamos a ensamblar la base de nuestro equipo Lía. En este caso, nos referimos a la estructura de perfil M20 y las bases de mdf.

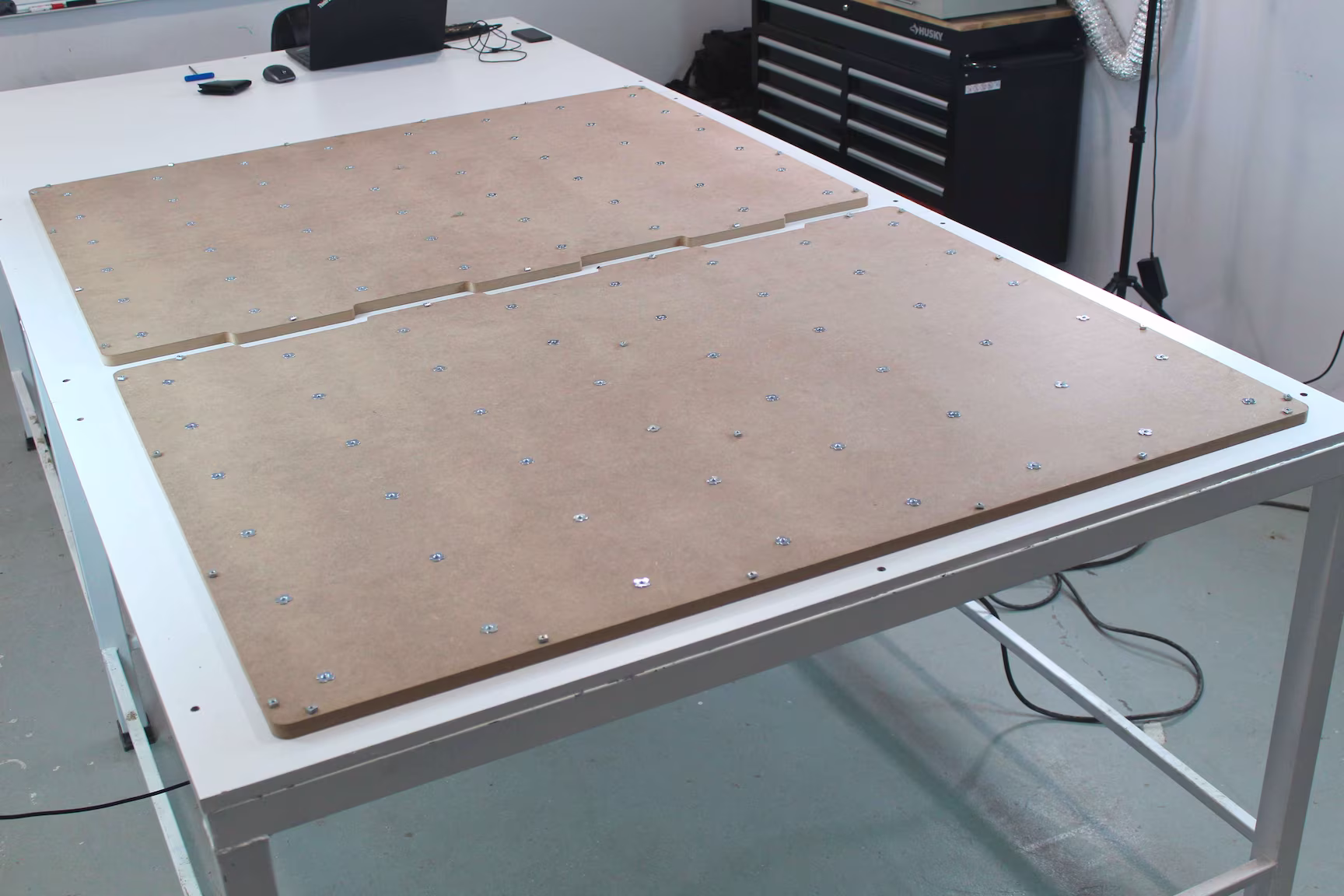

(1) Presentación de la base de mdf
Lo primero que vamos a hacer es presentar nuestras bases de mdf. Para esto, nos podemos apoyar de los siguientes recursos donde se muestran, para cada uno de los modelos, la colocación de cada una de las bases de mdf.

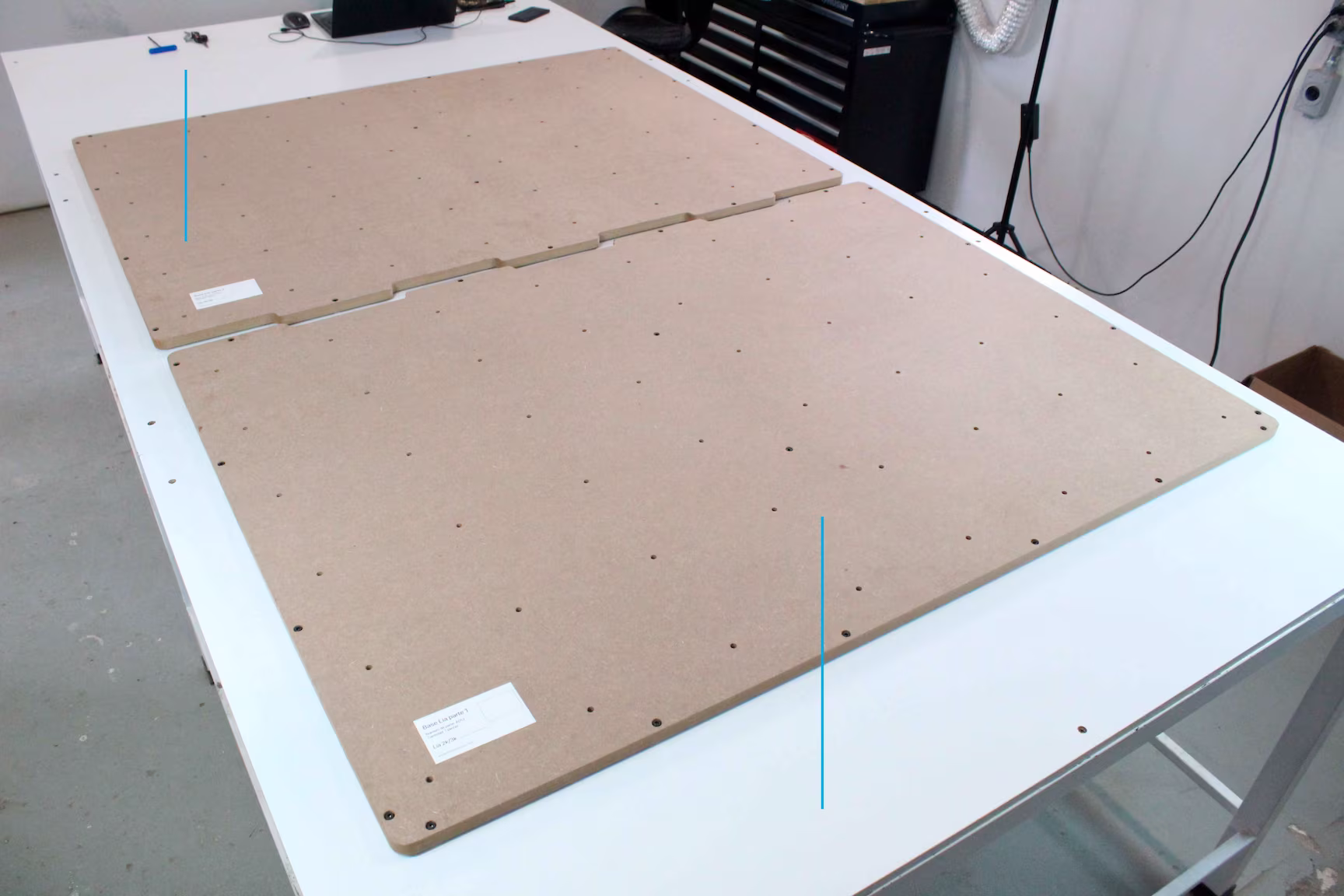

En la siguiente imagen se muestra la colocación de las bases para el modelo 2k.
Base Lía parte 2
(A1.004)
Base Lía parte 1
(A1.003)
Nota
Para el equipo Lía 1k la unión entre las bases es vertical y no horizontal como en los modelos 2k y 3k.

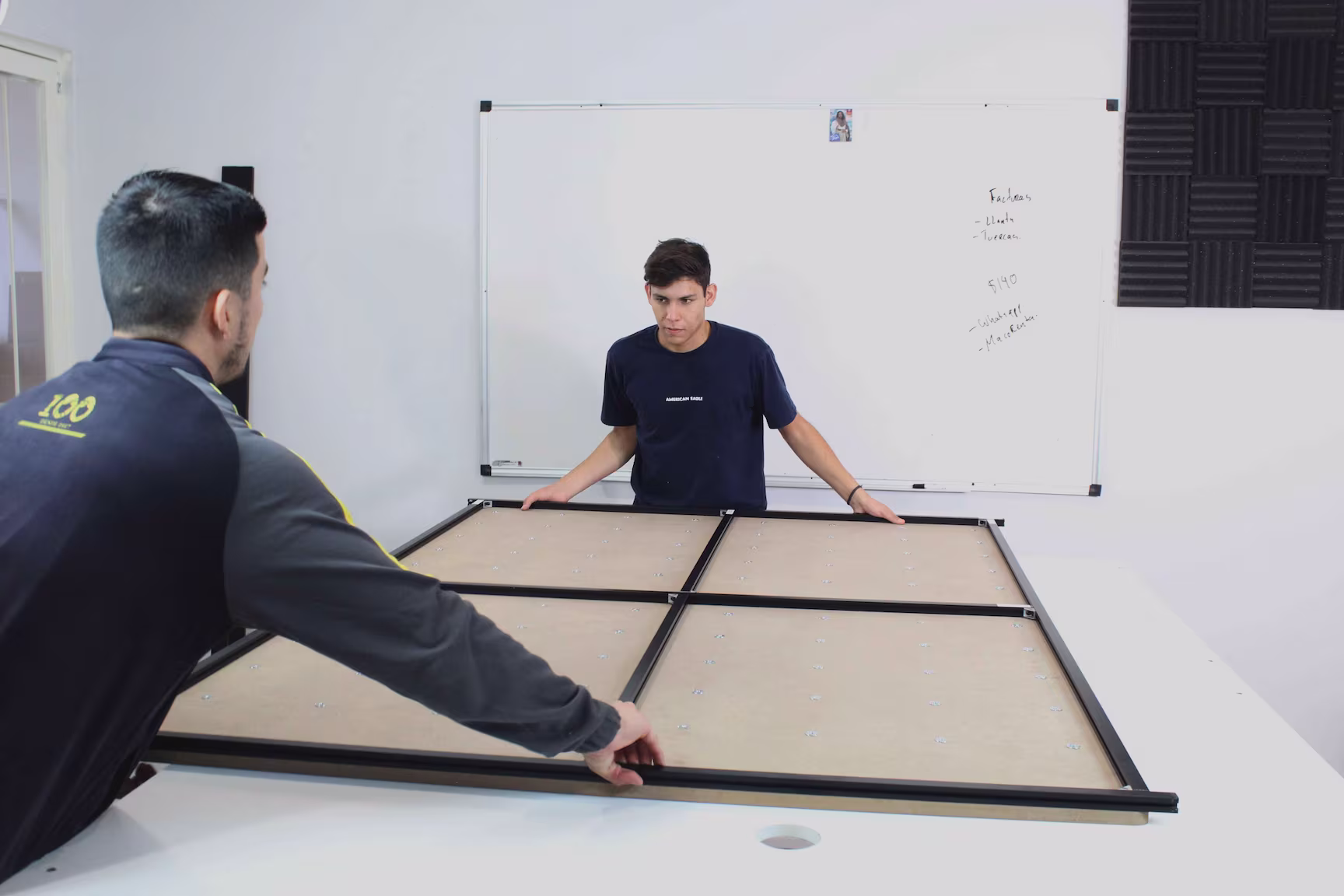

(2) Girar la base de mdf "boca abajo"
El siguiente paso es girar las bases para poder colocar los perfiles M20. En este caso, las bases quedan en la misma ubicación con una leve separación entre ellas.

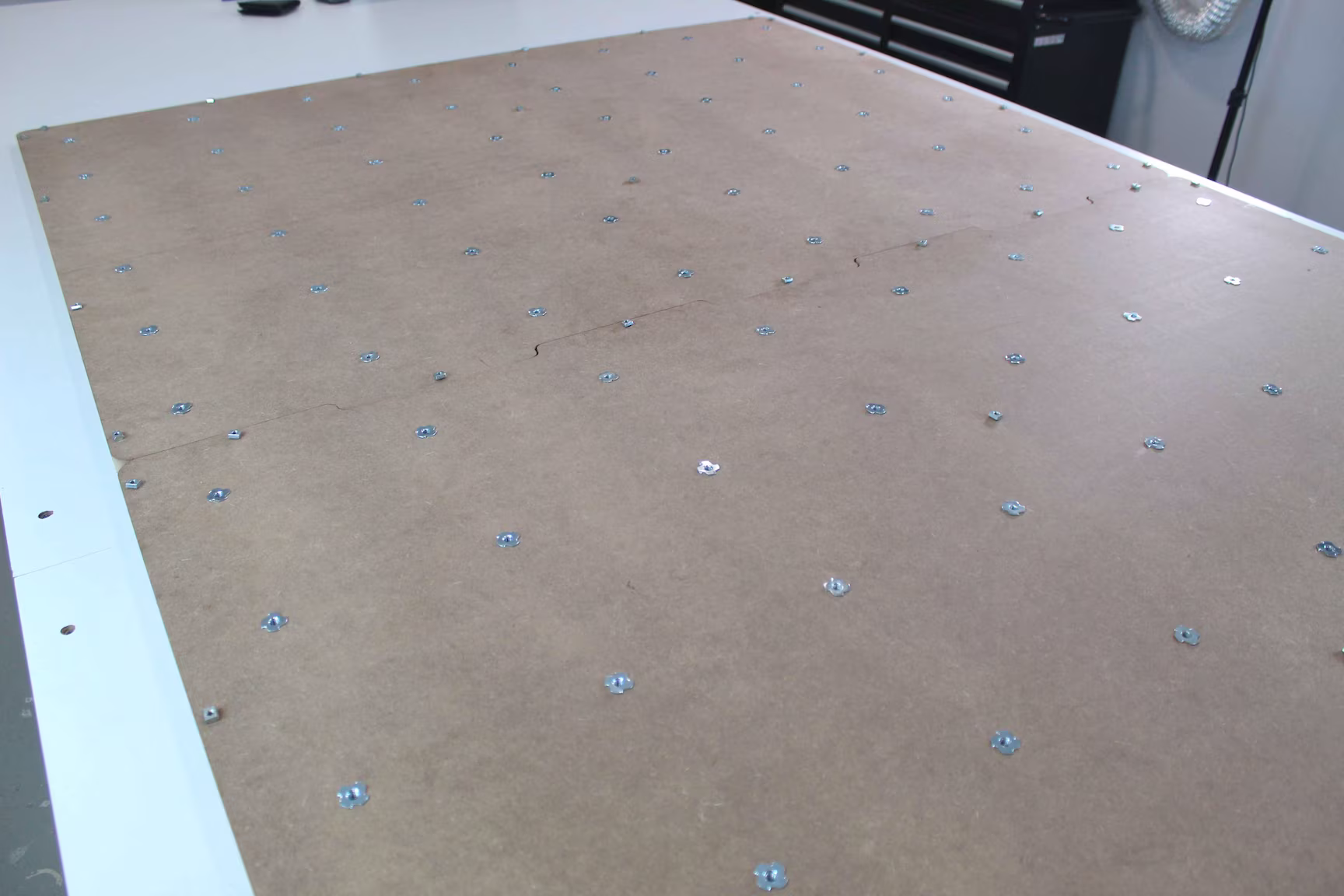

En la siguiente imágenes se muestran las bases "boca abajo".

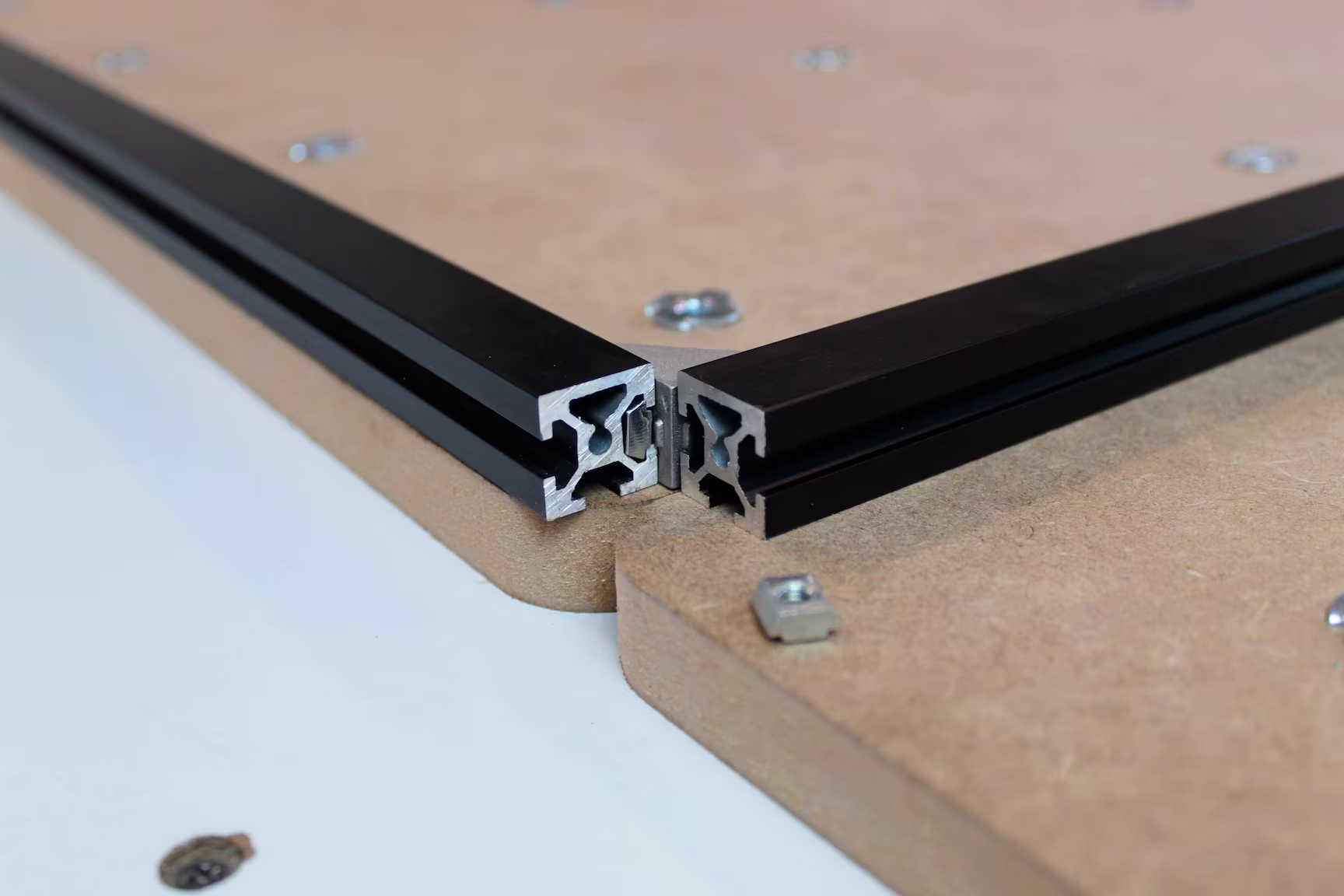

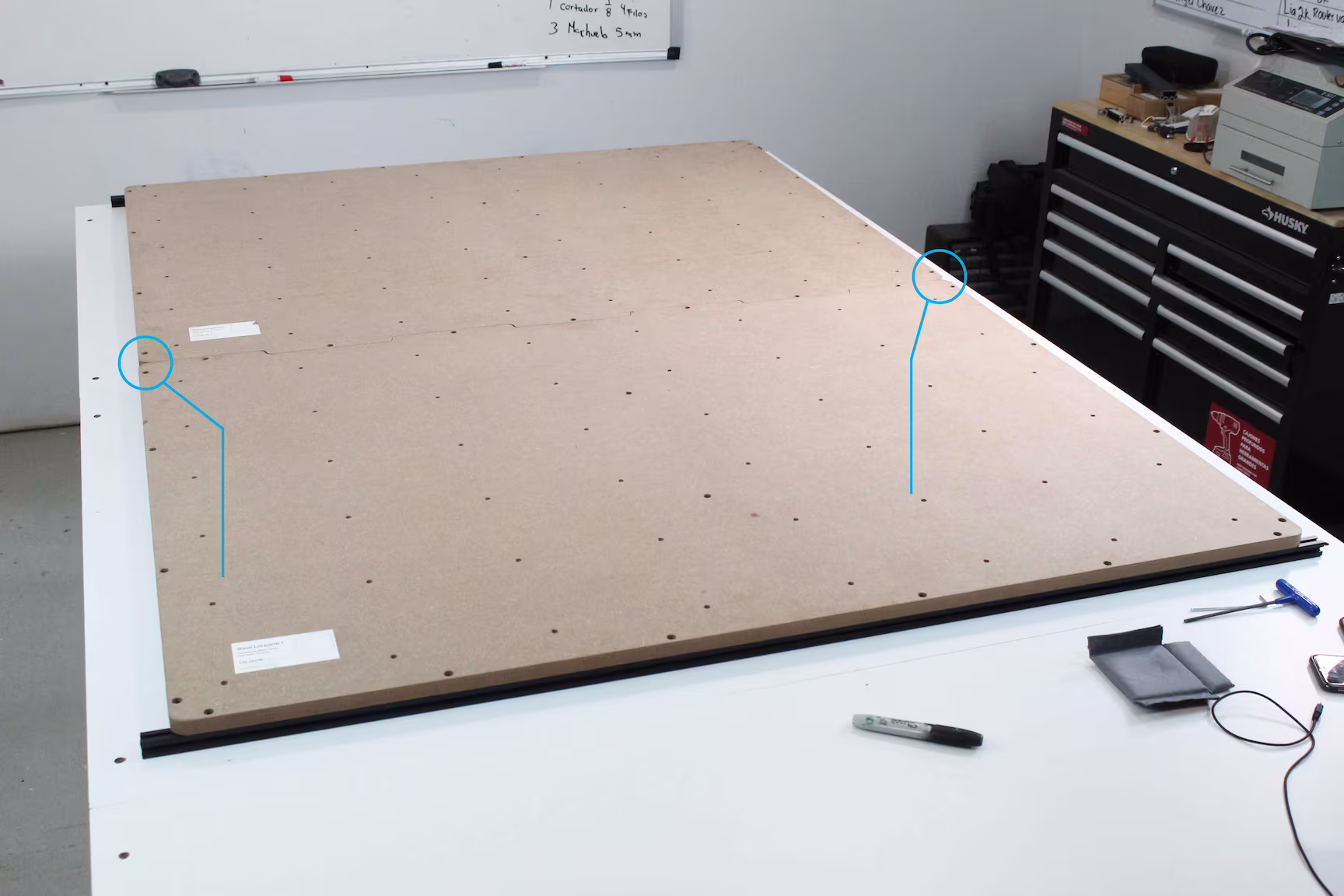

En la siguiente imagen se muestran las bases juntas. Para juntarlas solo basta con arrastrar una contra otra.
(3) Instalación de perfil M20
El siguiente proceso es colocar los perfiles M20 en las bases de mdf con sus respectivas escuadras. Para este proceso podemos apoyarnos de los planos de los perfiles para cada uno de los modelos.

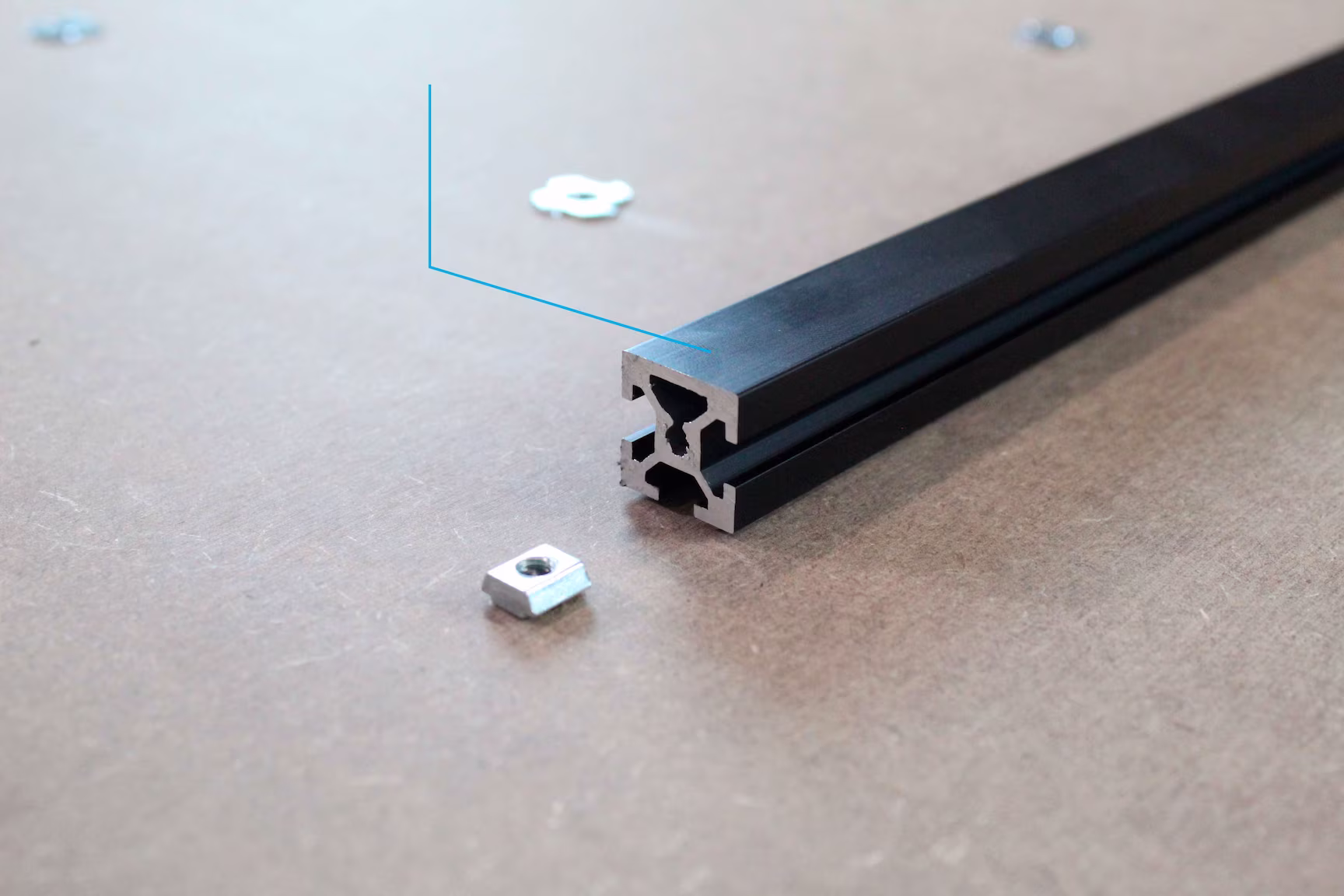

(3.1) - Orientación del perfil M20. Los perfiles M20 tienen una cara plana, es decir, un cara por donde no tienen ranura para tuerca. Esta cara plana queda hacia abajo una vez armada la máquina. Mientras armamos la base, el perfil M20 lo estaremos ensamblando con la cara plana hacia arriba.En la siguiente imagen se muestra la orientación del perfil.
Cara plana hacia arriba
mientras se ensamblan
los perfiles

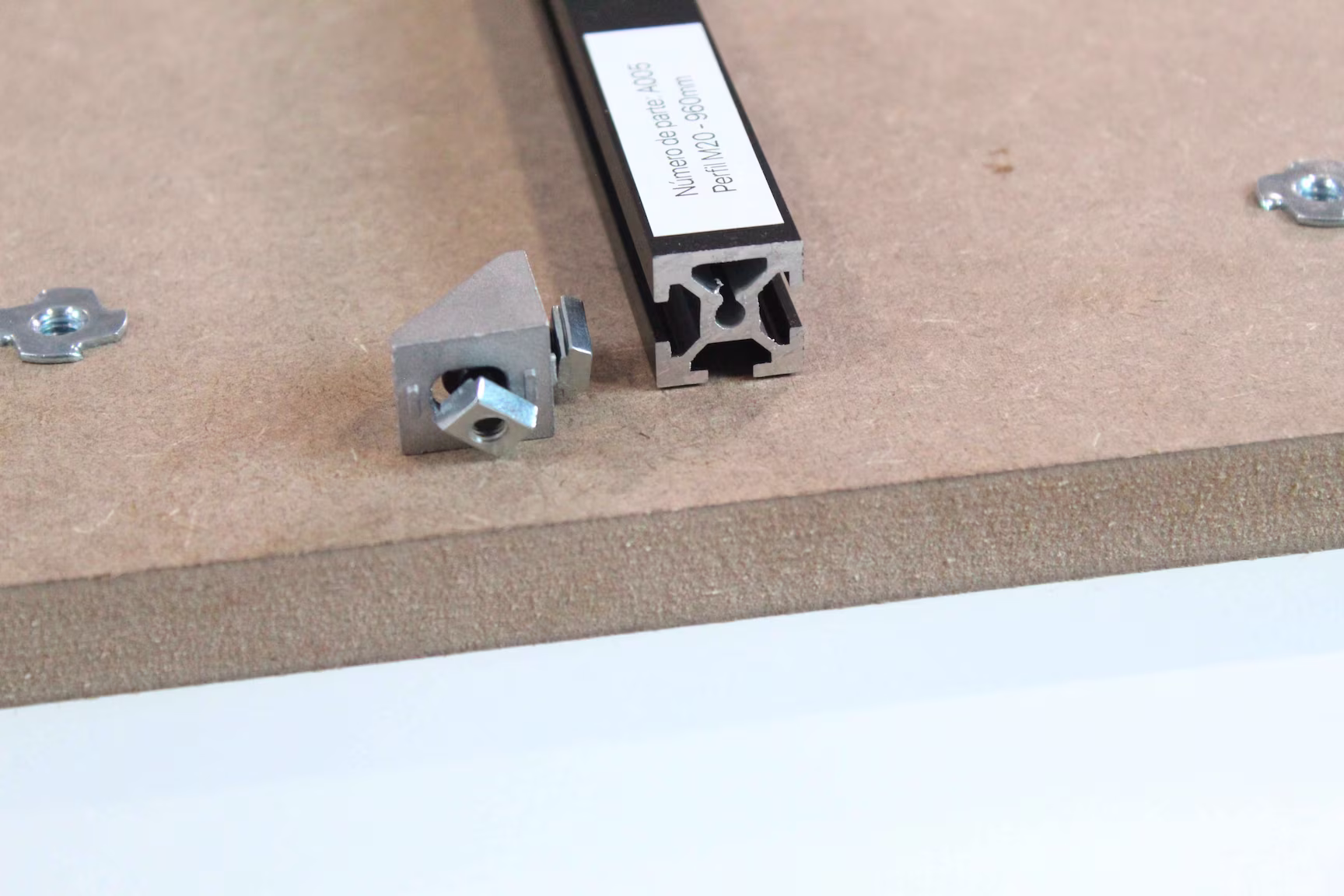

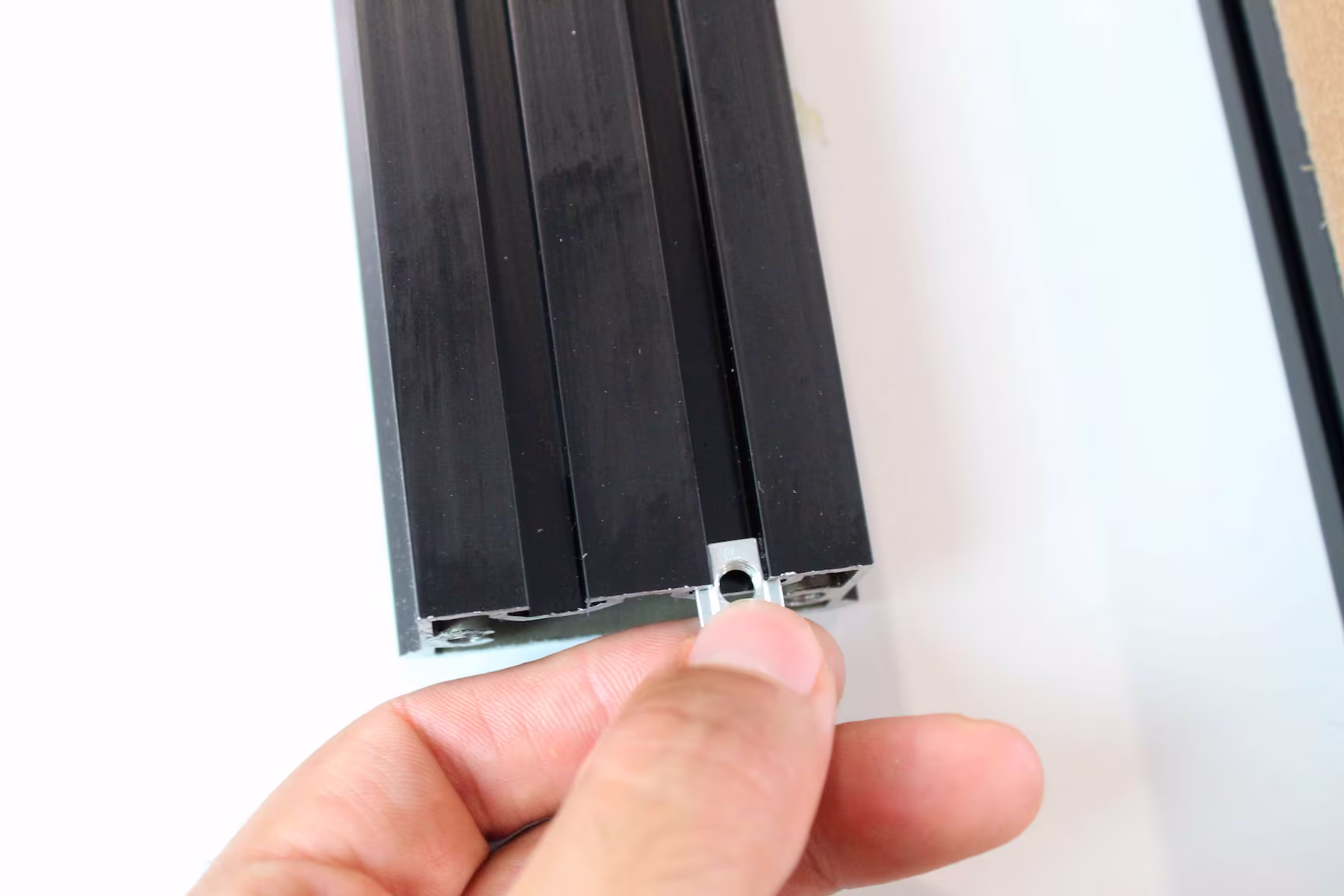

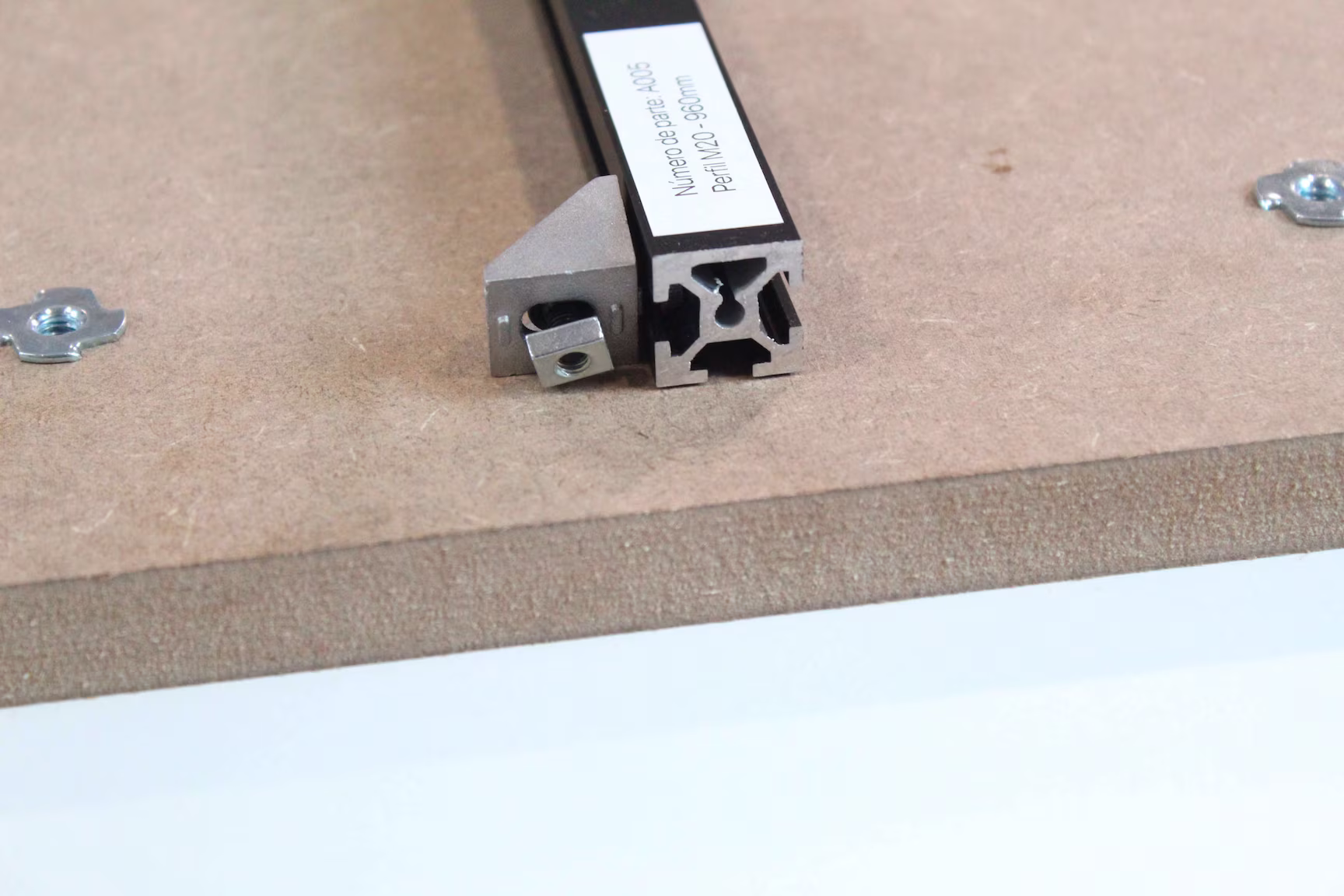

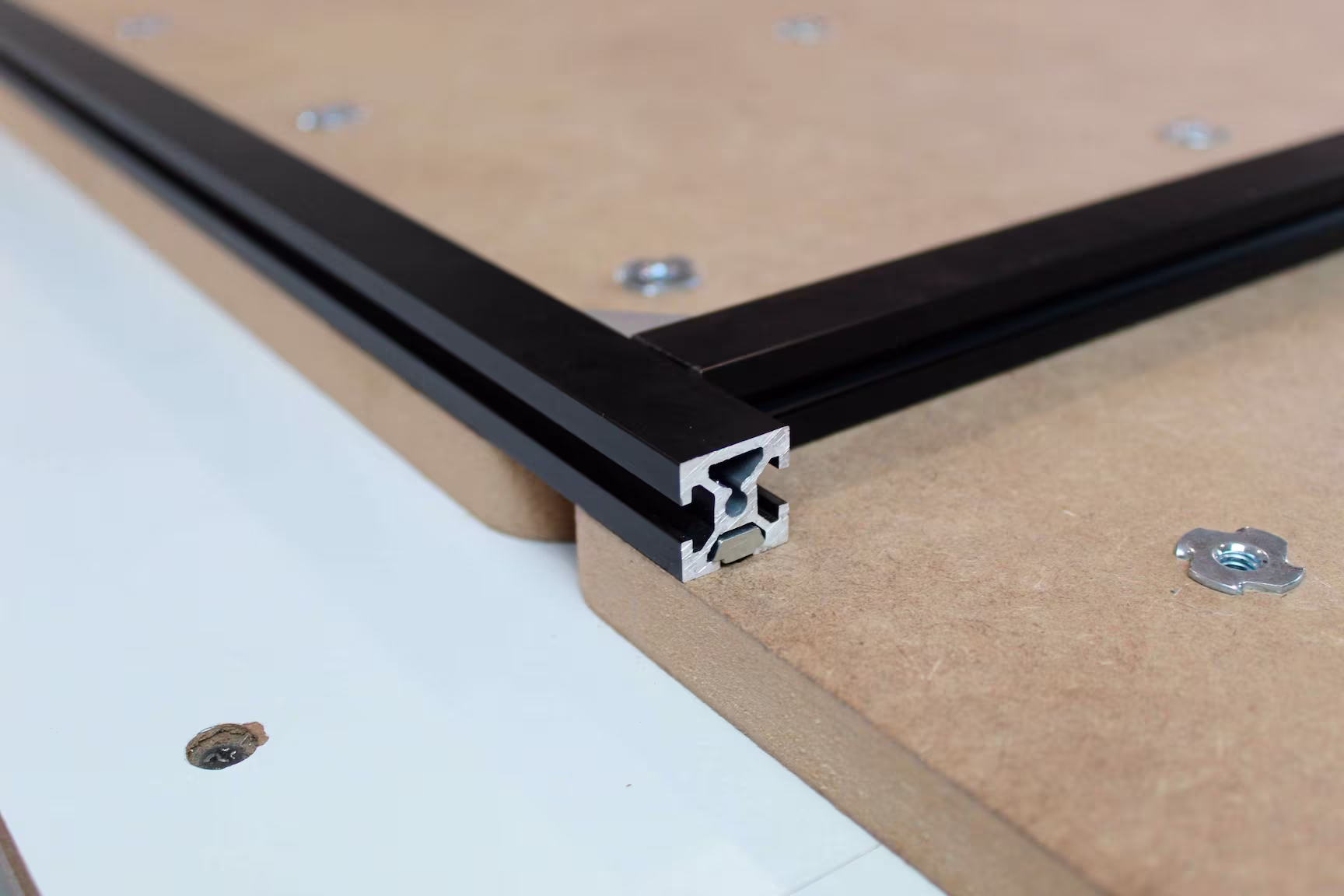

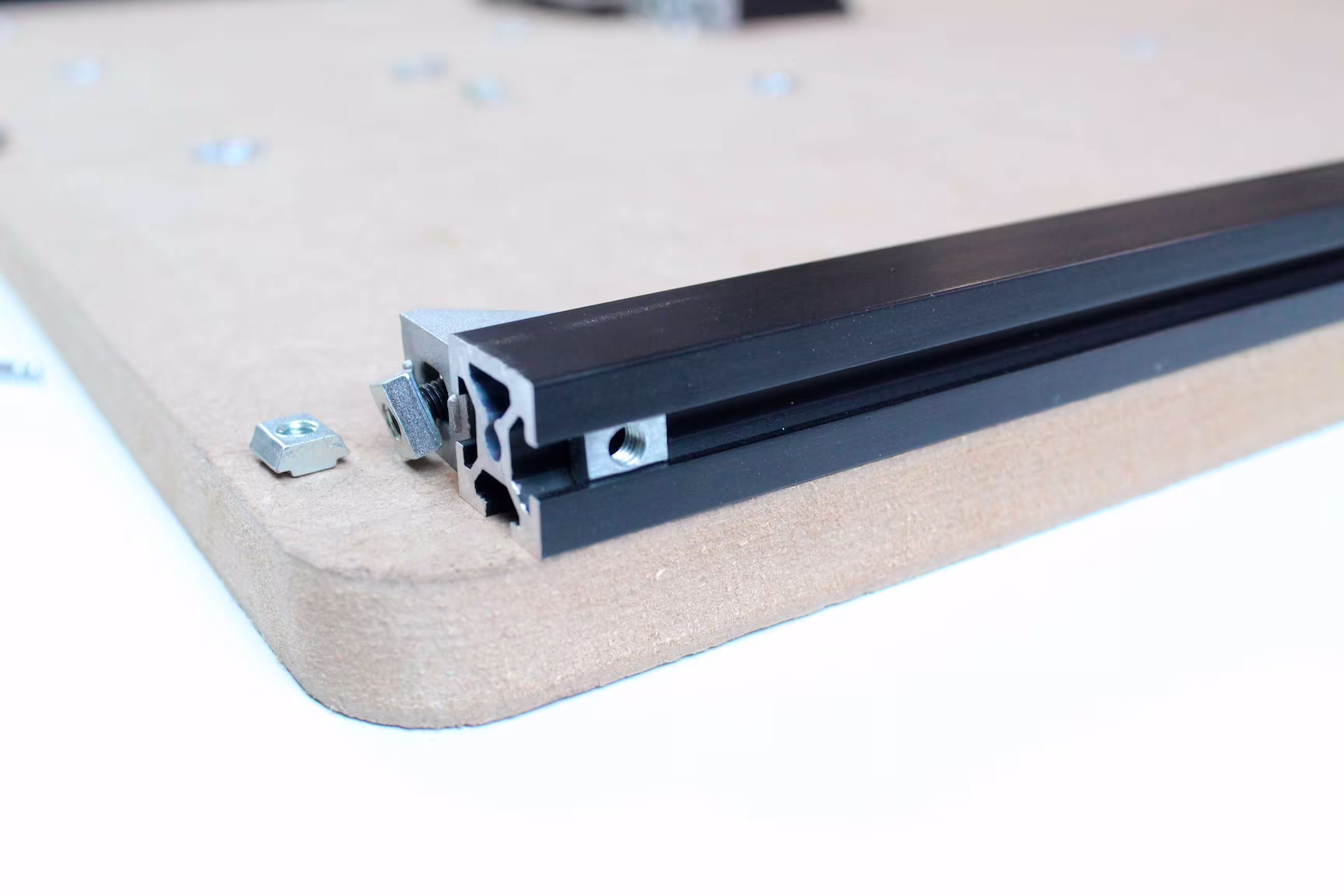

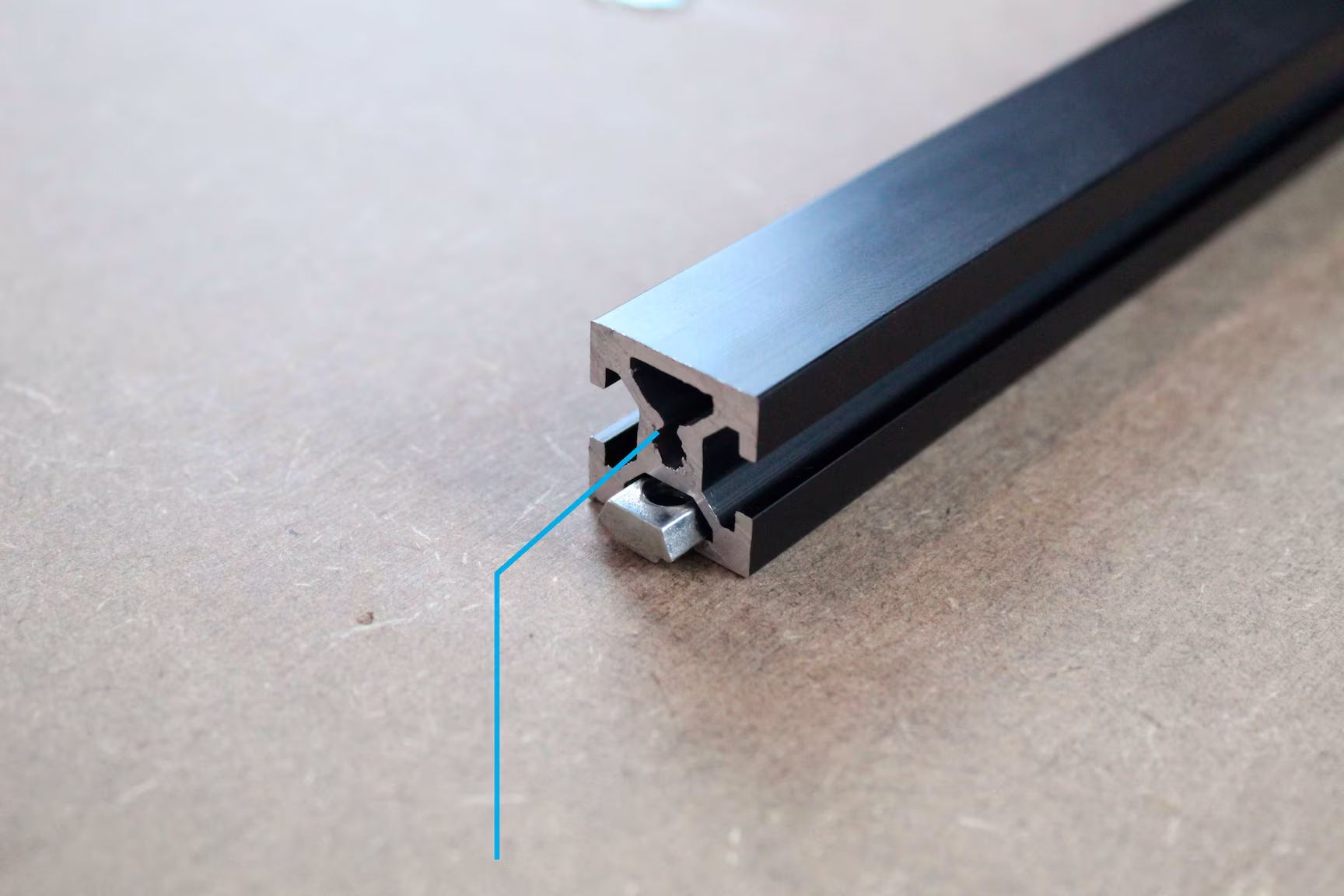

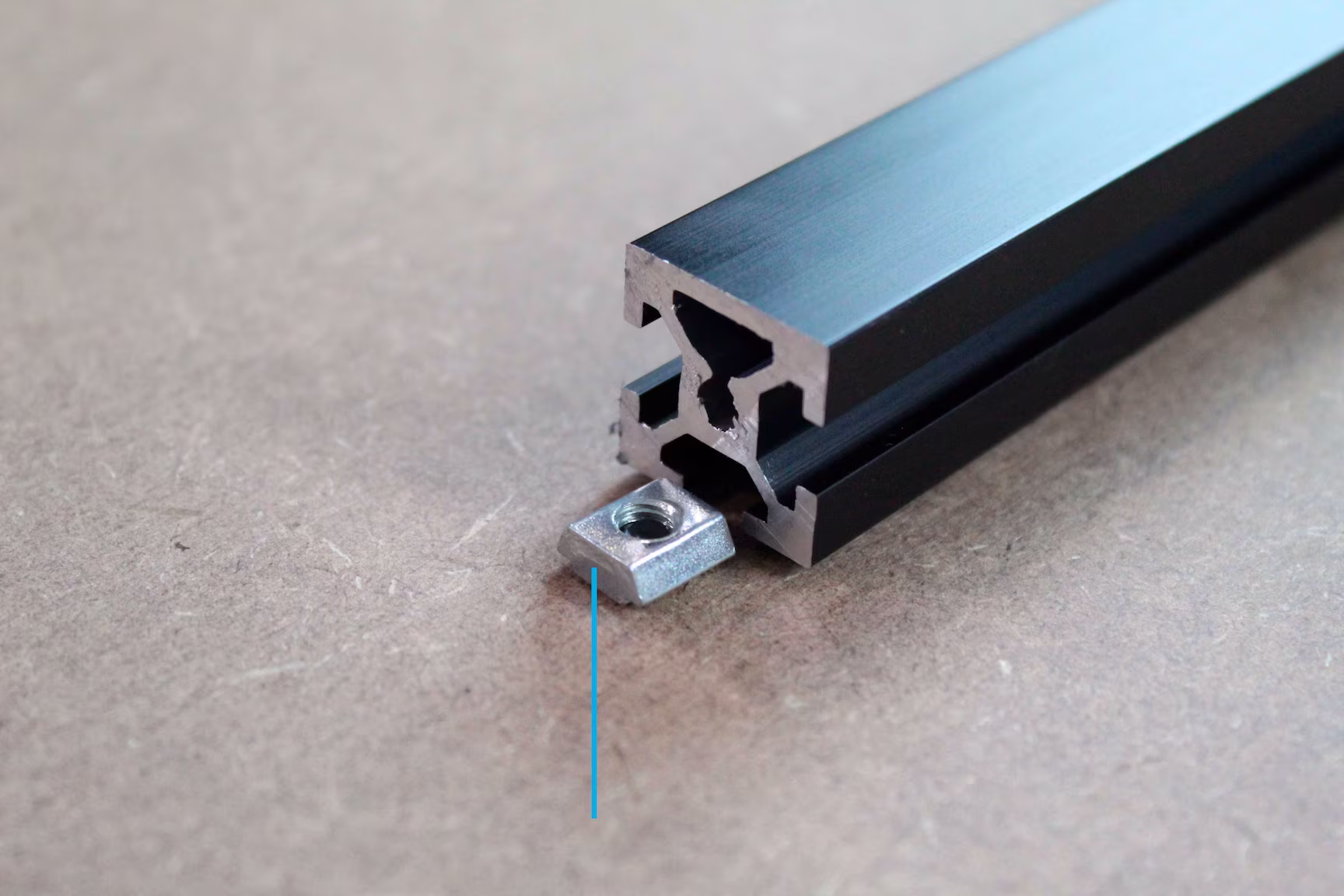

(3.2) - Ensamble del perfil con la tuerca. Para poder ensamblar el perfil con la tuerca, lo primero que debemos hacer es alinear las tuercas para que el perfil se pueda deslizar entre ellas. Si es necesario, se pueden aflojar un poco ya que, por empaquetado y envío, se mandan ajustadas. En las siguientes imágenes se muestra el proceso de la colocación del perfil a través de la tuerca.
Tuerca alineada
Perfil deslizándose
por la tuerca
(4) Instalación de perfil de 960 mm (A2.003)

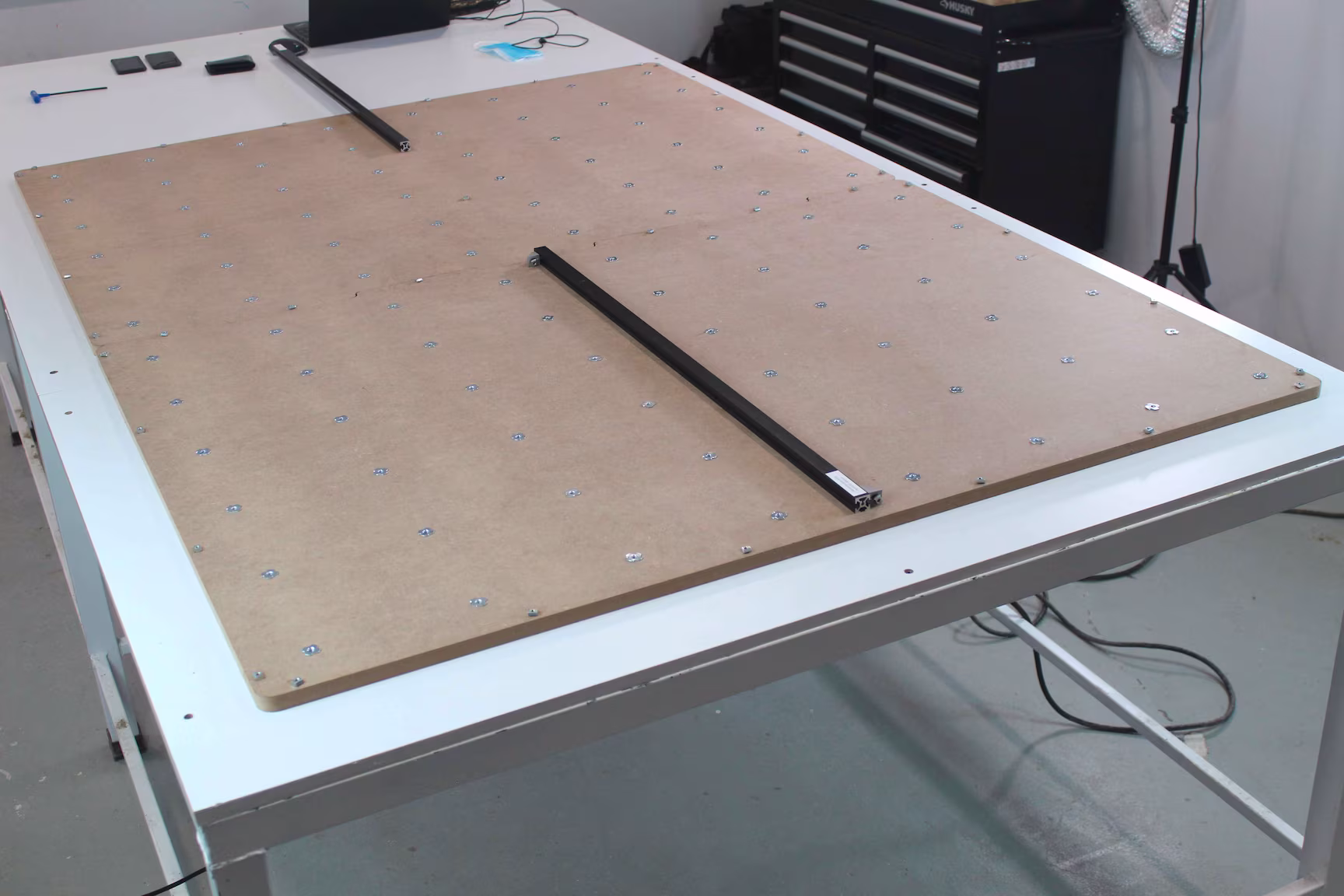

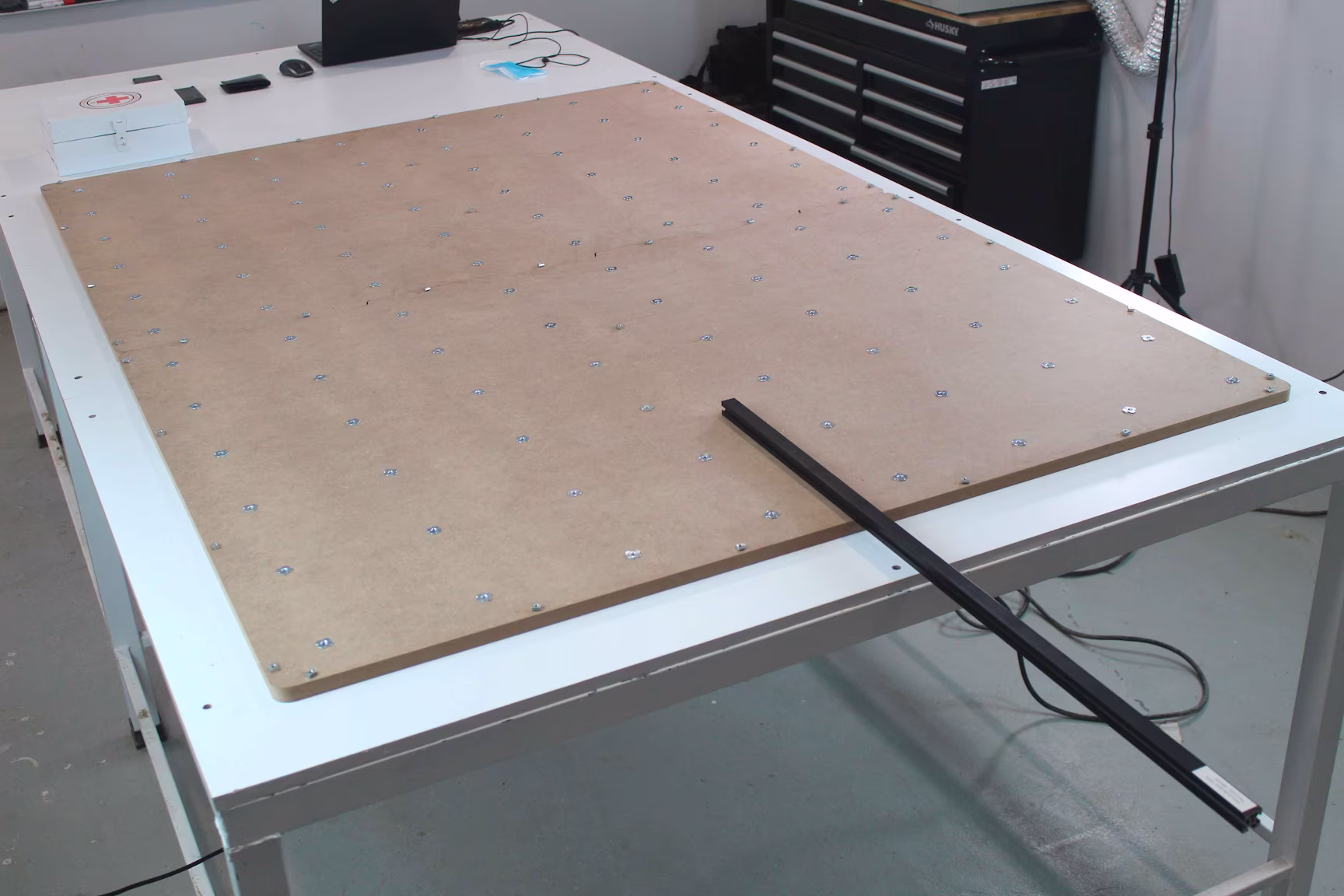

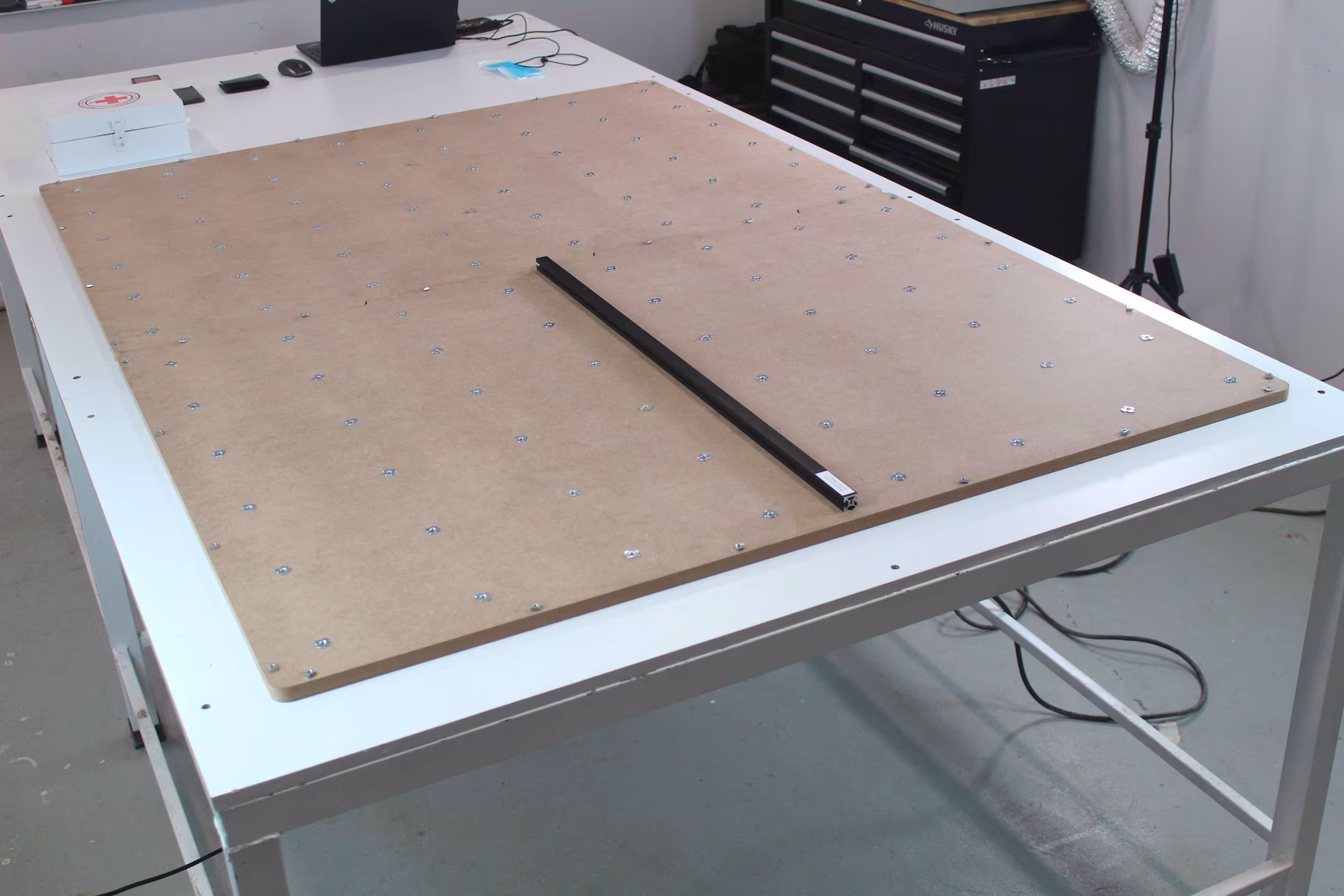

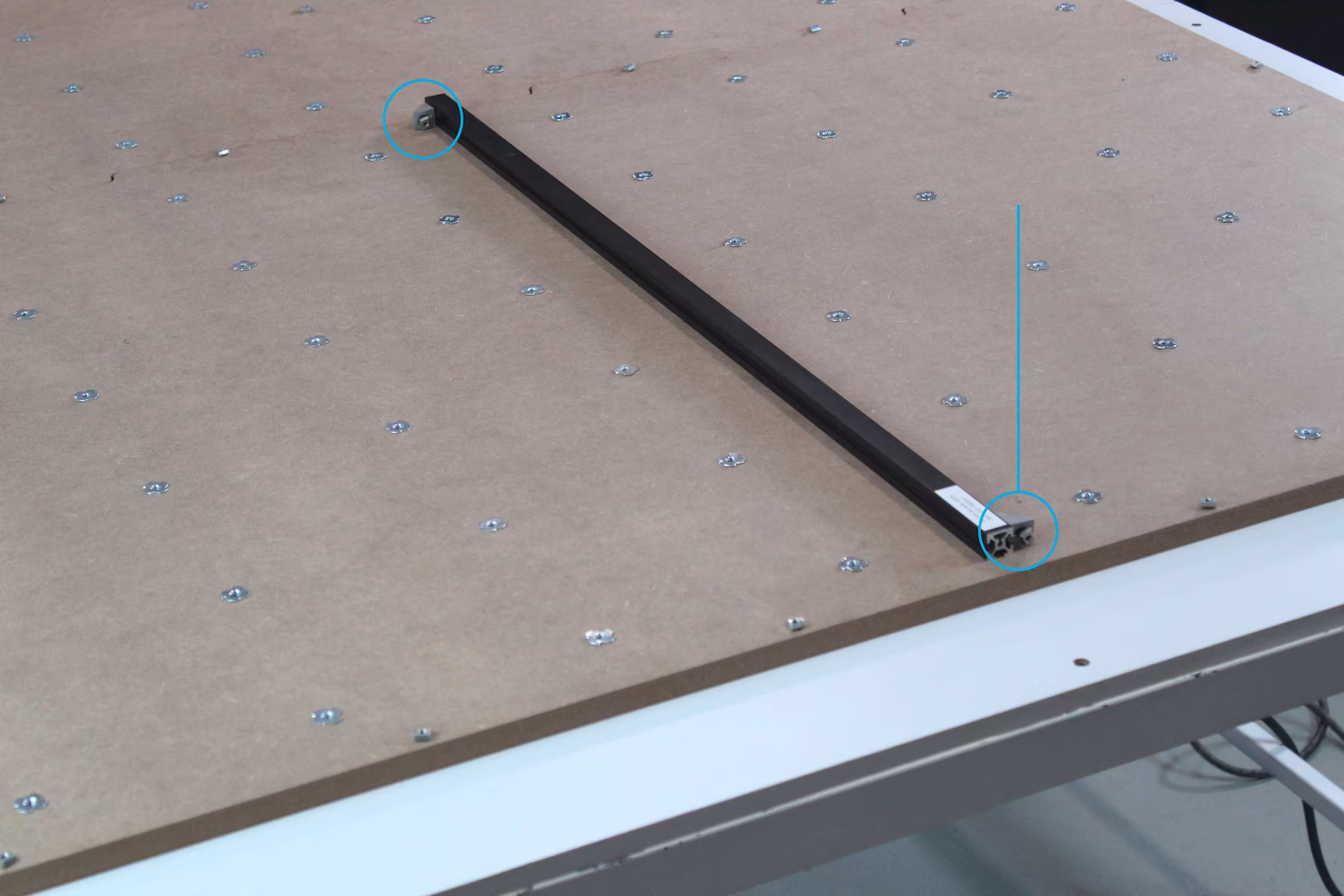

(4.1) - Colocar perfil en la base. El primer perfil que vamos a instalar es el de 960 mm, con número de parte A2.003. Para hacerlo, solo necesitamos deslizar el perfil por las turcas.
En las siguientes imágenes se muestra el proceso.
Nota
Para el equipo Lía 1K, solo hay un perfil que se coloca en el centro de la base. Este perfil mide 960 mm y tiene el número de parte A2.003. En este modelo, existen otros dos perfiles con el mismo número de parte, los cuales se utilizarán más adelante.
Nota
Para el equipo Lía 3k se comienza con el mismo perfil de 960 mm con mismo número de parte A2.003.

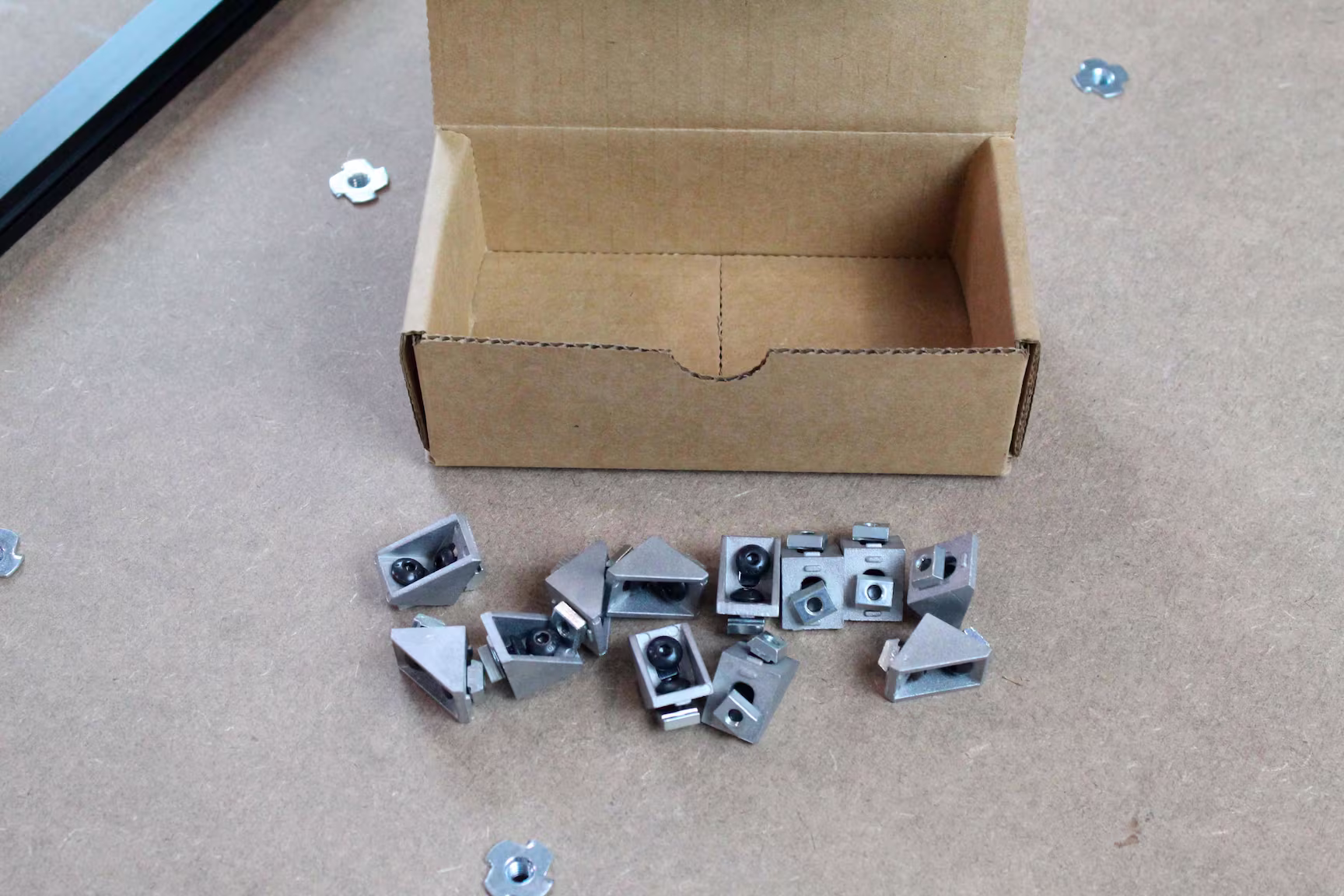

(4.2) - Desempaquetar las escuadras. Todos los perfiles que van en la base de mdf llevan escuadras de aluminio para dar mayor rigidez al cuerpo de la estructura. Estas escuadras están en empaquetadas en una caja con el nombre de "Escuadra".

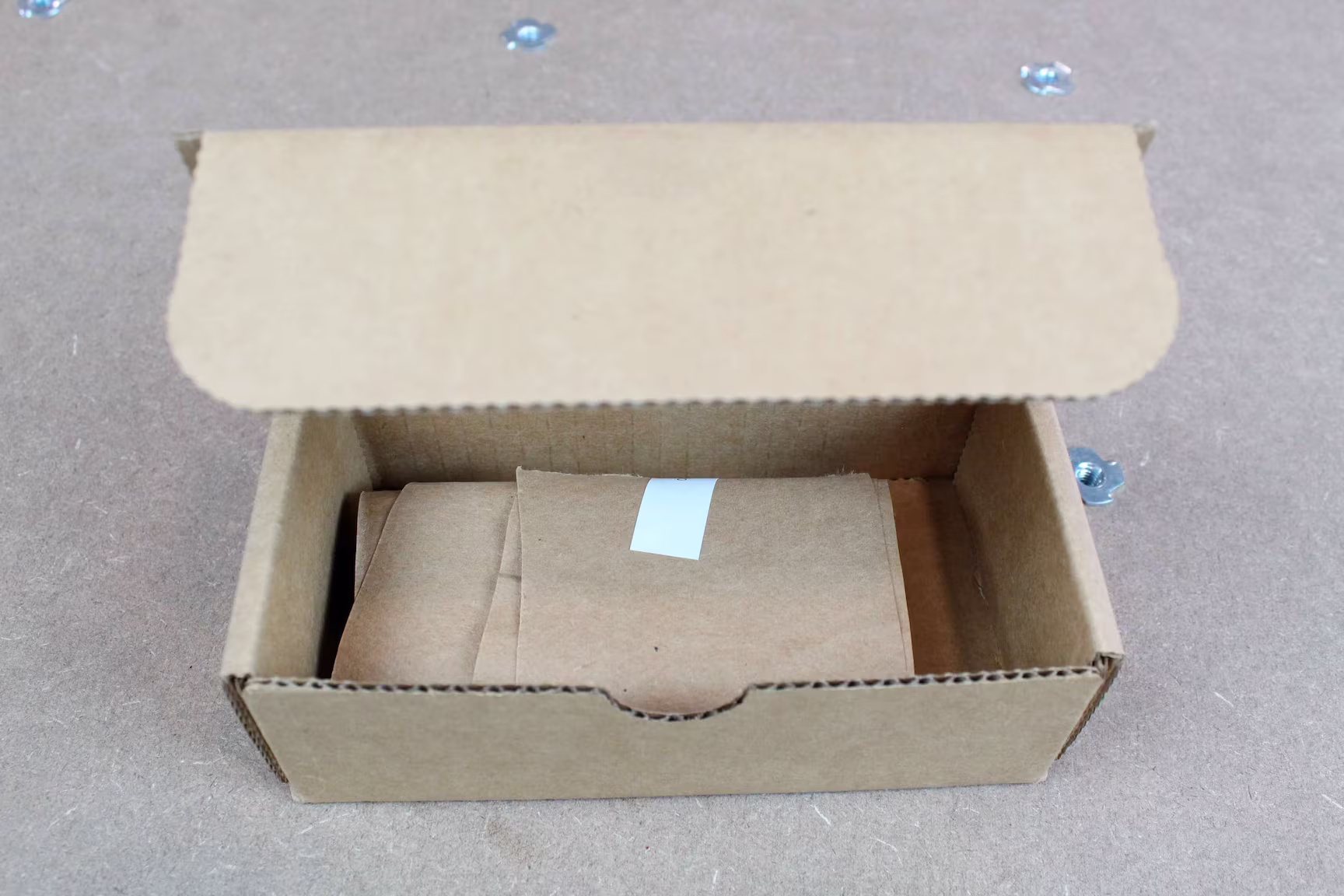

En las siguientes imágenes se muestra el proceso de desempaque.
Nota
Para cada modelo de Lia se necesita una cantidad diferente de escuadras.
El equipo Lía 1k incluye 8 escuadras.
El equipo Lía 2k incluye 12 escuadras.
El equipo Lía 3k incluye 16 escuadras.
(4.3) - Ubicación de las escuadras. La ubicación de cada una de las escuadras las podemos ver en los planos de perfil para cada uno de los modelos.
Nota
Para poder ver la ubicación de cada una de las escuadras puedes revisar los planos de perfil para cada uno de los modelos.

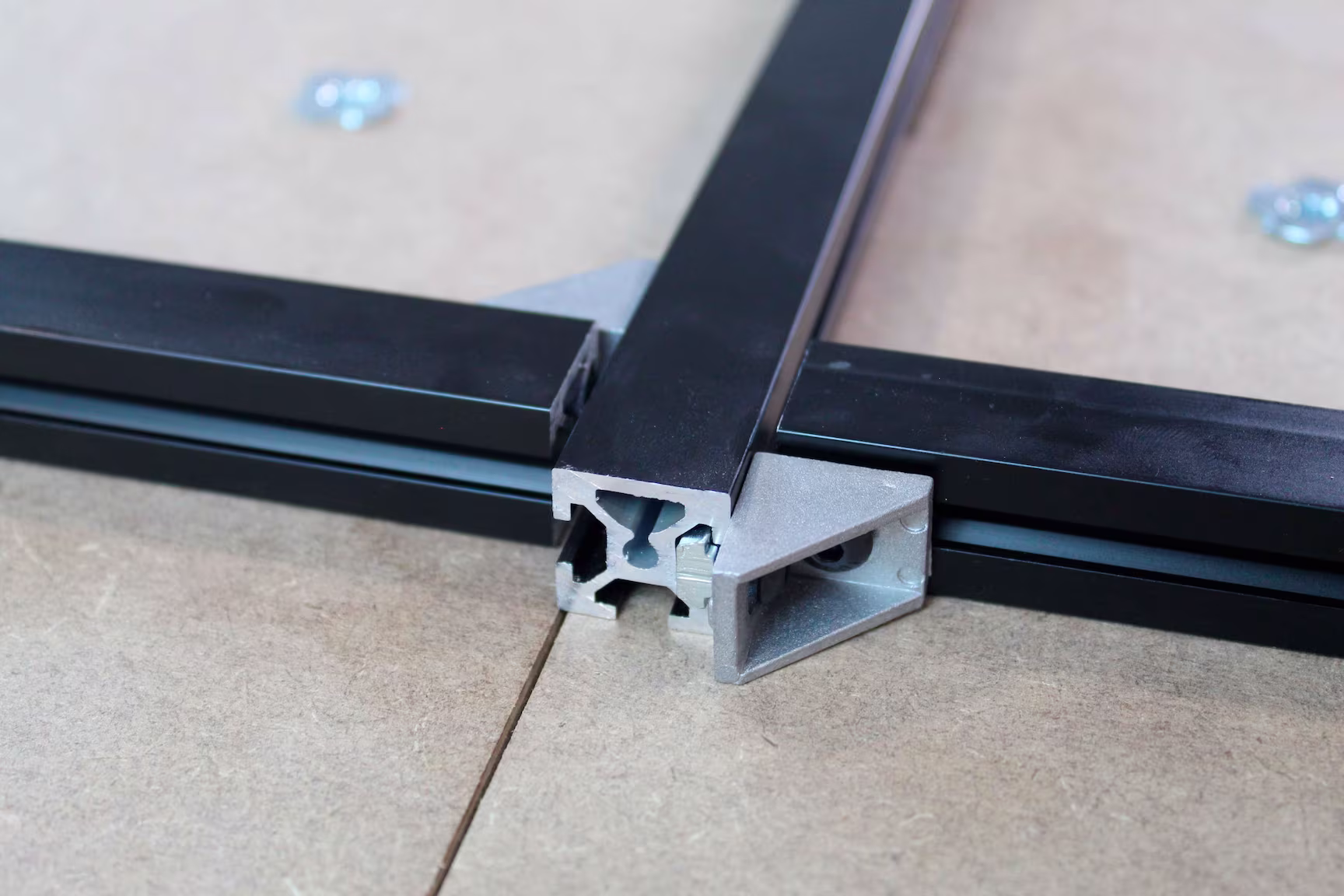

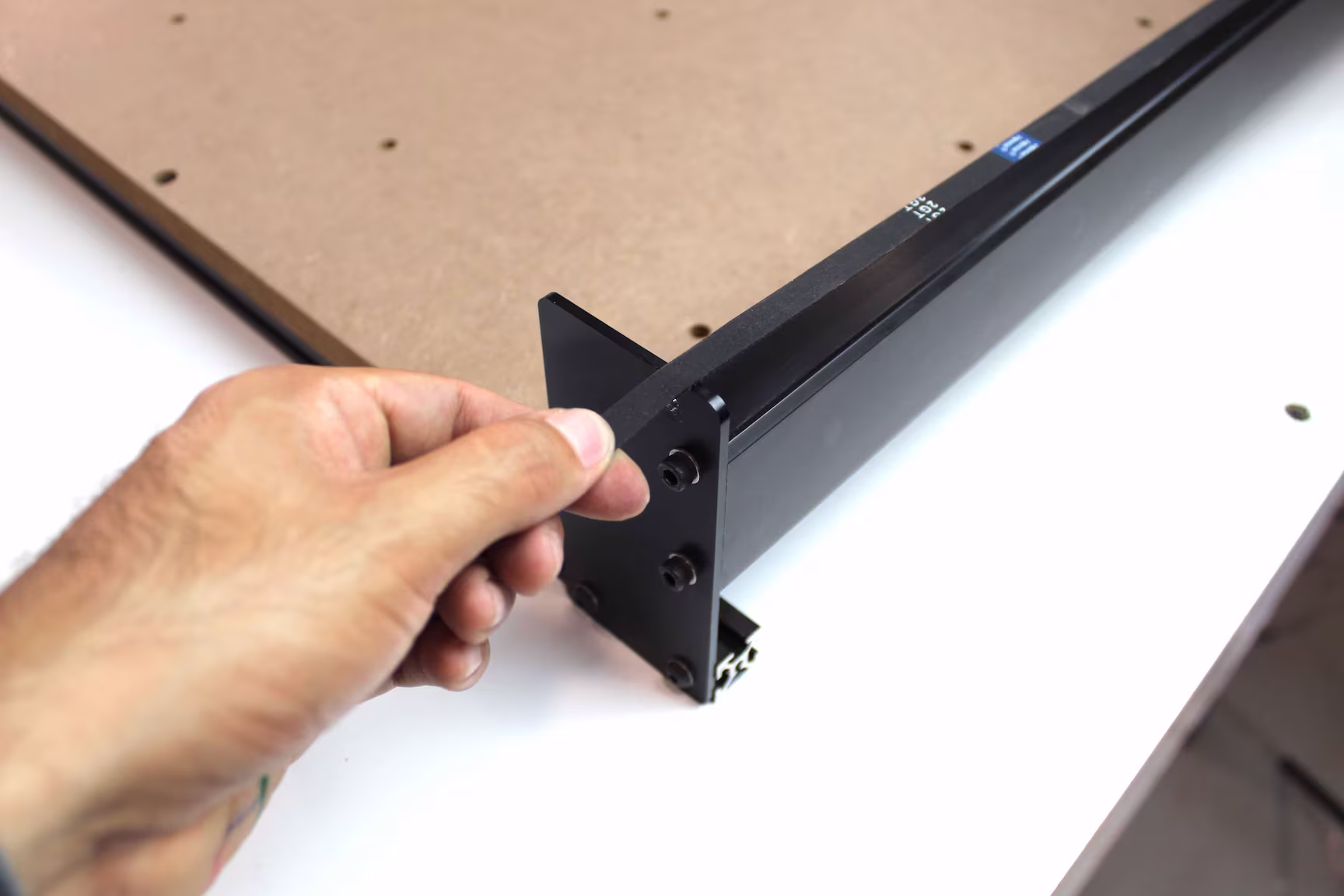

(4.4) - Colocación de una escuadra. Para colocar una escuadra solo necesitamos deslizar las tuercas que tiene en el perfil. Las siguientes imágenes muestra el proceso.

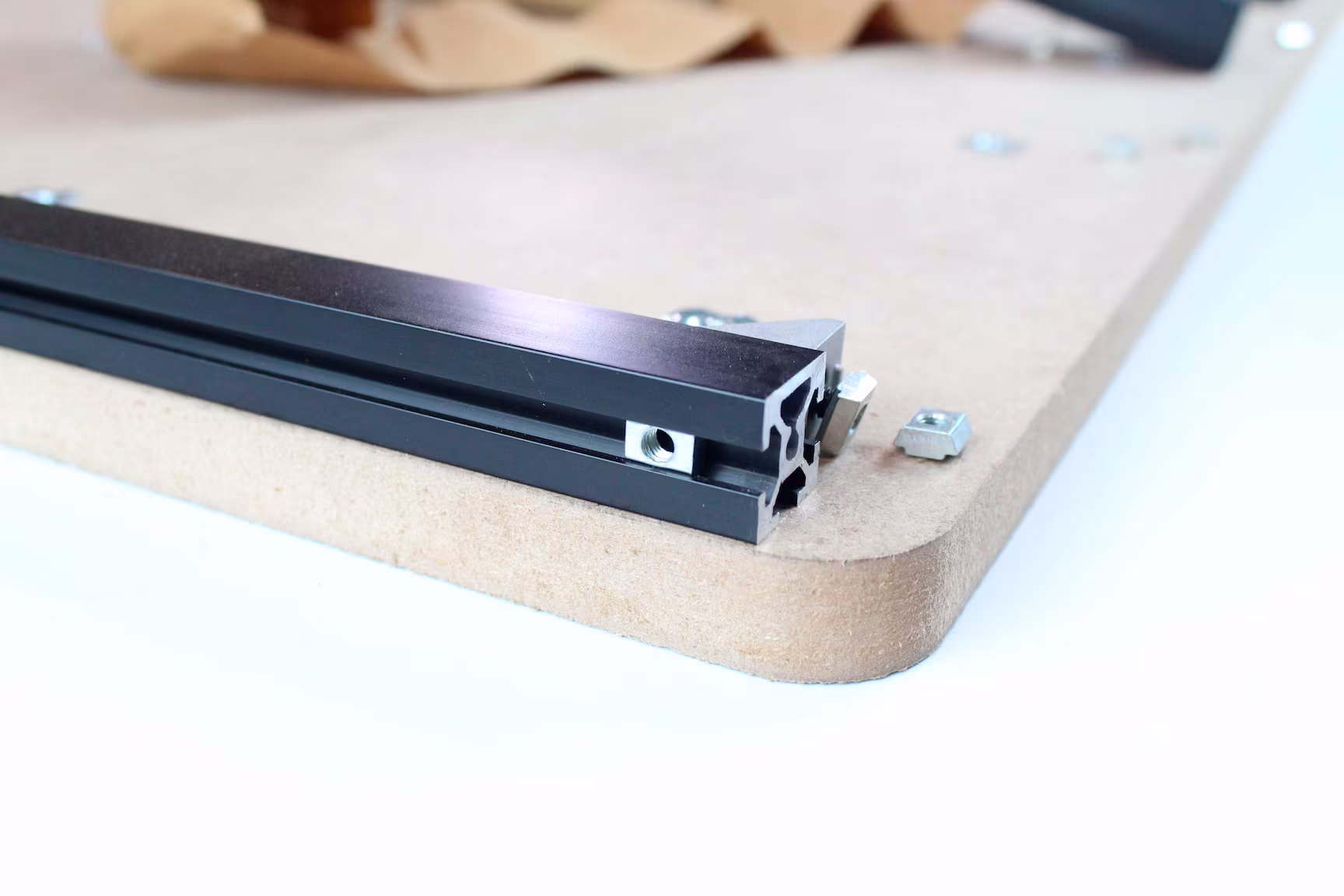

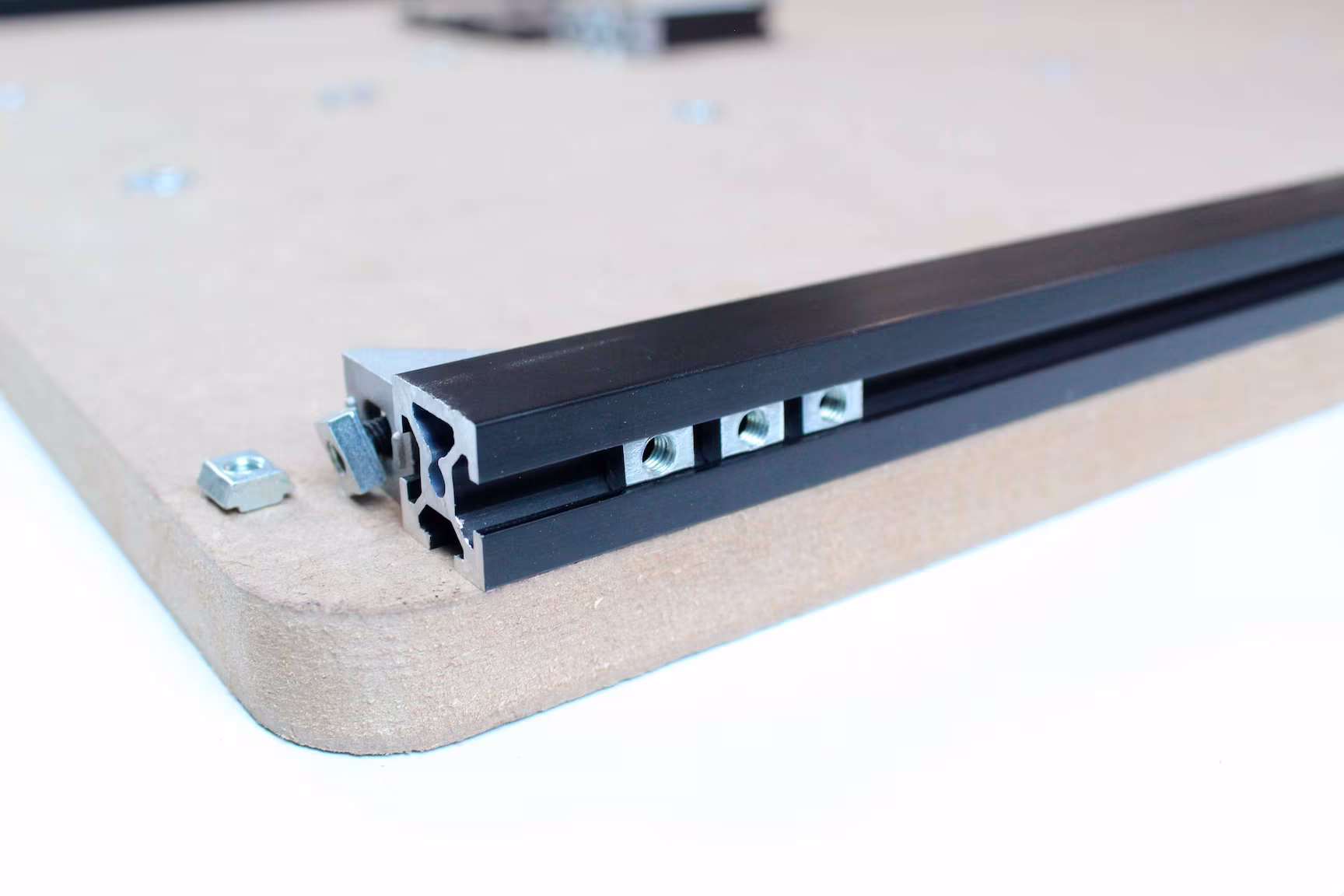

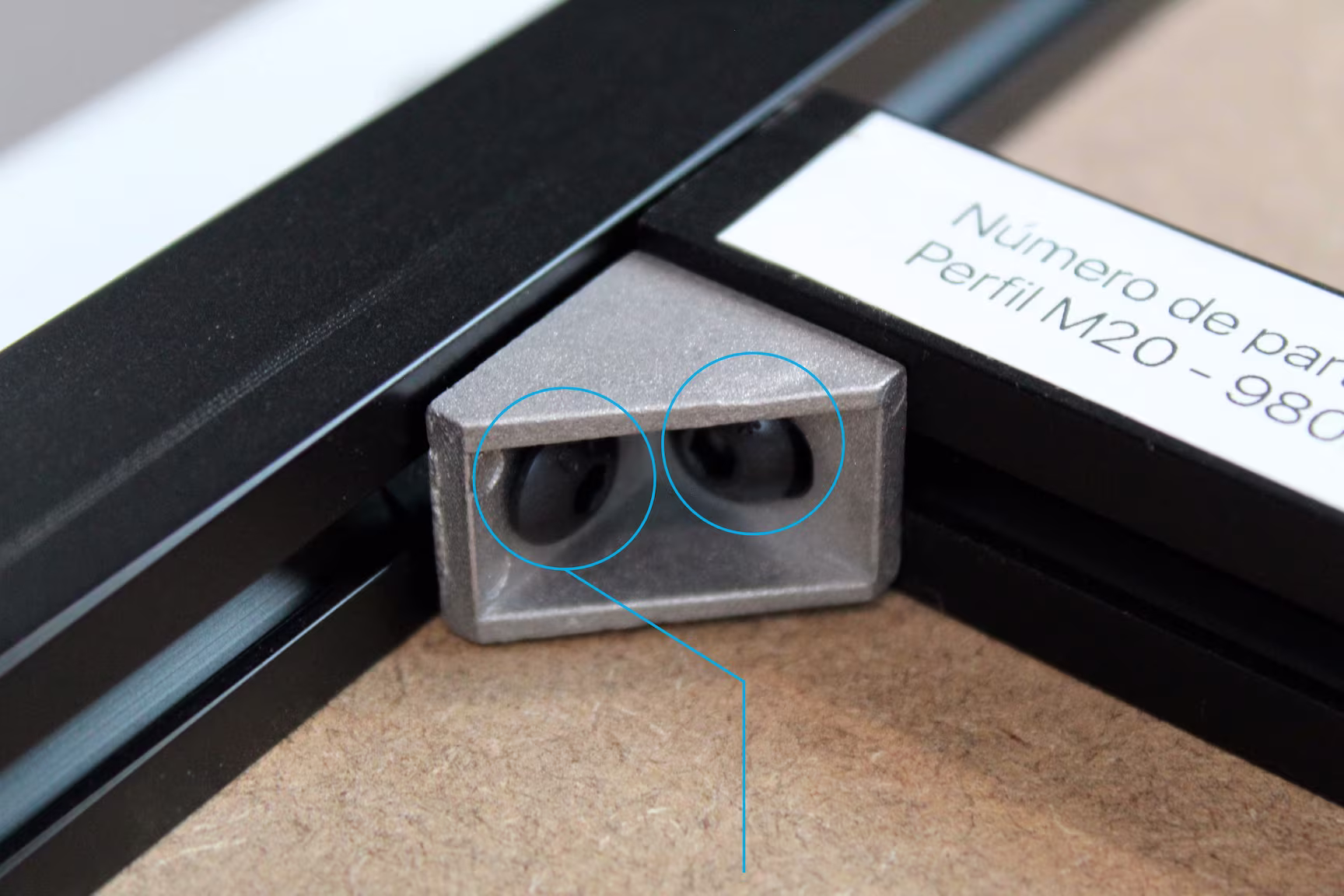

(4.5) - Colocar las escuadras en el perfil de 960 mm (A2.003). Al momento de colocar nuestras escuadras debemos colocar una en cada lado del perfil. En la siguiente imagen se muestra el primer perfil con sus respectivas escuadras.
Escuadras
del perfil
Nota
Es importante colocar cada una de las escuadras en los lados opuestos del mismo perfil. En los planos de perfil puedes notar esta característica.

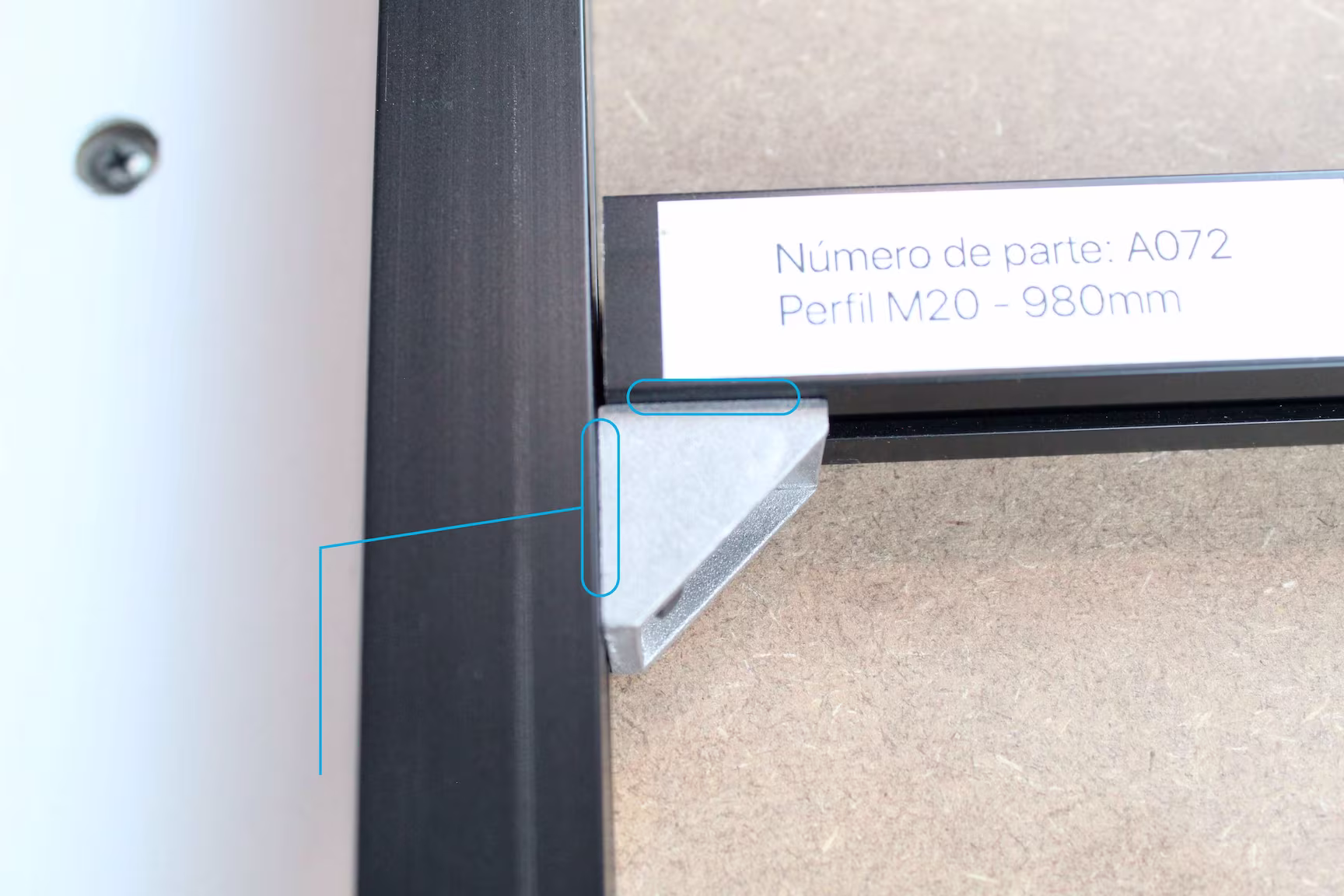

(5) Instalación de perfil de 980 mm (A2.006)
Para la instalación del perfil de 980 mm (A2.006) se realiza el mismo procedimiento que el paso (4) con el perfil de 960 mm. Las siguientes imágenes muestra el proceso de instalación.
Nota
Para el equipo Lía 1K este paso se puede omitir ya que, por el tamaño del equipo, no es necesario otro perfil en medio de la base.
Nota
Para el equipo Lía 3k se debe realizar este mismo paso con los dos perfiles de 980mm que tienen el mismo número de parte A2.006.

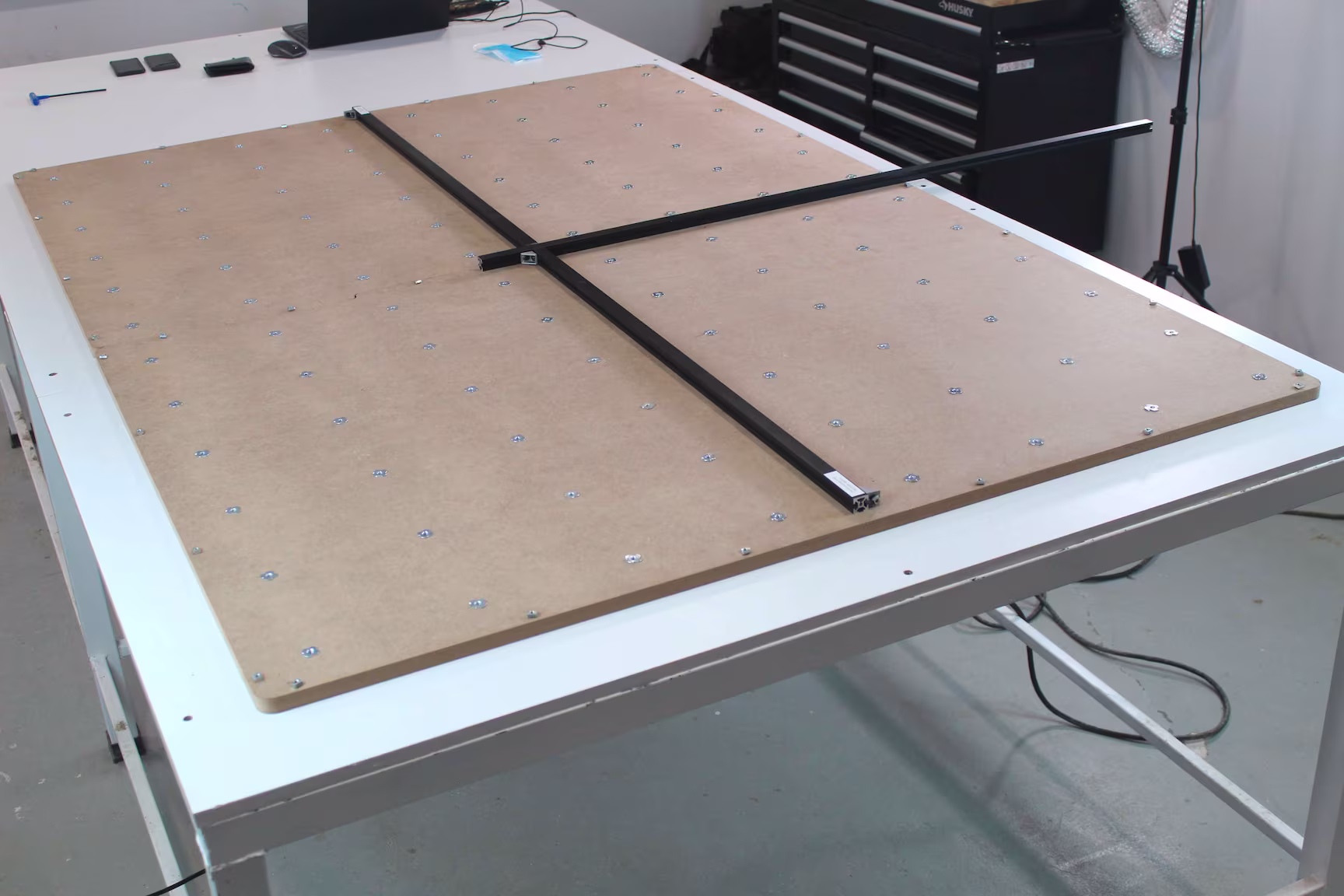

La siguiente imagen muestra los dos perfiles hasta ahora colocados con sus respectivas escuadras.
Escuadras
del perfil

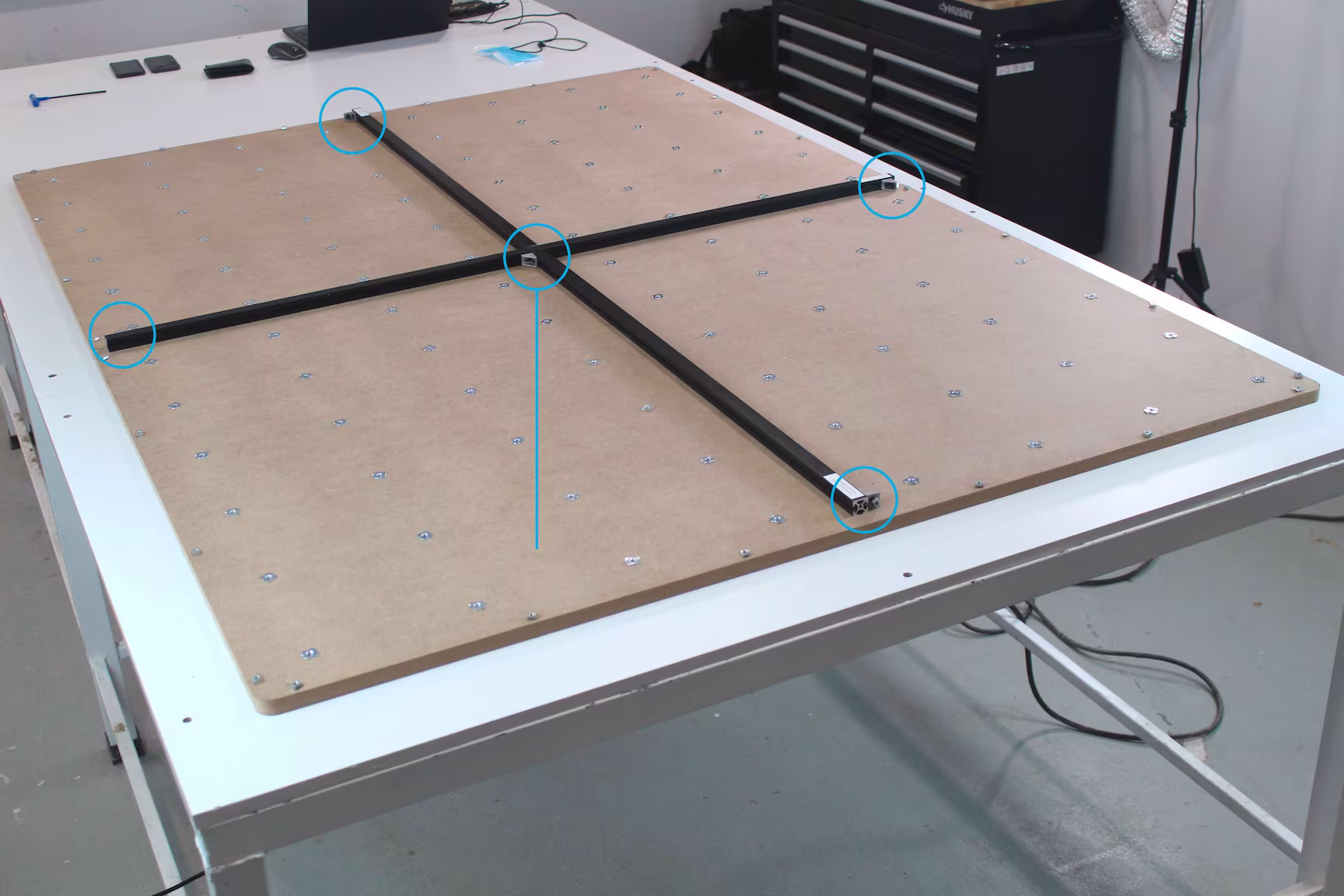

(6) Instalación de perfil 1348.65 mm (A2.007)
En este proceso vamos a colocar el perfil de 1348.65 mm (A2.007). Este perfil es el que va a lo ancho de nuestra base y es con el que, de alguna manera, unimos las dos bases. El proceso de colocación es el mismo que en los perfiles anteriores, así como el de sus escuadras.
En las siguientes imágenes se muestra el proceso de instalación de este perfil.

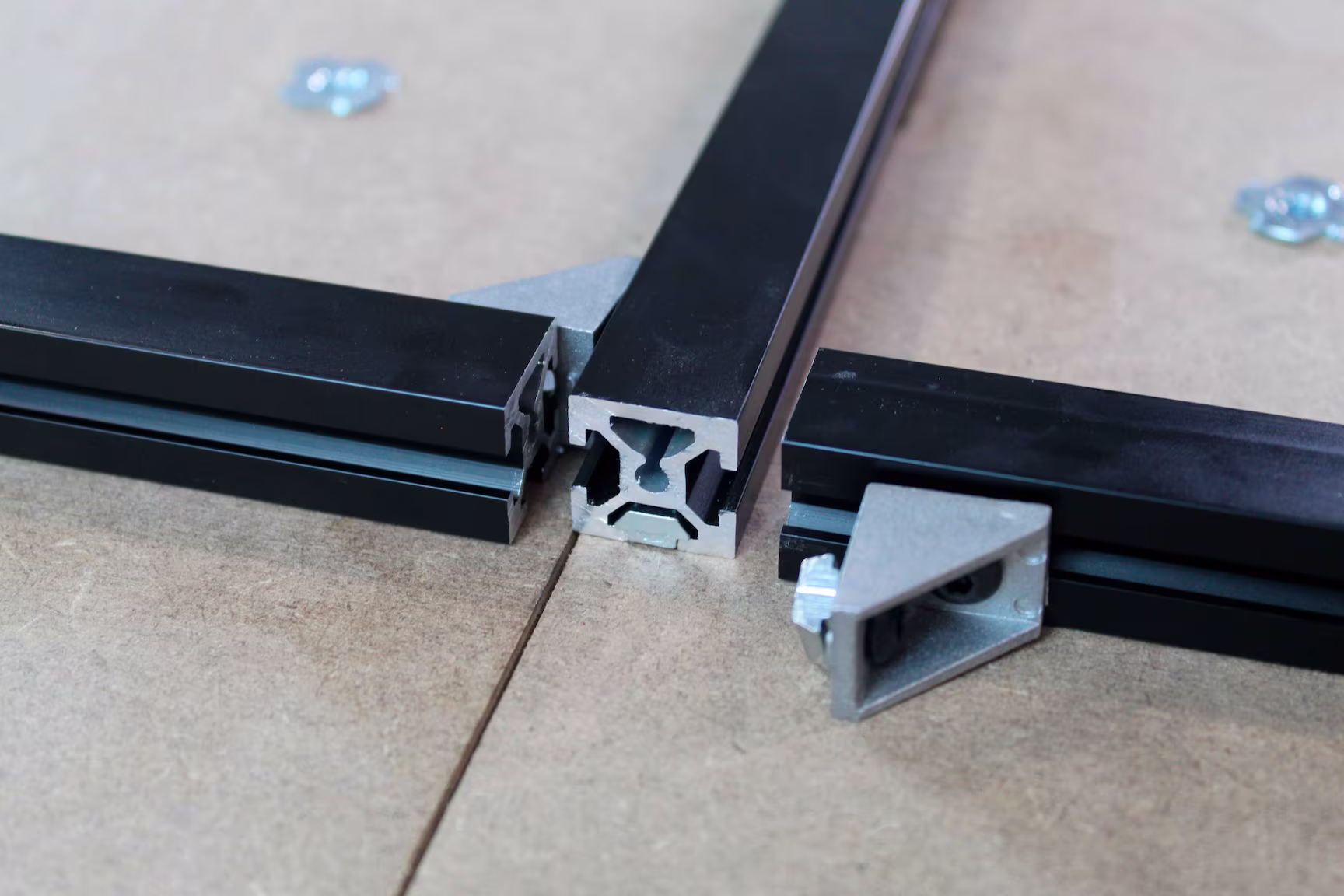

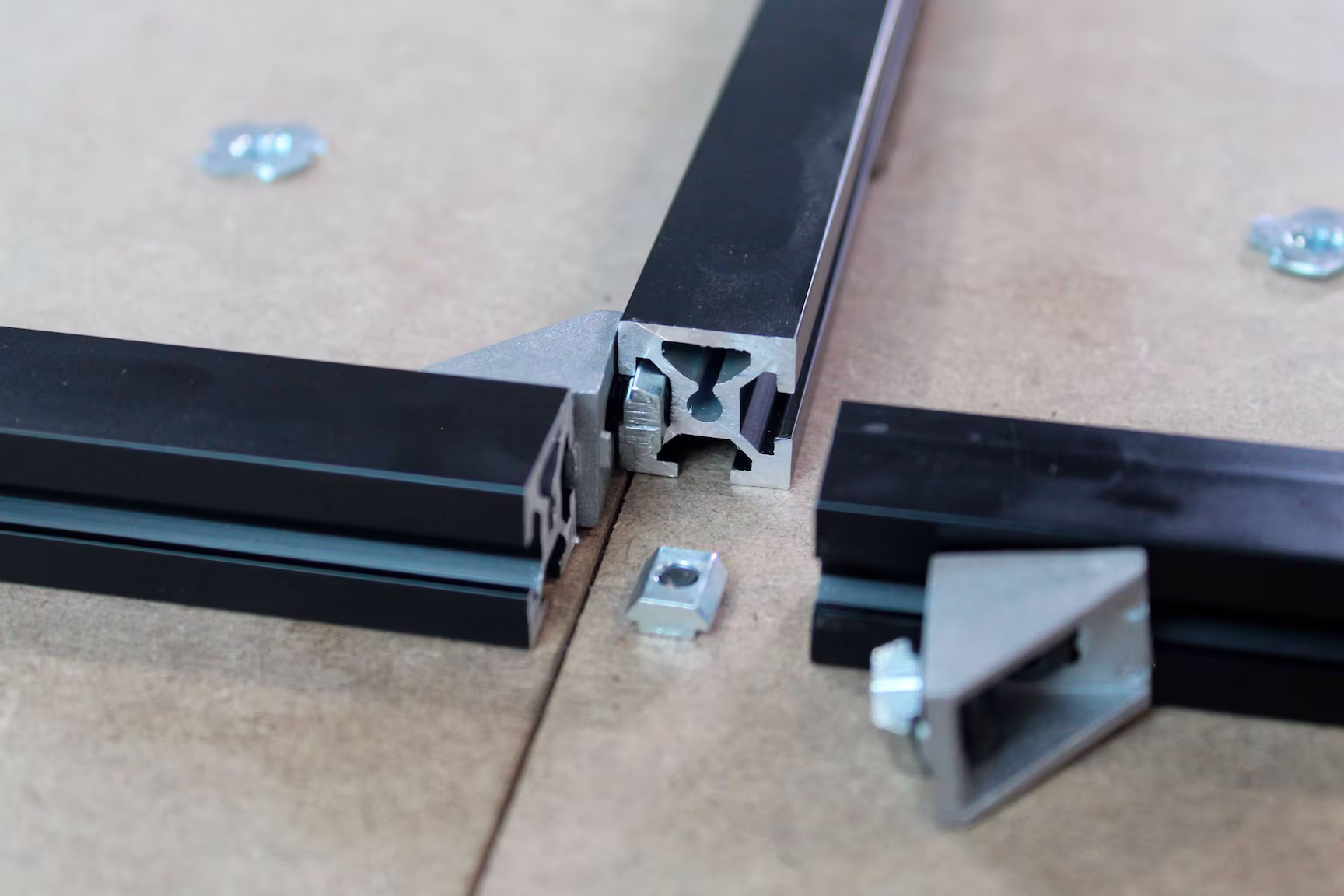

Debemos prestar atención al momento de cruzar este perfil con los otros que ya están instalados. Cuando hay un cruce de perfiles, debemos incorporarlos a las escuadras. En las siguientes imágenes se muestra esta incorporación.
Nota
Para el equipo Lía 1K esta paso se puede omitir ya que, por el tamaño, no es necesario otro perfil en medio de la base.
Nota
Para el equipo Lía 3k se debe realizar este paso con los dos perfiles de 1348.65mm que tienen el mismo número de parte A2.007.

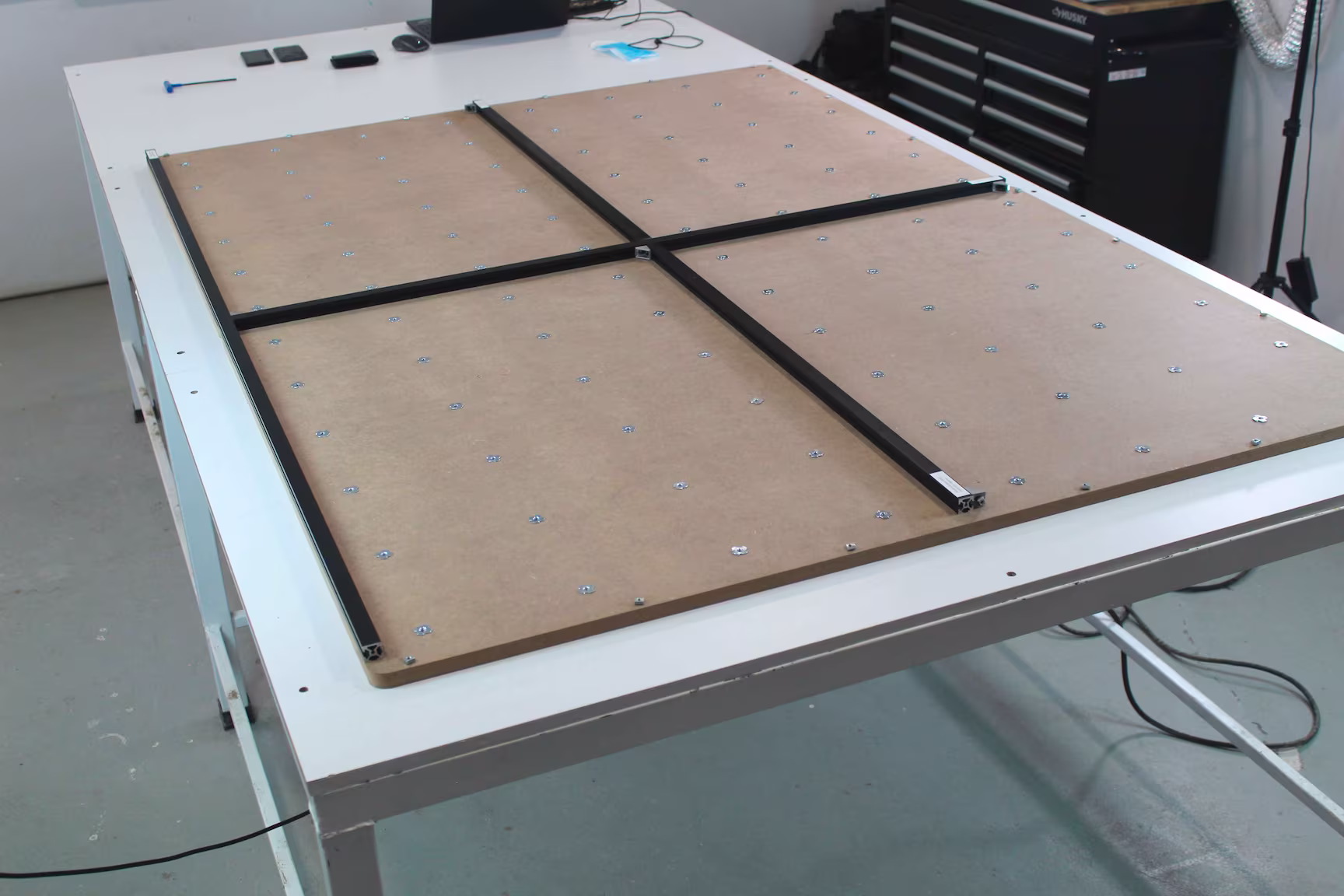

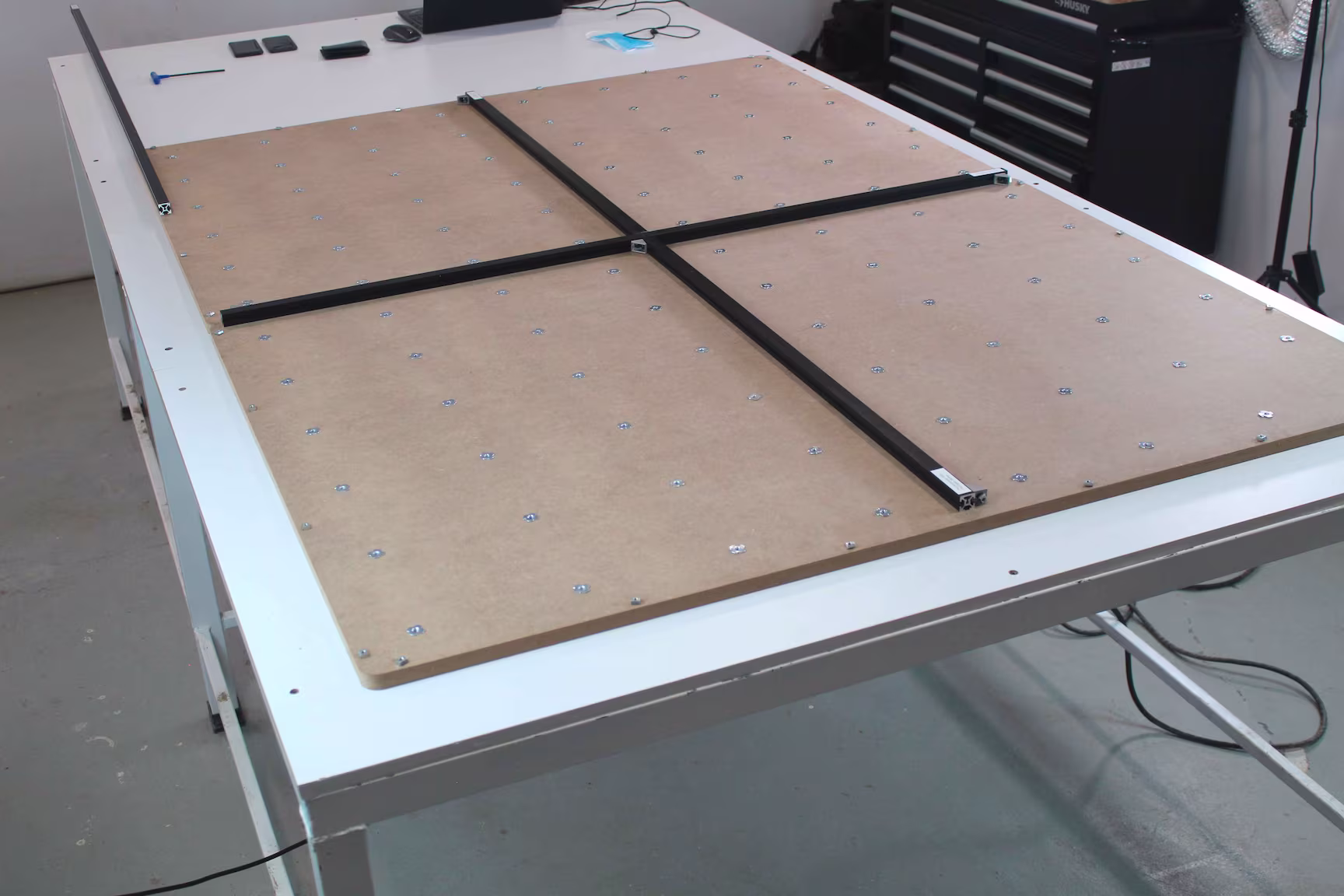

En la siguiente imagen se muestran los perfiles que llevamos hasta el momento con sus escuadras.
Escuadras
del perfil

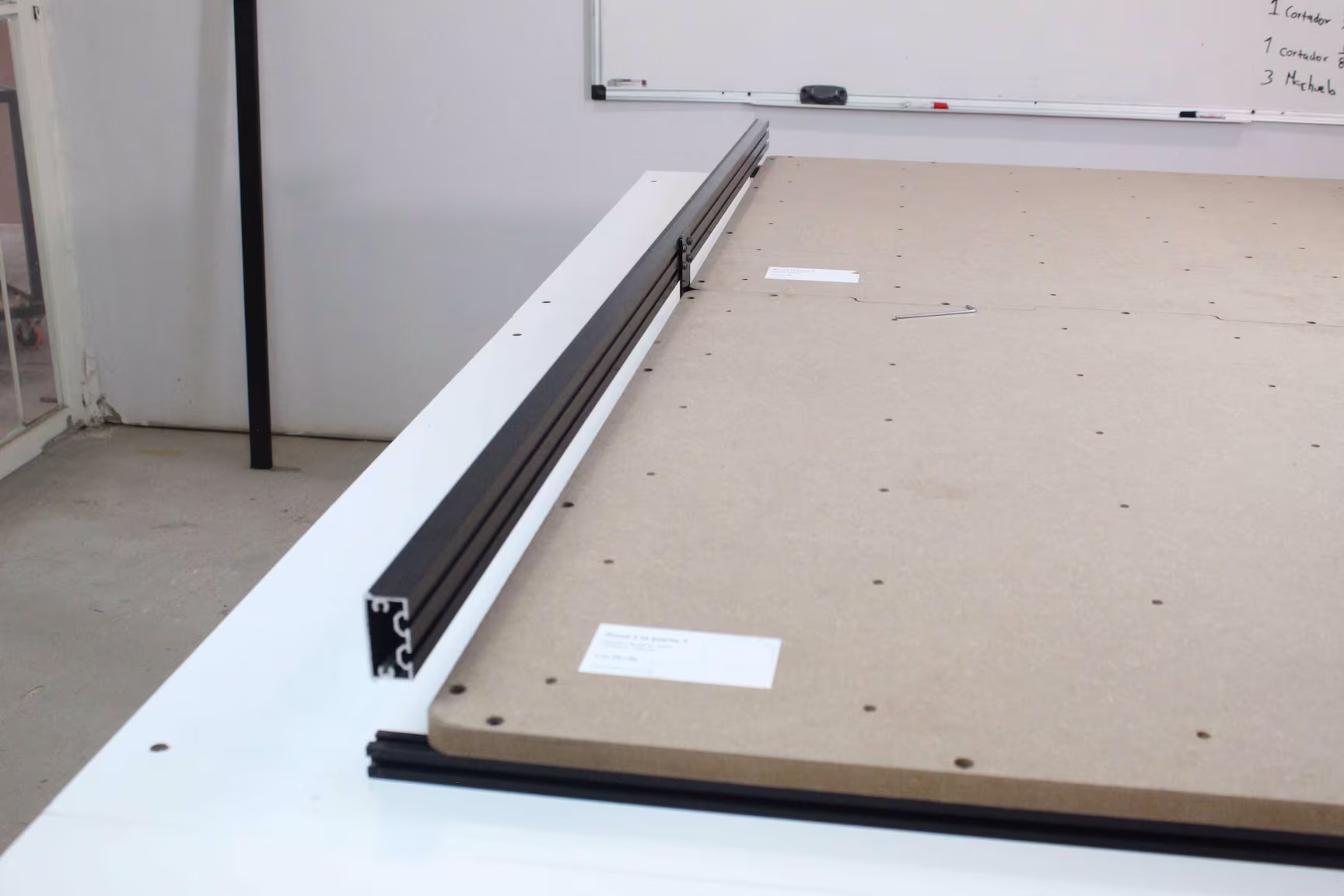

(7) Instalación de los perfiles de 1960 mm (A2.005)
En este paso vamos a colocar los perfiles de 1960 mm con número de parte A2.005. Estos perfiles van colocados en los laterales del equipo, a lo largo del mismo
Nota
Para el equipo Lía 1k, en este proceso, se utilizan los dos perfiles de 960mm con número de parte A2.003.
Nota
Para el equipo Lía 3k estos perfiles son los dos más largos de 2960 mm con número de parte A2.008.

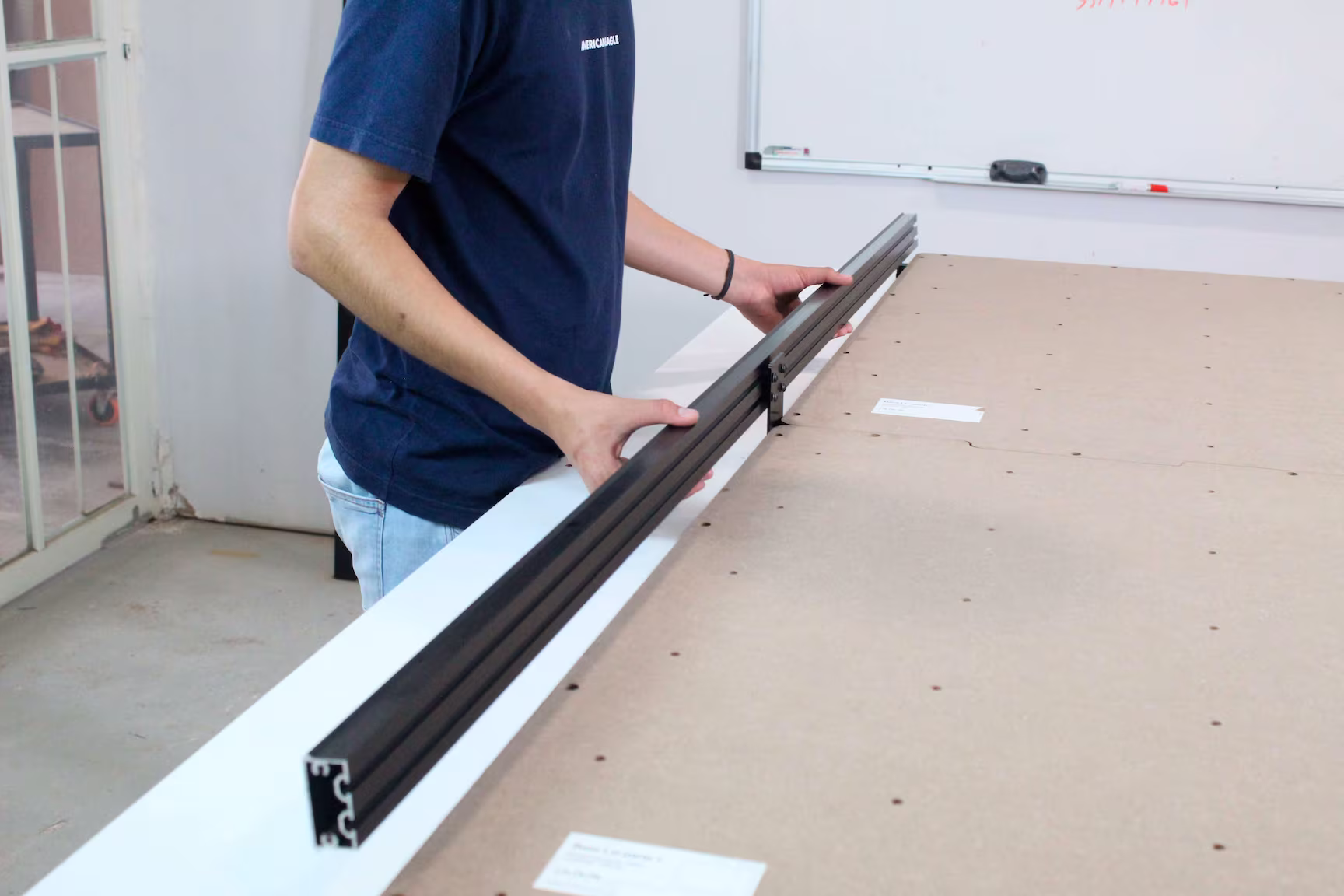

(7.1) - Colocar perfil de 1960 mm del lado izquierdo. Para la instalación del perfil debemos hacer el mismo proceso que los perfiles anteriores. En las siguientes imágenes se muestra la instalación del perfil del lateral izquierdo.
Al igual que en los perfiles anteriores, debemos prestar atención a la incorporación con los otros perfiles y sus escuadras. Recuerda que todas las escuadras van uniendo a los perfiles. En las siguientes imágenes se muestra la incorporación del perfil de 1960 mm (A2.005) con el perfil de 1348.65 mm (A2.007).
Nota
Para el equipo Lía 1k, el perfil de 960 mm (A2.003) no tiene ninguna incorporación con algún perfil o escuadra.
(7.2) - Colocar perfil de 1960 mm del lado derecho. Para instalar este perfil debemos realizar el mismo proceso que el perfil anterior (paso 7.1). Al igual que en el anterior, debemos cuidar la incorporación con el perfil de 1348.65 mm (A2.007).

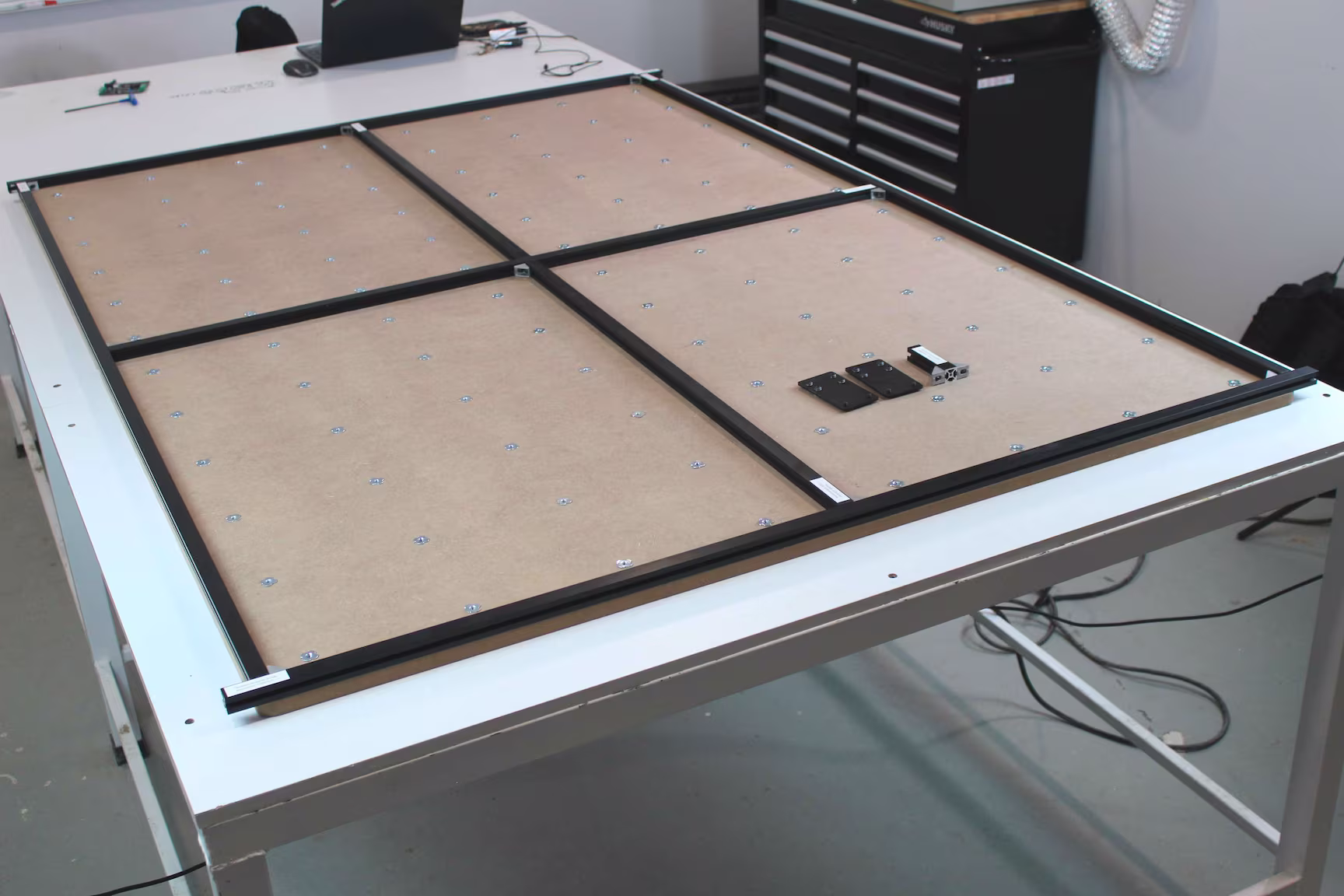

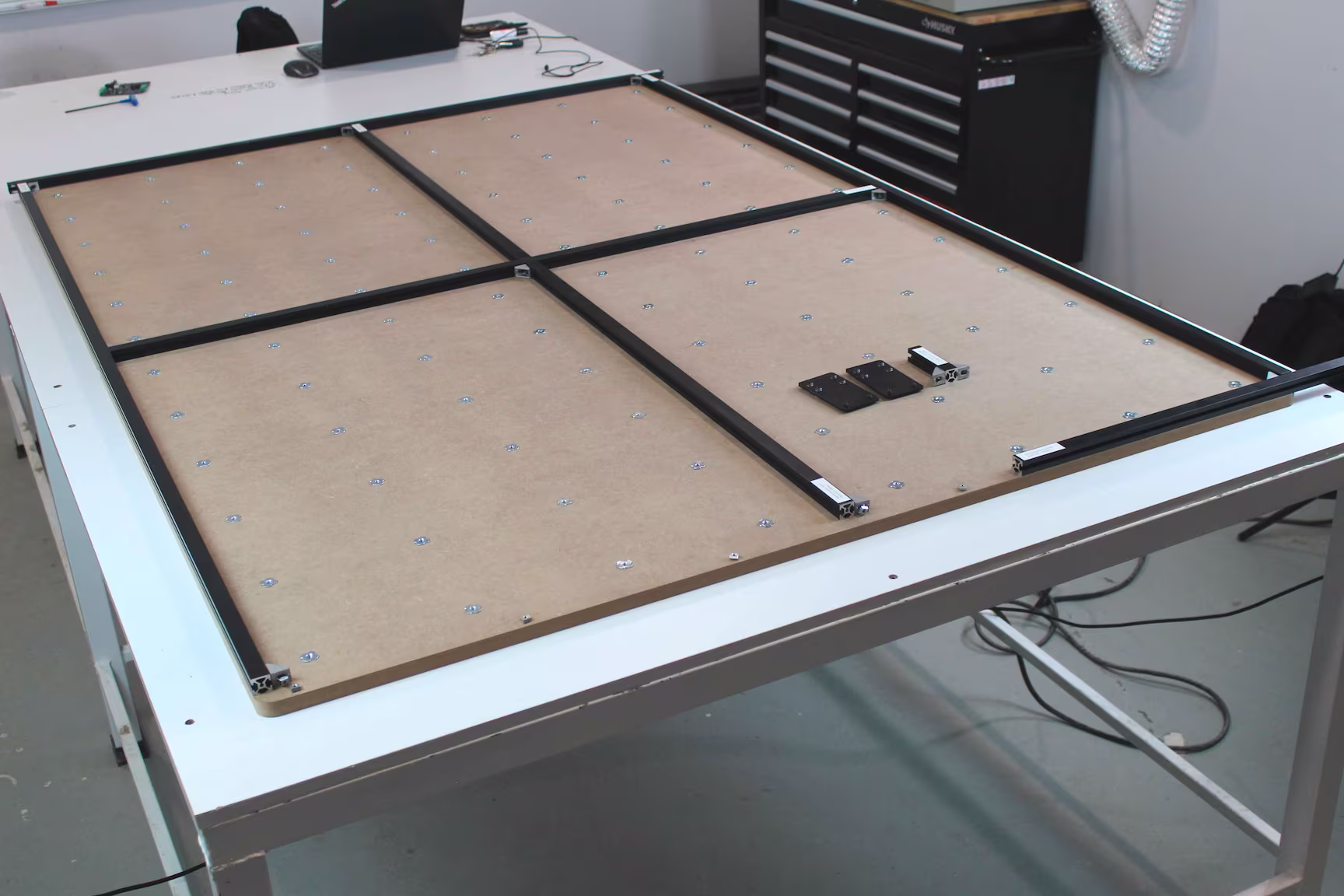

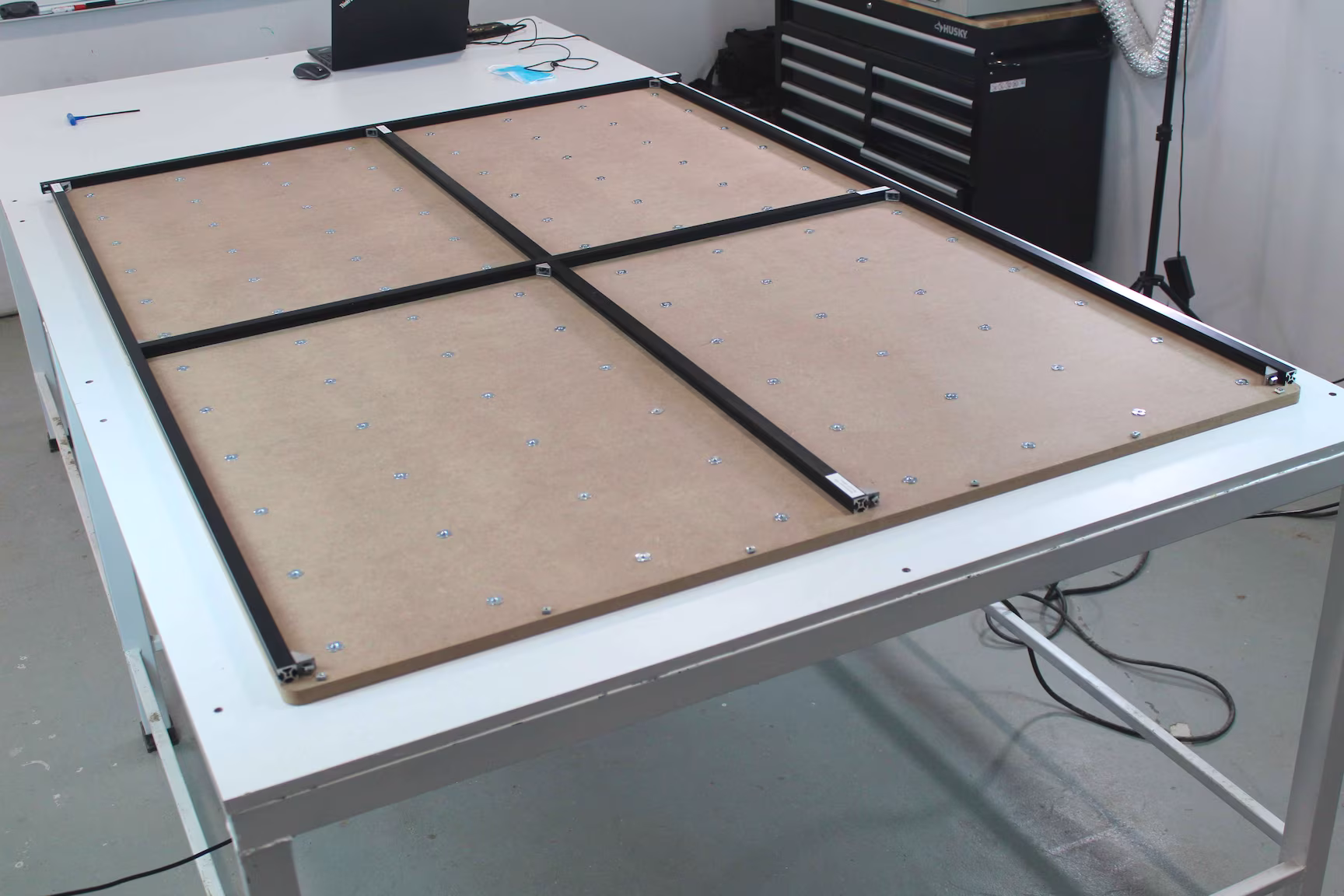

La siguiente imagen muestra los perfiles instalados hasta el momento, incluyen el segundo perfil de 1960 mm y sus respectivas escuadras.
Escuadras
del perfil
(8) Instalación de perfiles de 1450 mm (A2.004)
En este proceso vamos a instalar el perfil de 1450mm (A2.004) en la parte superior del equipo. El proceso es igual al de todos los perfiles que ya hemos colocado en la base. En las siguientes imágenes se muestra la instalación de este perfil.
Nota
Para el equipo Lía 1k este paso se realiza con el perfil de 1000 mm con número de parte A2.002.
Nota
Para el equipo Lía 3k este paso se realiza con el mismo perfil de 1450 mm y con el mismo número de parte A2.004.
(9) Inserción de tuercas en perfil del eje Y
Hasta este paso, ya casi tenemos todos los perfiles instalados en nuestras bases de mdf. Antes de colocar el último perfil, vamos a insertar algunas tuercas que necesitamos tener en los perfiles del eje Y. Estos perfiles, para el caso del modelo 2k, son los perfiles de 1960 mm con número de parte A2.005.
Nota
Para el equipo Lía 1k estos perfiles son los laterales de 960 mm con número de parte A2.003.
Nota
Para el equipo Lía 3k estos perfiles son los laterales de 2960 mm con número de parte A2.008.
(9.1) - Ubicar los perfiles de inserción. Los perfiles en los que vamos a insertar las tuercas son los perfiles del eje Y. Estos perfiles son los más largos del equipo. En la siguiente imagen se muestran los perfiles y, también se muestra el sentido de inserción de las tuercas.
Perfil de inserción
izquierdo
Perfil de inserción
derecho
Sentido de
inserción

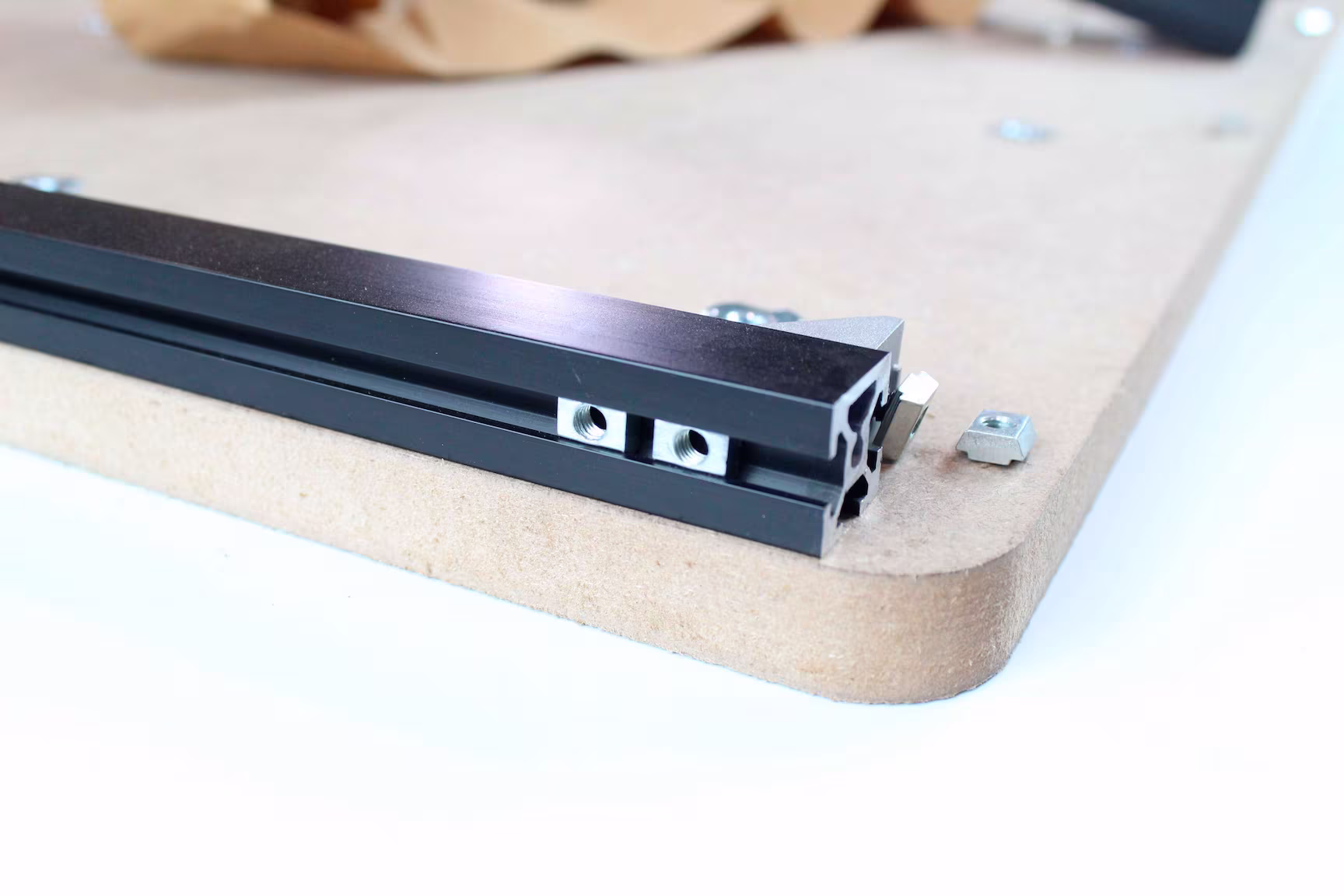

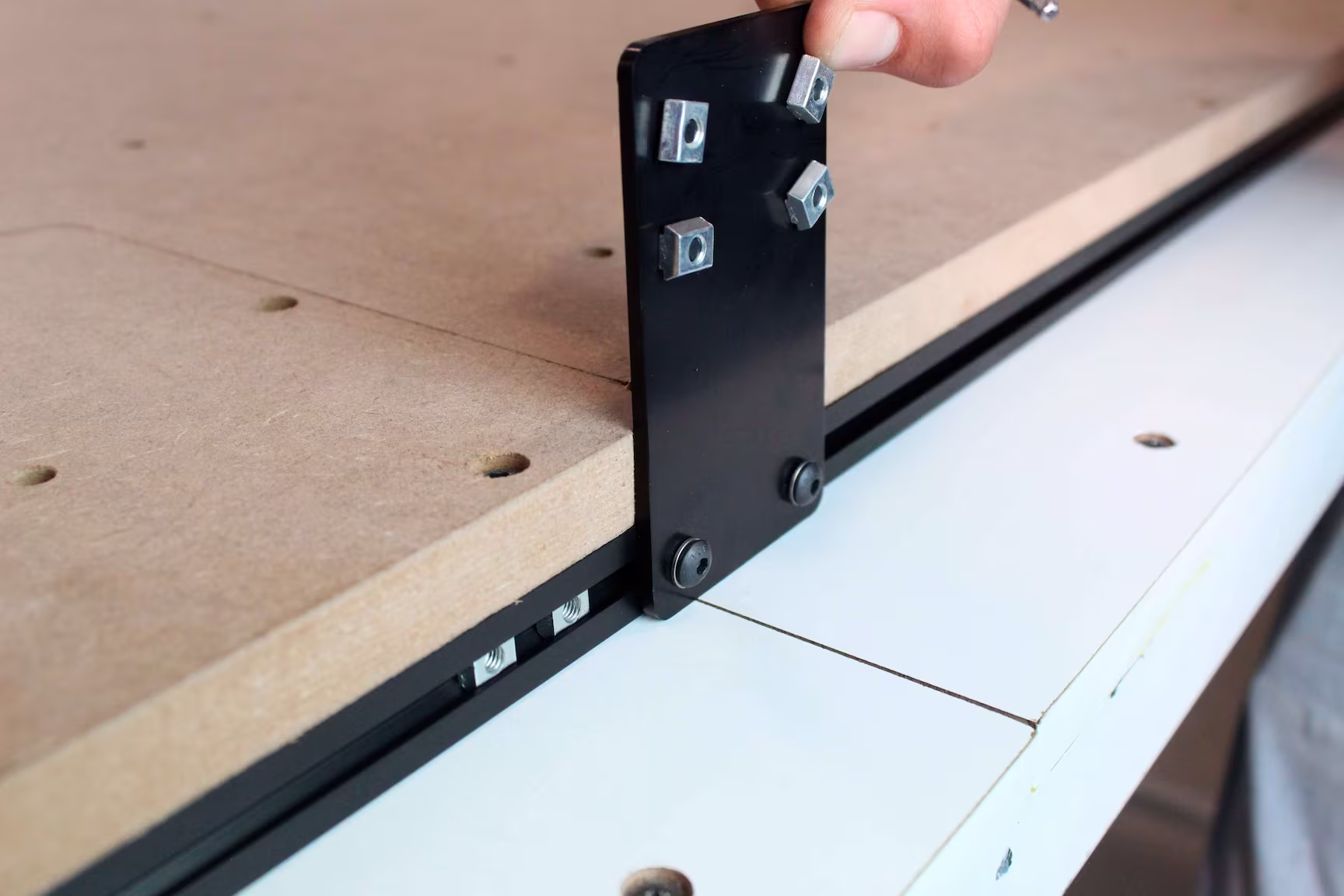

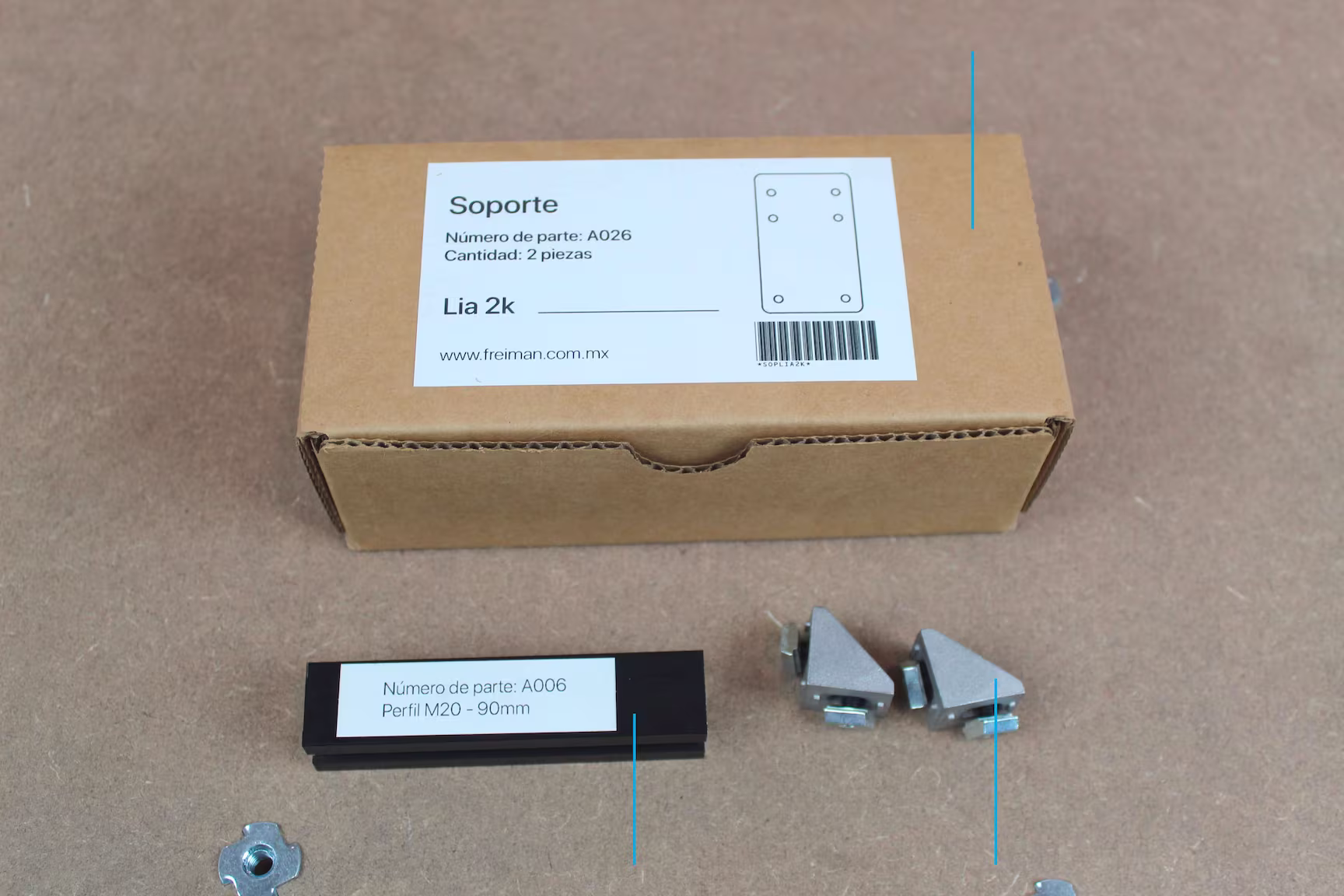

(9.2) - Ubicar las tuercas que vamos a insertar. Las tuercas que vamos a insertar en los perfiles son las de los soportes y de las dos escuadras que tenemos disponibles. En la siguiente imagen se muestran los soportes, el perfil de 90 mm y las escuadras que aún nos falta ensamblar.
Soportes
Escuadras
Perfil de 90 mm
(A2.001)
Nota
Para el equipo Lía 1k no se necesitan soportes, por tal motivo, no están incluidos.

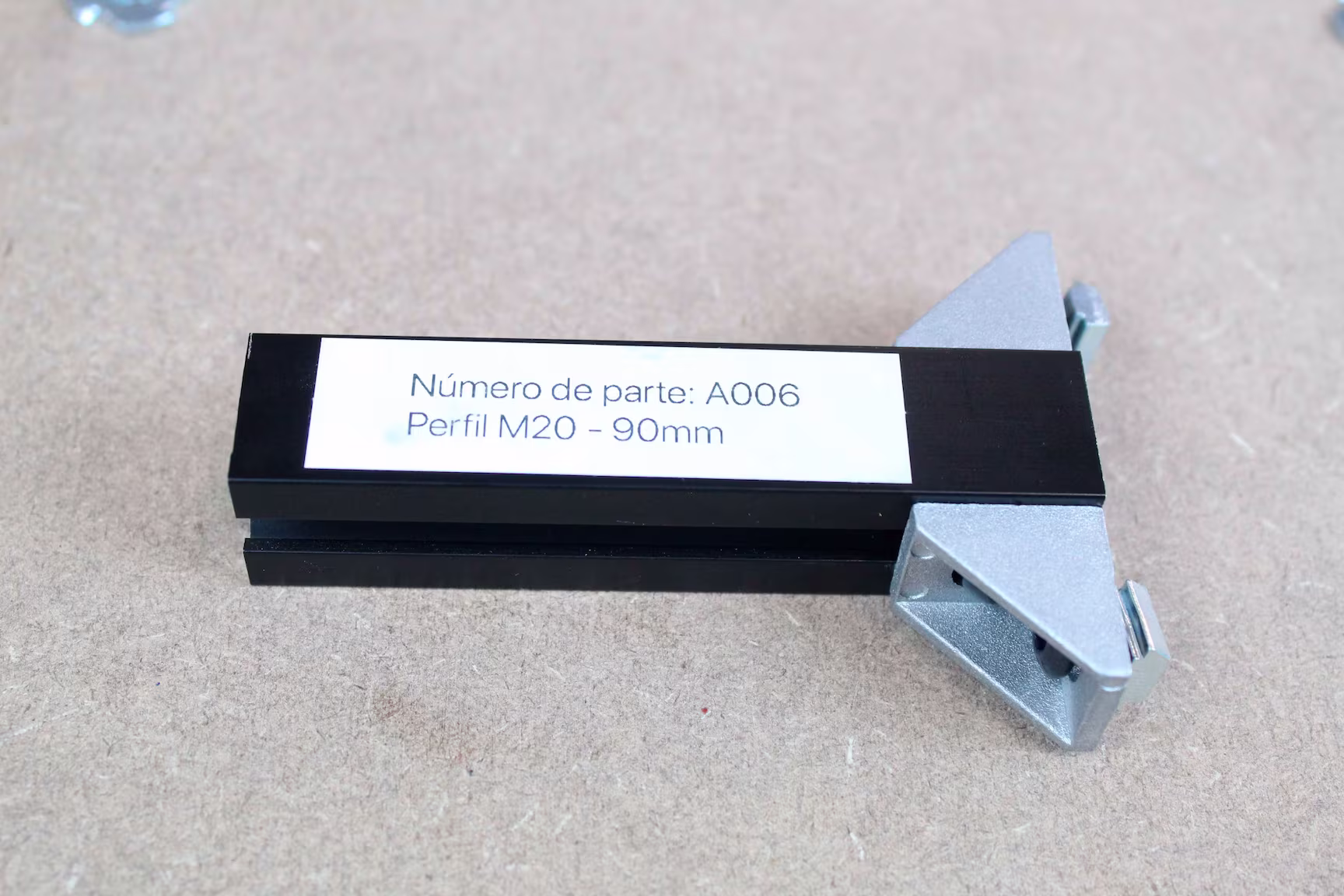

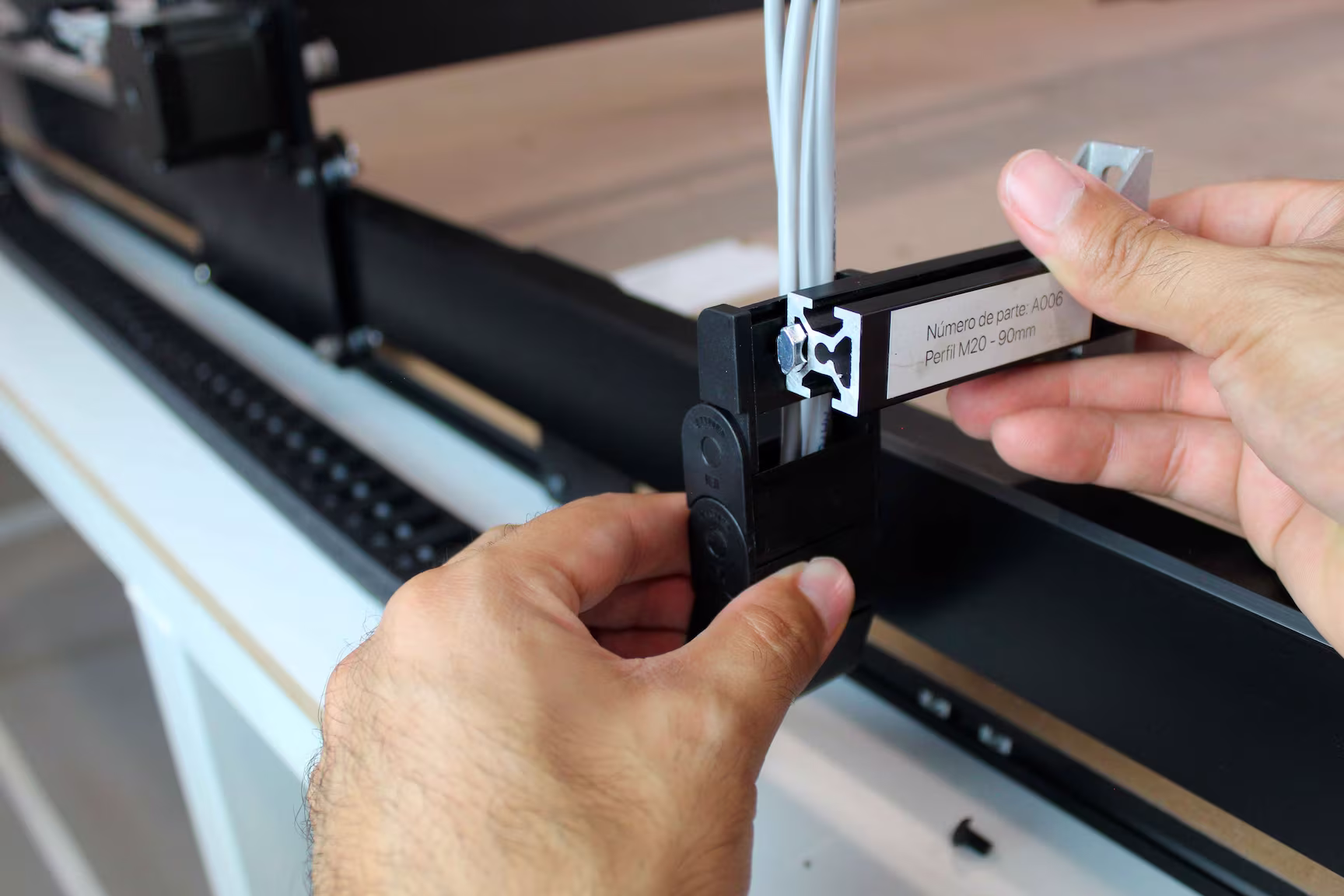

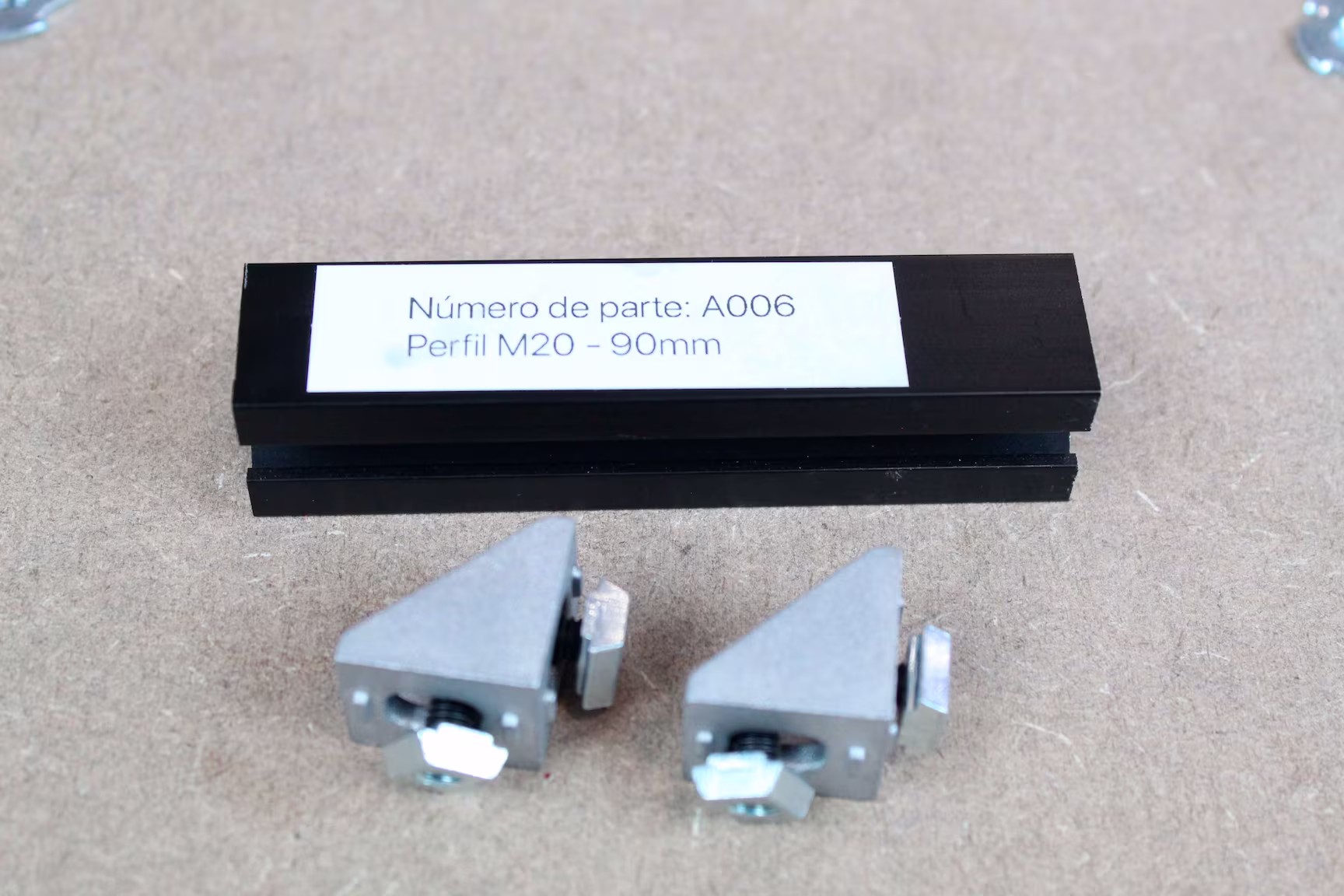

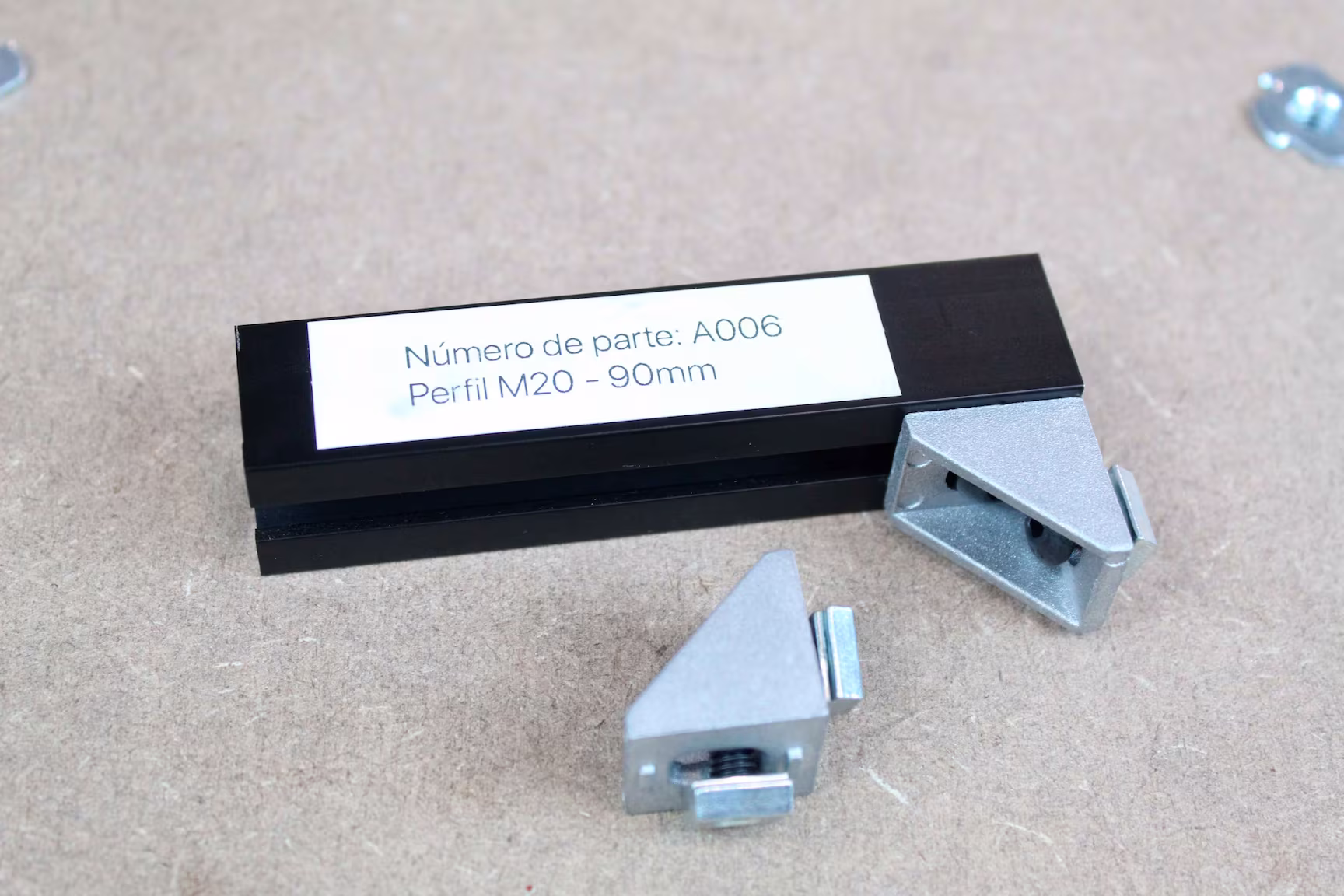

(9.3) - Ensamblar escuadras en perfil de 90 mm. En este paso vamos a colocar las dos escuadras en el perfil de 90 mm. Cada escuadra va colocada en un lateral del perfil. En las siguientes imágenes se muestra este proceso.

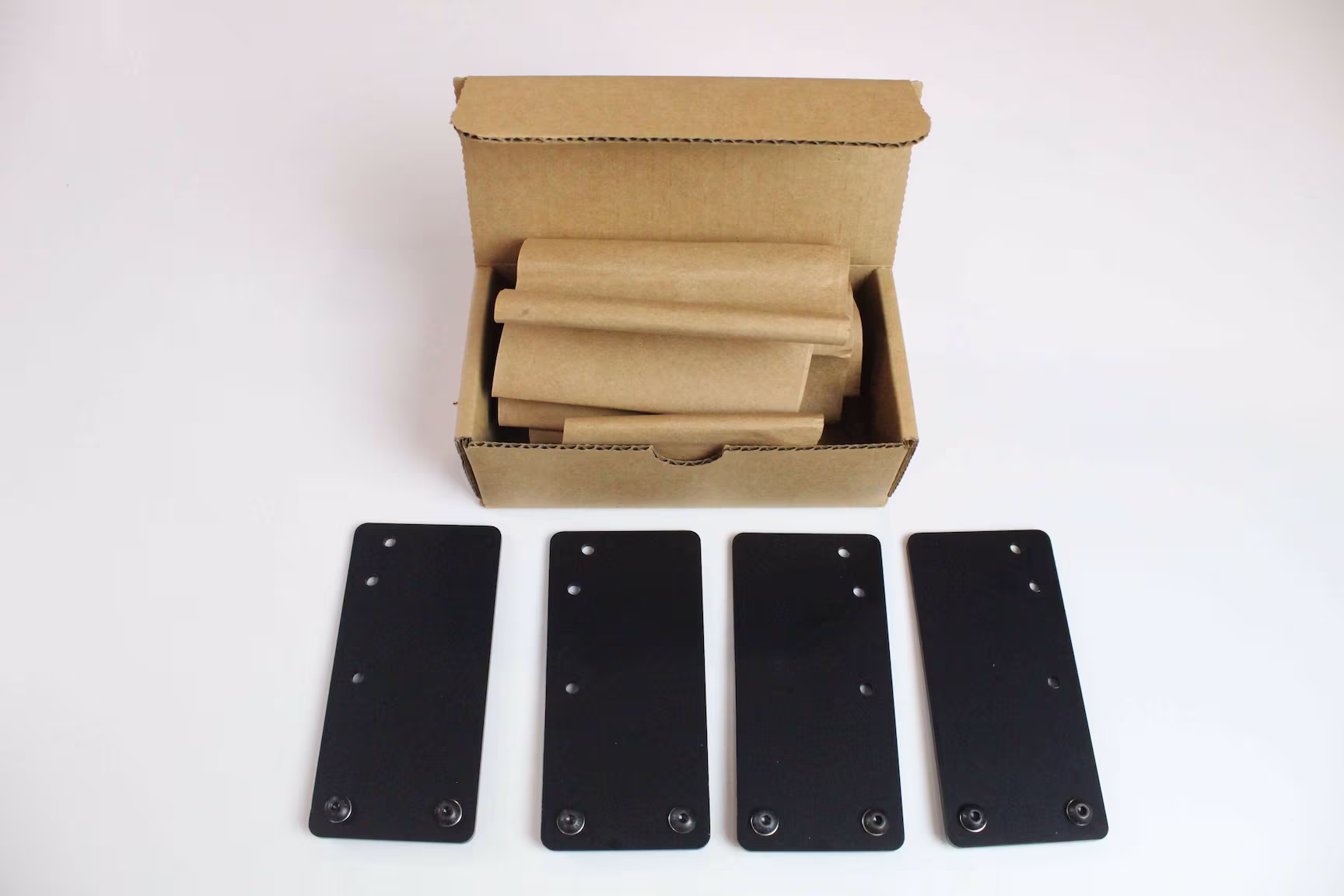

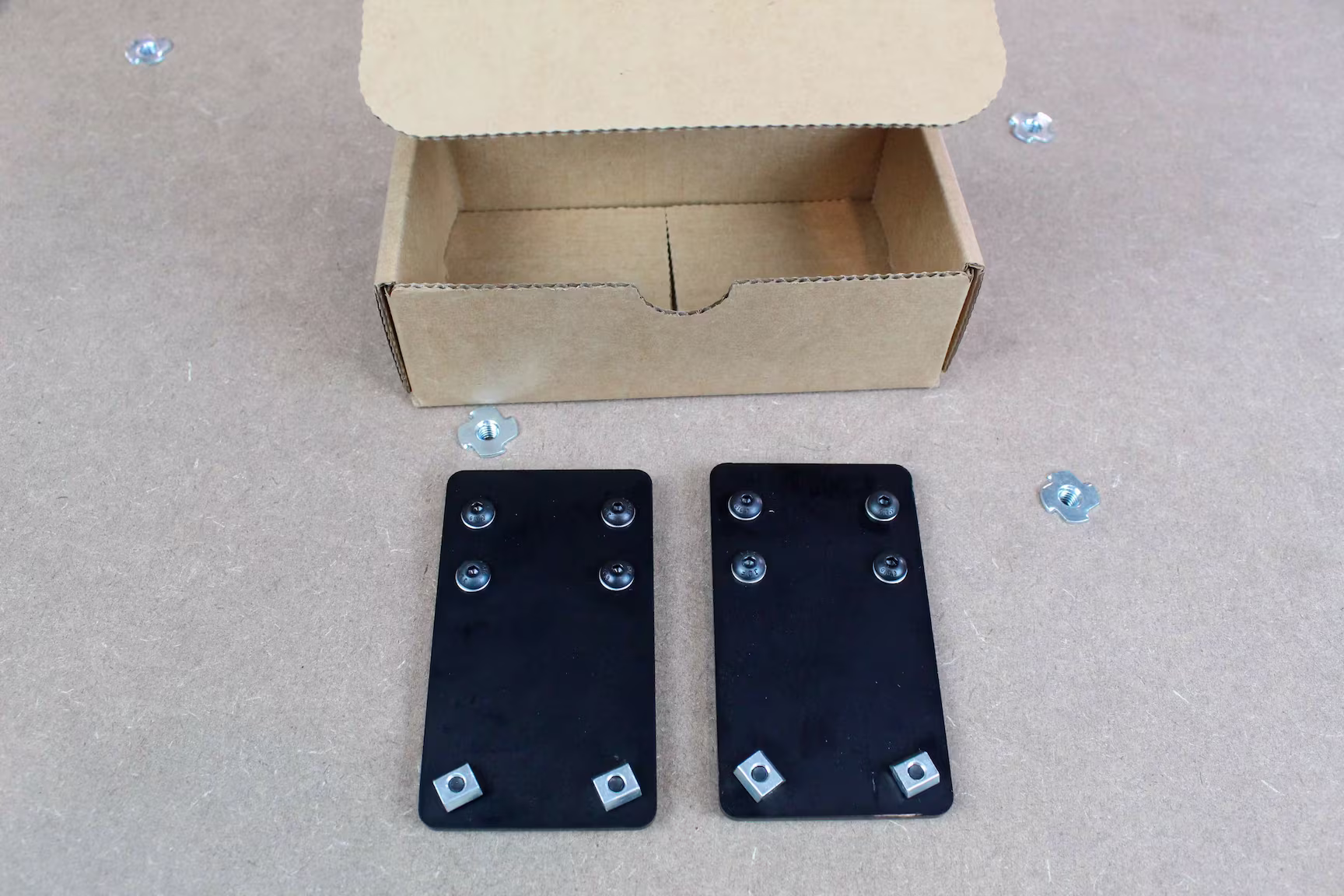

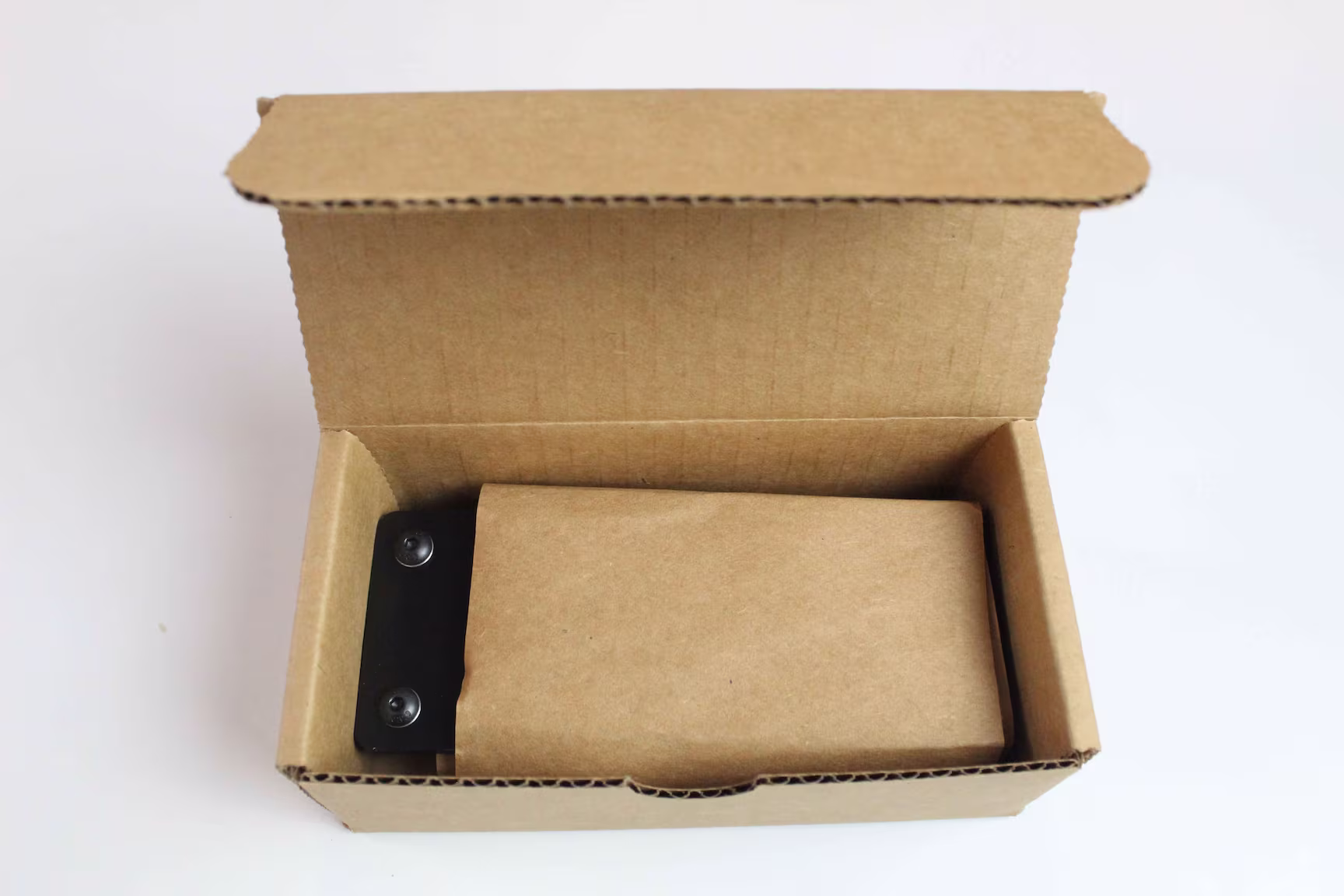

(9.4) - Desempaquetar los soportes. Los soportes están en una caja con el nombre de "Soporte". Las siguientes imágenes muestran el proceso de desempaquetar. En este caso, para el modelo 2k, solamente son dos soportes.
Nota
Para el equipo Lía 3k se usan 4 soportes.

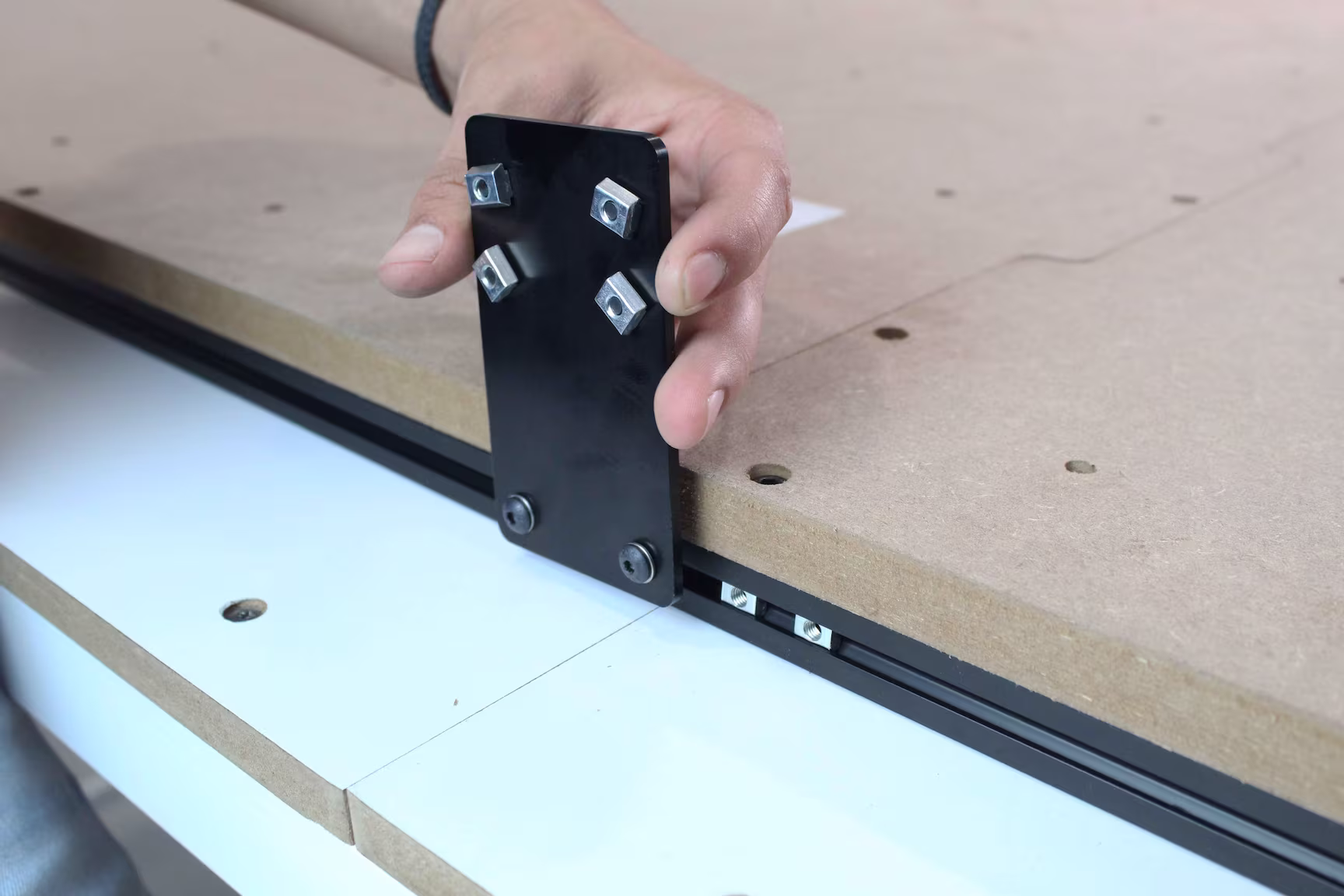

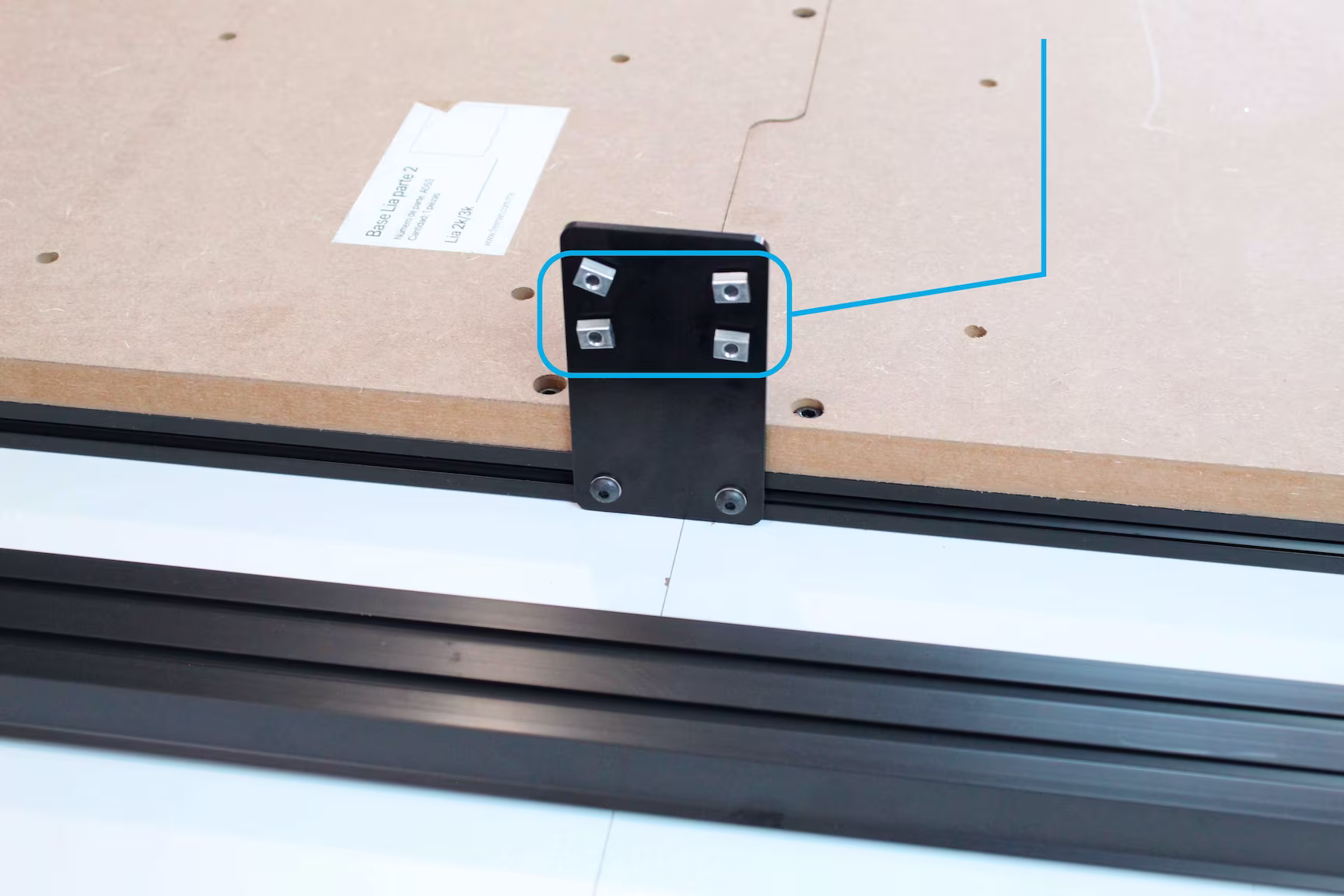

(9.5) - Obtener las tuercas que vamos a insertar. Las tuercas que vamos a usar para insertarlas en el eje Y están ubicadas en los soportes y en las escuadras del perfil de 90 mm. En la siguiente imagen se muestran estas tuercas. Para el modelo 2k, son 6 tuercas.
Tuercas que vamos
a usar para insertar en eje Y
Nota
Para el equipo Lía 1k solo se usaran las dos tuercas de las escuadras del perfil de 90 mm.
Nota
Para el equipo Lía 3k se necesitan 10 tuercas, 8 de ellas se obtienen de los soportes y 2 de ellas de las esquineras del perfil de 90 mm.

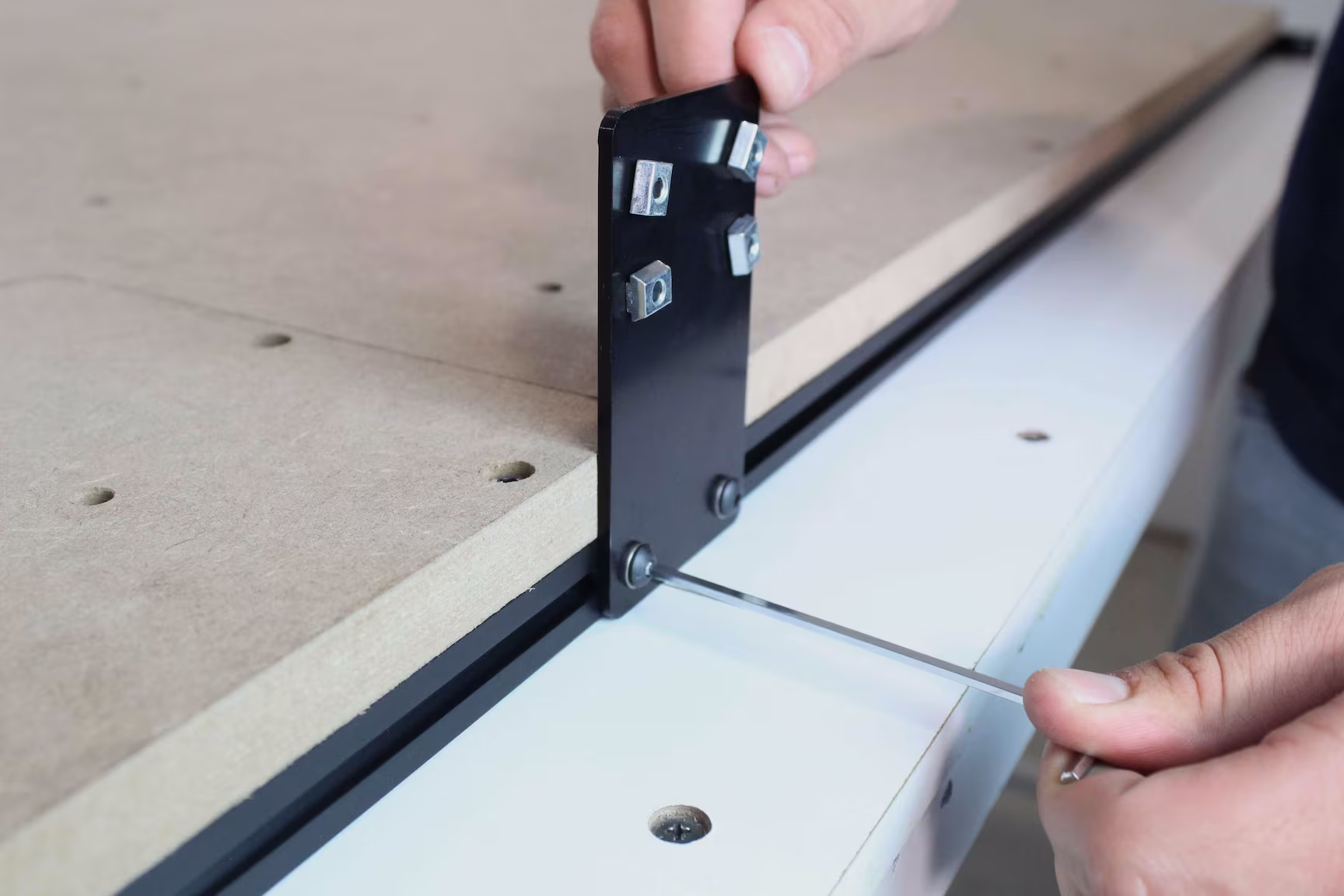

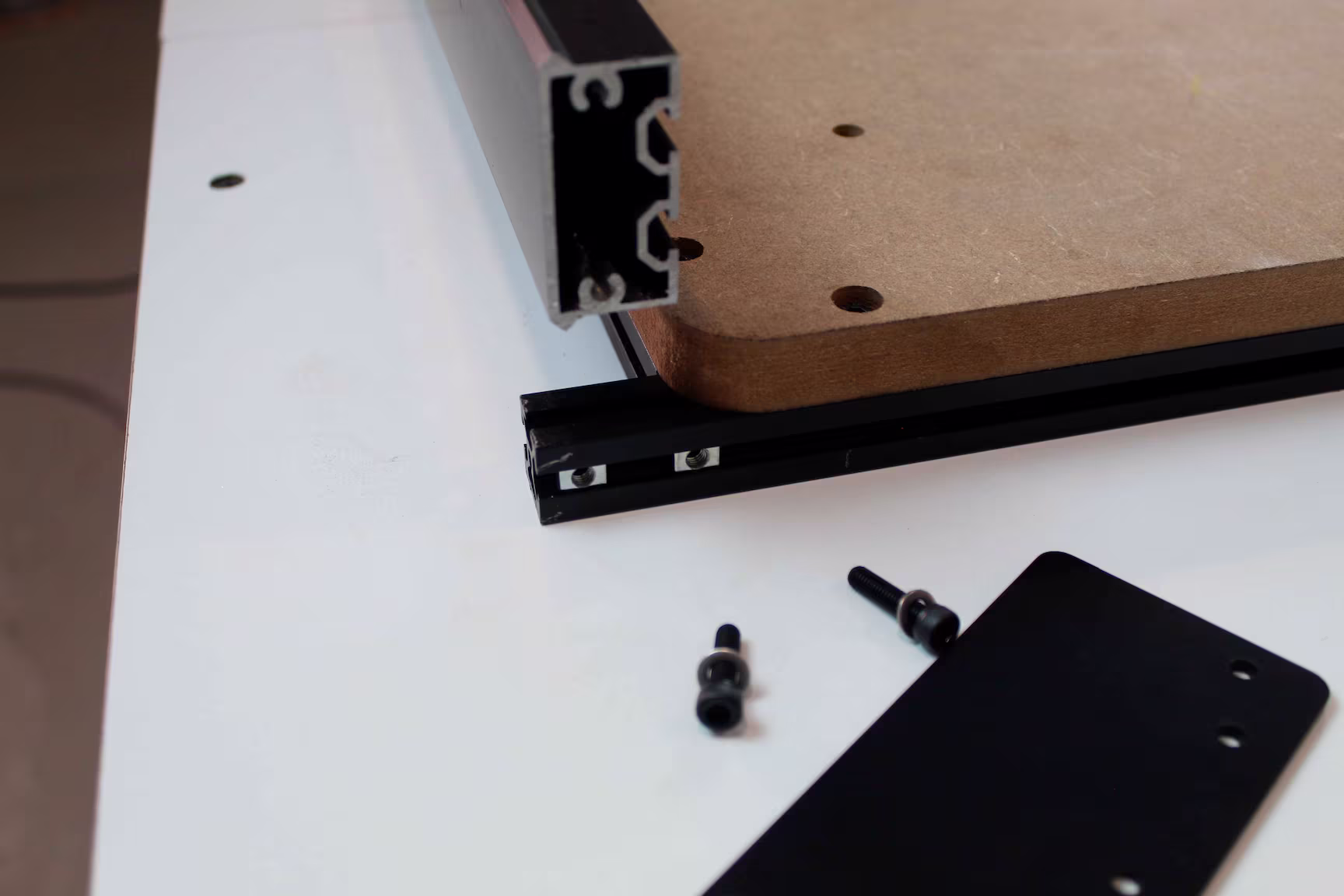

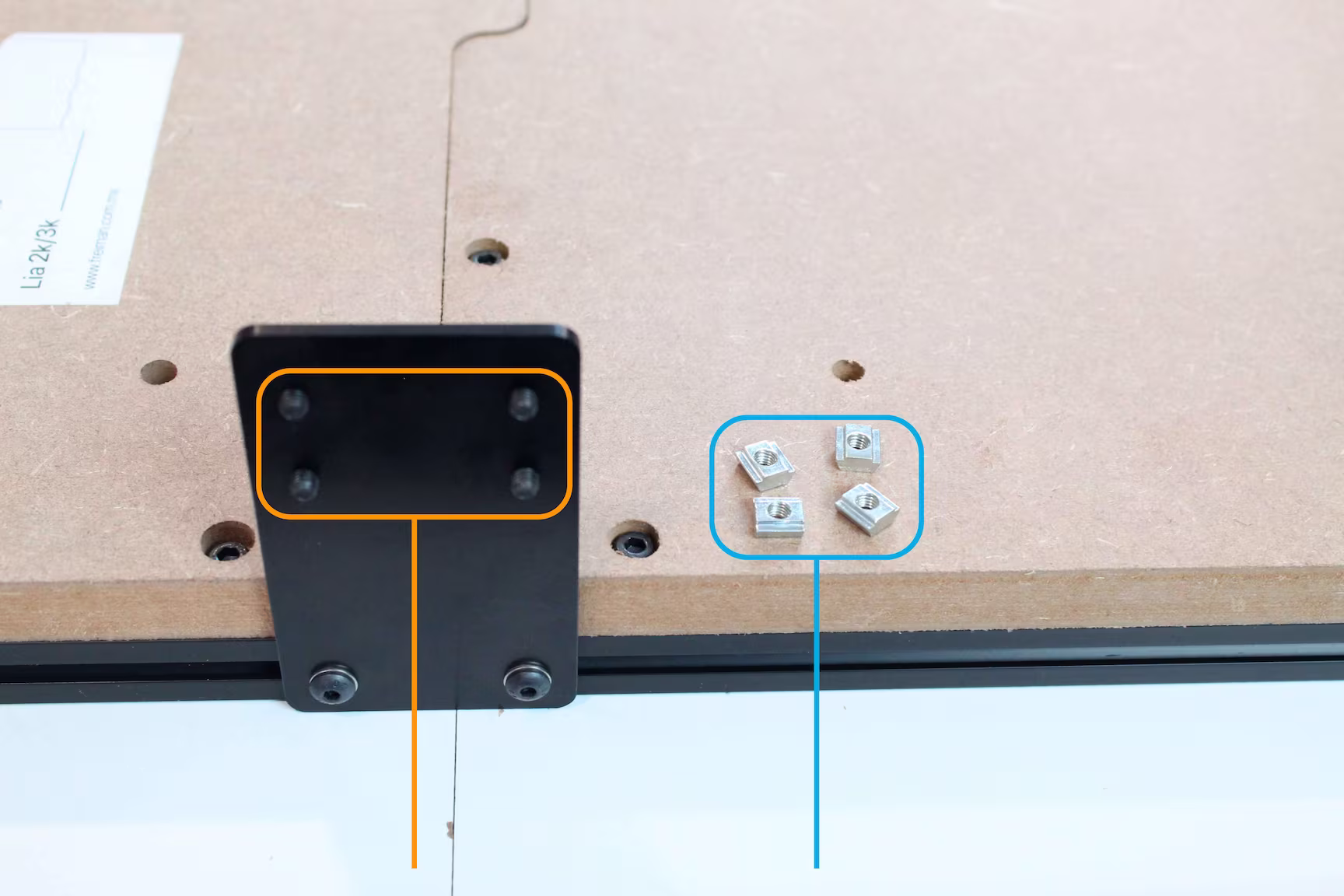

Lo siguiente es retirar las tuercas de su ubicación. En la siguientes imagen se muestran las tuercas retiradas. Debemos ser cuidadosos con los tornillos que quedan libres ya que, sin las tuercas, se nos pueden caer y perder.
Tornillos sueltos
Cuidado de no perderlos
Tuercas a usar
Nota
Debemos ser cuidadosos con los tornillos que quedan libres ya que, sin las tuercas, se nos pueden caer y perder.

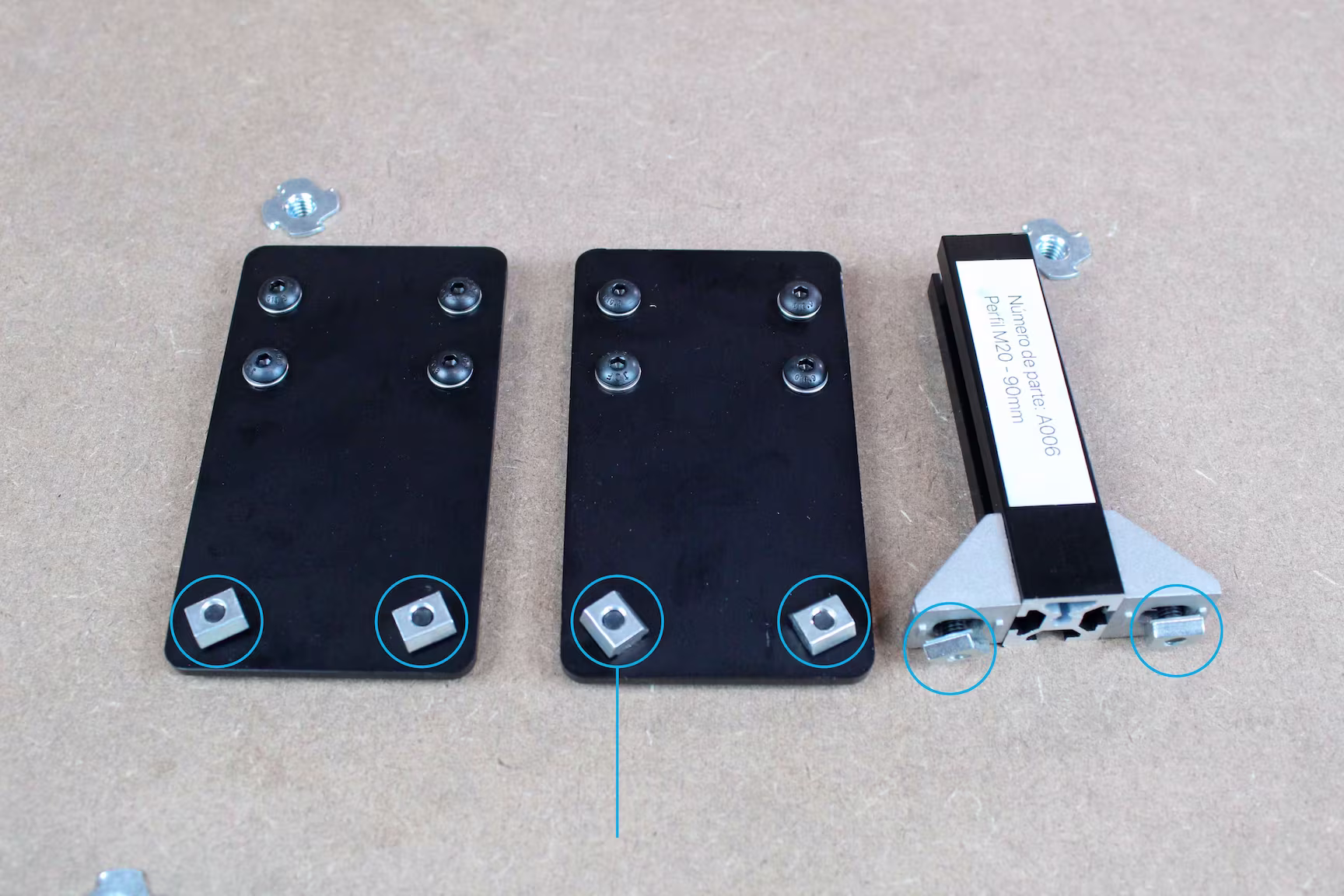

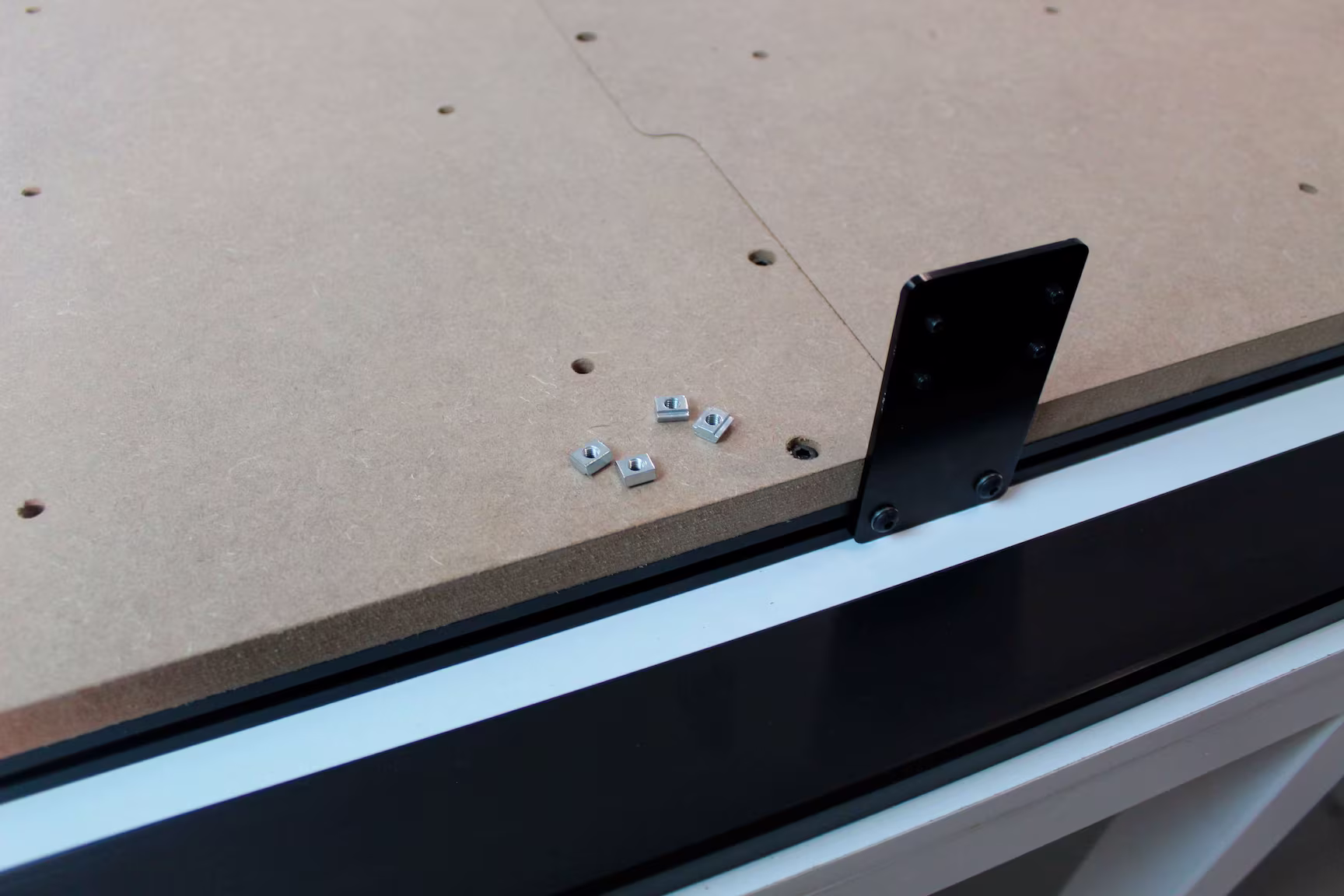

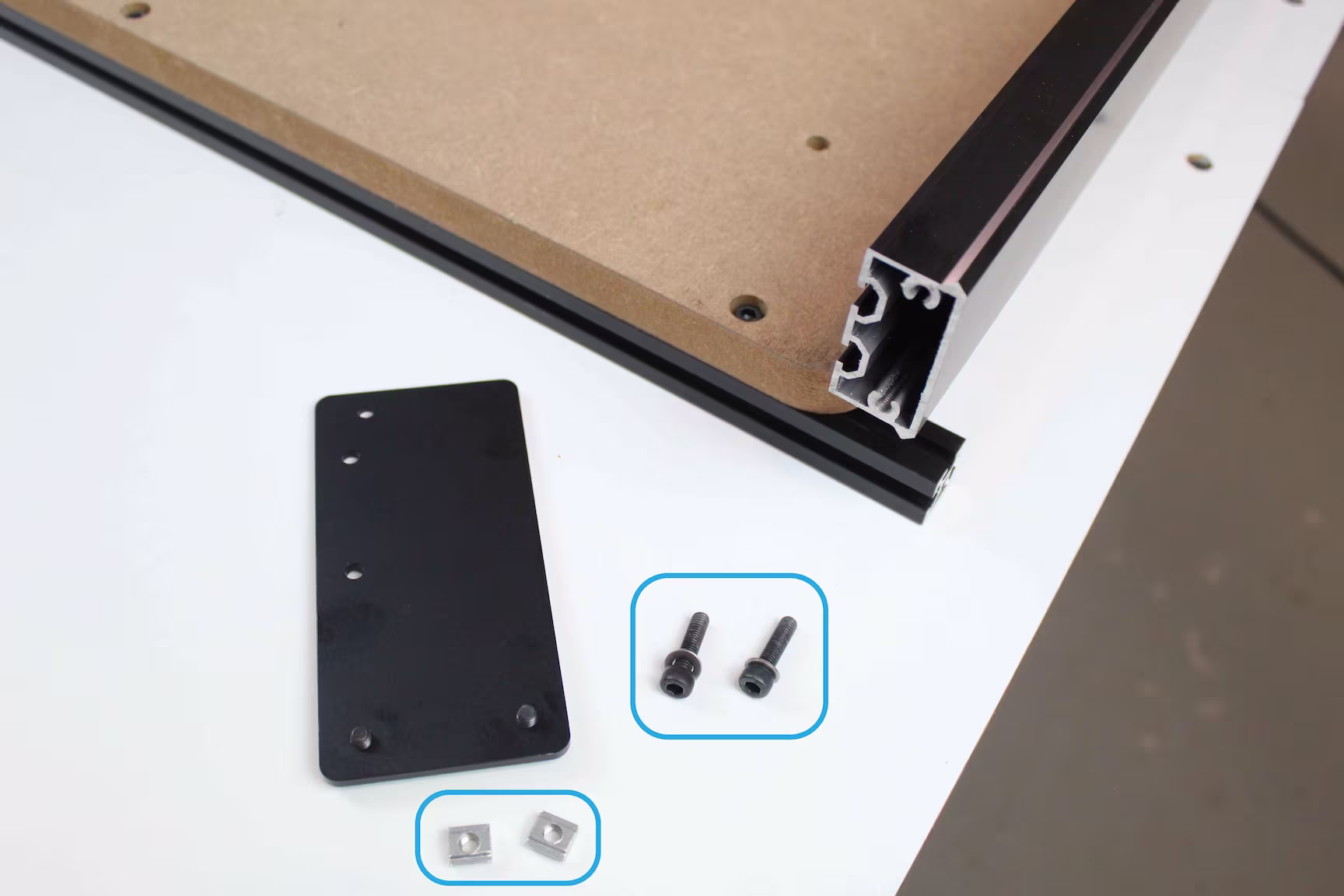

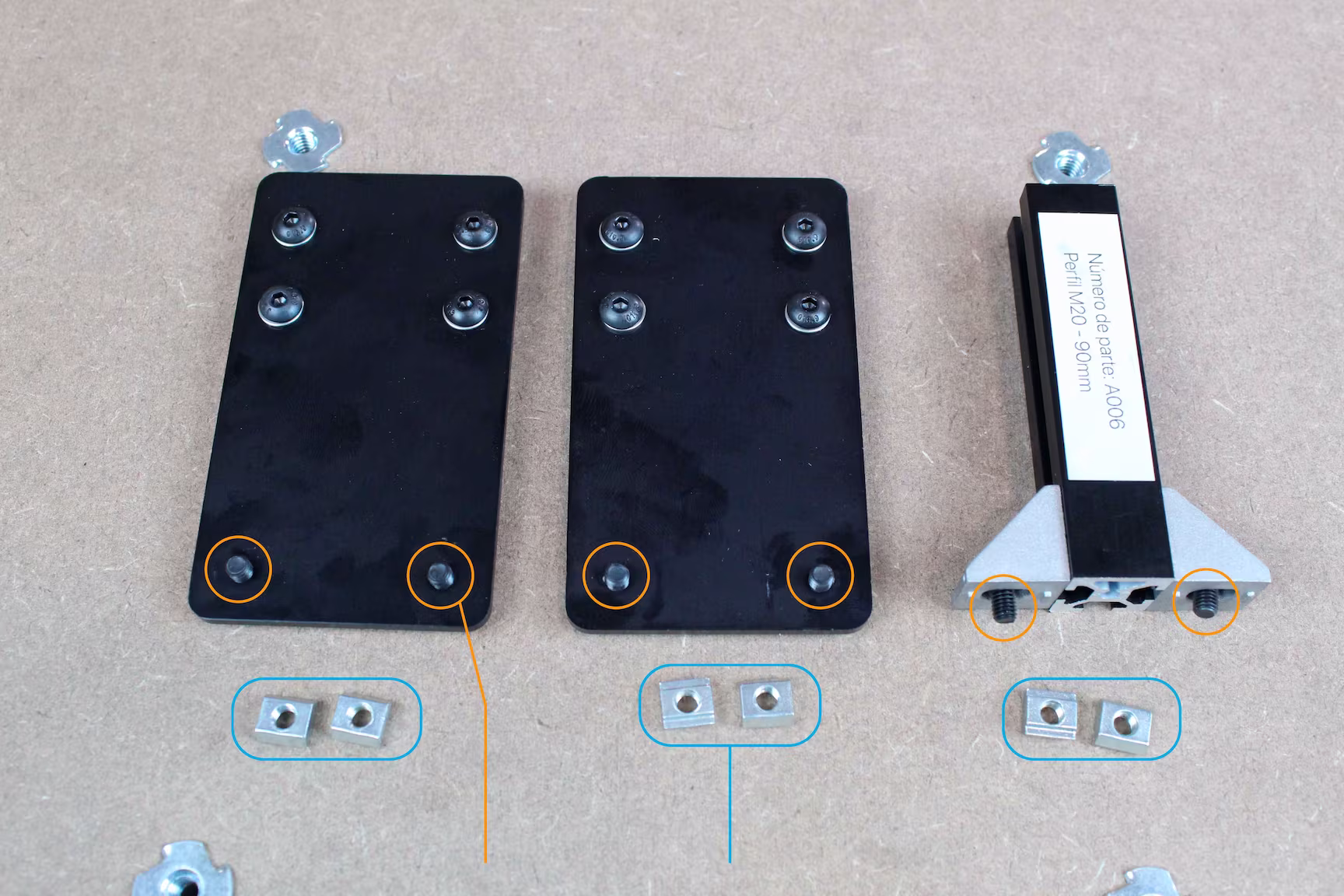

En la siguiente imagen se muestran las tuercas que vamos a usar. Se dividen en dos grupos: las que van en el perfil de inserción izquierdo y las que van en el derecho.
Tuercas para el perfil
de inserción izquierdo
Tuercas para el perfil
de inserción derecho
Nota
Para el equipo Lía 1k no tendremos tuercas para insertar en el perfil de inserción izquierdo. Para el perfil de inserción derecho tendremos solo dos tuercas.
Nota
Para el equipo Lía 3k tendremos 4 tuercas para el perfil de inserción izquierdo. Para el perfil de inserción derecho tendremos 6 tuercas.

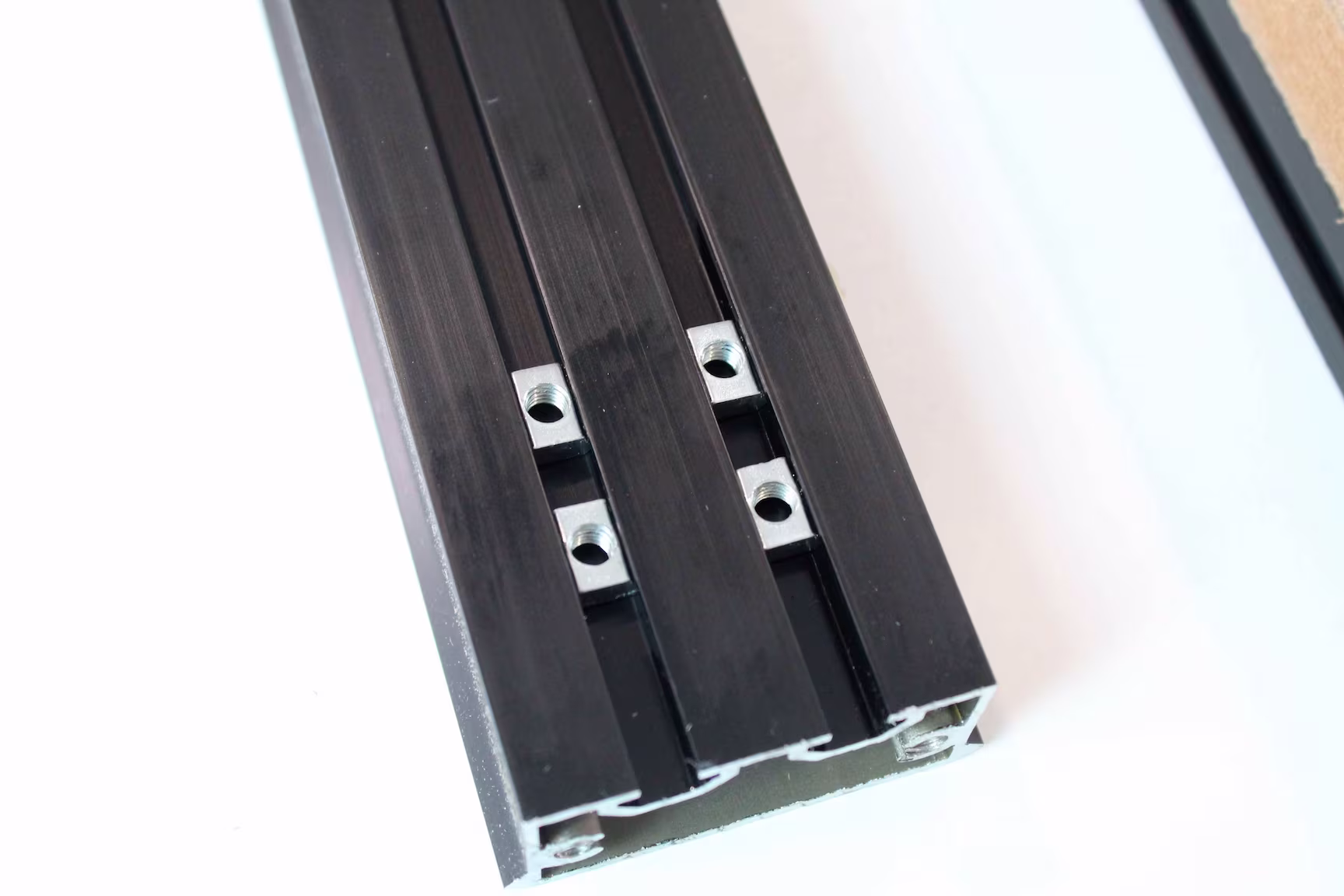

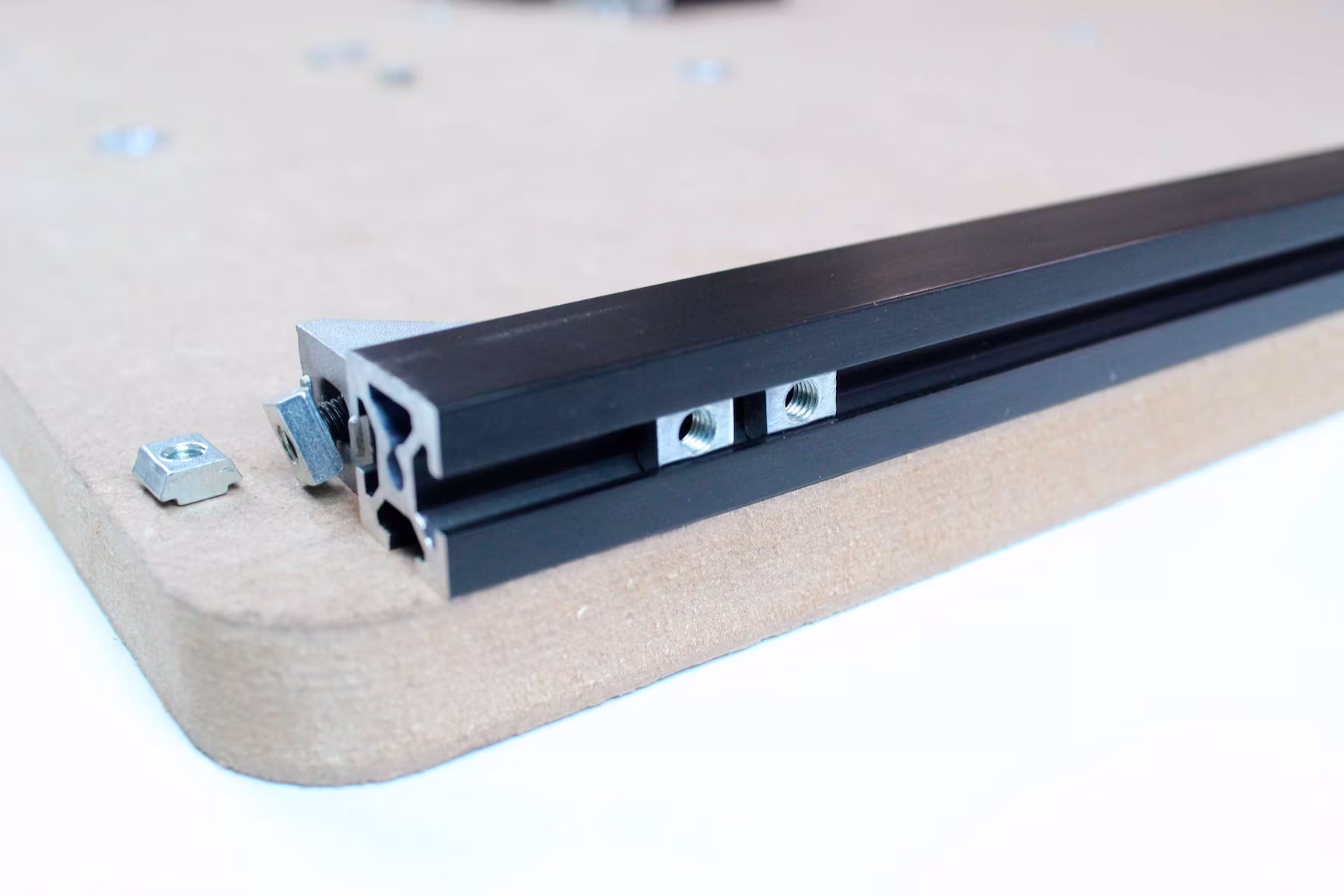

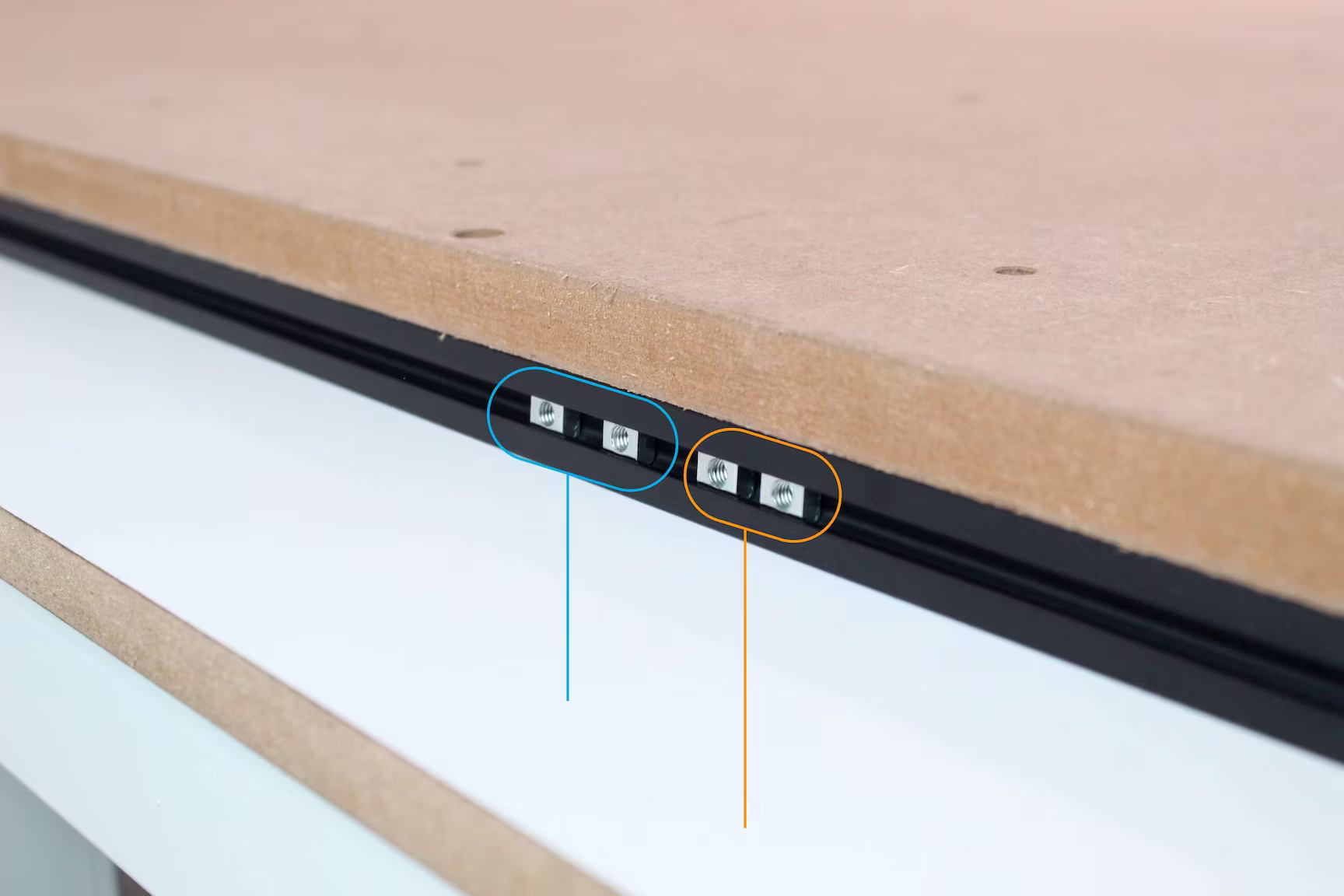

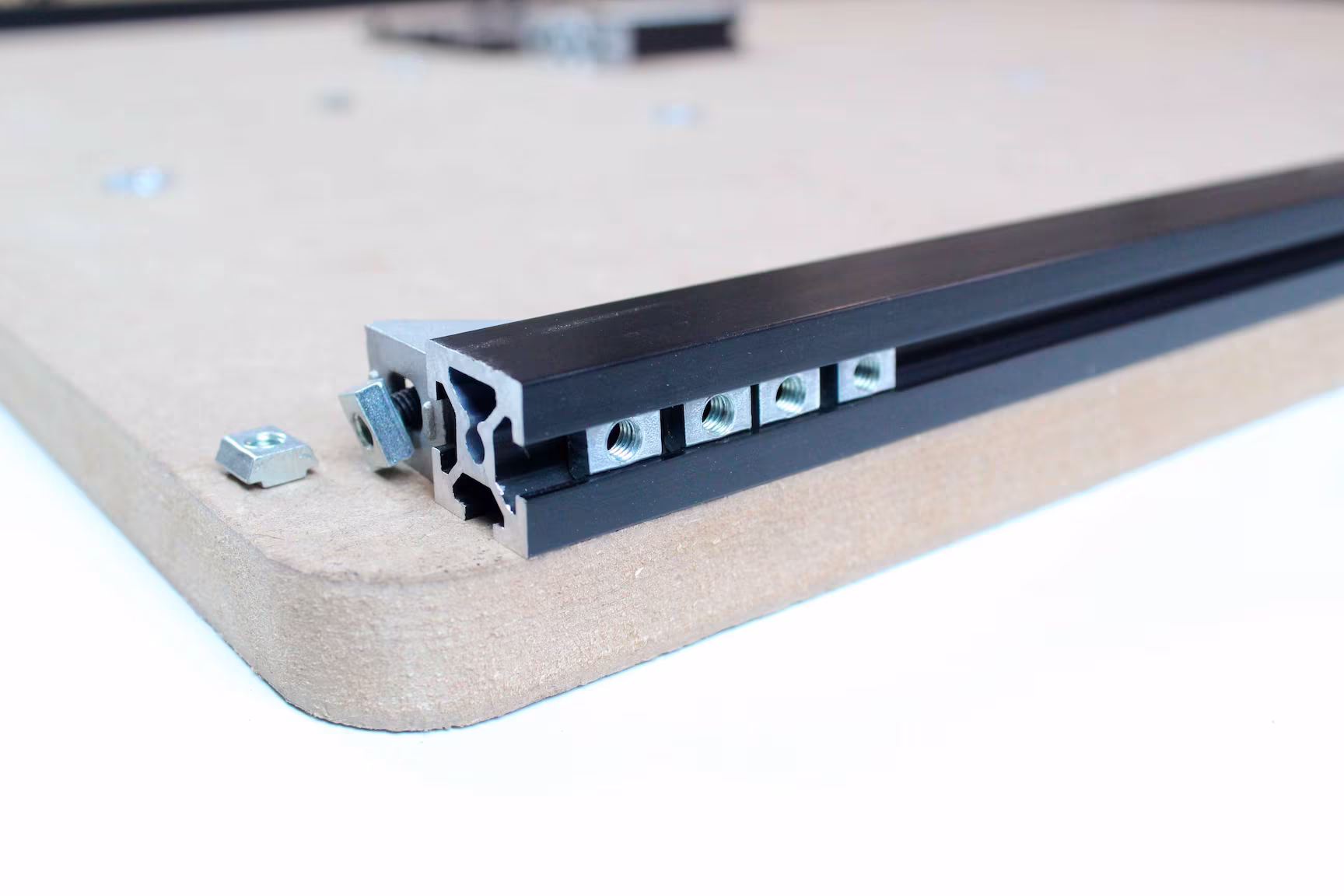

(9.6) - Insertar tuercas en el perfil derecho. En este paso vamos a insertar las cuatro tuercas que van el perfil de inserción derecho. Las siguientes imágenes muestran este proceso.
(9.7) - Insertar tuercas en el perfil izquierdo. Ahora vamos a colocar las dos tuercas que van en el perfil de inserción izquierdo. El proceso es igual que en el anterior. En las siguientes imágenes se muestra el proceso.
(10) Instalación de perfil de 1450 mm (A2.004)
El siguiente paso es colocar el otro perfil de 1450 mm (número de parte A2.004), que va en la parte inferior de nuestras bases, según las imágenes. Con este perfil cerramos el marco de perfiles. En las siguientes imágenes se muestra el proceso de instalación del perfil. Al igual que los otros, debemos prestar atención en la incorporación con las escuadras de los otros perfiles.
Nota
Para el equipo Lía 1k este paso se realiza con el perfil de 1000 mm con número de parte A2.002.
Nota
Para el equipo Lía 3k este proceso se realiza con el mismo perfil de 1450 mm con número de parte A2.004.

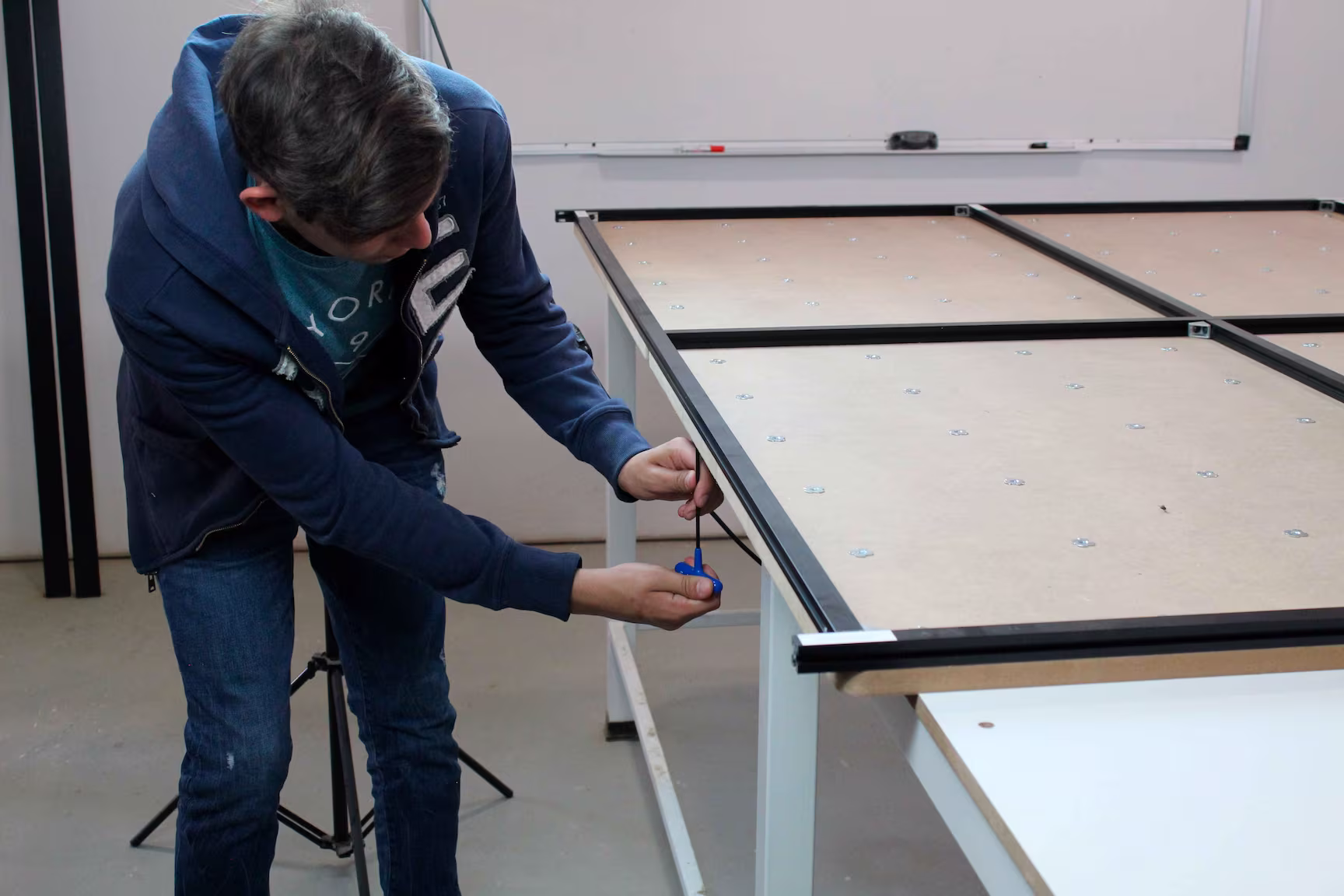

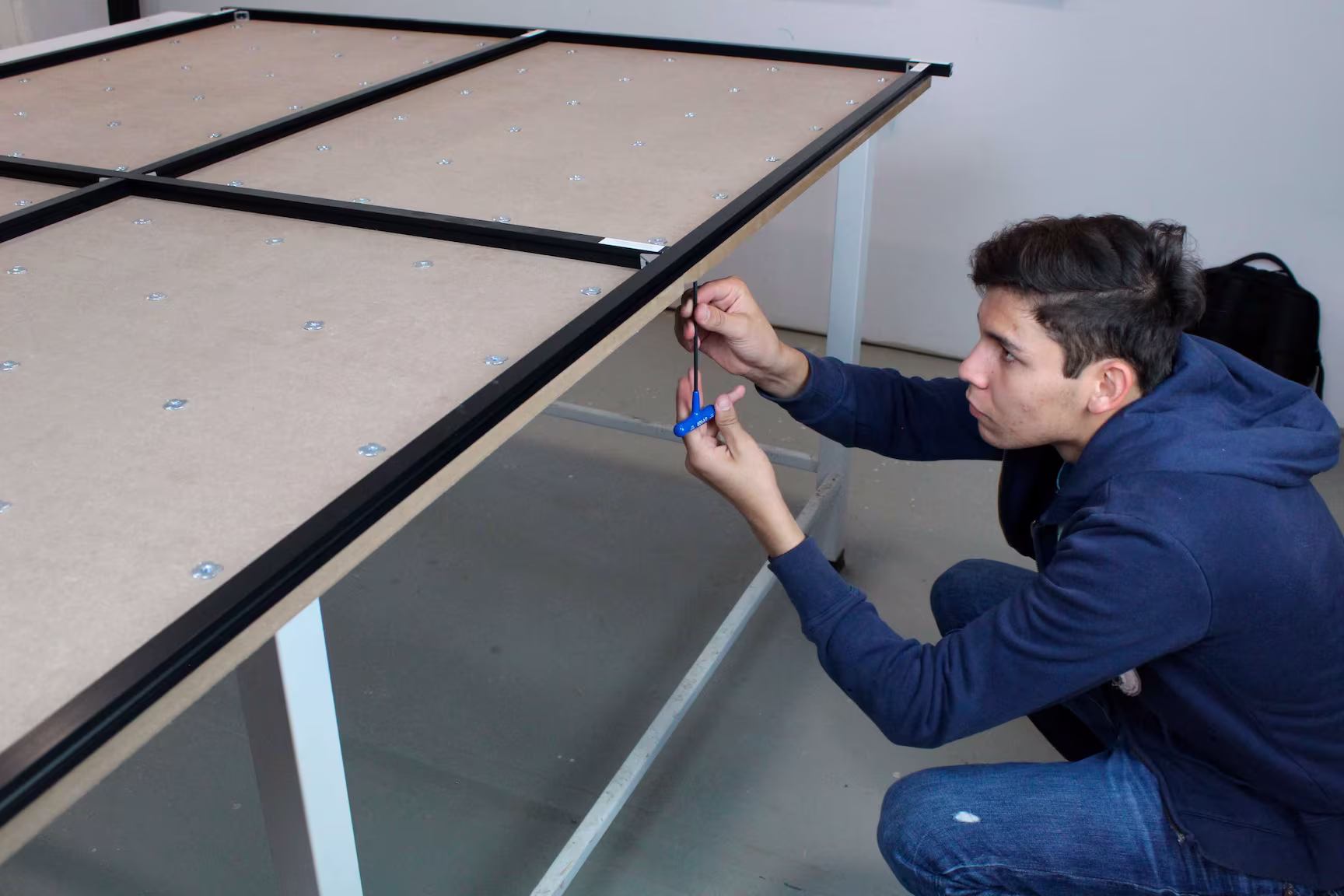

(11) Atornillar el perfil M20
Hasta aquí, ya tenemos todos nuestros perfiles en su lugar. Como dato importante, aun no hemos atornillado ninguno de los perfiles, este proceso lo haremos en los siguientes pasos al mismo tiempo que revisamos algunas medidas en nuestro equipo.
Para realizar el atornillado hay dos puntos que debemos tener en cuanta: la visibilidad del tornillo y el alineamientos entre el perfil y la base de mdf.

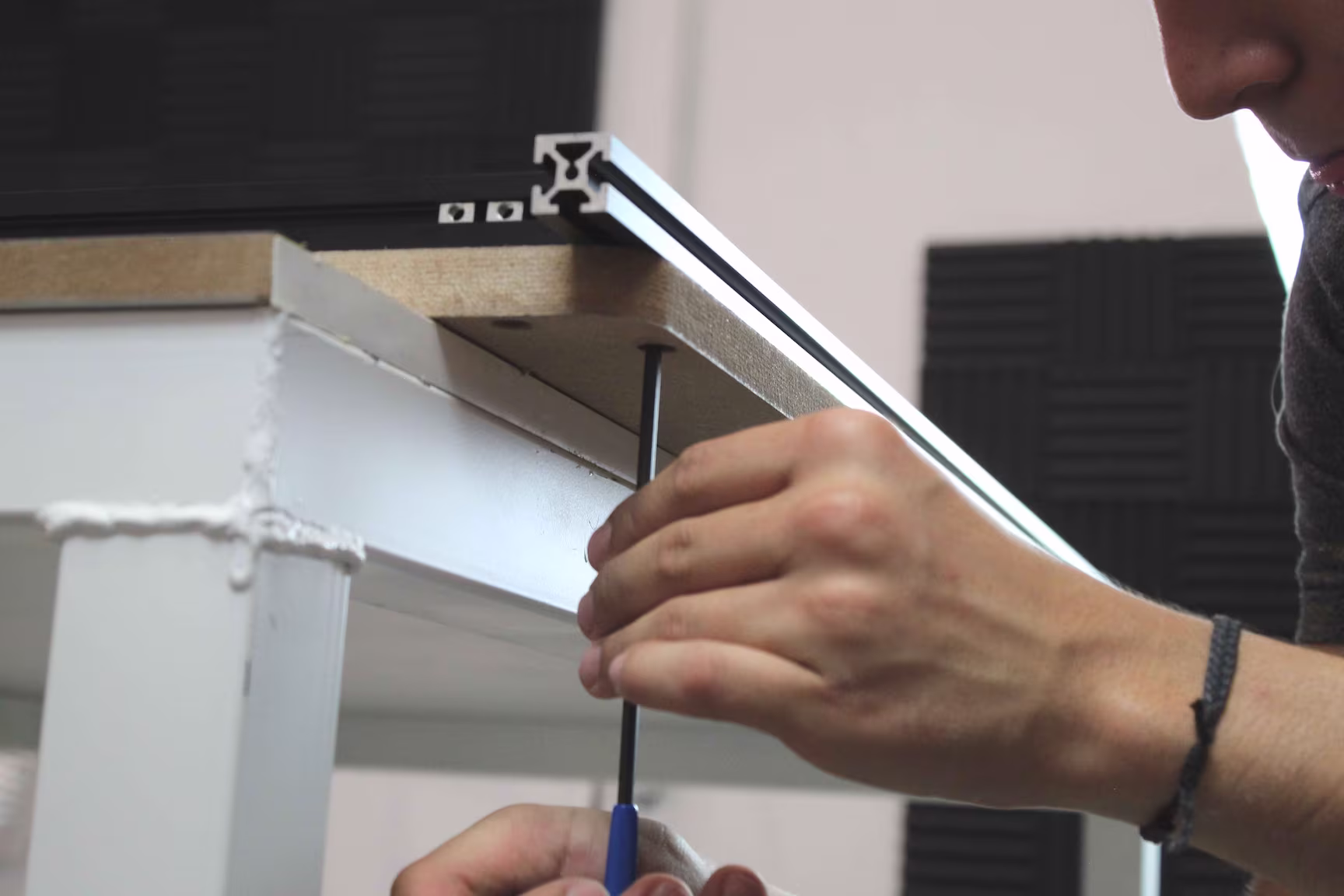

(11.1) - Tornillo visible para atornillar. Recordemos que nuestra base esta girada, por lo que el atornillado lo vamos a realizar por la parte de abajo. Para poder realizar el atornillado, debemos llevar la base a las orillas de nuestra mesa y que sobresalga lo suficiente para que se muestre el tornillo. En la siguiente imagen se muestra la base la base saliendo de la mesa para que el tornillo pueda estar visible.
Tornillo expuesto
y listo para atornillar

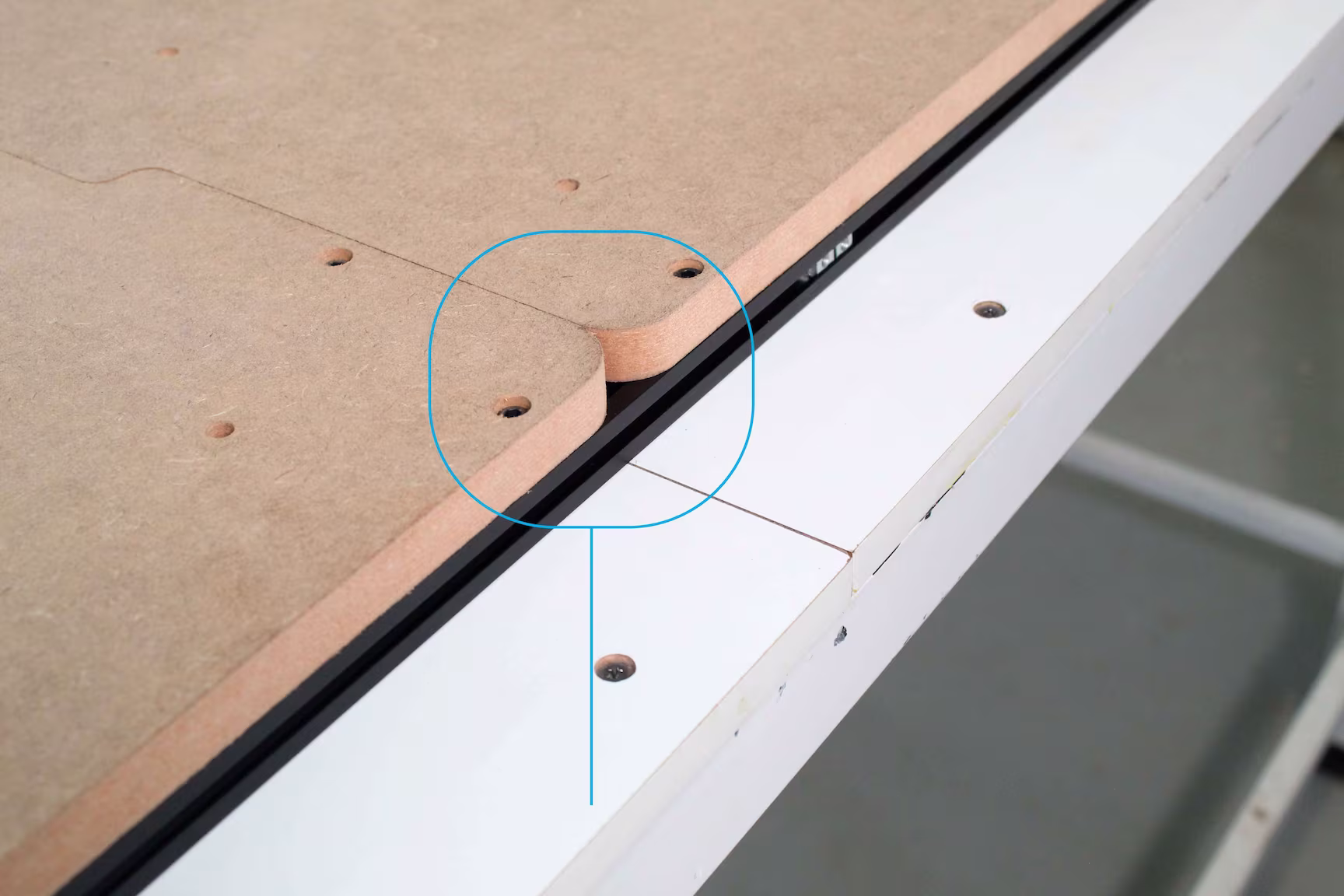

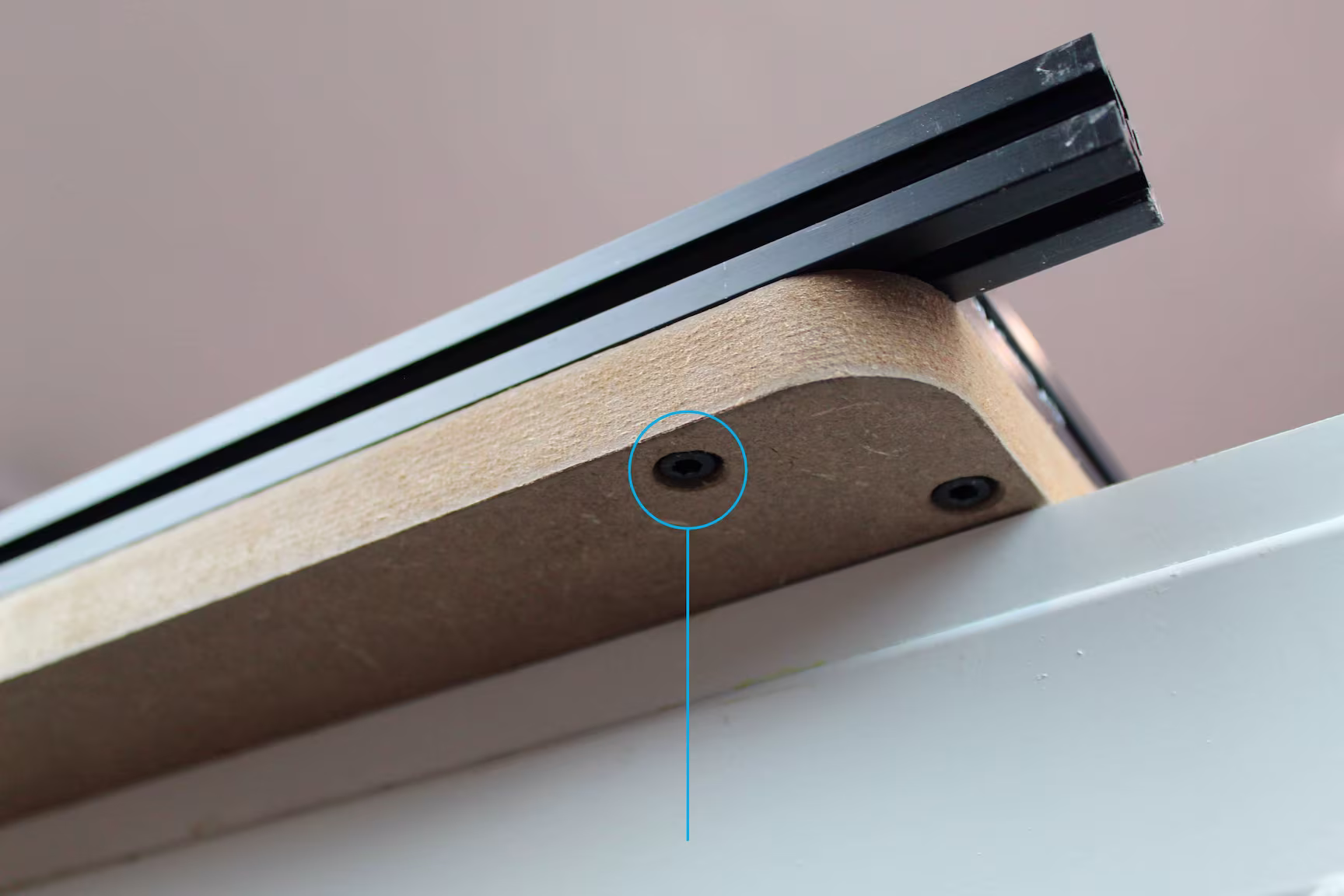

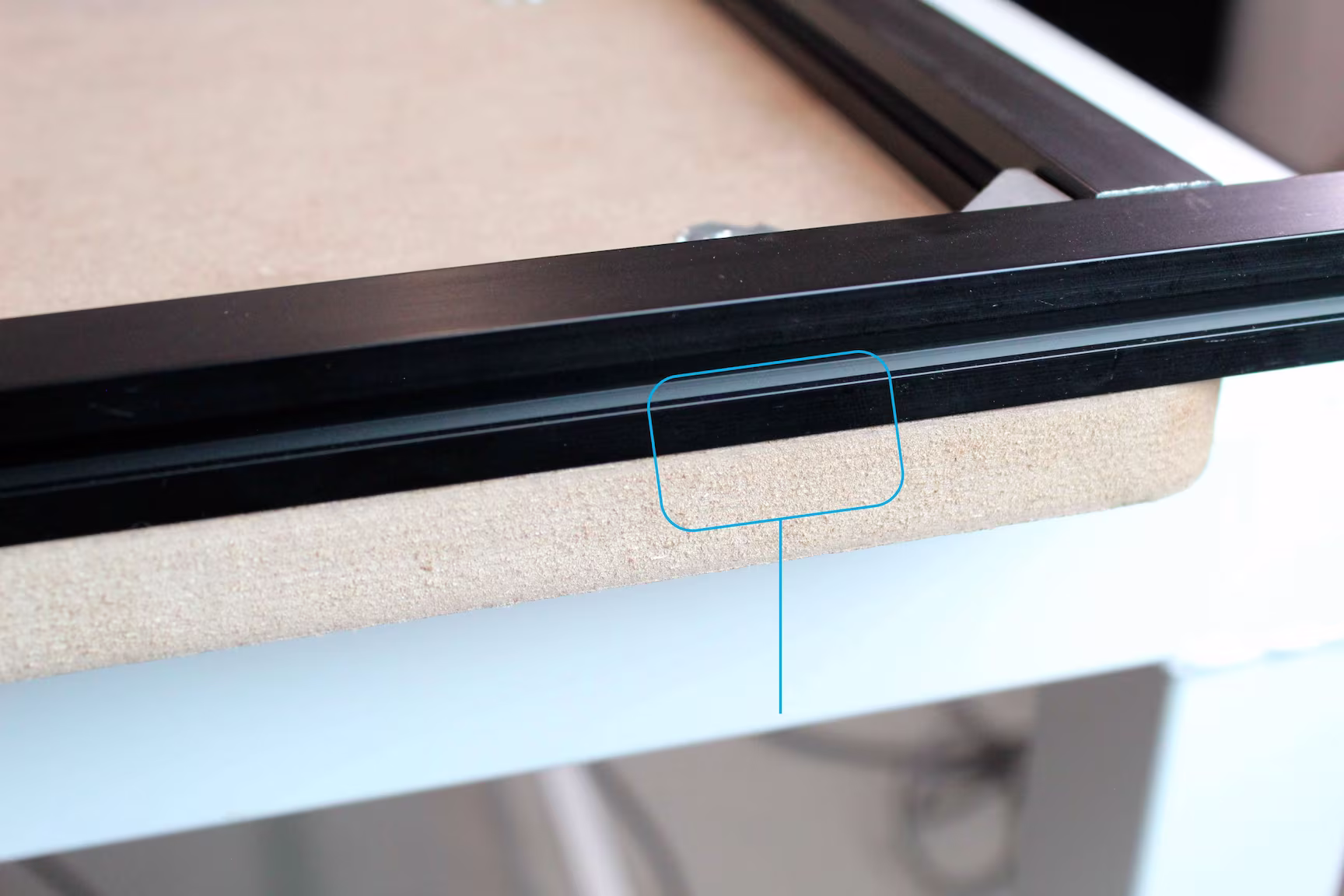

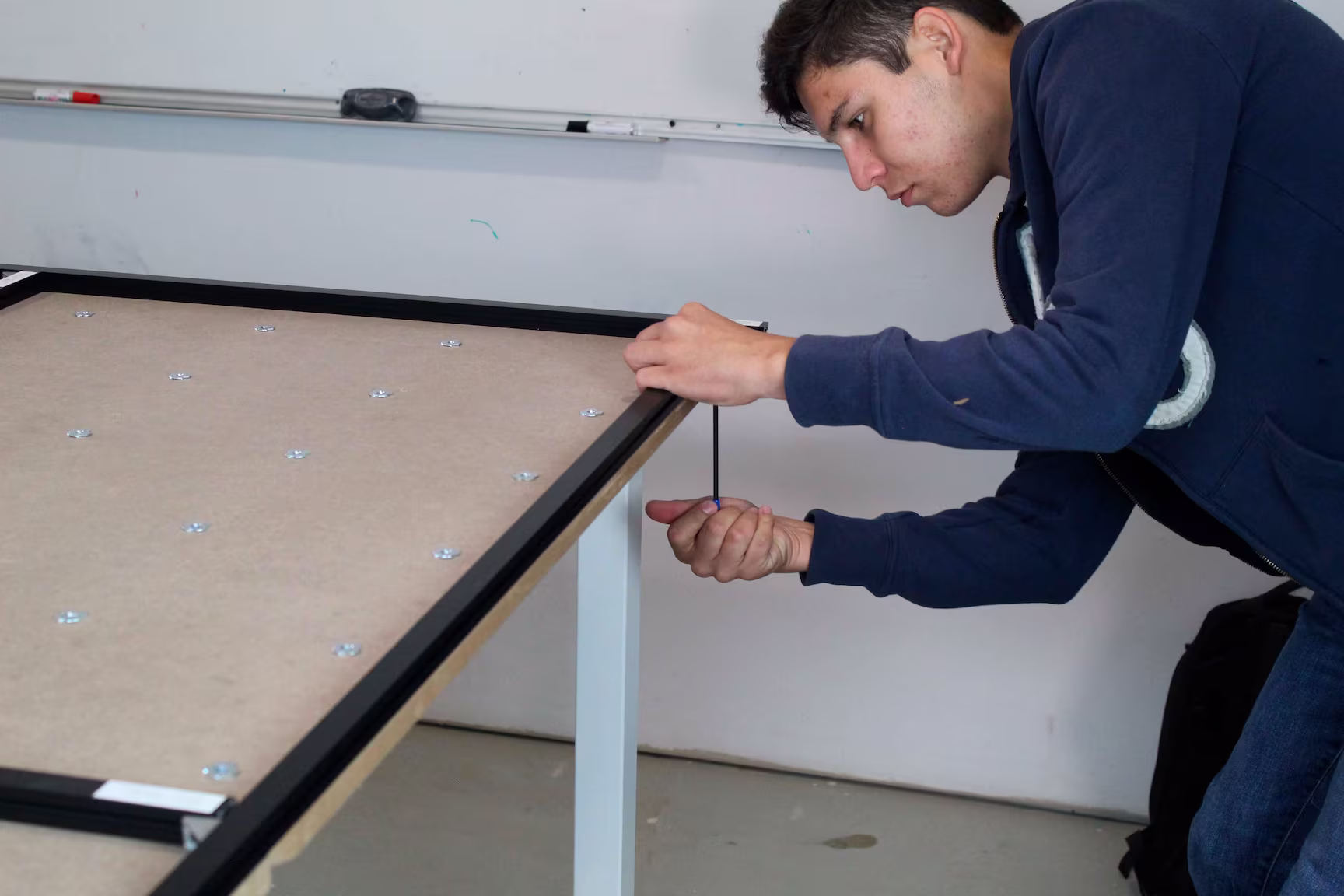

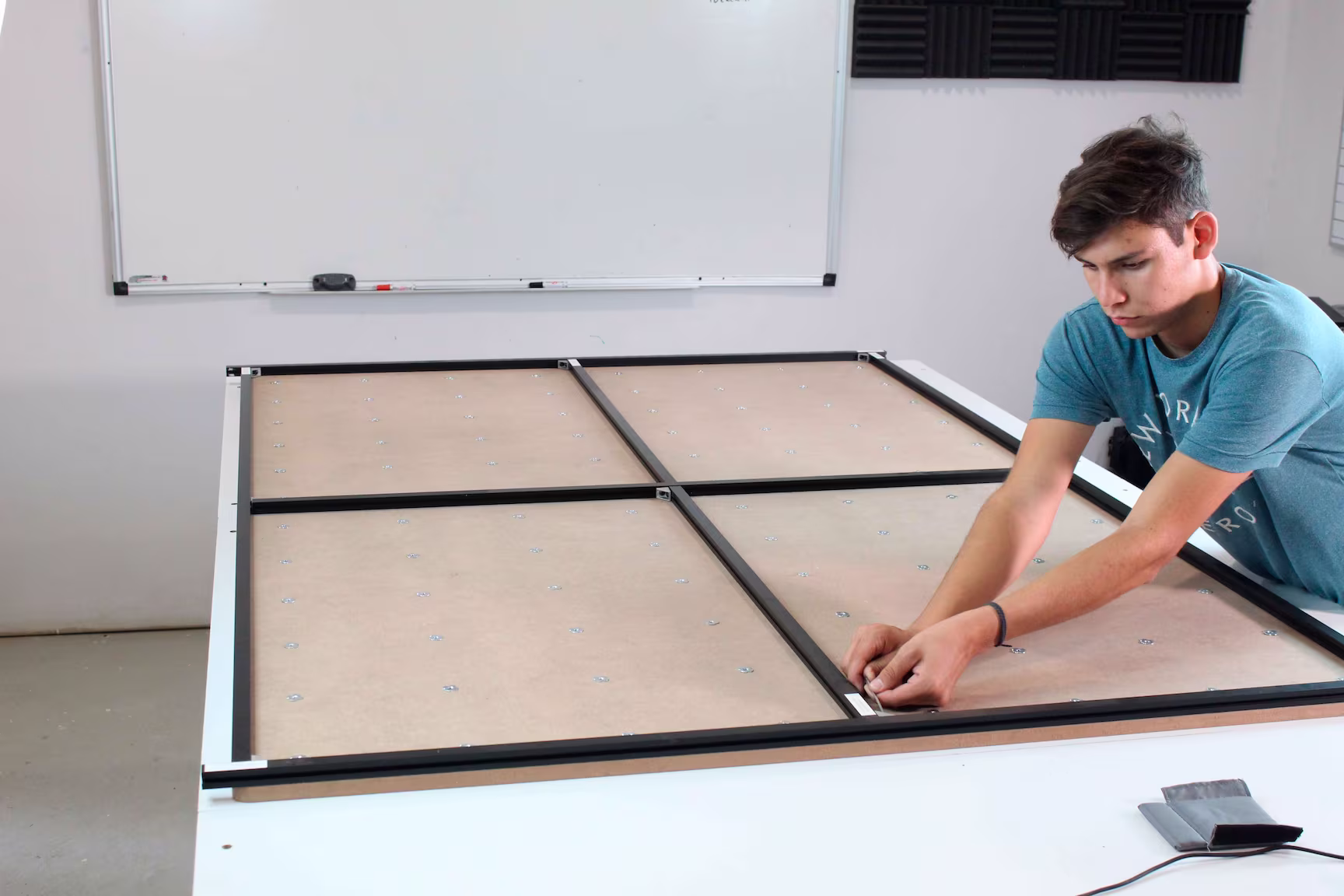

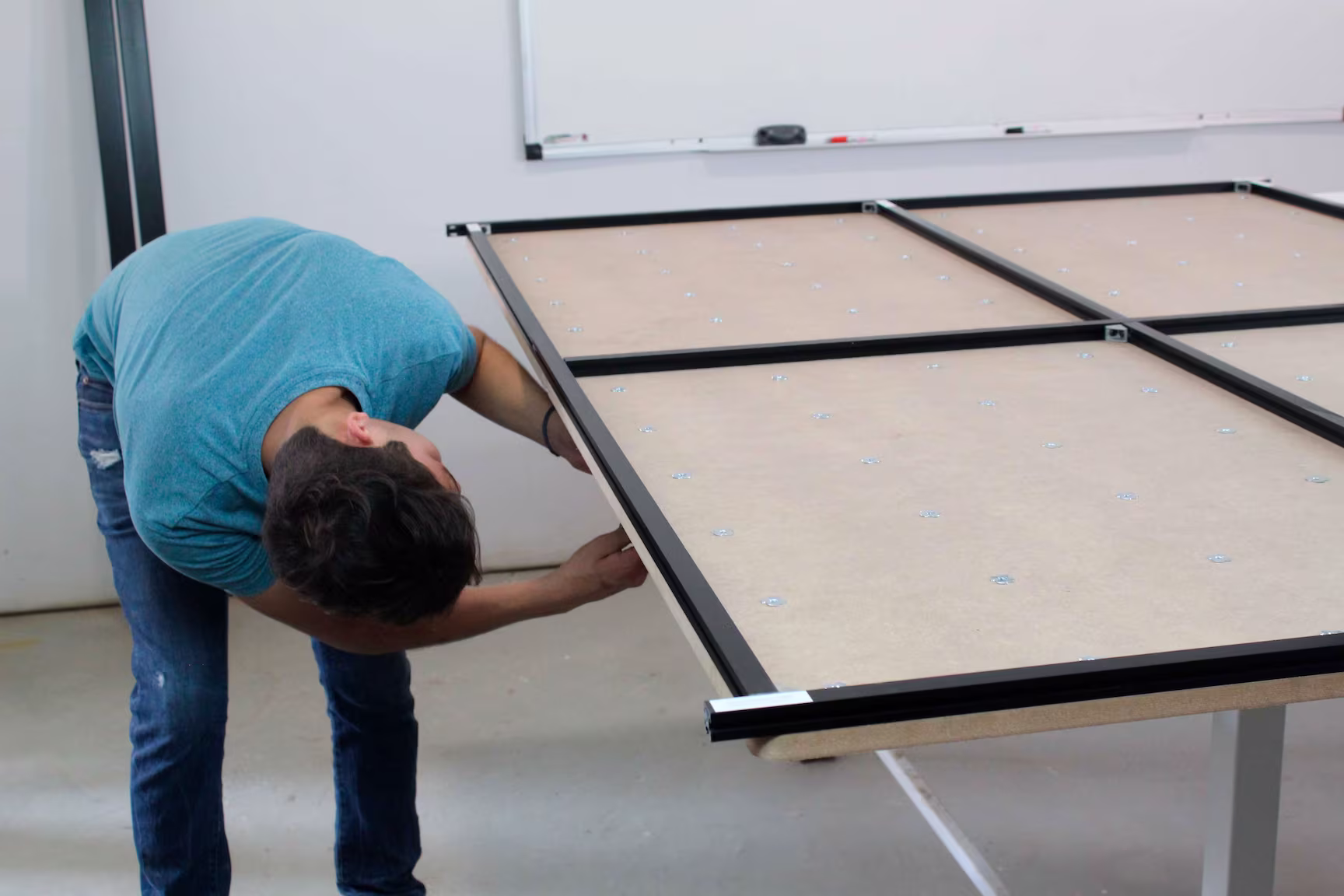

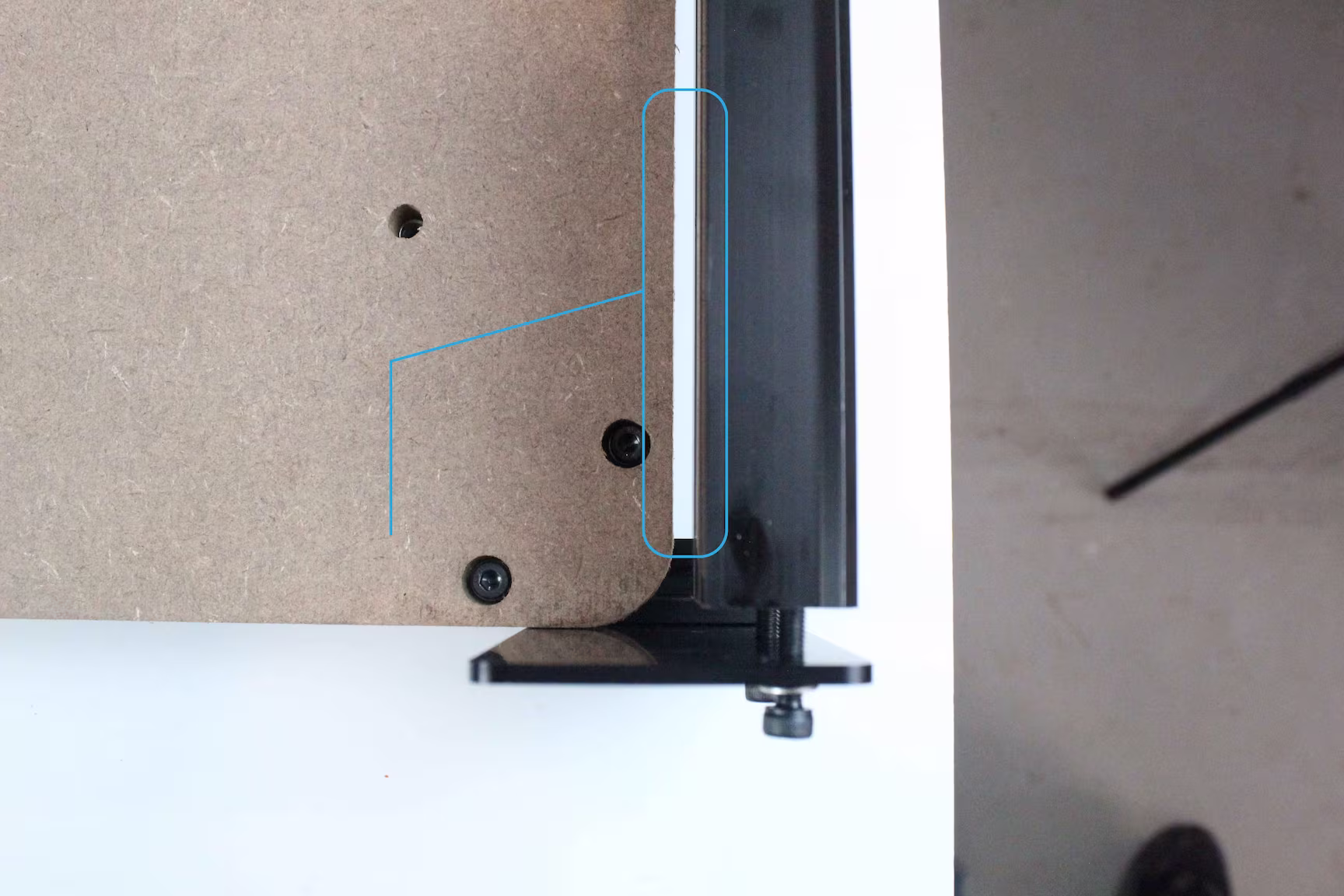

(11.2) - Alineamiento entre perfil y base de mdf. Cuando vayamos atornillando los perfiles, debemos dejar el perfil y la base de mdf alineadas. En la siguiente imagen se muestra el alineamiento paño con paño.
Perfil y base alineadas
paño a paño

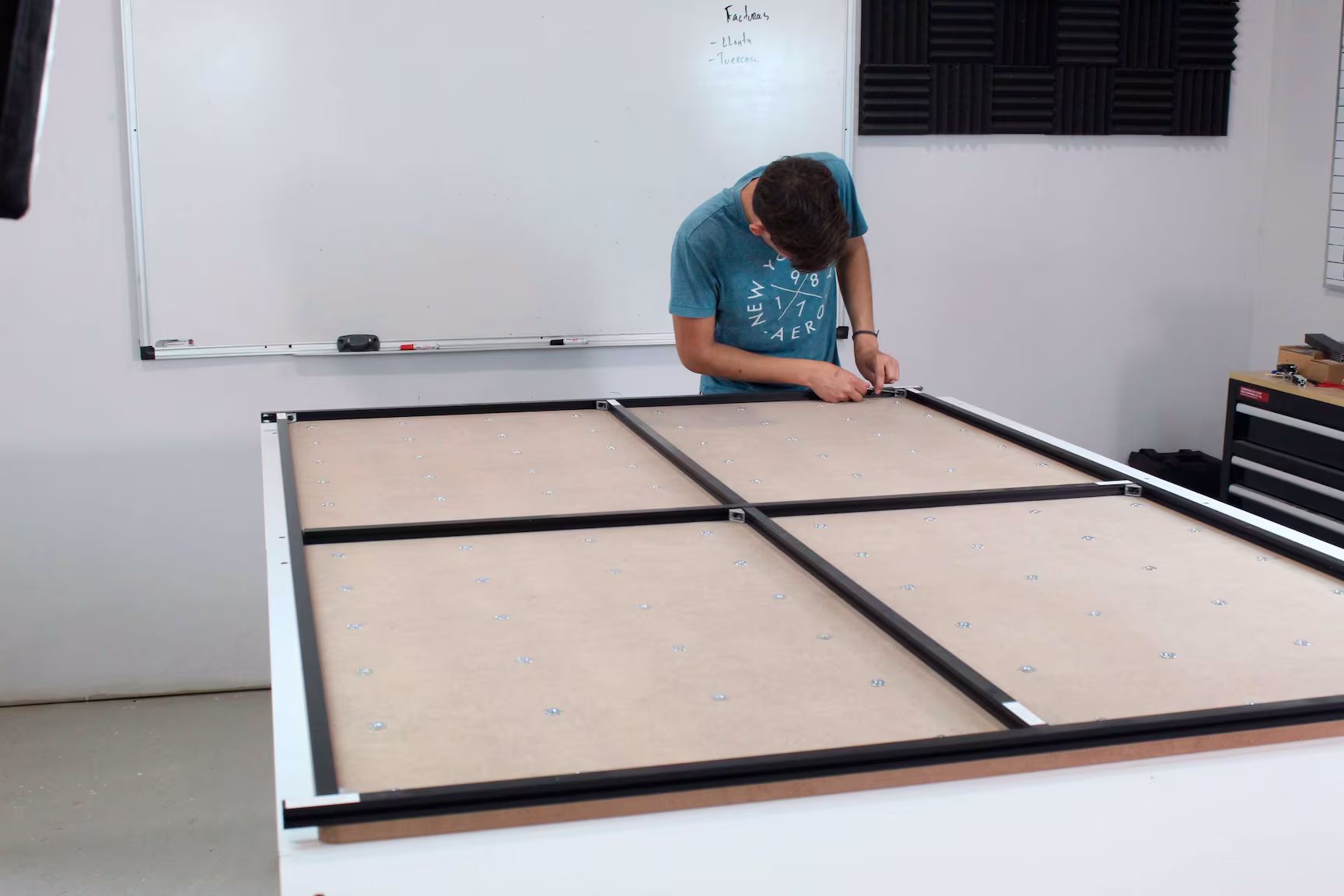

(12) Atornillar uno de los perfiles de 1450 mm (A2.004)
El primer perfil que vamos a atornillar es uno de los perfiles de 1450mm (A2.004). En este caso elegimos el perfil del lado inferior según las fotografías.
(12.1) - Ubicación del perfil. La siguiente imagen muestra una referencia del perfil que vamos a atornillar.
Nota
Para el equipo Lía 1k, para realizar este proceso, el perfil equivalente es uno de los perfiles de 1000 mm con número de parte A2.002.
Nota
Para el equipo Lía 3k aplica lo mismo que el modelo 2k mencionado.
(12.2) - Ajuste de posición del perfil. Este perfil sobresale en sus dos extremos, así que debemos de centrarlo. Para realizar esto, vamos a seleccionar alguno de sus lados y vamos a dejarlo a 3 centímetros de separación con respecto al paño de la base de mdf. La siguiente imagen muestra el proceso.
Nota
Este paso aplica para todos los modelos de Lía.

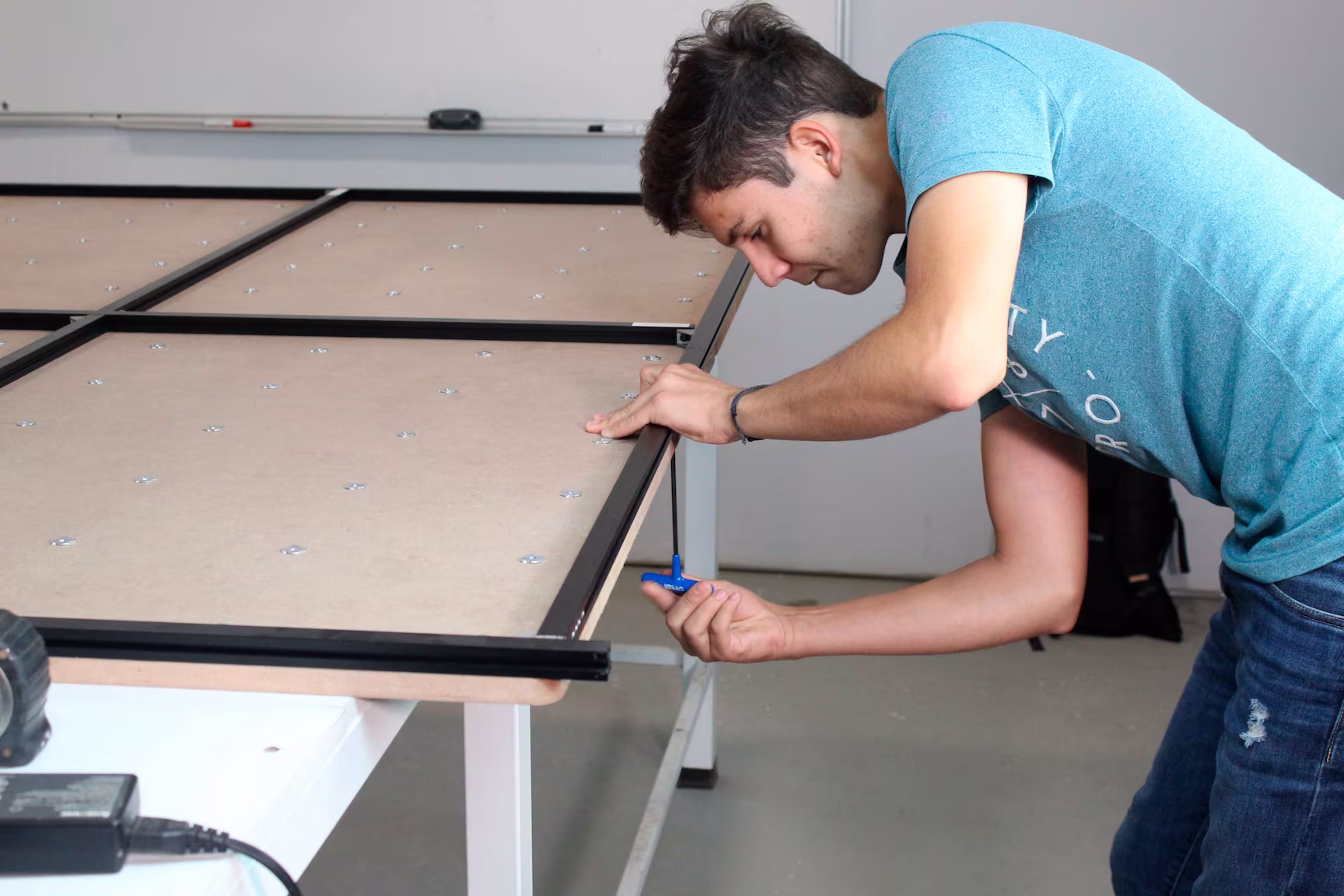

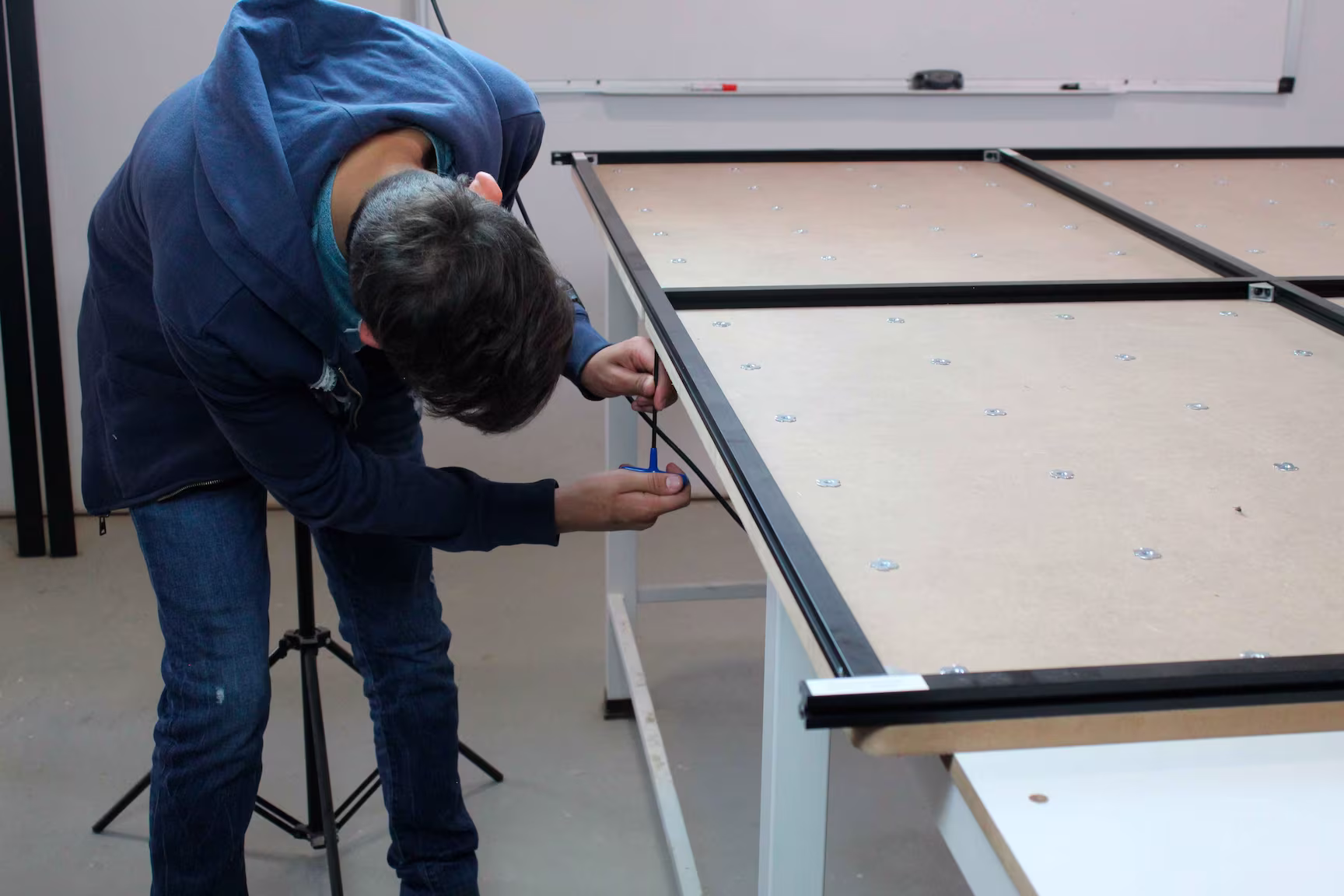

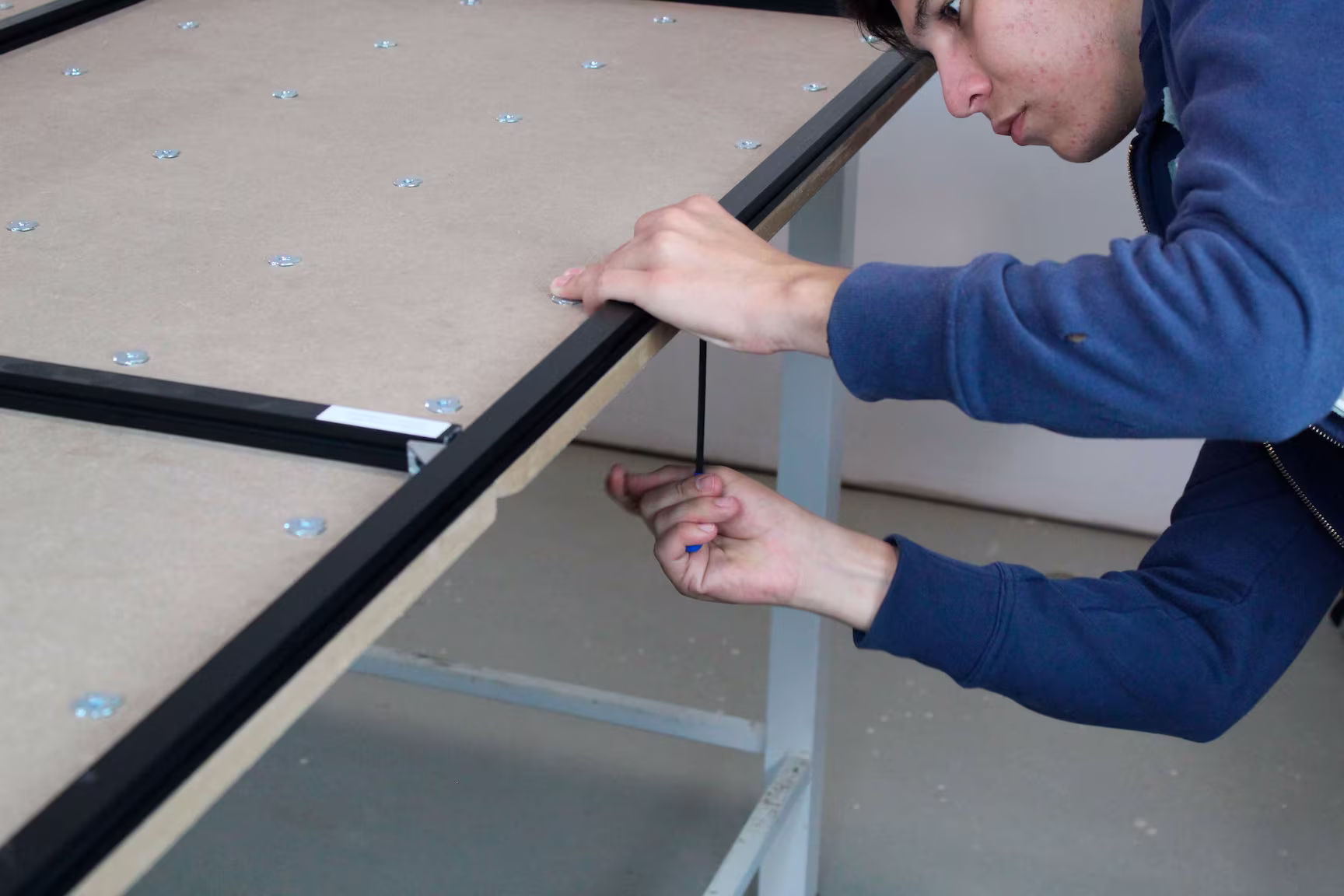

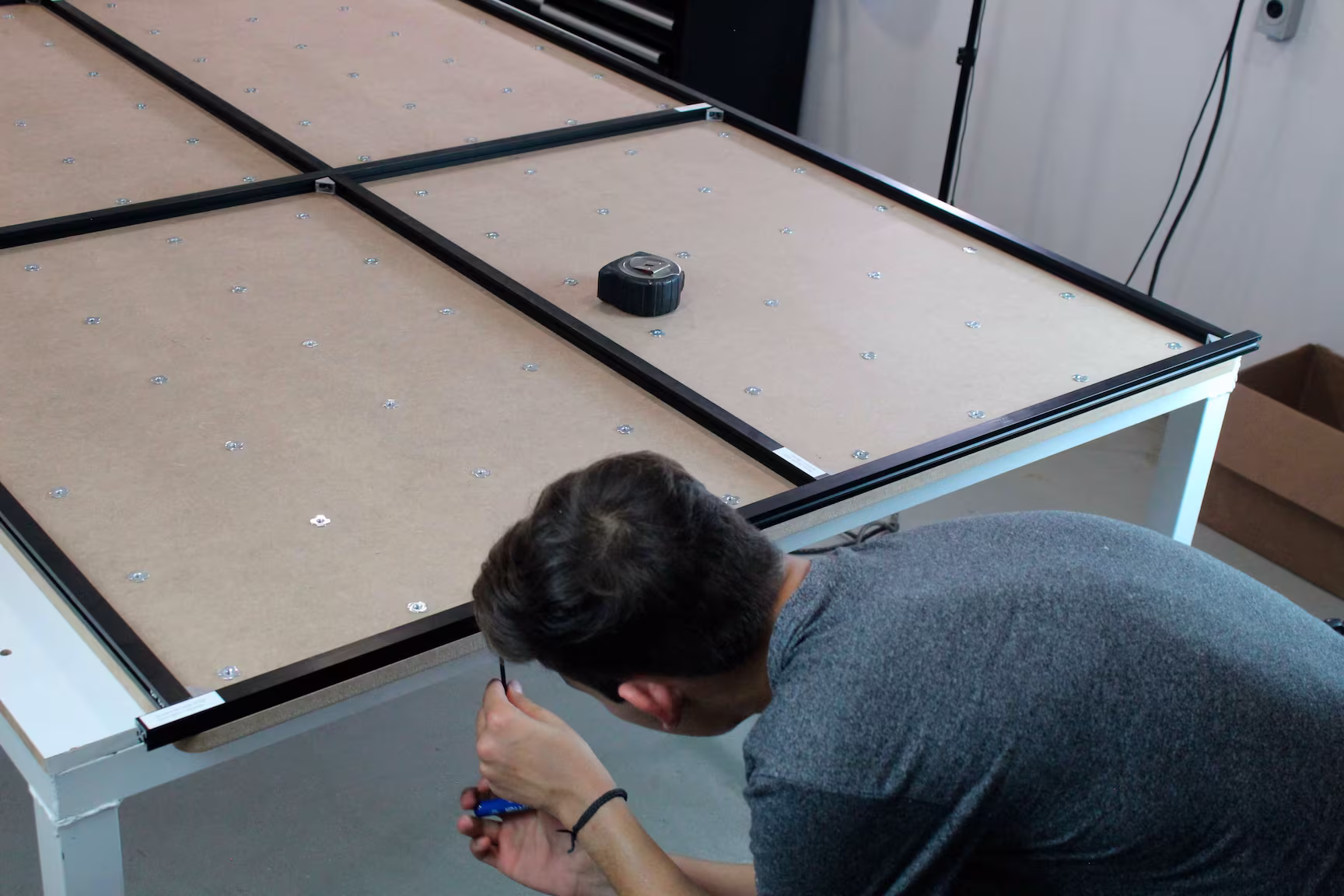

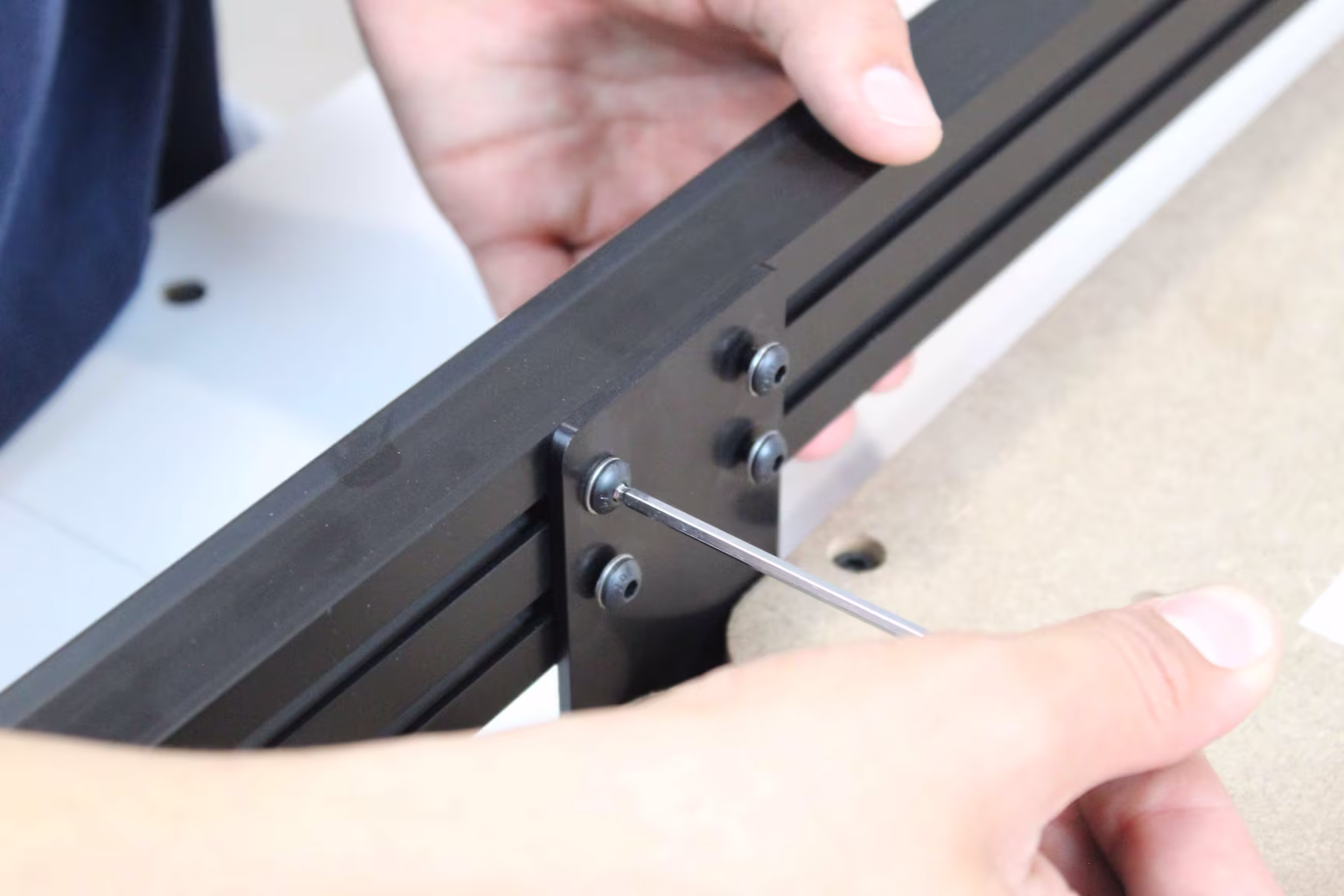

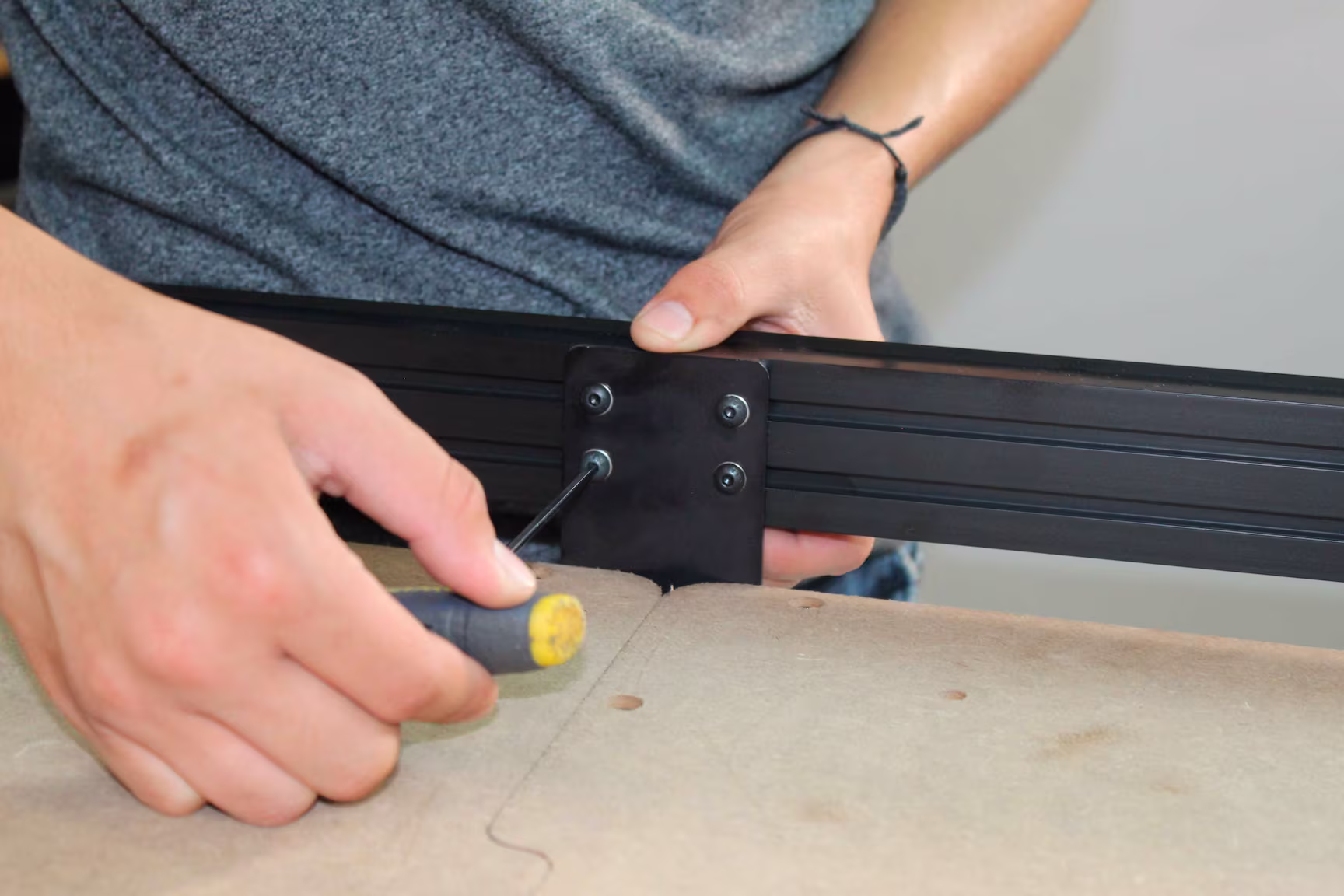

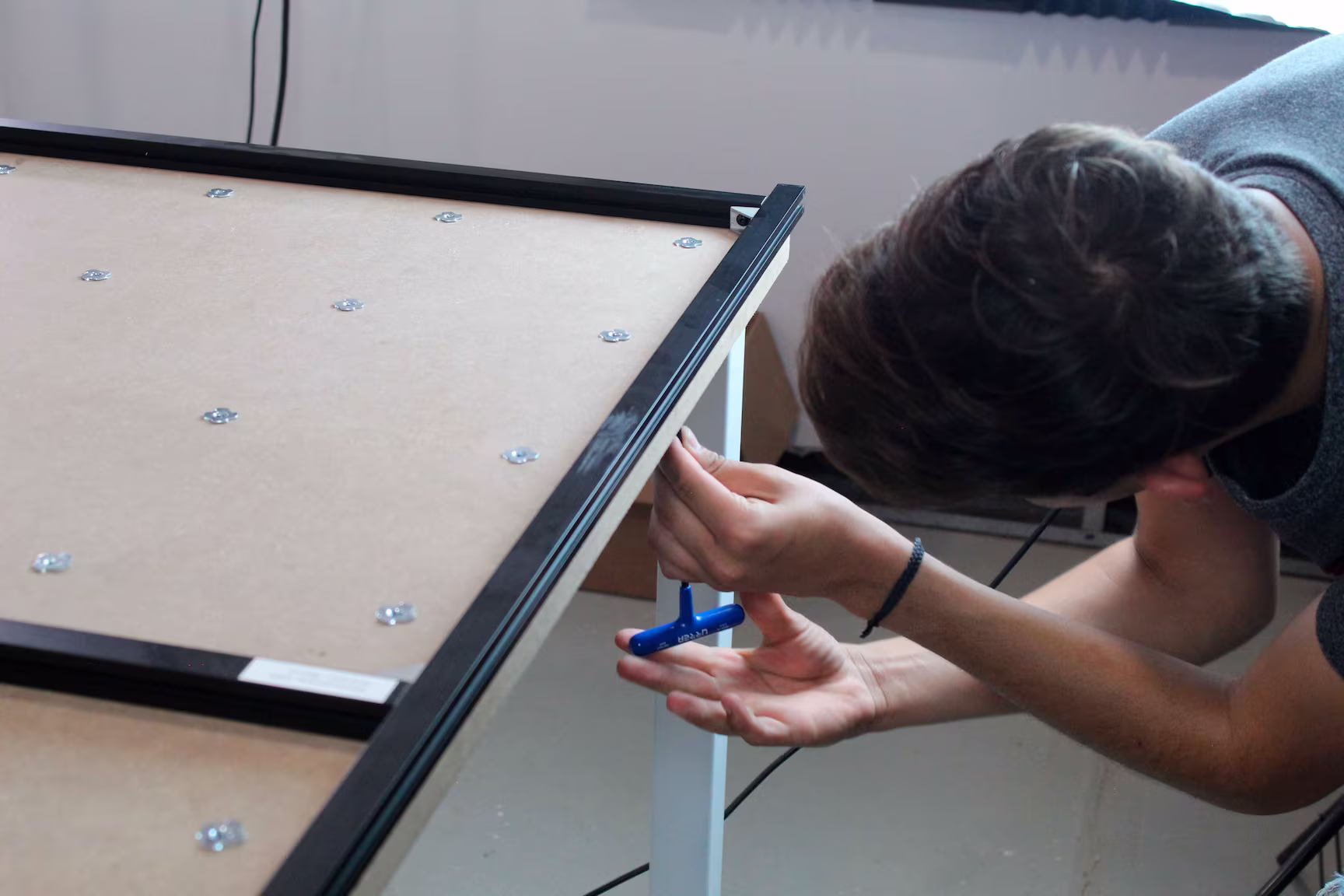

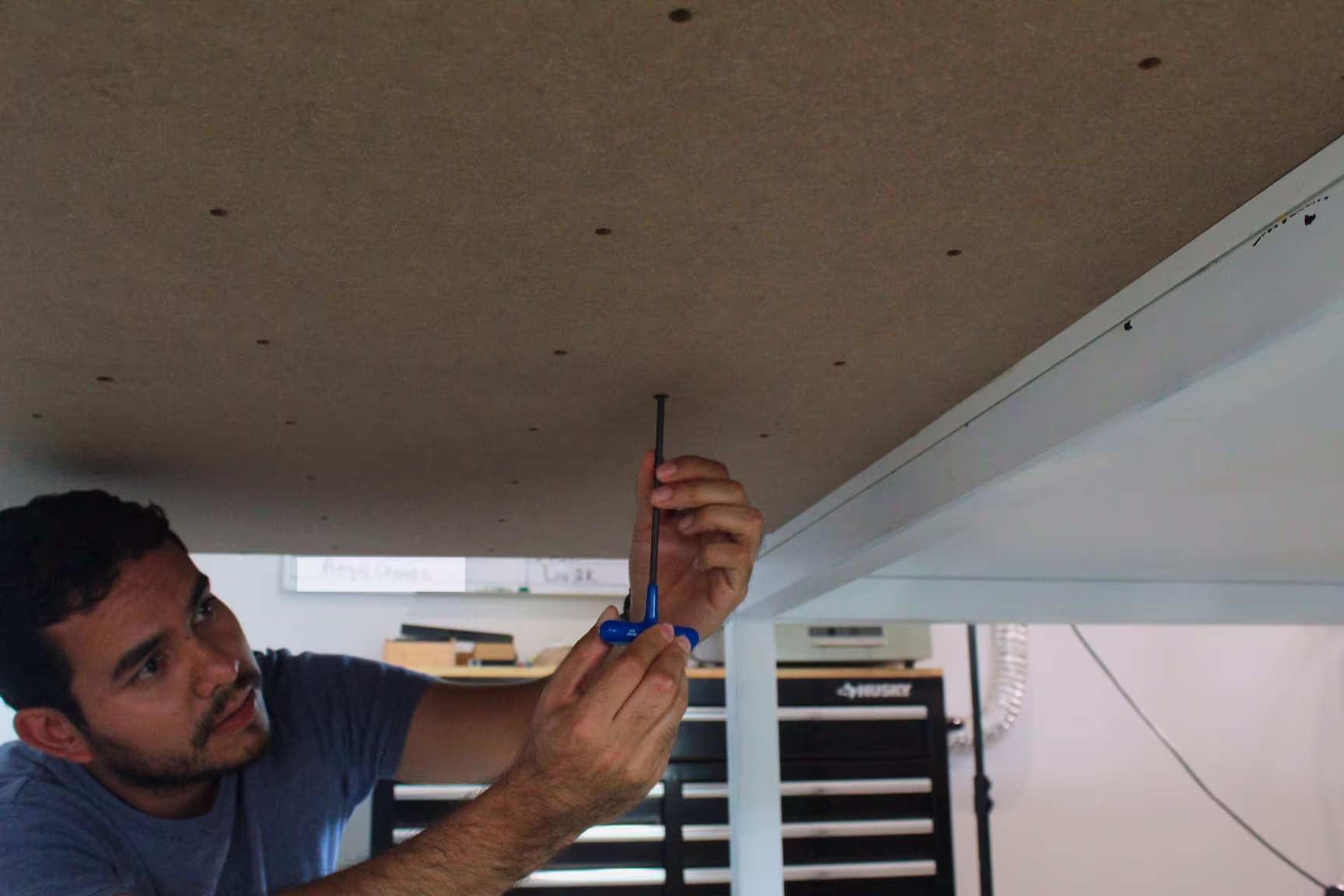

(12.3) - Atornillar el perfil. Ahora debemos atornillar el perfil. En las siguientes imágenes se muestra el proceso de atornillado del perfil.
(13) Atornillar el segundo perfil de 1450 mm (A2.004)
El siguiente perfil que vamos a atornillar es el segundo perfil de 1450 mm (número de parte A2.004). Este perfil es el de la parte superior. Para su instalación, se repite el mismo proceso (12) del perfil anterior.
En la siguiente imagen se muestra referencia del perfil.
(14) Atornillar uno de los perfiles de 1960 mm (A2.005)
El siguiente perfil que vamos a atornillar es uno de los perfiles de 1960 mm, con número de parte A2.005. Se puede elegir uno de los dos perfiles de 1960 mm, en esta parte no afecta cuál elijas. Para este ejemplo, vamos a elegir el perfil de la izquierda según nuestra base.
Nota
Para el equipo Lía 1k este proceso se realiza con uno de los perfiles de 960 mm con número de parte A2.003.
Nota
Para el equipo Lía 3k este proceso se realiza con uno de los perfiles de 2960 mm con número de parte A2.008.
(14.1) - Ubicación del perfil. La siguiente imagen muestra la ubicación del perfil que vamos a atornillar. De igual manera que en perfil anterior, se enumeran los tornillos.
1
2
3
4
5
6
7
8

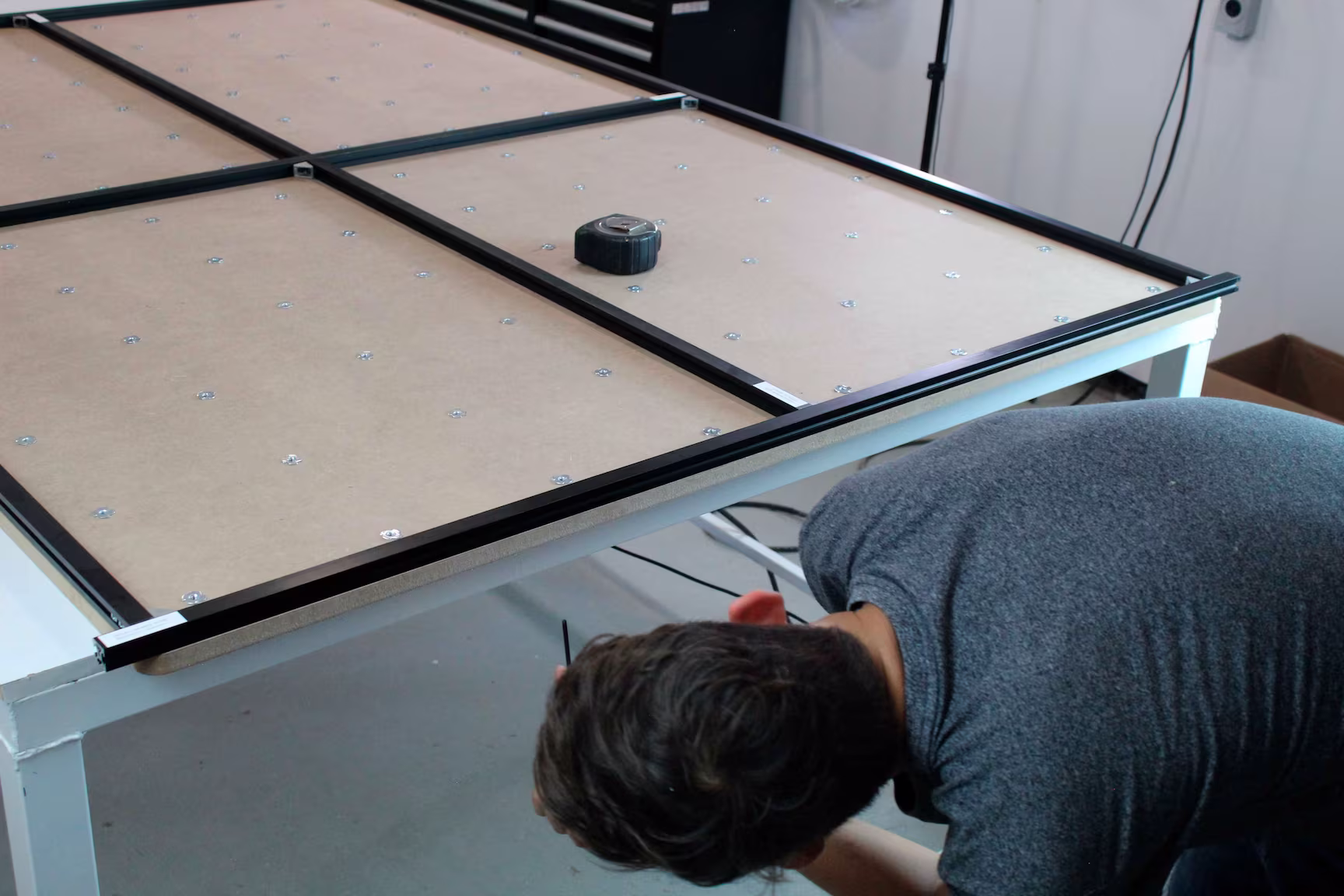

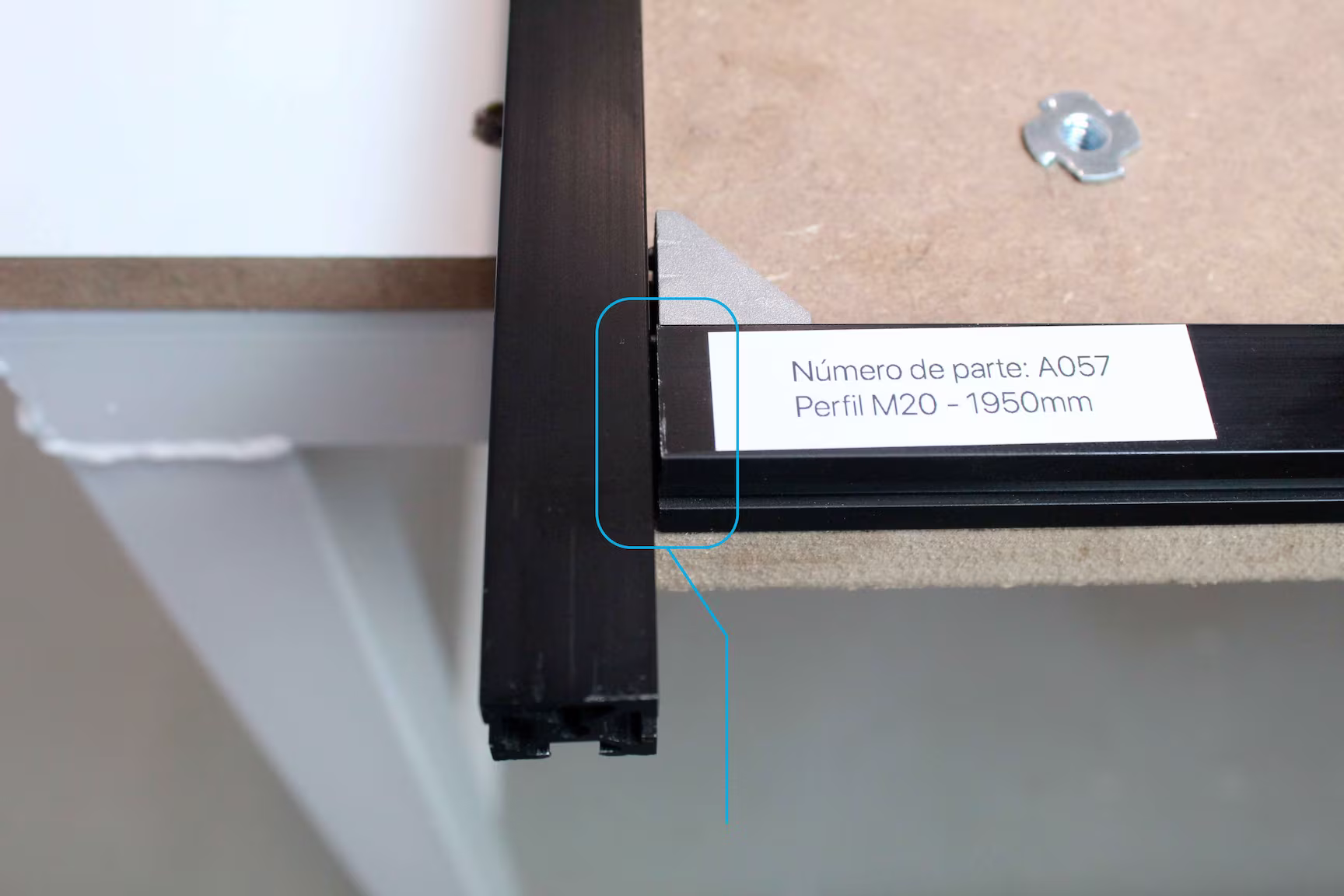

(14.2) - Preajuste de posición. Antes de comenzar a atornillar el perfil, vamos a realizar un pre-ajuste. Esto consiste en poner el perfil con una separación de 1 milímetro con respecto al perfil de 1450 mm (número de parte A2.004). Esta separación no afecta en nuestra base ni en el armado. En la siguiente imagen se muestra esta separación.
Separación de ~1mm
Recordemos que no hemos atornillado el perfil de 1960 mm (A2.005) por lo que no debemos tener problemas al momento de moverlo y ajustarlo.
Nota
Para el equipo Lía 1k este proceso se realiza con el perfil de 960 mm con número de parte A2.003 y con el perfil de 1000 mm con número de parte A2.002.
Nota
Para el equipo Lía 3k este proceso se realiza con el perfil de 2960 mm con número de parte A2.008 y con el perfil de 1450 mm con número de parte A2.004.

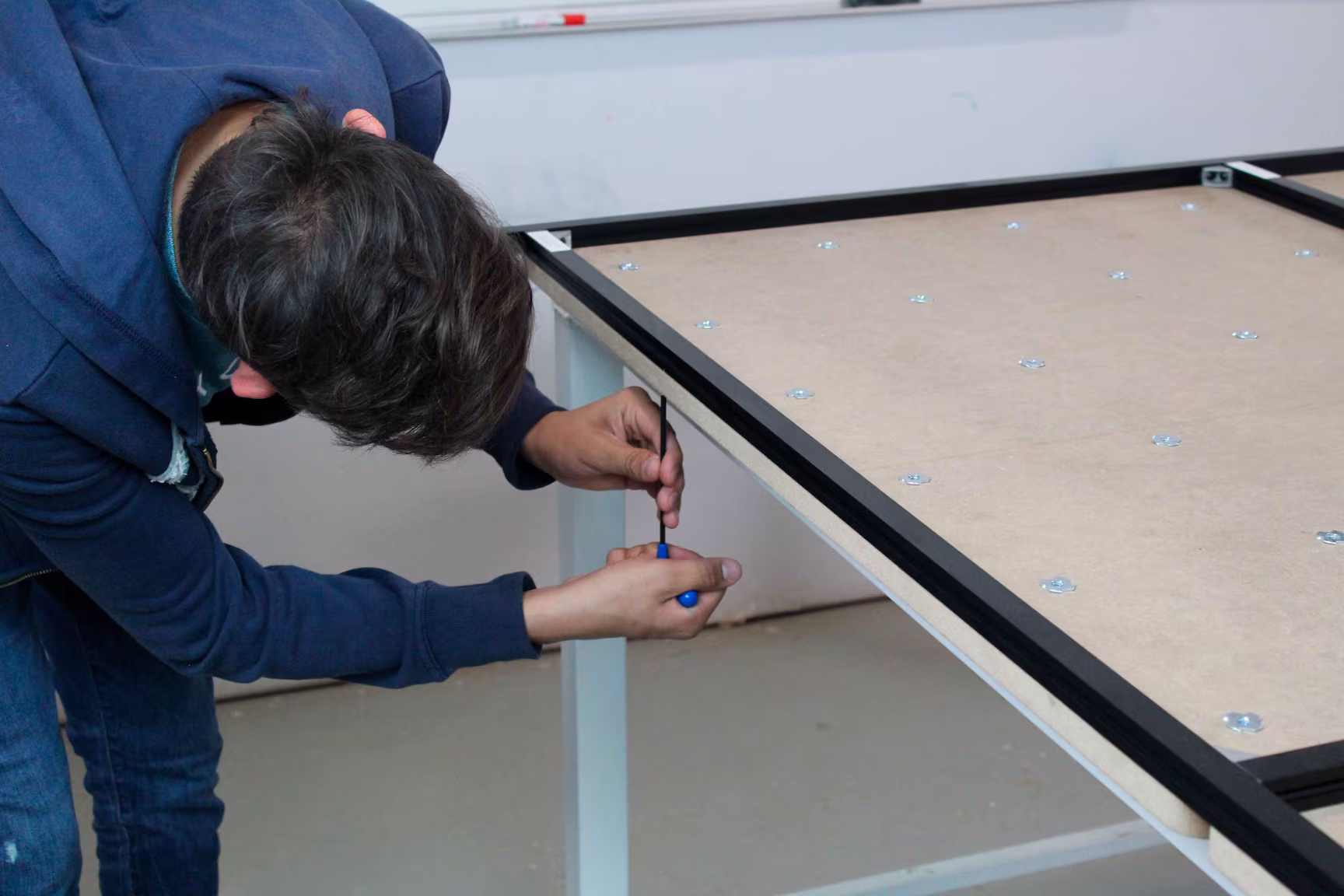

(14.3) - Atornillar tornillos 1, 2, 3 y 4. Cuando ya tenemos la separación del paso anterior, ya podemos comenzar con el atornillado pero, solo vamos a atornillar los tornillos 1, 2, 3 y 4. Es importante que solo atornillemos estos tornillos porque en el paso siguiente haremos un ajuste de posición. En las siguientes imágenes se muestra el proceso.
Nota
Para el equipo Lía 1k, basta con atornillar los 4 tornillos para haber finalizado el paso (14).
Nota
Para el equipo Lía 3k, hay 3 secciones de 4 tornillos cada una. En este paso se atornillan dos secciones y se deja una sección sin atornillar para hacer ajustes en el siguiente paso.

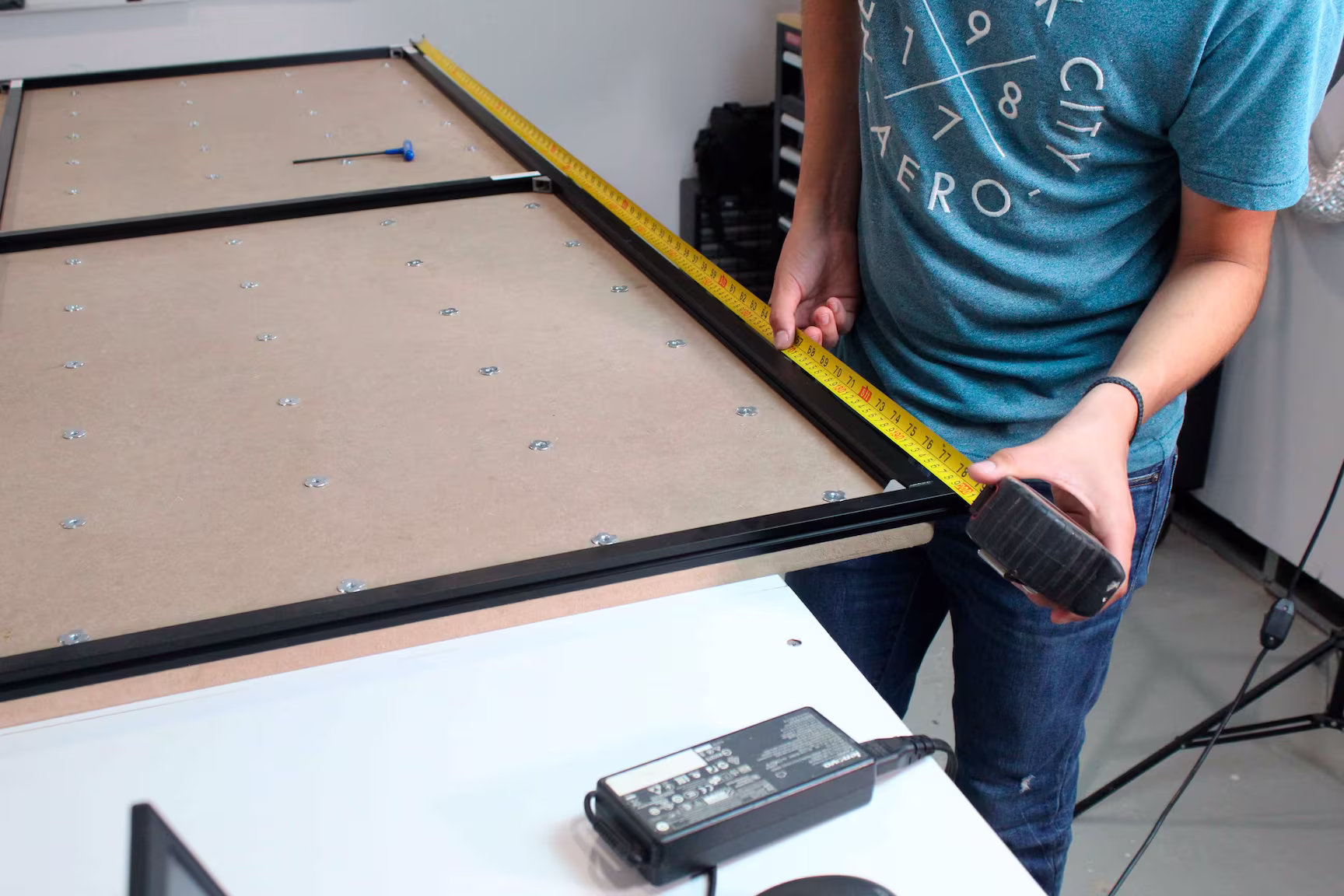

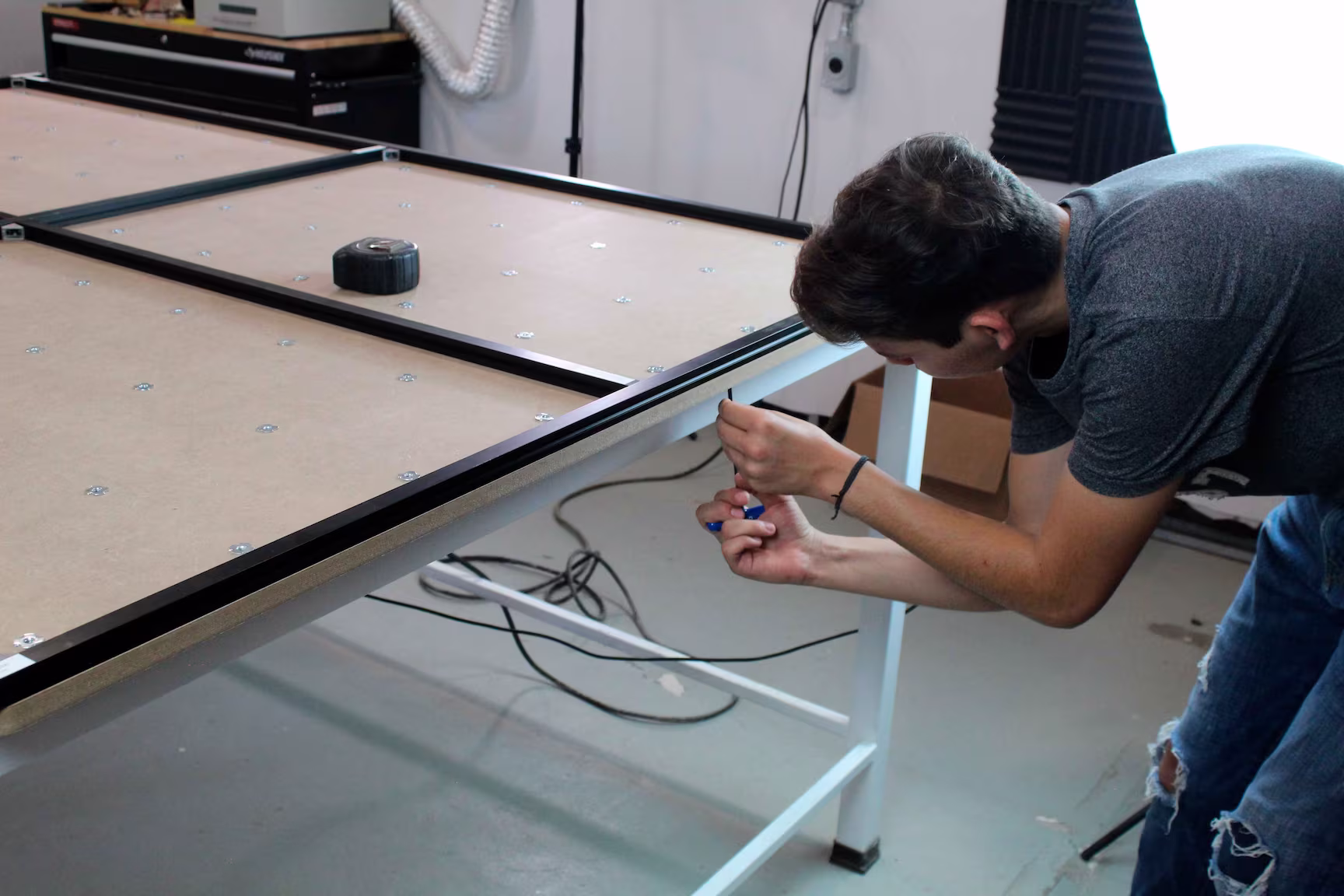

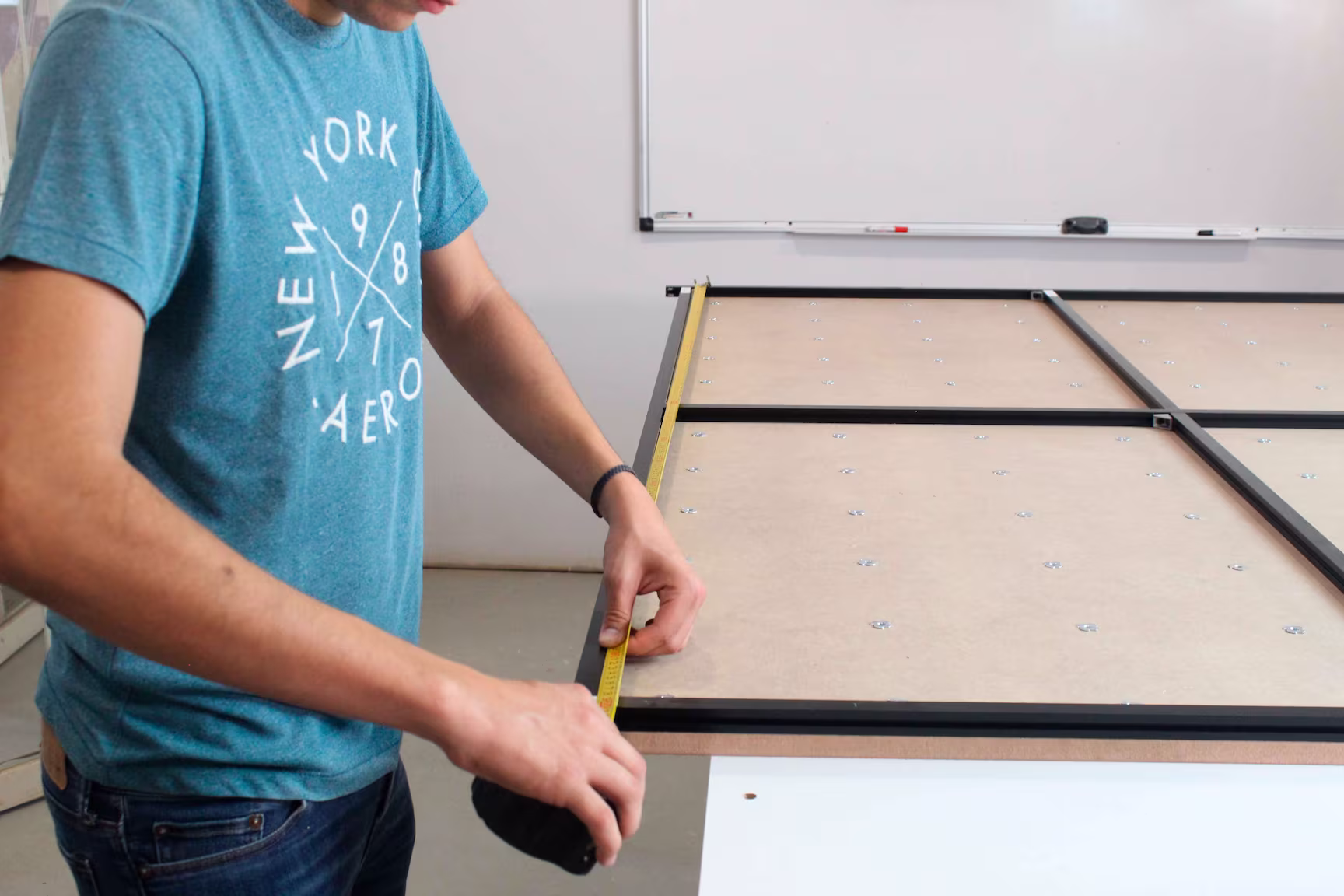

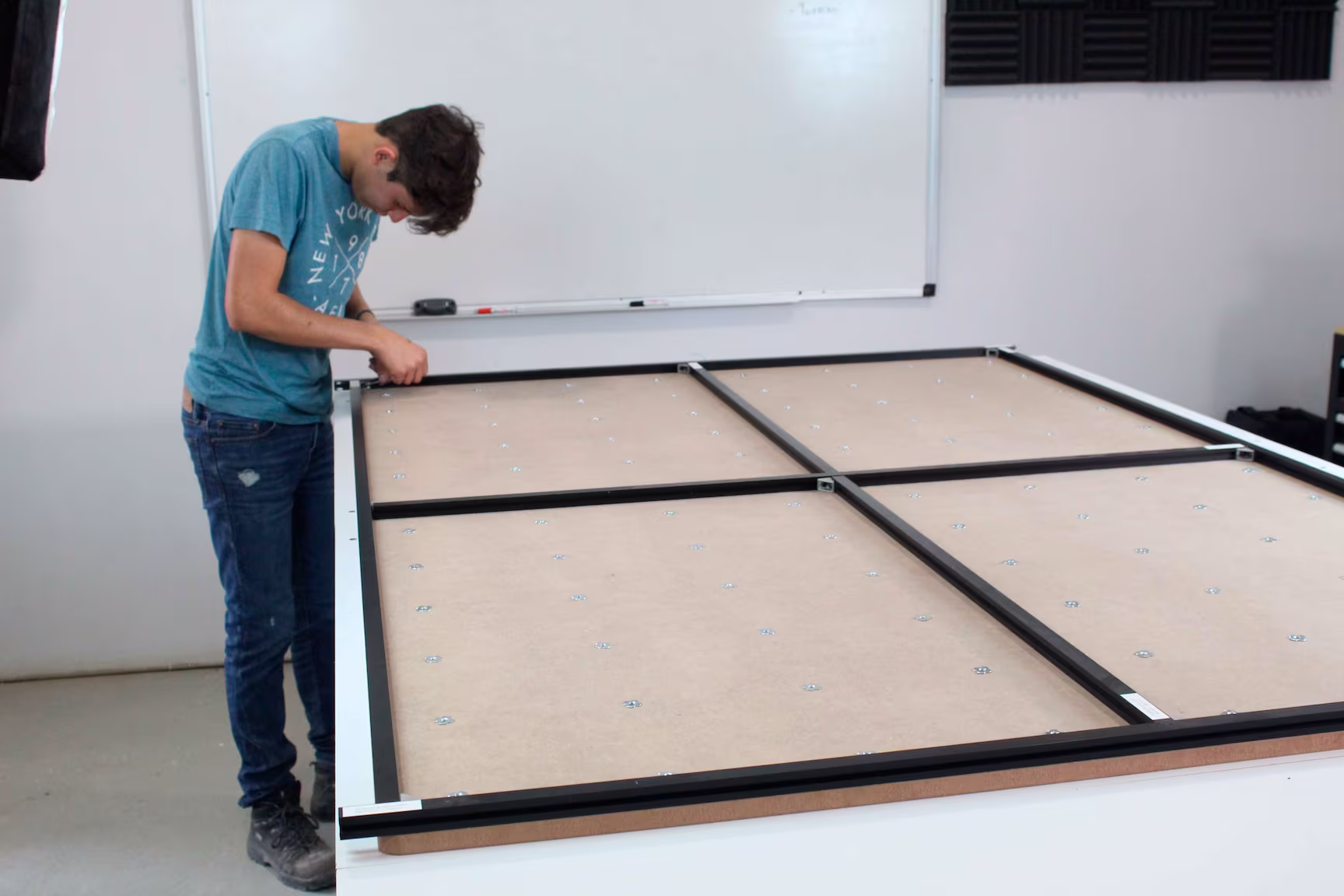

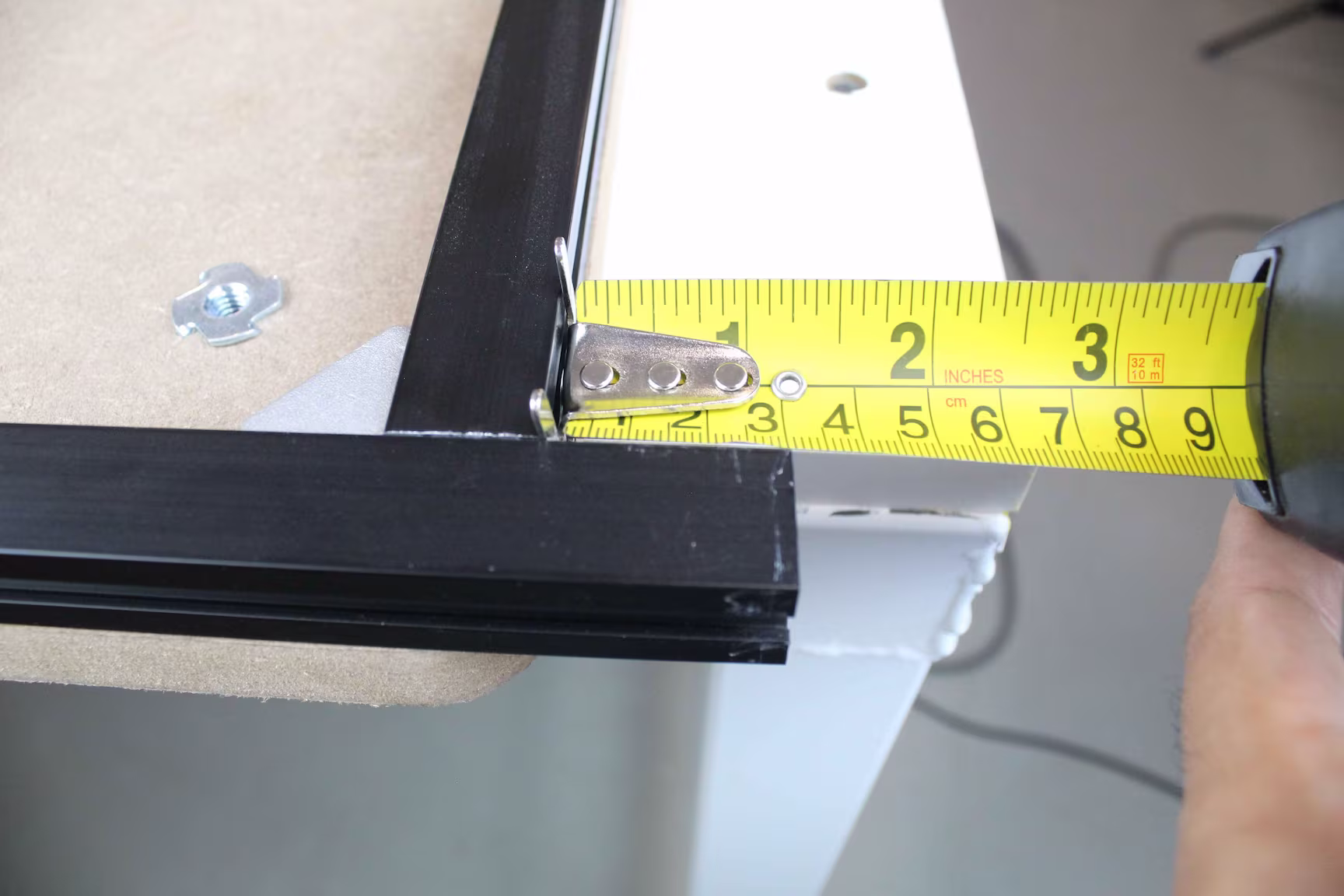

(14.4) - Ajuste de posición. En este paso vamos a ajustar lo largo de nuestro equipo. Para este caso, el modelo 2k, el largo es de 2000 mm (2 metros).

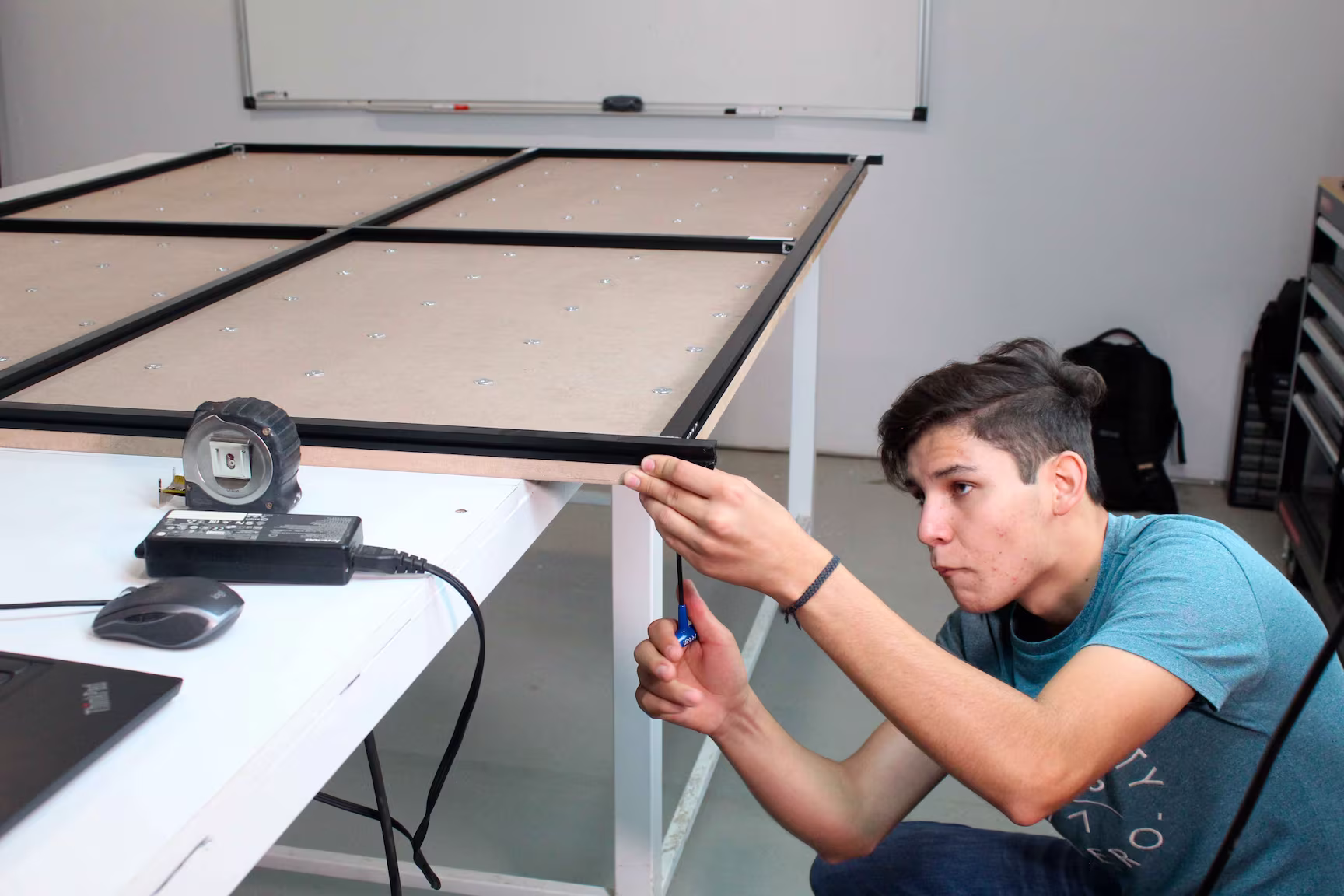

En las siguientes imágenes se muestra la medición. Para darle el ajuste, solo debemos empujar o jalar según lo requiera. Esta medida es de extremo a extremo.
Nota
Para revisar las dimensiones puedes apoyarte en los planos de perfil para cada uno de los modelos de Lía.
Nota
Para el equipo Lía 1k este paso se puede omitir porque el largo del equipo no se determina por ninguna unión entre bases. La dimensión del largo de este modelo es de 1000 mm.
Nota
Para el equipo Lía 3k esta dimensión es de 3000 mm.
(14.5) - Atornillar de los tornillos 5, 6, 7 y 8. Después de tener el ajuste de posición, cuando ya tenemos nuestro equipo a medida exacta, ya podemos atornillar los tornillos 5, 6, 7 y 8. En las siguientes imágenes se muestra el proceso.
Nota
Para el equipo Lía 1k se puede omitir este paso.
Nota
Para el equipo Lía 3k este paso aplica para los 4 tornillos de la última sección. Serían los tornillos 9, 10, 11 y 12 respectivamente.
(15) Atornillar el segundo perfil de 1960 mm (A2.005)
En este paso vamos a atornillar el segundo perfil de 1960 mm. Para este ejemplo, sería el perfil del lado derecho. El proceso es el mismo que en el perfil anterior.
15.1 - Ubicación del perfil.
15.2 - Preajuste de posición.
15.3 - Atornillado de los tornillos 1, 2, 3 y 4.
15.4 - Ajuste de posición.
15.5 - Atornillado de los tornillos 5, 6, 7 y 8.
Nota
Para el equipo Lía 1k este proceso se realiza con el perfil de 960 mm con número de parte A2.003 y con el perfil de 1000 mm con número de parte A2.002.
Nota
Para el equipo Lía 3k este proceso se realiza con el perfil de 2960 mm con número de parte A2.008 y con el perfil de 1450 mm con número de parte A2.004.

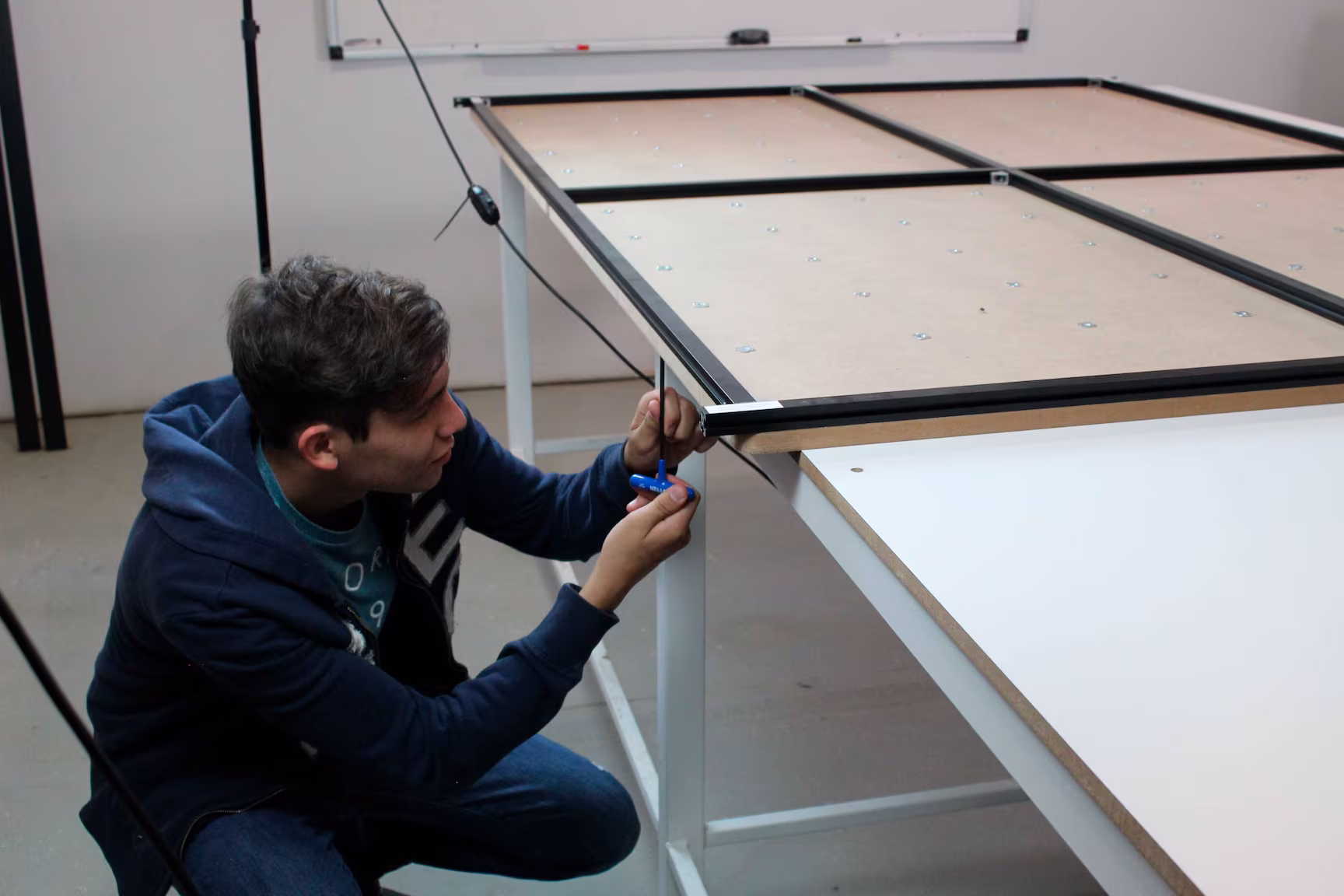

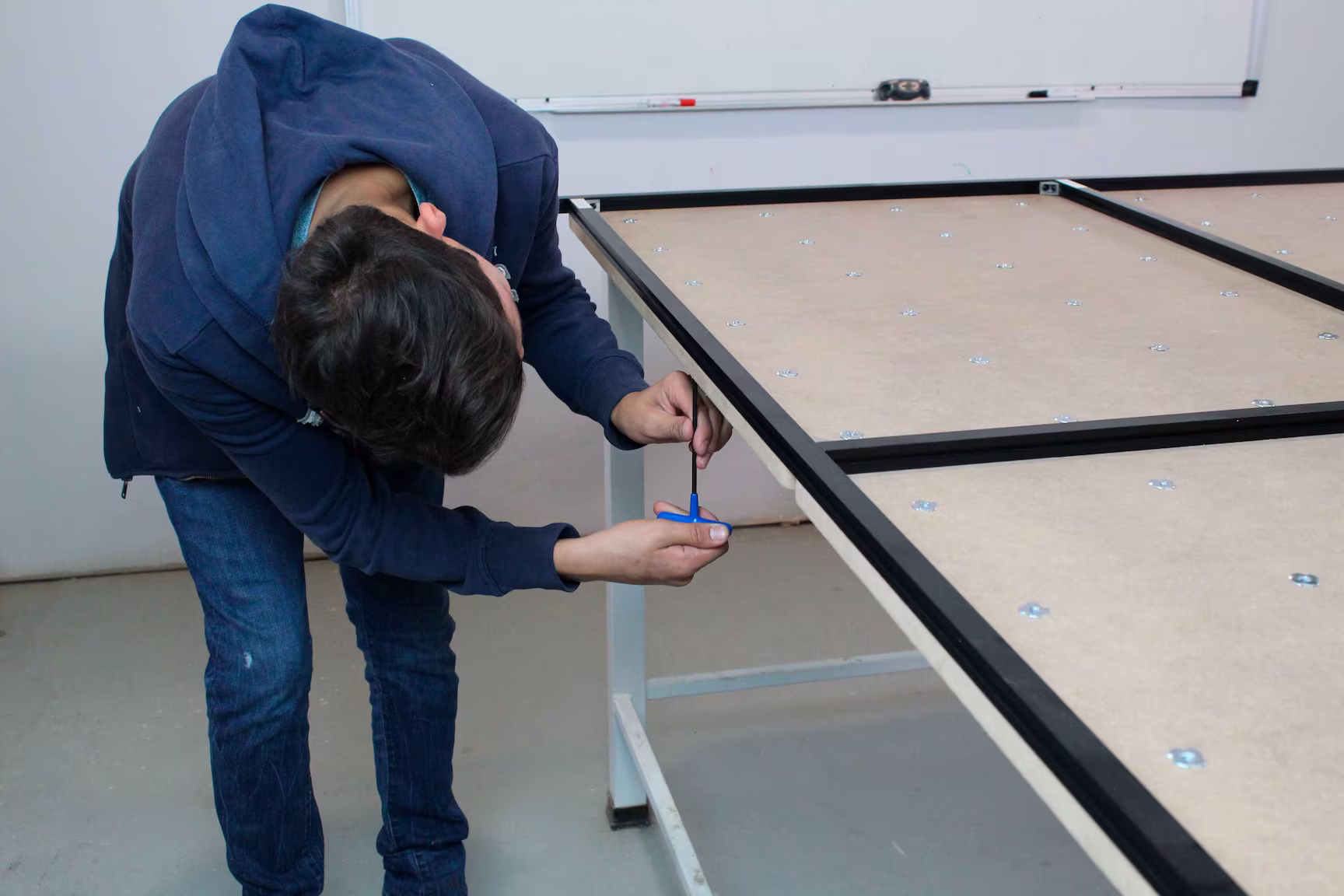

En las siguientes imágenes se muestran algunos momentos del proceso.
(16) Atornillar los perfiles del interior
El siguiente proceso es atornillar todos los perfiles faltantes, en este caso, los perfiles del interior de toda la base de mdf. Aquí no es importante el orden en que se atornille. Lo importantes de este proceso es que puedas atornillar la mayoría de estos. En la siguiente imagen se muestran los perfiles a los que nos referimos.
Nota
Para el equipo Lía 1k sólo se tiene un perfil en el interior. Este perfil es el de 960 mm con número de parte A2.003.
Nota
Para el equipo Lía 3k se tienen más perfiles en el interior. Dos de ellos son de 1348.65 mm con número de parte A2.007, dos de 980 mm con número de parte A2.006 y uno de 960 mm con número de parte A2.003.
Nota
En este proceso se recomienda tratar de apretar todos los tornillos, o la mayoría de estos, ya que en los siguientes pasos se volteara toda la base y lo ideal es que sea lo más rígida posible.
En las siguientes imágenes se muestran algunos momentos del proceso.
Lo difícil de este proceso es que se necesita que la base de mdf sobresalga de la mesa en donde se está ensamblando para que podamos atornillar.
(17) Atornillar todas las escuadras
En este proceso debemos atornillar todas las escuadras y dejarlas fijas contra los perfiles. Estas escuadras proporcionan mayor rigidez a la base de mdf.
Cada una de las escuadras tienen dos tornillos con su respectiva tuerca. En la siguiente imagen se muestra una escuadra y se señalan dichos tornillos.
Tornillos para
cada escuadra

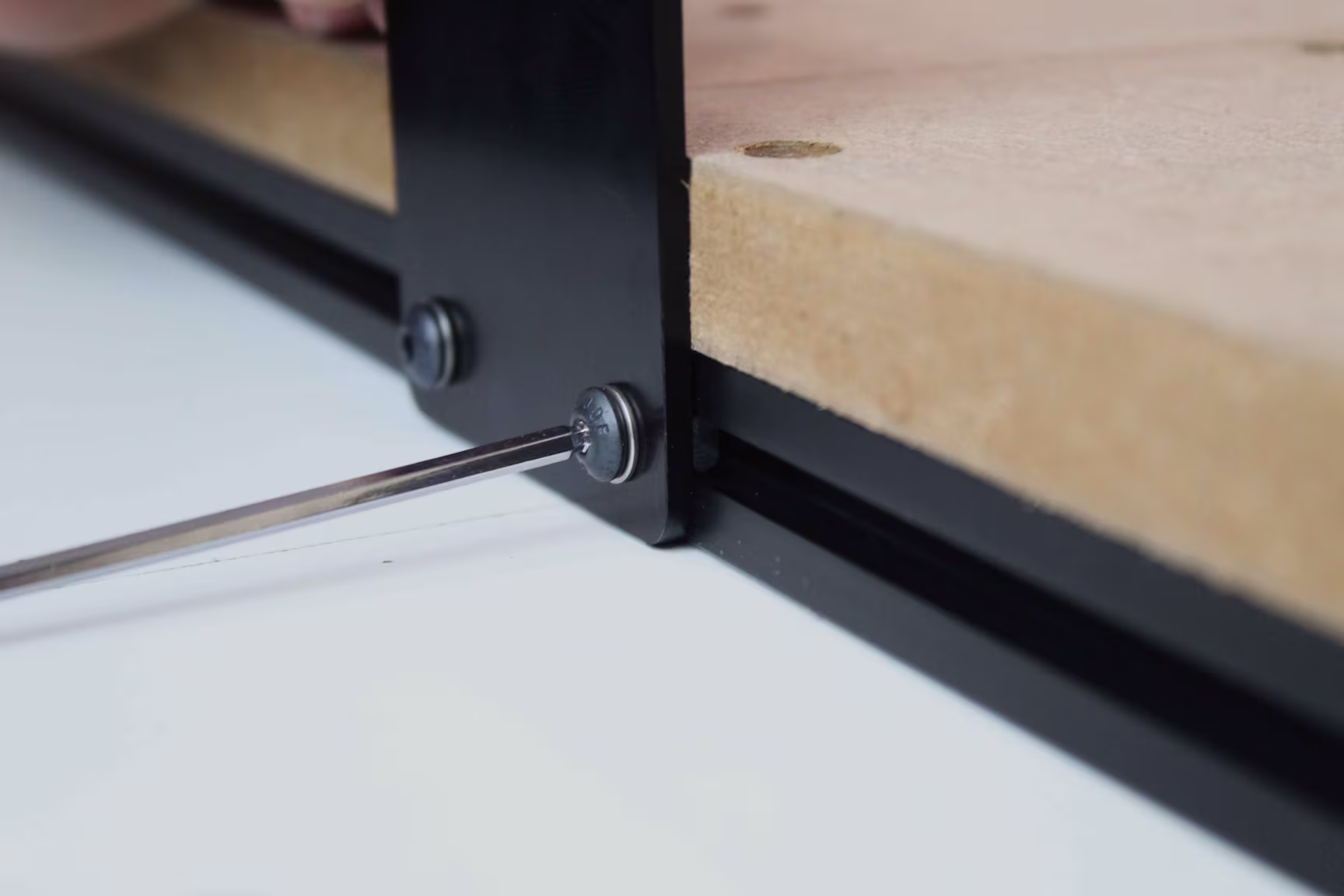

El proceso de atornillado de cada escuadra es simple, solamente apretar los tornillos. En la siguiente imagen se muestra este proceso.
Es importante que cada cara de la escuadra esté perfectamente pegada contra el perfil. En la siguiente imagen se muestra cómo deberían quedar las caras de la escuadra totalmente pagadas a los perfiles, independientemente de que exista una una separación entre ellos.
Pared de escuadra
con pared de perfil
En las siguientes imágenes se muestran algunos momentos del proceso del atornillado de todas las escuadras.
(18) Girar la base de mdf "boca arriba"
Ahora es momento de volver a girar la base de mdf. En este caso, como ya tenemos todo atornillado (perfiles y escuadras), las bases de mdf ya forman un solo cuerpo.
Nota
Para realizar el giro, en el modelo 2k y 3k, se recomienda pedir ayuda y realizar el movimiento entre varias personas para evitar flexiones en la estructura.

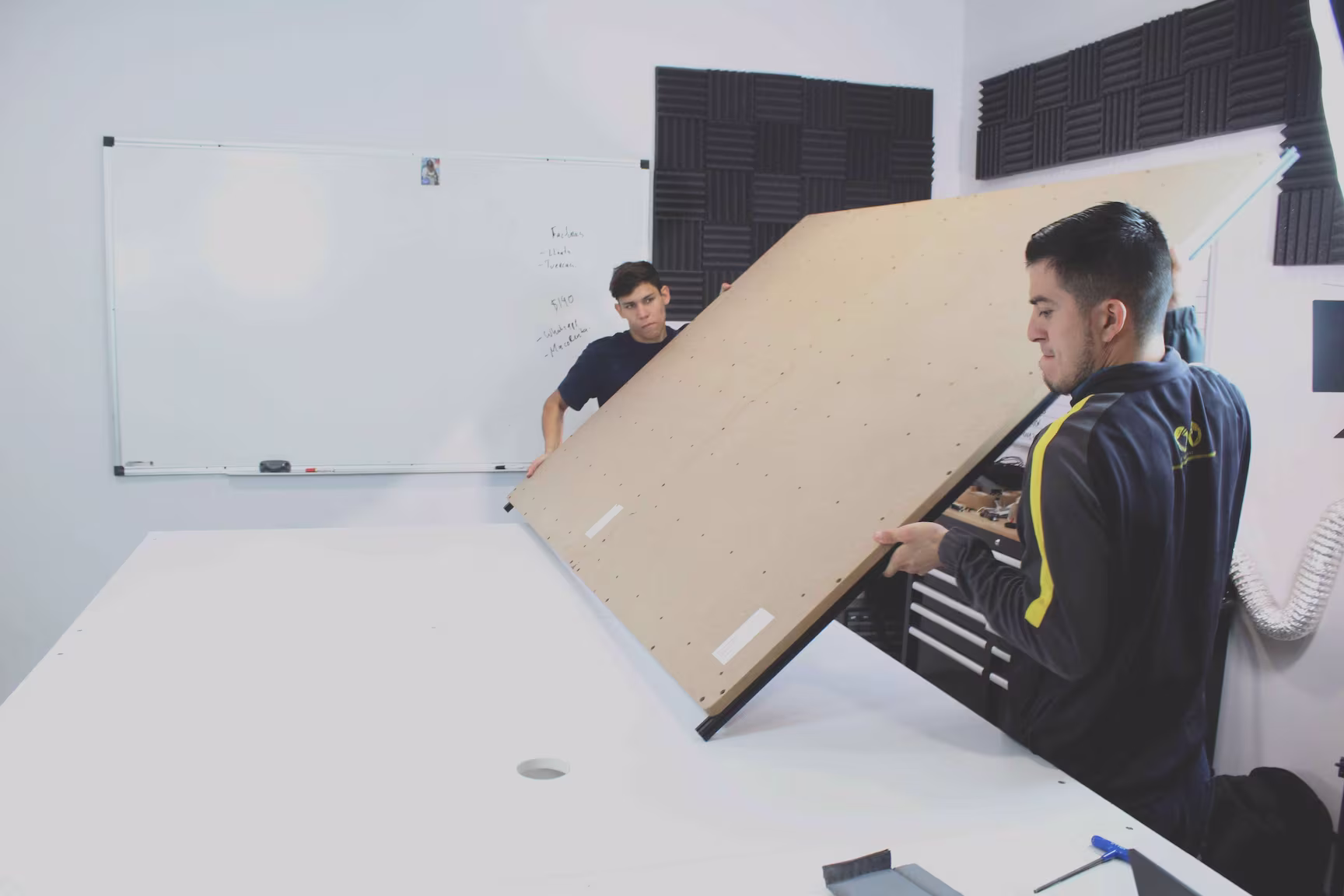

En las siguientes imágenes se muestra un ejemplo de cómo girar la base.

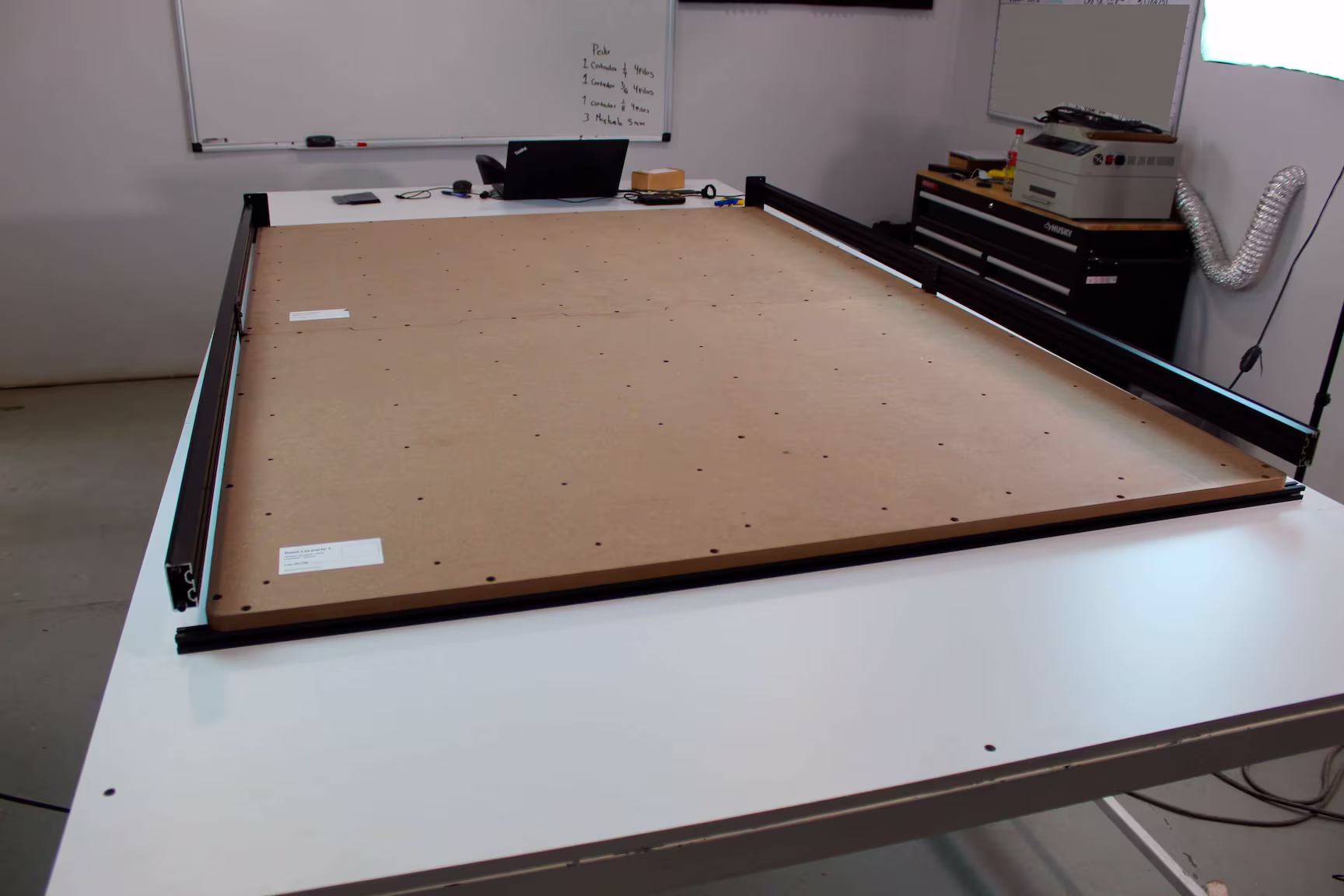

En la siguiente imagen se muestra la base de mdf girada.
¡Felicidades! En este momento ya puedes tomar un descanso. El armado de la base de mdf es la parte mas difícil de todo el ensamble de Lia.
Segundo paso. Ensamblar perfiles VFreiman para eje Y
En este segundo paso vamos a colocar los dos perfiles VFreiman que corresponden al eje Y. Estos perfiles tienen la misma medida que el largo de nuestro equipo. Para el modelo 2k, son de 2000 mm (2 metros).
(19) Colocar soporte del lado izquierdo
Para colocar nuestros perfiles VFreiman debemos tener sus respectivos soportes ya instalados. En este paso instalaremos los soportes.
Nota
Para el equipo Lía 1k se puede omitir este paso (19) ya que no necesita soportes.

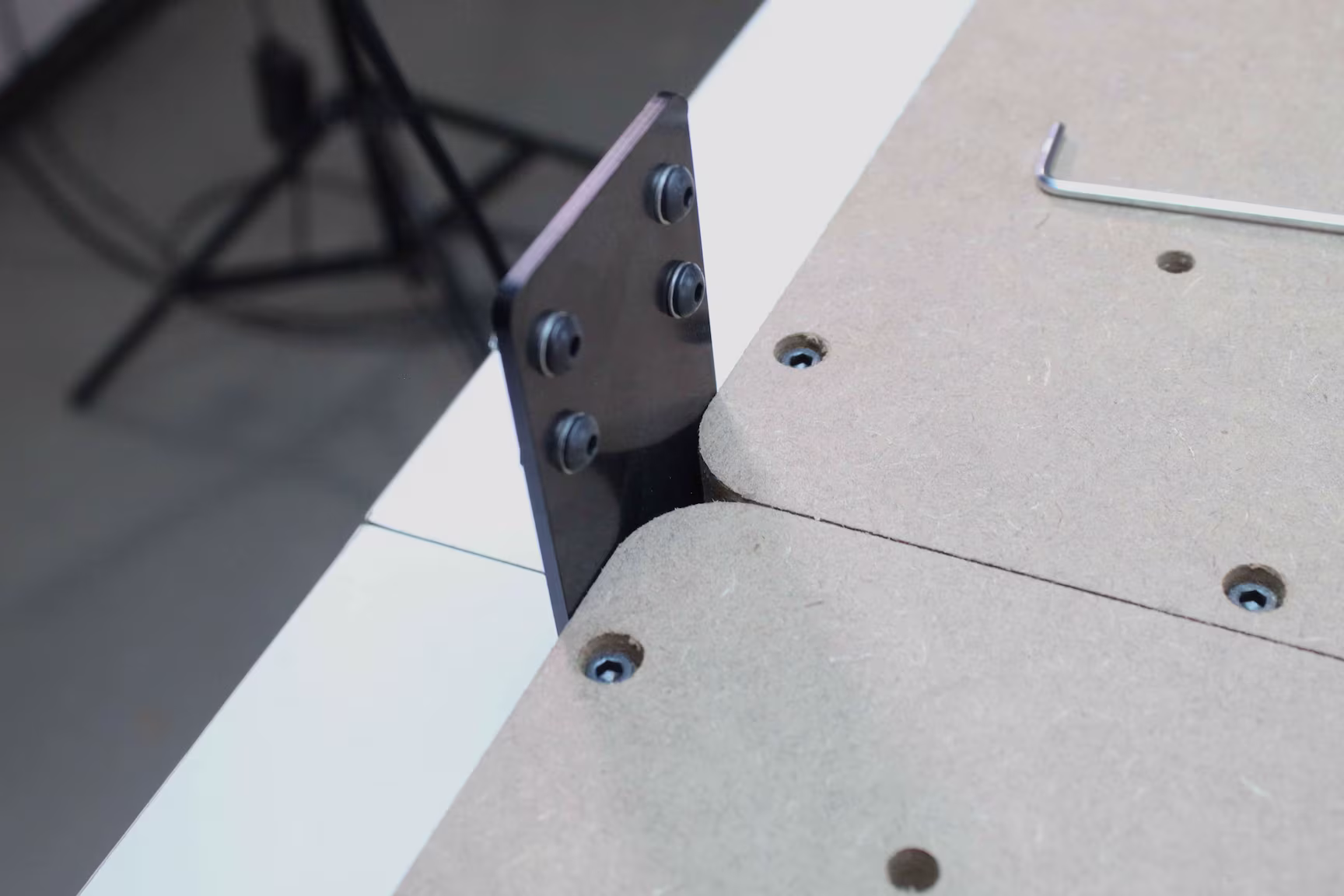

(19.1) - Ubicación de los soportes. Lo primero que debemos hacer es ubicar en donde van los soportes. Para este caso, el modelo 2k, van a la mitad de la base de mdf. En la siguiente imagen se muestra la ubicación de cada uno de los soportes, tanto izquierdo como derecho.
Ubicación de
soporte izquierdo
Ubicación de
soporte derecho
Nota
Para el modelo 3k se usan 4 soportes, uno en cada una de las uniones de las bases.
En las siguientes imágenes se muestra una vista de cerca de cada zona. Como ayuda de dónde colocar los soportes, nos podemos guiar de la unión entre las bases de mdf.
Ubicación del
soporte izquierdo
Ubicación del
soporte derecho
(19.2) - Ubicar las tuercas para el soporte izquierdo. Para la colocación del soporte debemos hacer uso de dos tuercas. Estas tuercas son las que insertamos en el perfil de 1960 mm (A2.005) en el paso (9), y que son las mismas que hemos retirado de los soportes. En la siguiente imagen se muestran las tuercas del lado izquierdo. En este costado tenemos un total de cuatro tuercas. Usaremos dos de ellas y, las otras dos las dejaremos libres por el momento.
Tuercas a usar para
soporte izquierdo
Tuercas libres
por el momento
Nota
Para el equipo Lía 3k se tienen 6 tuercas del lado izquierdo. Las dos primeras las usaremos para un soporte, las dos siguientes las dejaremos libres y, las dos últimas las usaremos para otro soporte. Recordemos que este modelo llevará dos soportes por cada perfil del eje Y.

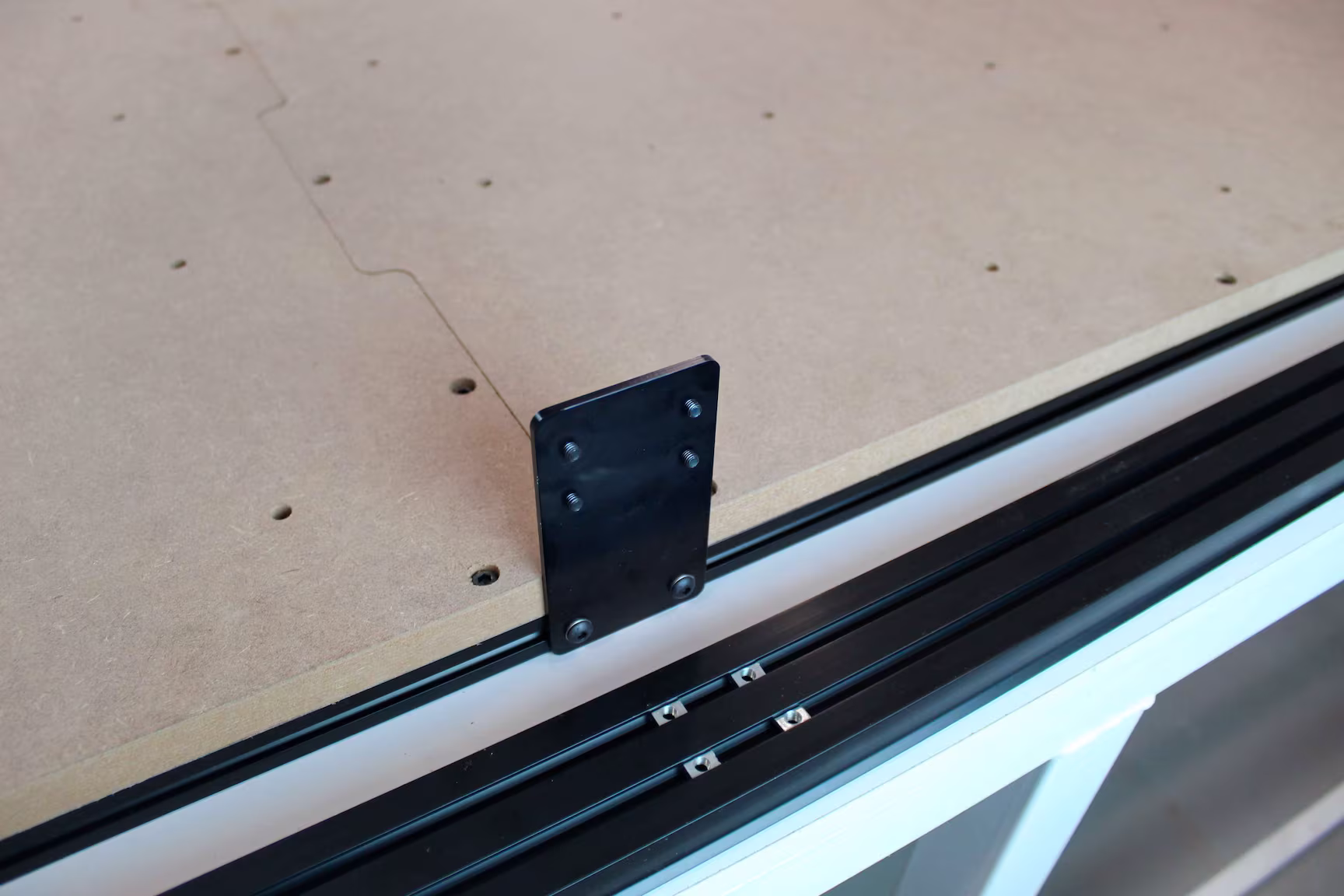

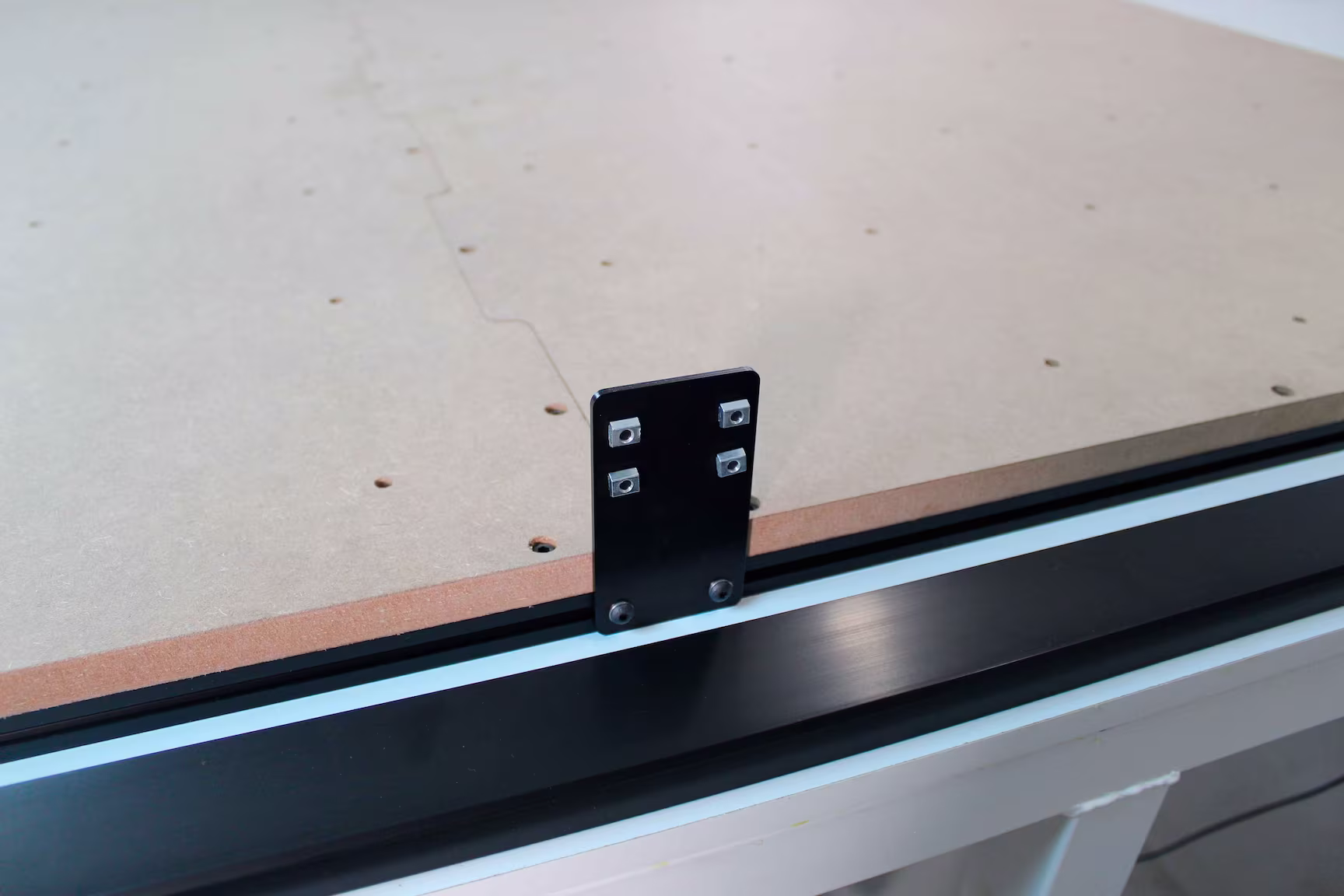

(19.3) - Ensamble del soporte. Para ensamblar el soporte, solo basta con atornillarlo sobre las tuercas. En las siguientes imágenes se muestra este proceso. Es importante notar que las cuatro tuercas del soporte deben quedar mirando hacia fuera del equipo.
(20) Colocar soporte del lado derecho

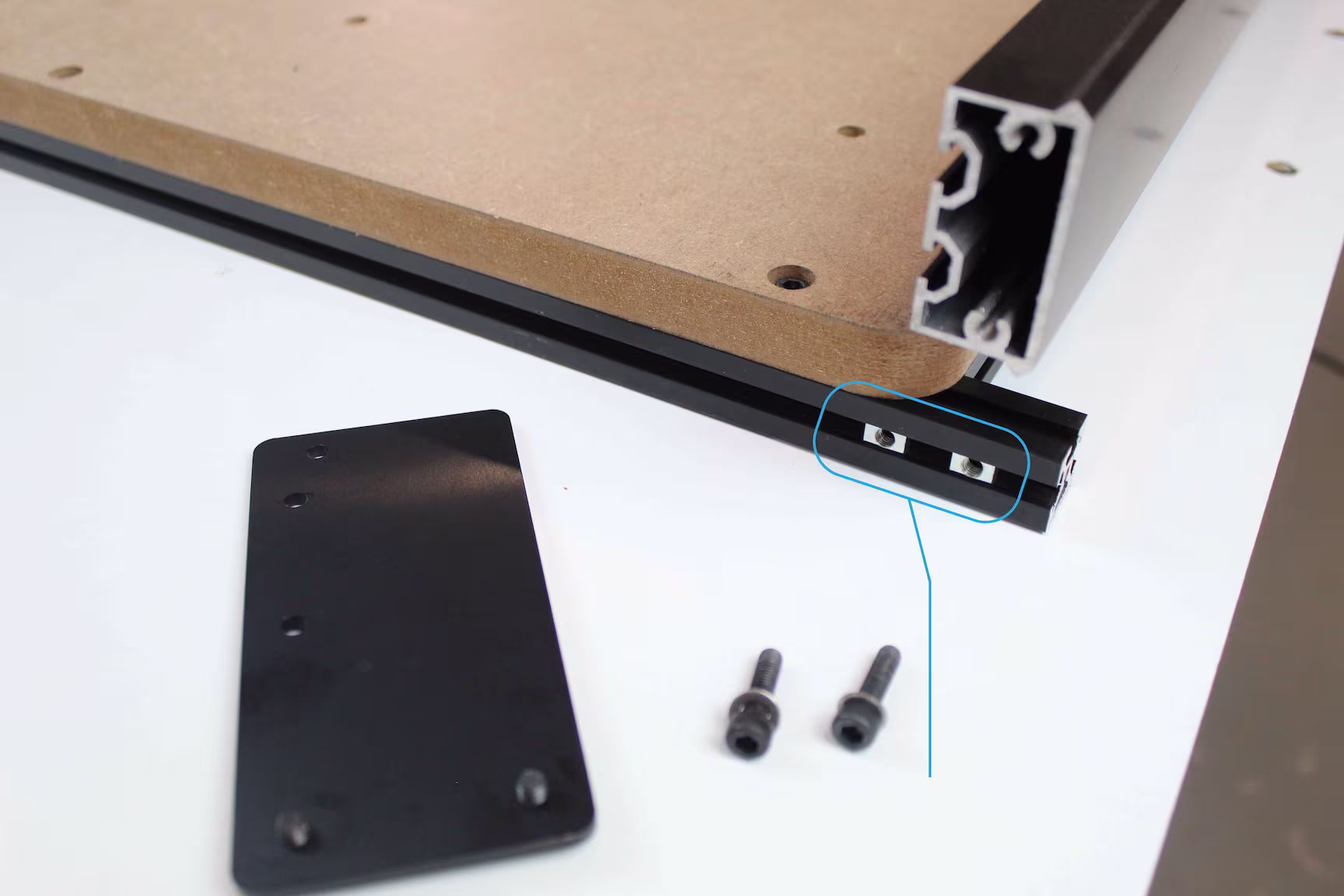

Ahora vamos a colocar el soporte del lado derecho del equipo. En este lado, solo tenemos dos tuercas que son las que vamos a usar. En la siguiente imagen se muestran estas dos tuercas.
Tuercas a usar para
el soporte derecho
Nota
Para el equipo Lía 3k tendremos 4 tuercas del lado derecho, las cuales las usaremos para los dos soportes que estarán del lado derecho del equipo.
Para la instalación del soporte, vamos a realizar el mismo proceso que el soporte del lado izquierdo.Las siguientes imagens muestran el proceso.
(21) Colocar el perfil VFreiman izquierdo
El siguiente proceso es ensamblar el perfil VFreiman en el soporte izquierdo. En realidad puedes comenzar con cualquiera de los dos. La elección con cual comenzar no afecta en el proceso.
(21.1) - Retirar las tuercas del soporte. En este paso vamos a retirar las cuatro tuercas que tiene el soporte. En las siguientes imágenes se muestra el proceso.
Tuercas en
el soporte
Cuidado de no
perder los tornillos
Tuercas retiradas
Nota
Tenga mucho cuidado en no perder los tornillos que quedarán libres cuando se retiren las tuercas.
(21.2) - Colocar las tuercas en el perfil VFreiman. En este paso vamos a colocar las cuatro tuercas en el perfil Vfreiman. Dos de ellas en una de las ranuras y, las otras dos, en la otra ranura del perfil. En las siguientes imágenes se muestra el proceso.
Una vez que se colocan las tuercas en el perfil, podemos aproximarlas a donde seria su ubicación de ensamble. En la imagen 3 se muestra las tuercas orientadas al soporte.
Nota
Para el equipo Lía 3k debemos colocar 8 tuercas dentro de cada uno de los perfiles VFreiman. Esto debido a que en cada perfil se usan 2 soportes.

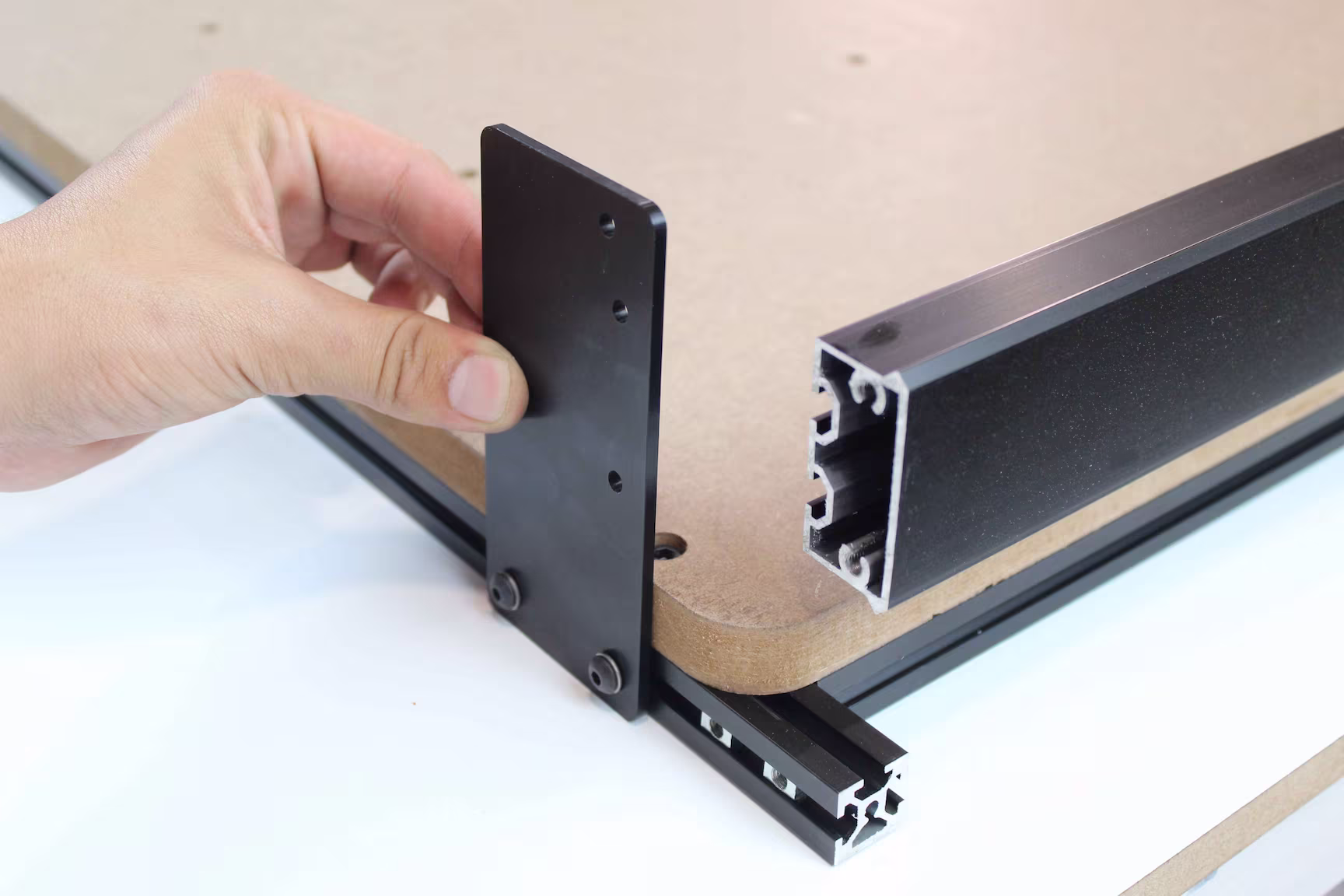

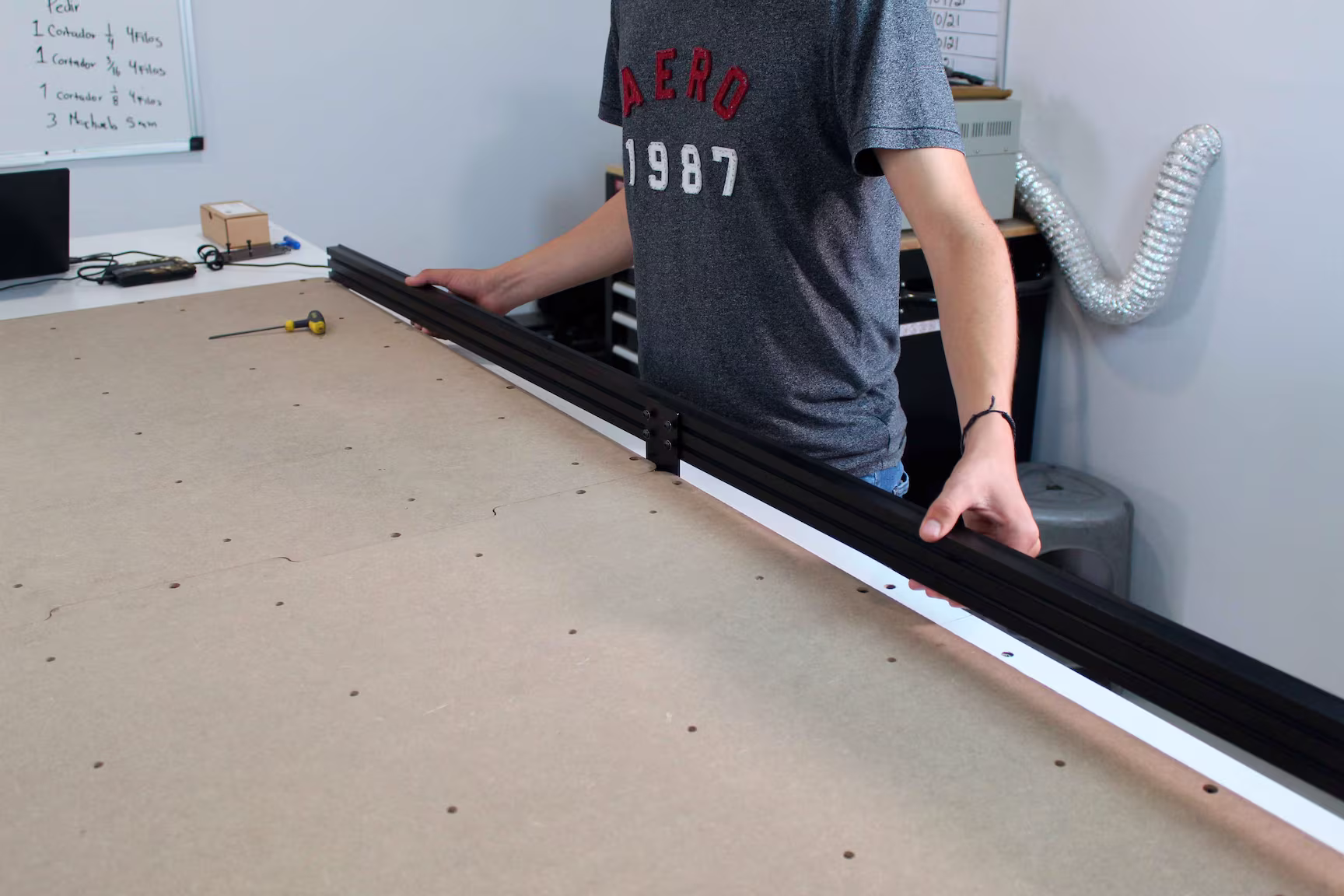

(21.3) - Ensamblar el perfil VFreiman. En este paso vamos a ensamblar el perfil Vfreiman con el soporte. Para realizar esto, solo basta con alinear las tuercas con cada uno de los tornillos del soporte y roscar. Debemos dejar un poco flojos los tornillos porque después vamos a hacer ajustes de posición con el perfil Vfreiman. En las siguientes imágenes se muestra el proceso.
Una vez que tenemos el perfil VFreiman ensamblado en el soporte, nos quedará algo como en la siguiente imagen.

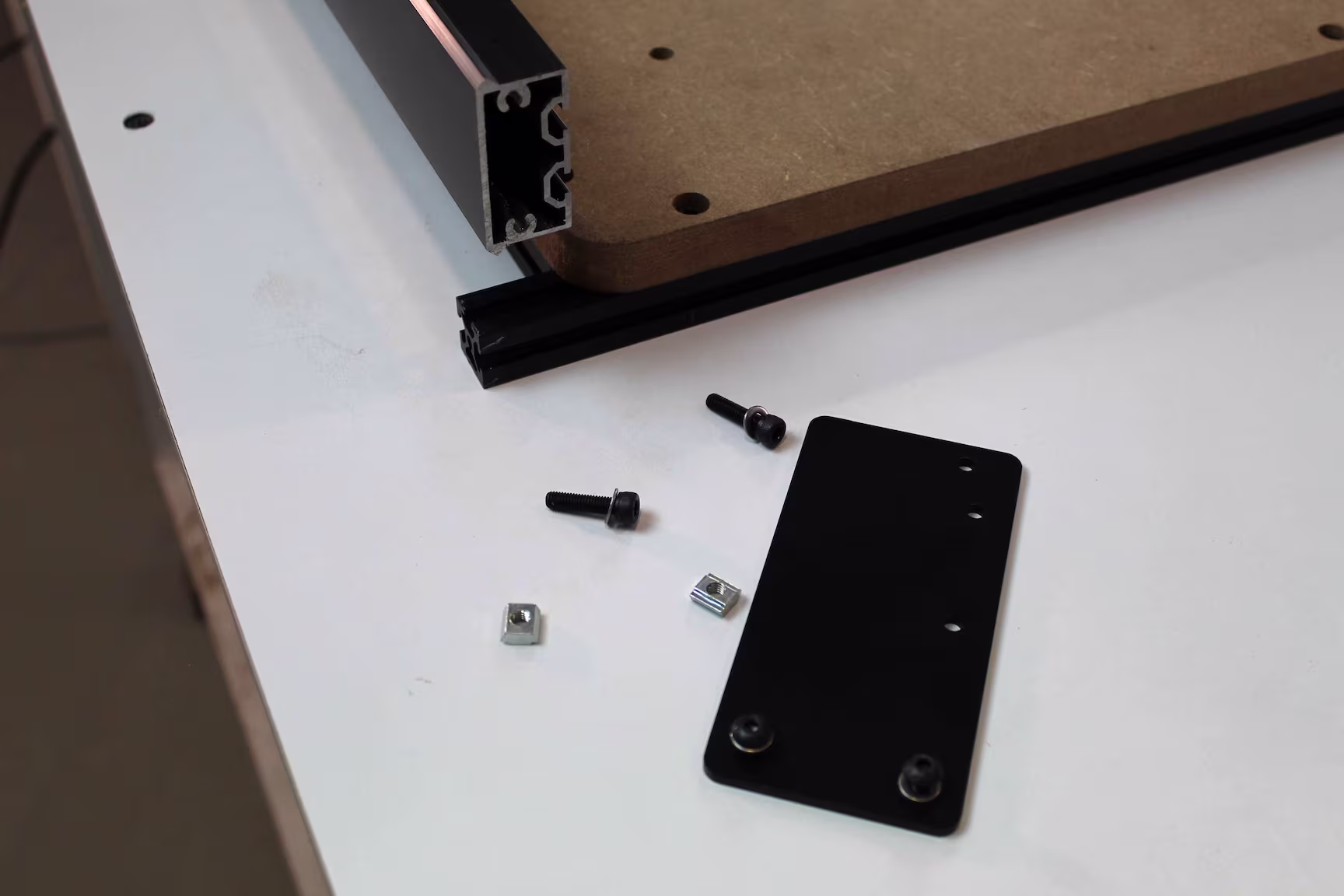

(22) - Colocar la esquinera superior izquierda con el perfil VFreiman
En este proceso debemos ensamblar la esquinera con el perfil M20 y con el perfil VFreiman. Si en el paso (21) ensambló el perfil VFreiman izquierdo, en este paso deberá ensamblar la esquinera superior izquierda. Si ensambló el perfil VFreiman derecho, deberá ensamblar la esquinera superior derecha.
(22.1) - Desempaquetar las esquineras. Las esquineras se encuentran en una caja con el nombre de "Esquinera". Para todos los modelos de Lía se necesitan cuatro esquineras. En las siguientes imágenes se muestra el proceso de desempaque.
(22.2) - Ubicación del proceso. El siguiente proceso lo realizaremos en la esquina superior izquierda de nuestro equipo Lía. En la siguiente imagen se muestra la ubicación.
(22.3) - Retirar tuercas de la esquinera y tornillos del perfil VFreiman. Antes de comenzar a realizar el ensamble de la esquinera, debemos retirar las tuercas que tiene la esquinera y también retirar los tornillos del perfil VFreiman. En las siguientes imágenes se muestran estos componentes retirados.
(22.4) - Colocar turcas en perfil M20. En este paso vamos a colocar las tuercas en el perfil M20 para después atornillar la esquinera. En la siguiente imagen se muestran las dos tuercas en el perfil M20.
Tuercas colocadas

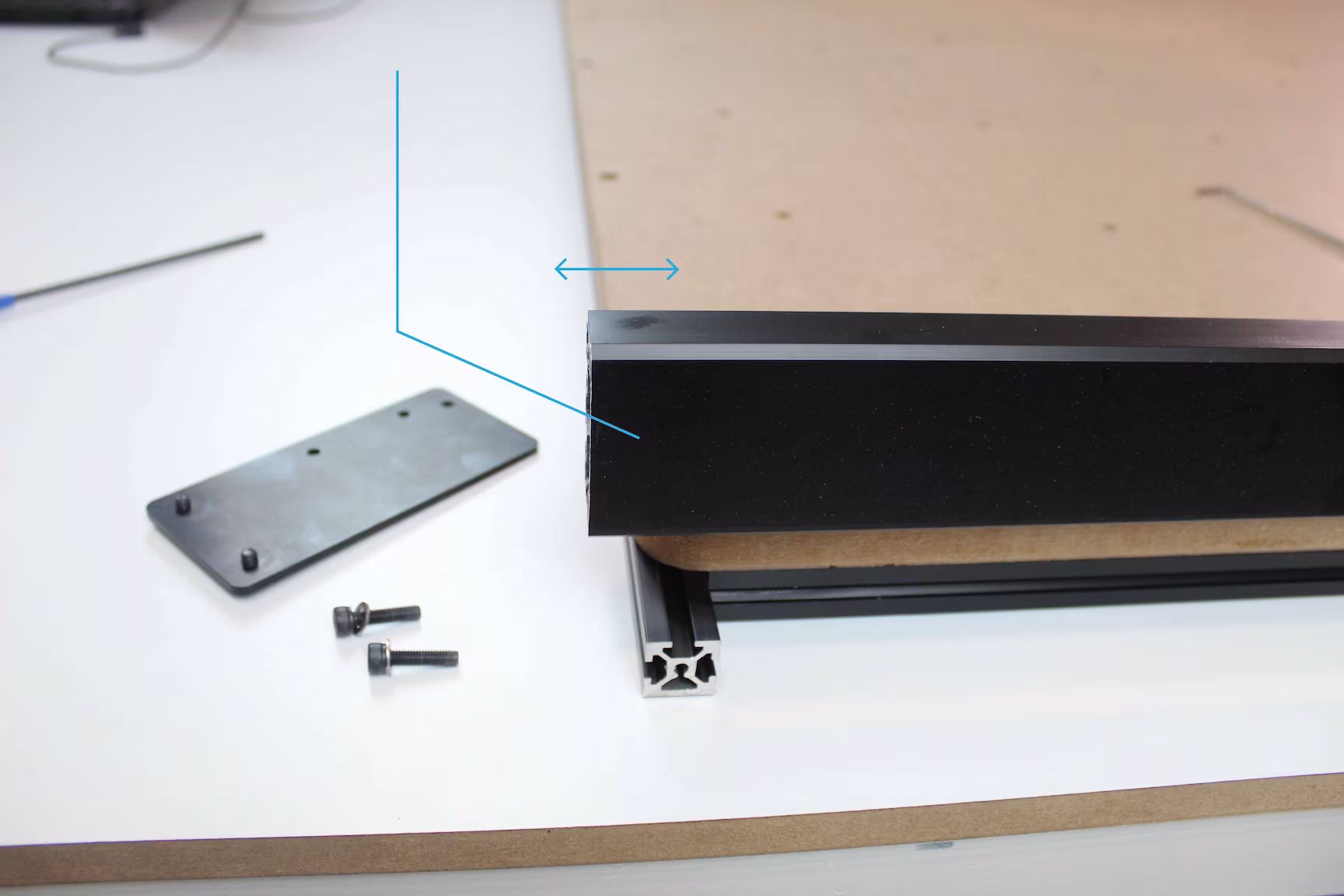

(22.5) - Ajuste del perfil VFreiman. El perfil VFreiman lo hemos colocado sobre el soporte pero, no hemos ajustado su posición. En la siguiente imagen se muestra el perfil un poco hacia la izquierda, lo que significa que debemos recorrerlos hacia la derecha. Esto lo debemos hacer para que al momento de colocar la esquinera, el perfil no estorbe.
Movimiento hacia la derecha o
izquierda según lo requiera
Perfil VFreiman saliendo hacia la izquierda.
Se debe recorrer hacia la derecha

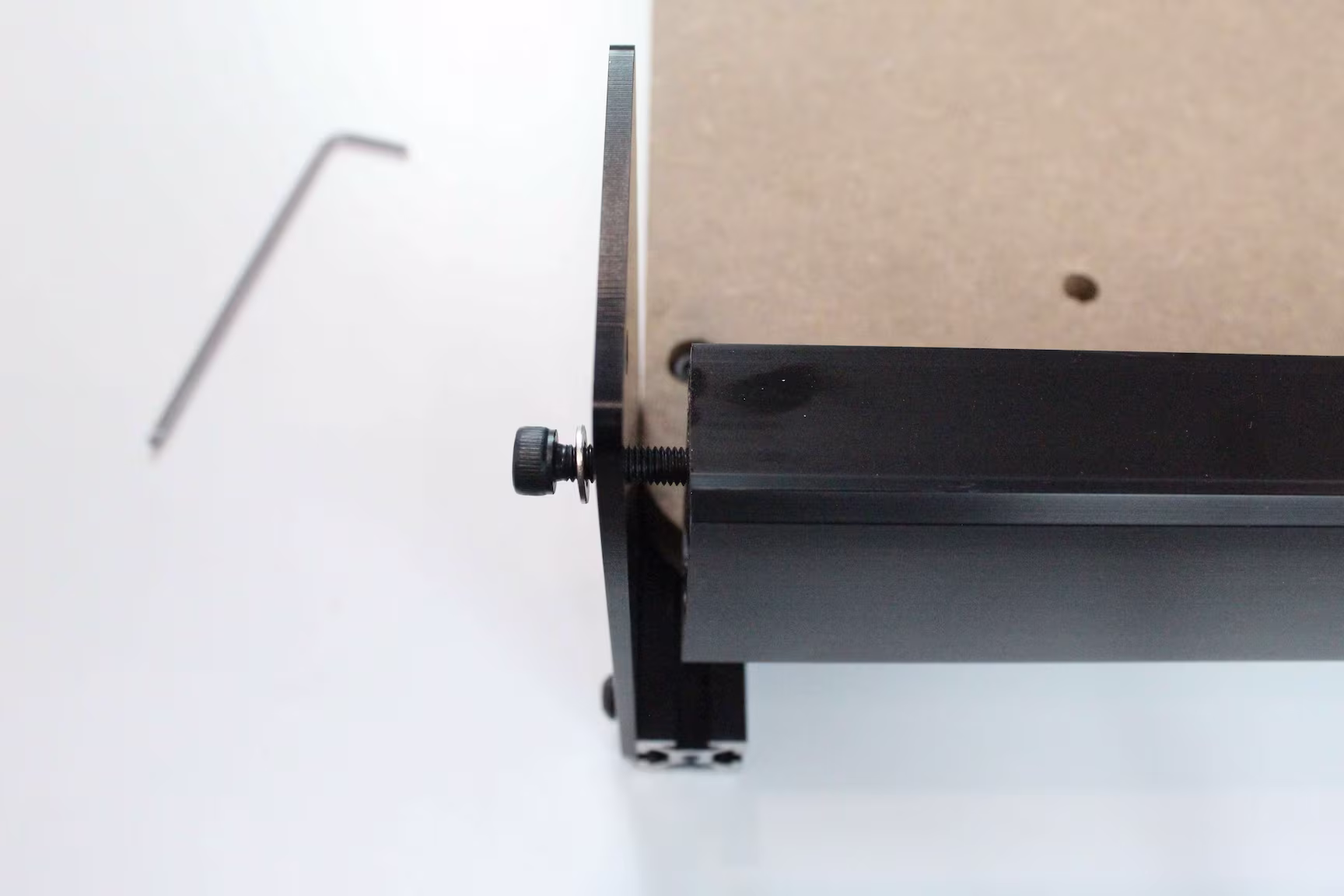

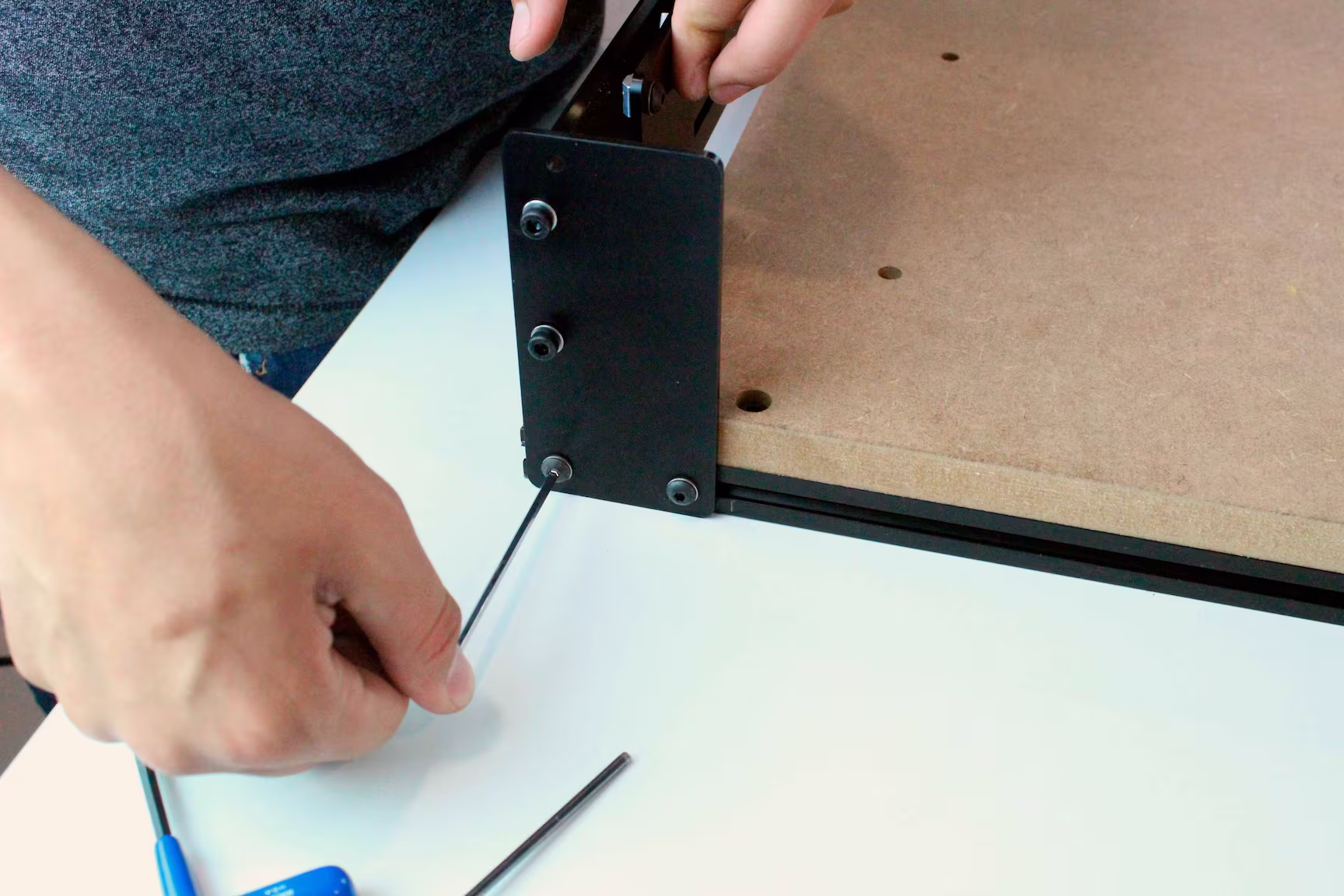

(22.6) - Ensamblar la esquinera con el perfil M20. En este paso vamos a atornillar la esquinera con las tuercas que están en el perfil M20. Esto lo hacemos con los dos tornillos inferiores de la esquinera. Debemos dejar los tornillos un poco flojos porque después haremos el ajuste de posición de la esquinera. Las siguientes imágenes muestra el proceso.

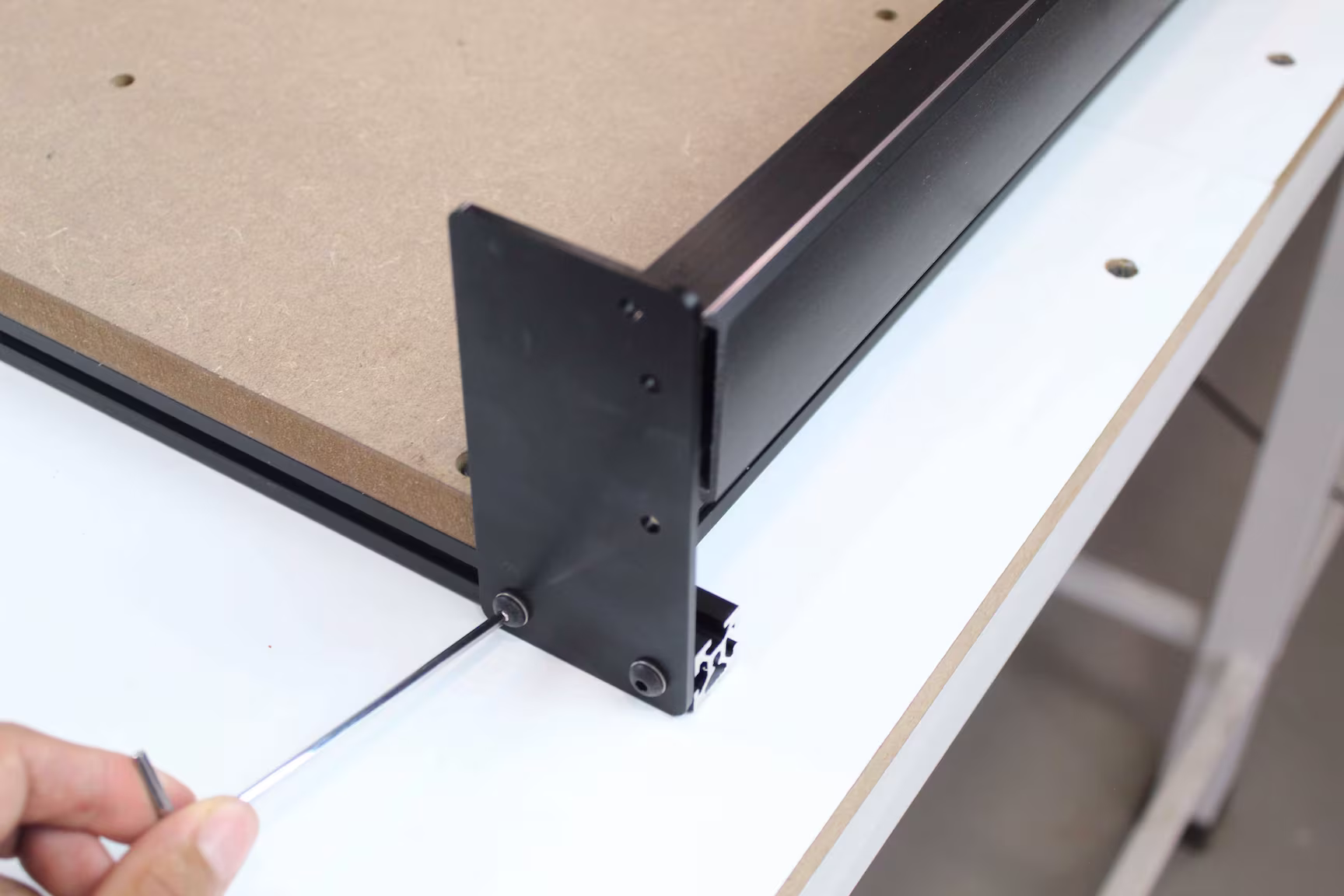

(22.7) - Ensamblar la esquinera con el perfil VFreiman. En este paso vamos atornillar la esquinera en el perfil VFreiman. Para esto, vamos a usar los dos tornillos que retiramos del perfil en el paso 3. Para este paso, solo se requiere que el tornillo rosque sobre el perfil unas cuantas cuerdas. No es necesario roscar por completo ya que, más adelante, haremos ajuste de posición. En las siguientes imágenes se muestra el proceso.

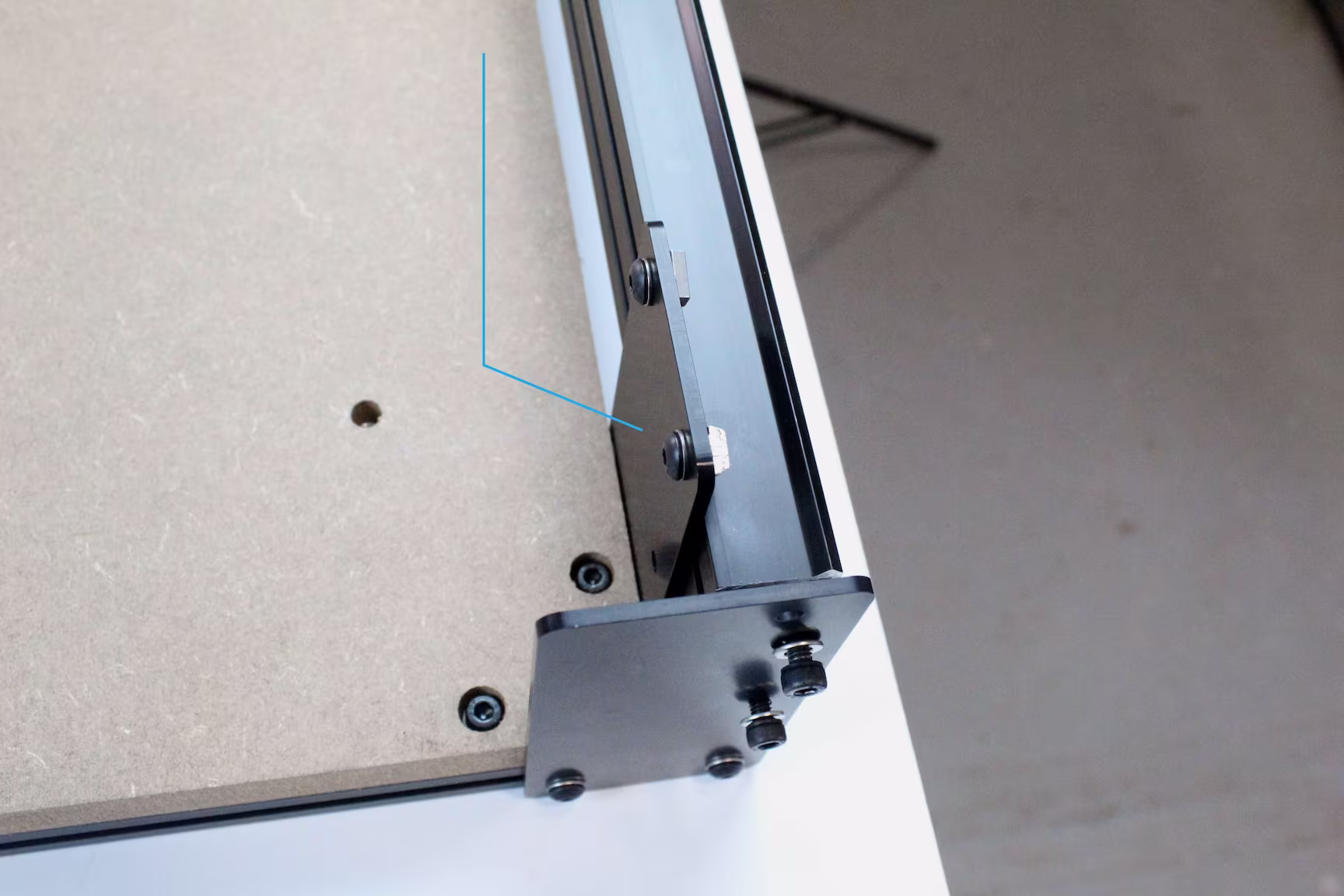

(22.8) - Ajuste de posición del perfil VFreiman. El perfil VFreiman tiene que ir ajustado a una distancia de 1/8" (3.175mm) entre su paño interior y el borde de la base de mdf. La siguiente imagen muestra esta separación.
Separación entre perfil y base:
1/8" (3.175mm)
Para poder tener esta distancia, vamos a usar una de las demás esquineras. Las esquineras están fabricadas de aluminio con grosor de 1/8", así que nos quedara exacto. En la siguiente imagen se muestra una esquinera colocada entre el perfil y la base de mdf. Ésta esquinera nos dará la separación que necesitamos.
Esquinera de ayuda para
tener la separación de 1/8"

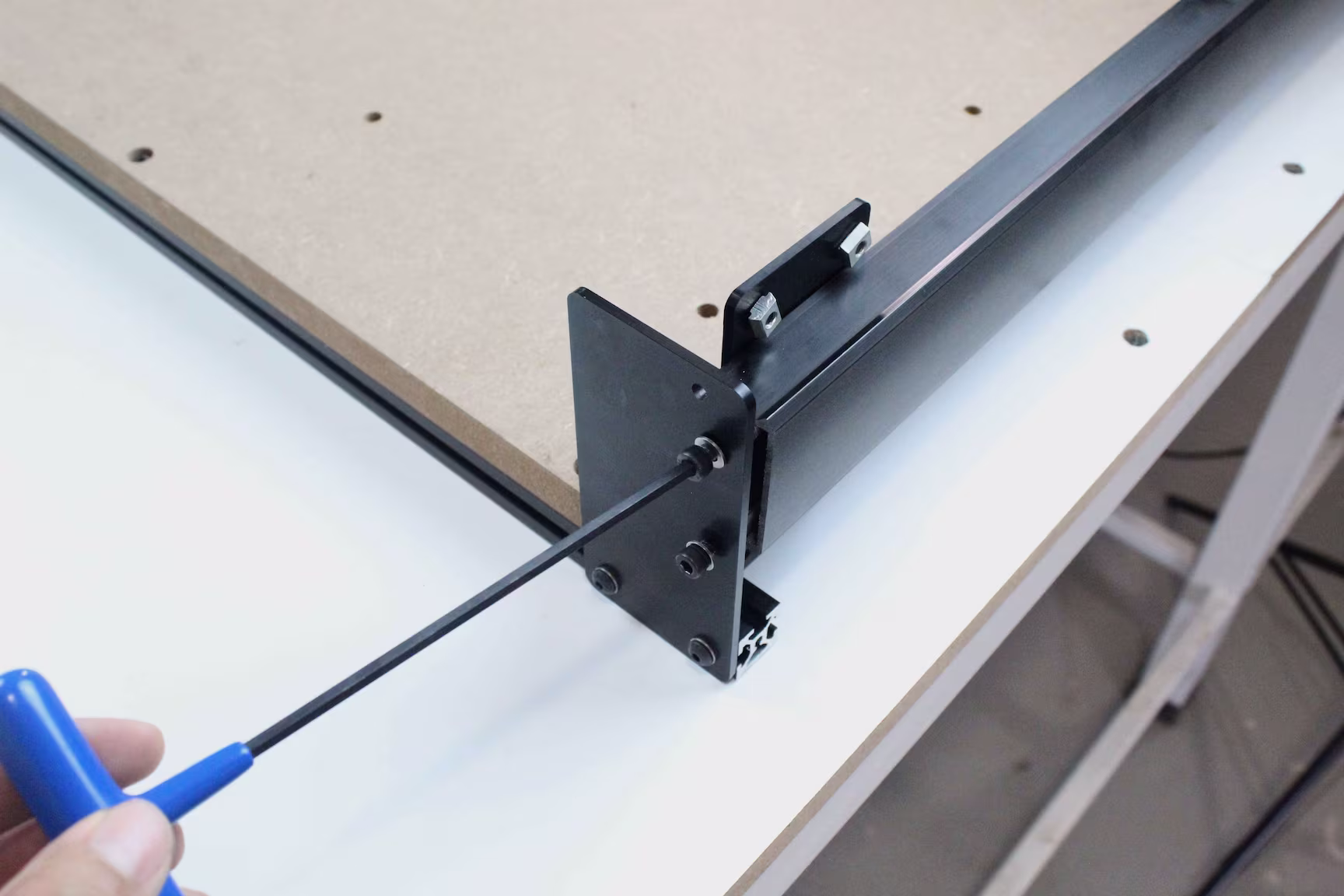

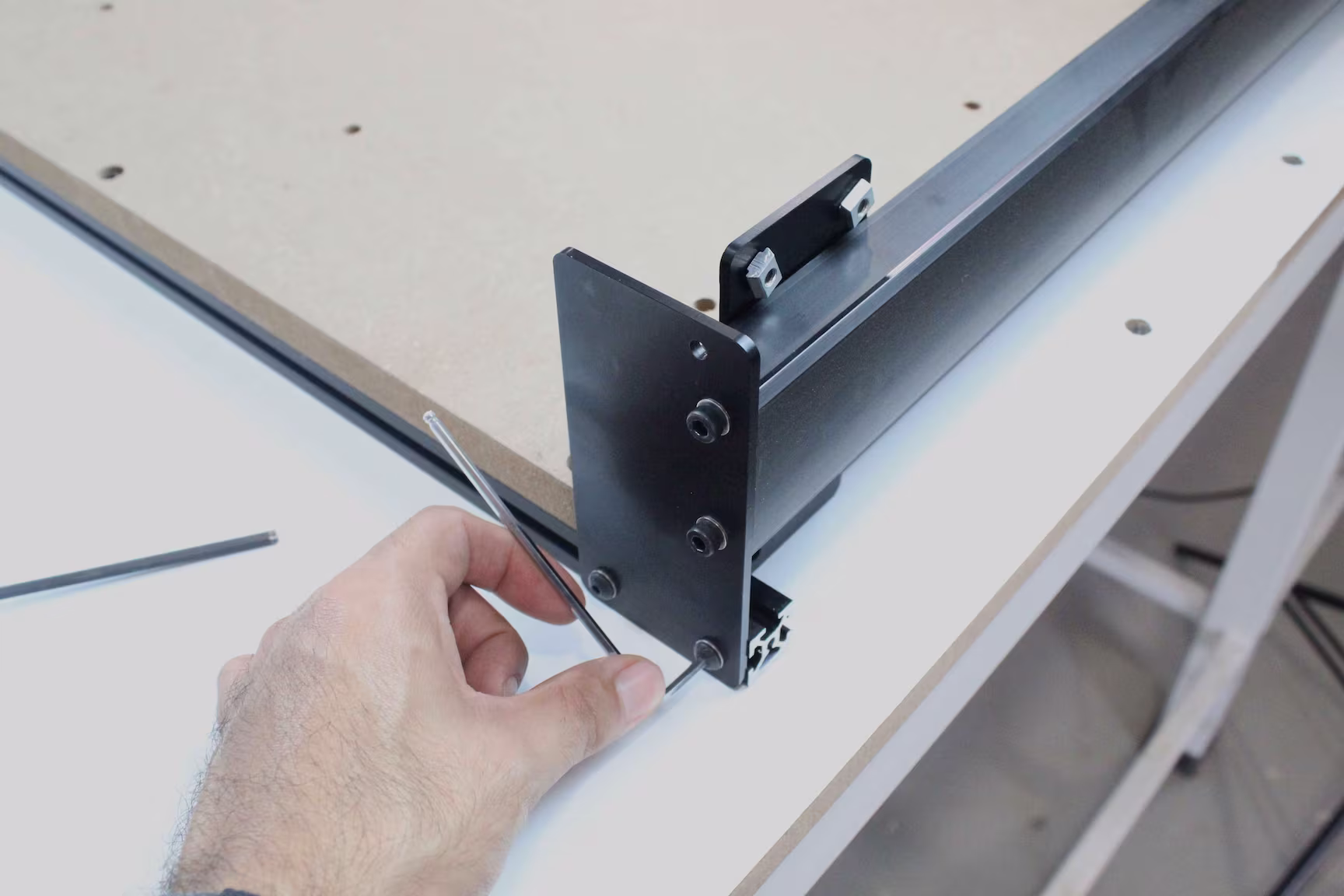

(22.9) - Atornillar la esquinera. El último paso de la colocación de una esquinera es atornillar todo. Una vez que la tenemos en la posición correcta, ajustada, ya podemos atornillar por completo. Comenzamos con los tornillos del perfil VFreiman y terminamos con los del perfil M20. Las siguientes imágenes muestran el proceso.

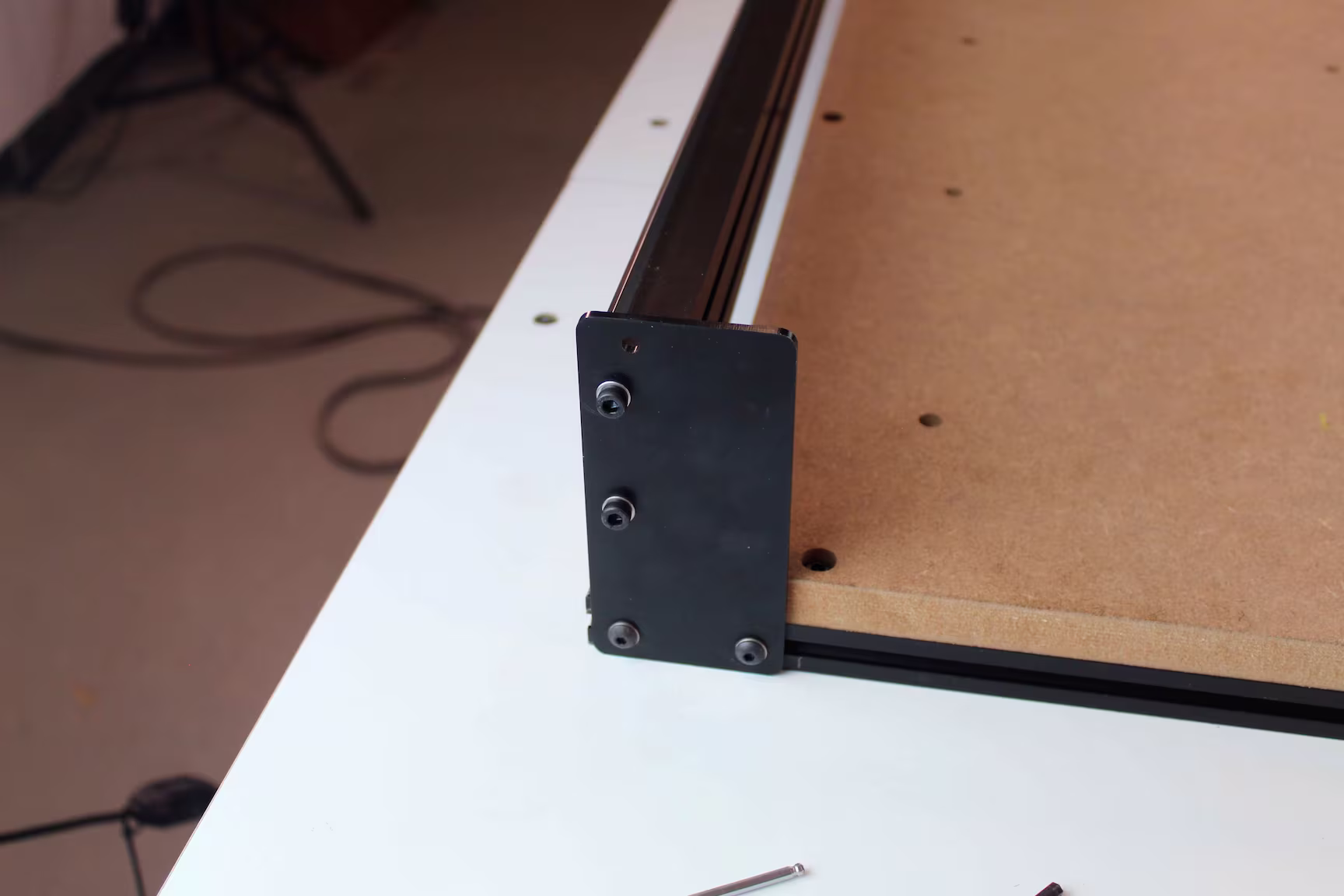

En la siguiente imagen se muestra como queda la esquinera ya atornillada y ajustada.
Tercer paso. Montar el ensamble XYZ
El tercer paso para el ensamble de nuestro equipo es montar el ensamble XYZ. Este ensamble ya llegar armado, solo necesitamos montarlo en los perfiles del eje Y.
(24) - Montar el ensamble XYZ
En este paso vamos a montar el ensamble XYZ en los perfiles del eje Y. En la siguiente imagen se muestra el ensamble XYZ.
Ensamble XYZ
Orientación de
ensamble

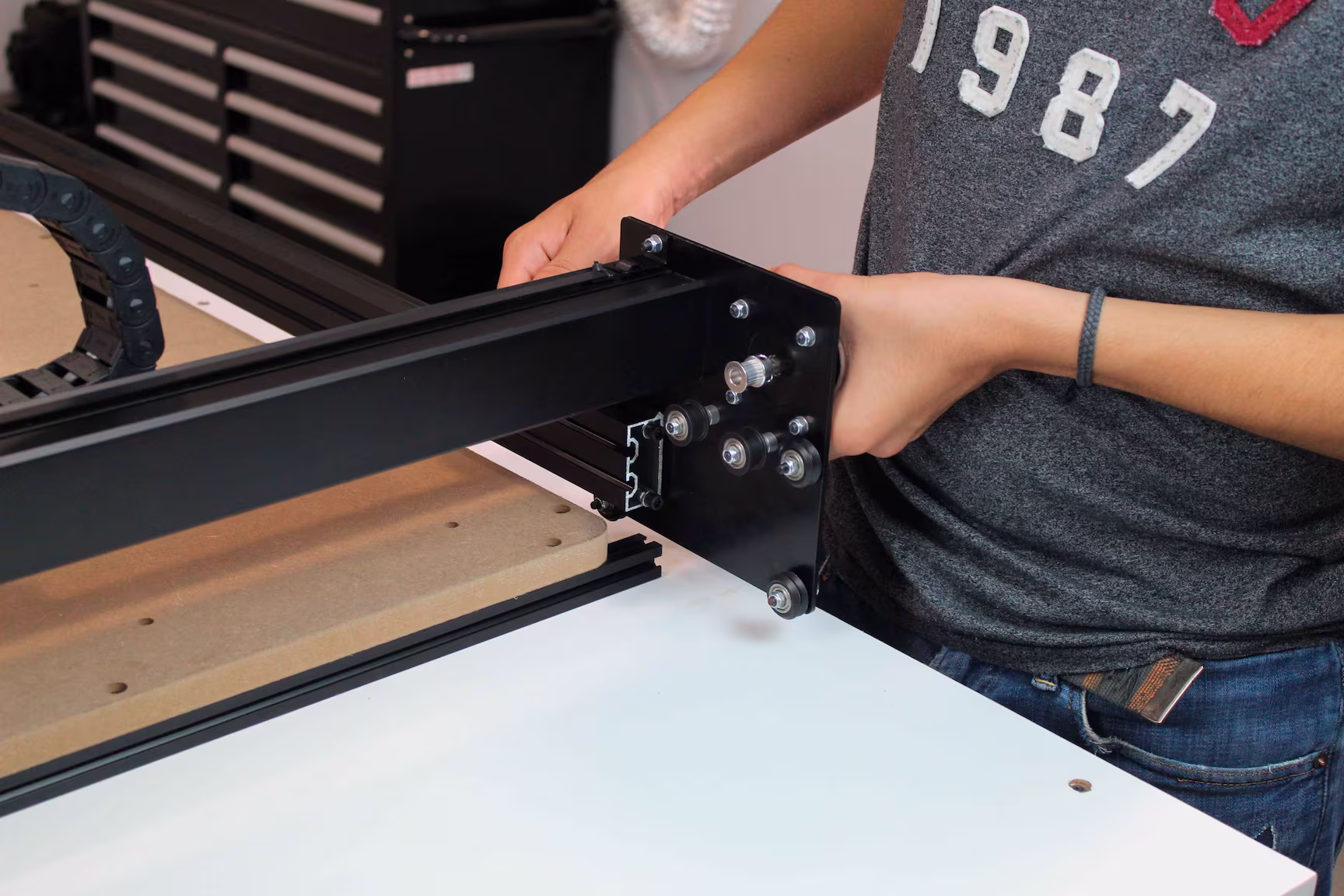

El montaje del ensamble XYZ lo vamos a montar en los perfiles del eje Y. Estos perfiles son los dos perfiles VFreiman que ya hemos ensamblado en los pasos anteriores. El montaje lo haremos del lado que aun no tiene esquineras. En la siguiente imagen se muestra el montaje del ensamble en el perfil.

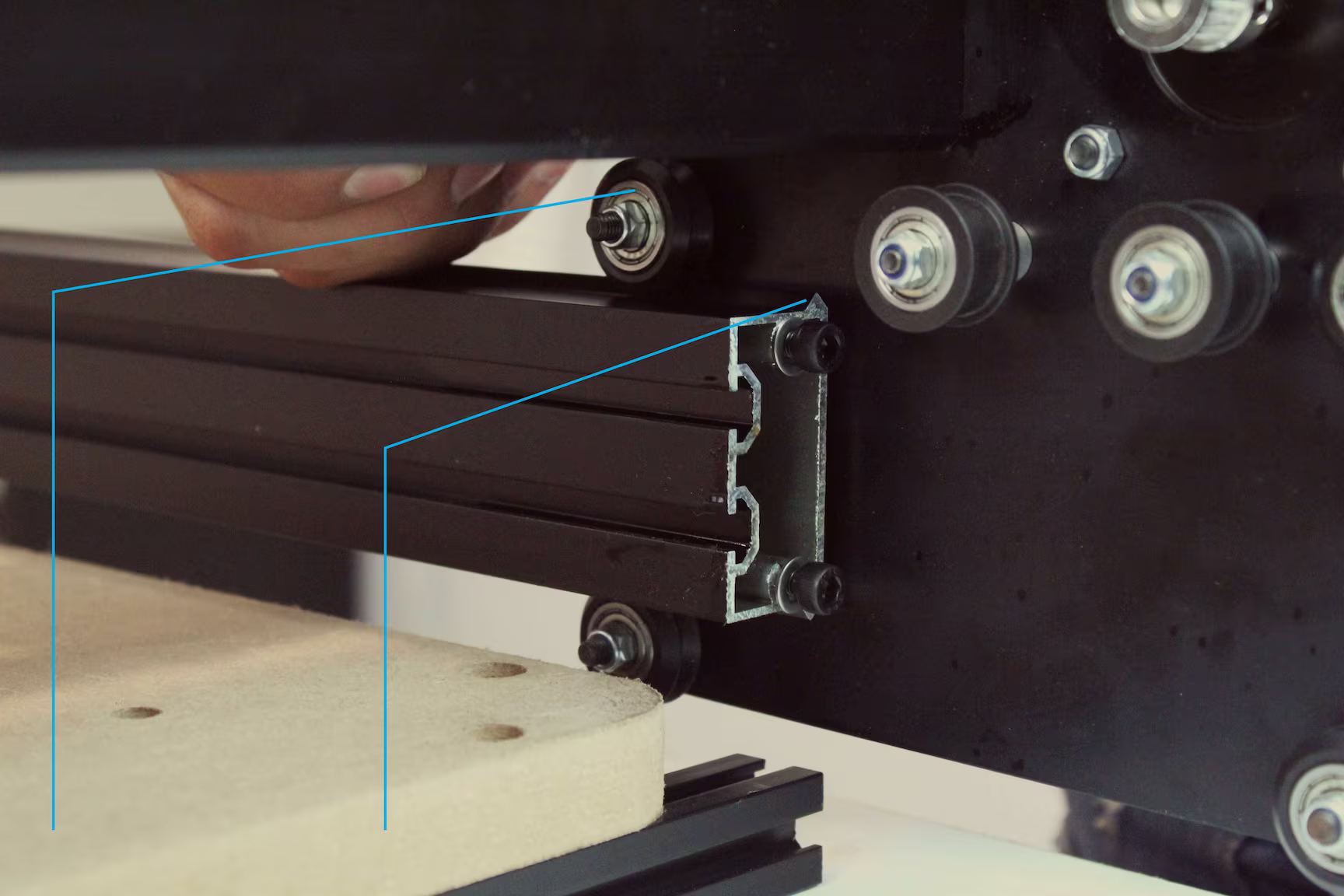

El montaje se debe realizar de forma que los rodamientos entren en las pestañas V del perfil. En la siguiente imagen se muestra una toma mucho más cercana.
Rodamiento
Pestaña V

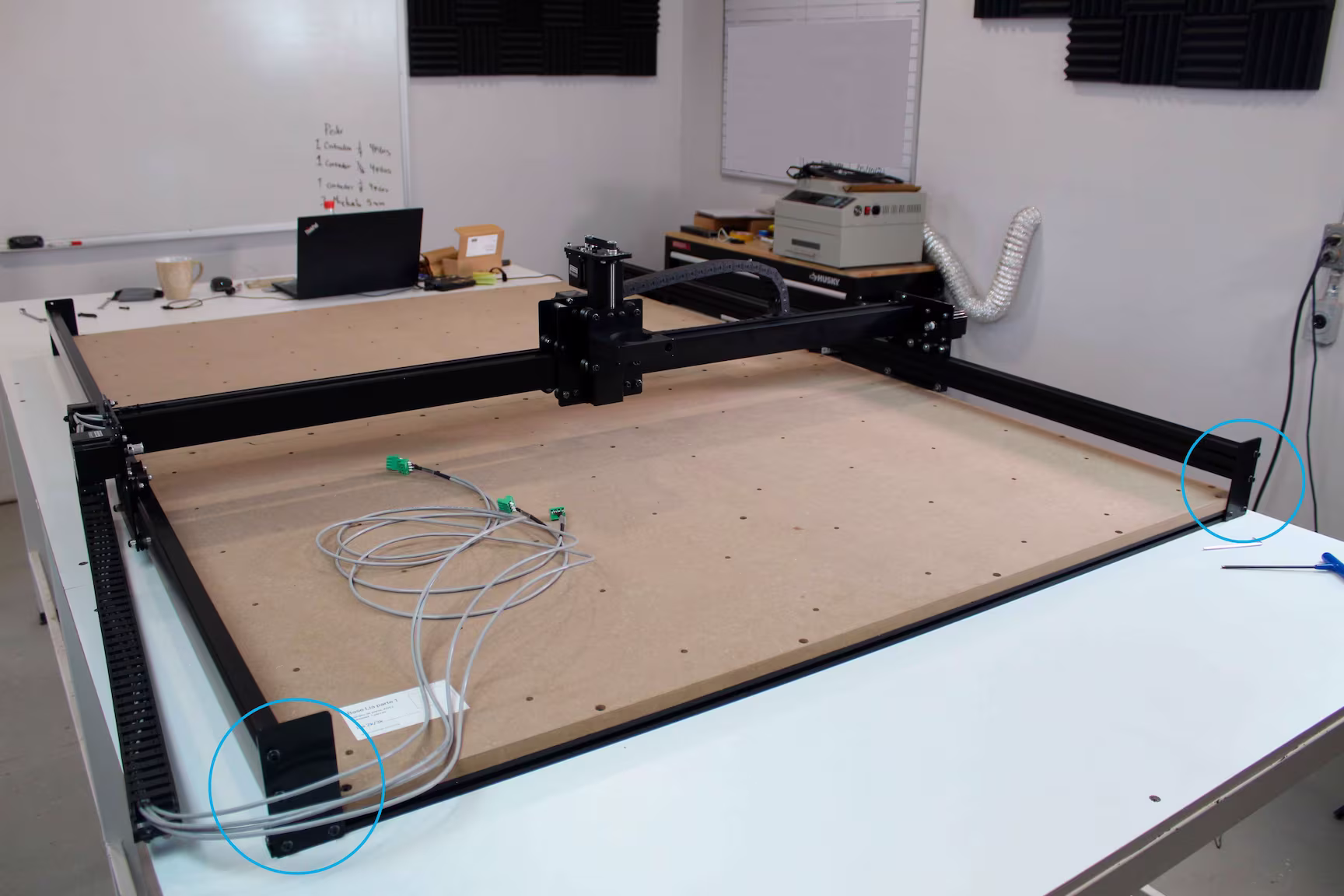

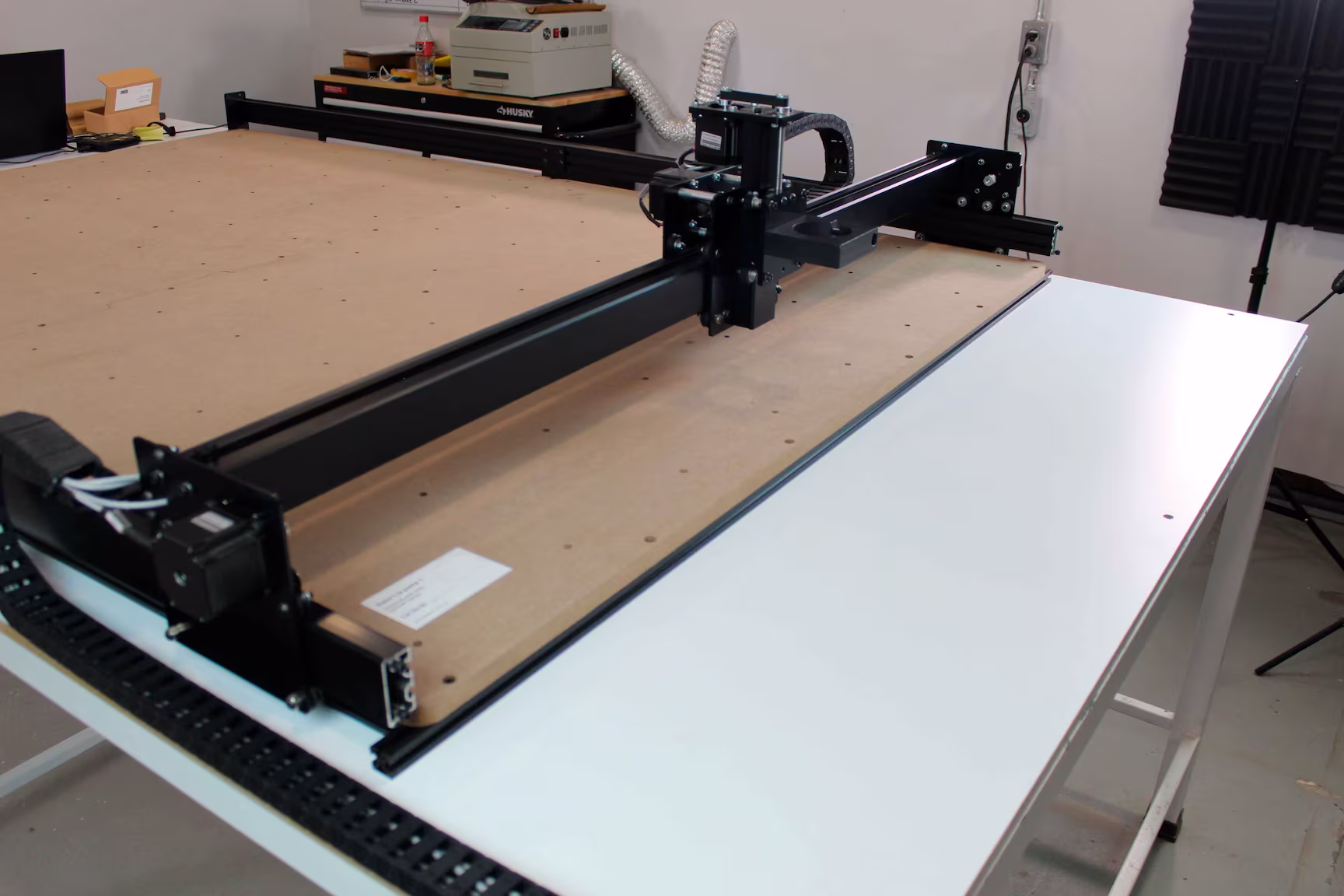

En la siguiente imagen se muestra el ensamble XYZ montado en el eje Y.

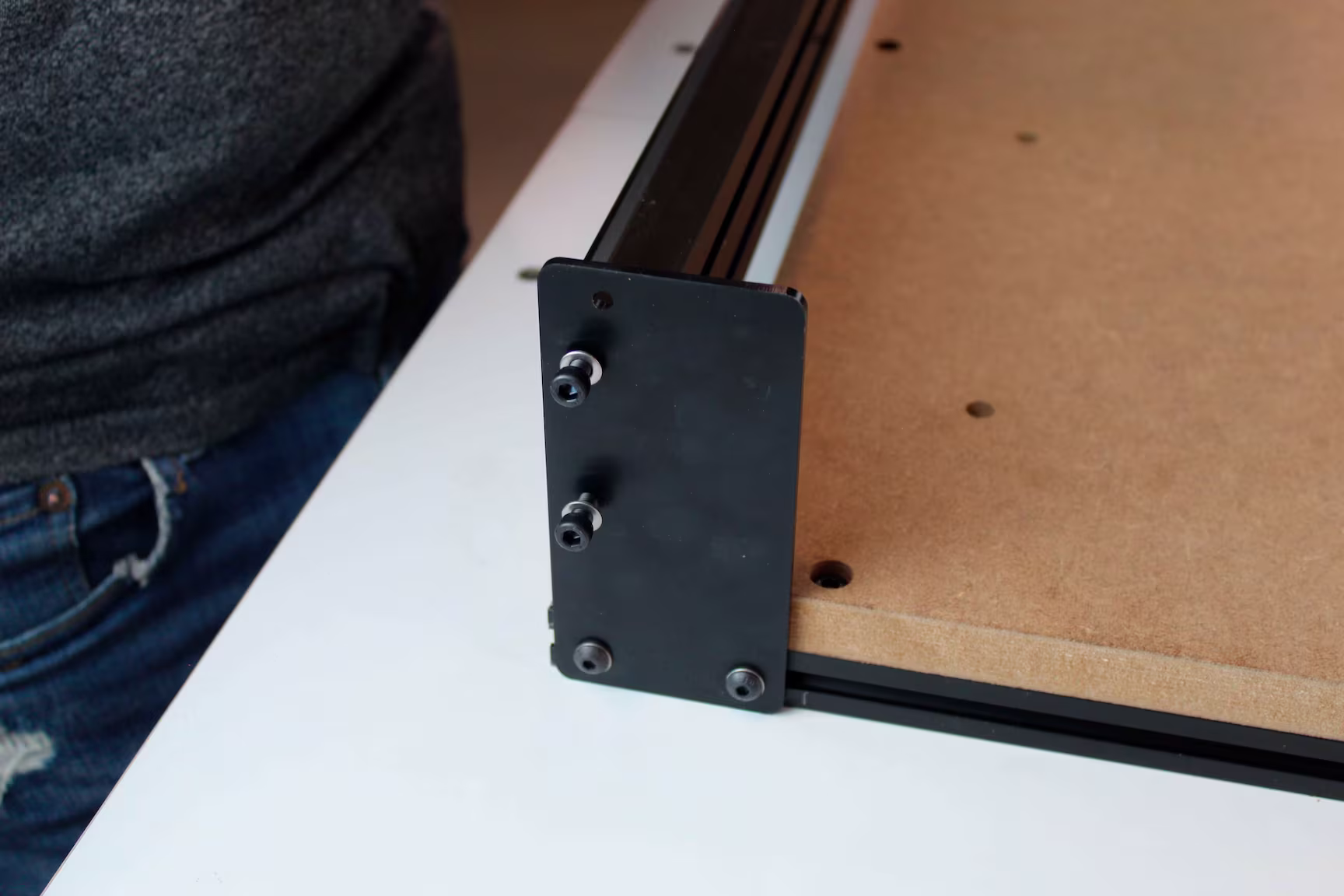

(25) - Ensamblar las esquineras faltantes
En este paso vamos a ensamblar las dos esquineras que nos hacen falta: la esquineta inferior izquierda e inferior derecha. El proceso de ensamble de estas esquineras es el mismo que en las anteriores. En la siguiente imagen se muestra el equipo con estas esquineras ya instaladas.
(26) - Ensamblar perfil de 90 mm
En este paso vamos a ensamble el perfil M20 de 90mm. Este perfil es el mas pequeño y nos ayudara a fijar la cadena-portacables. Este perfil también va ensamblado con el perfil M20 del eje Y.

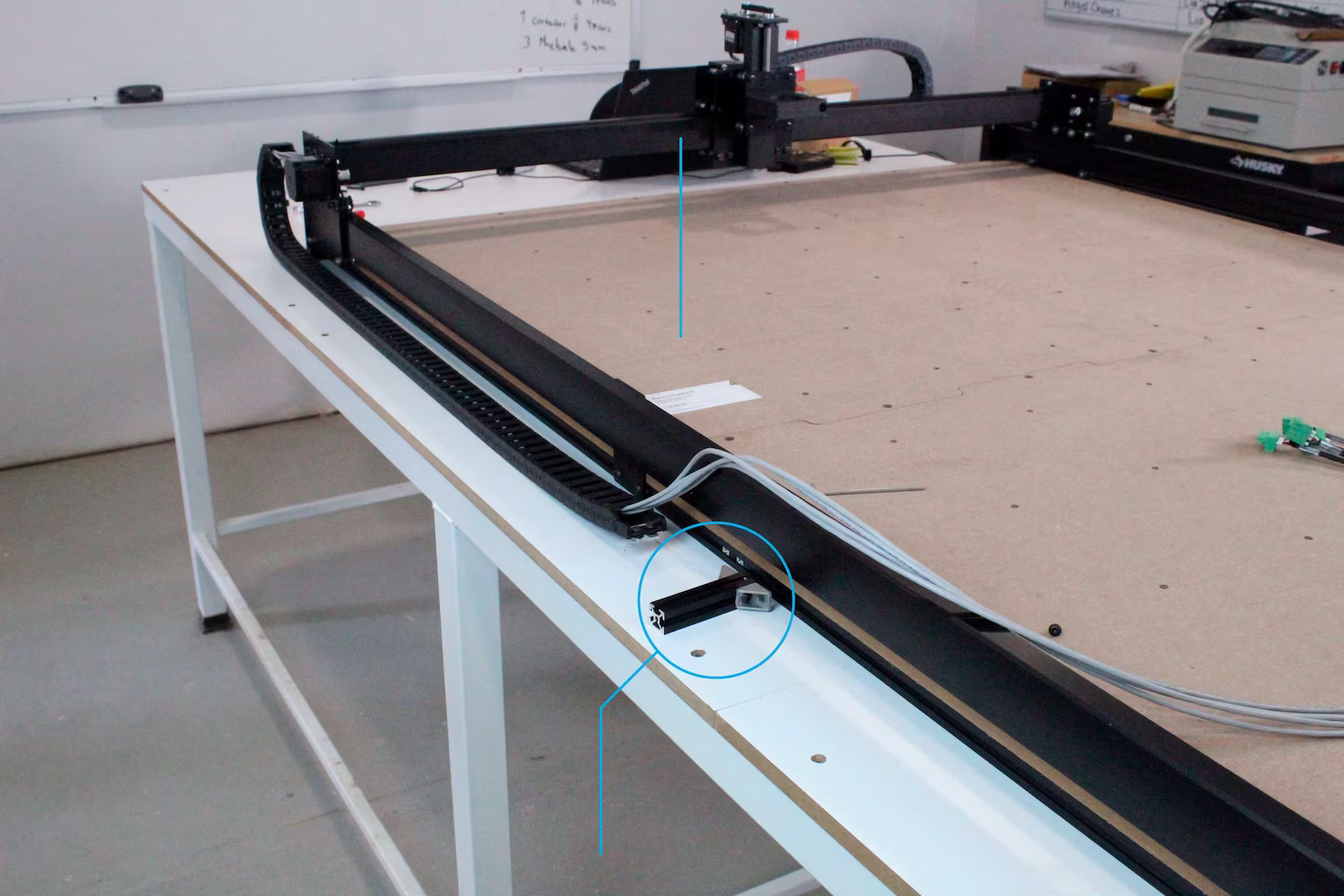

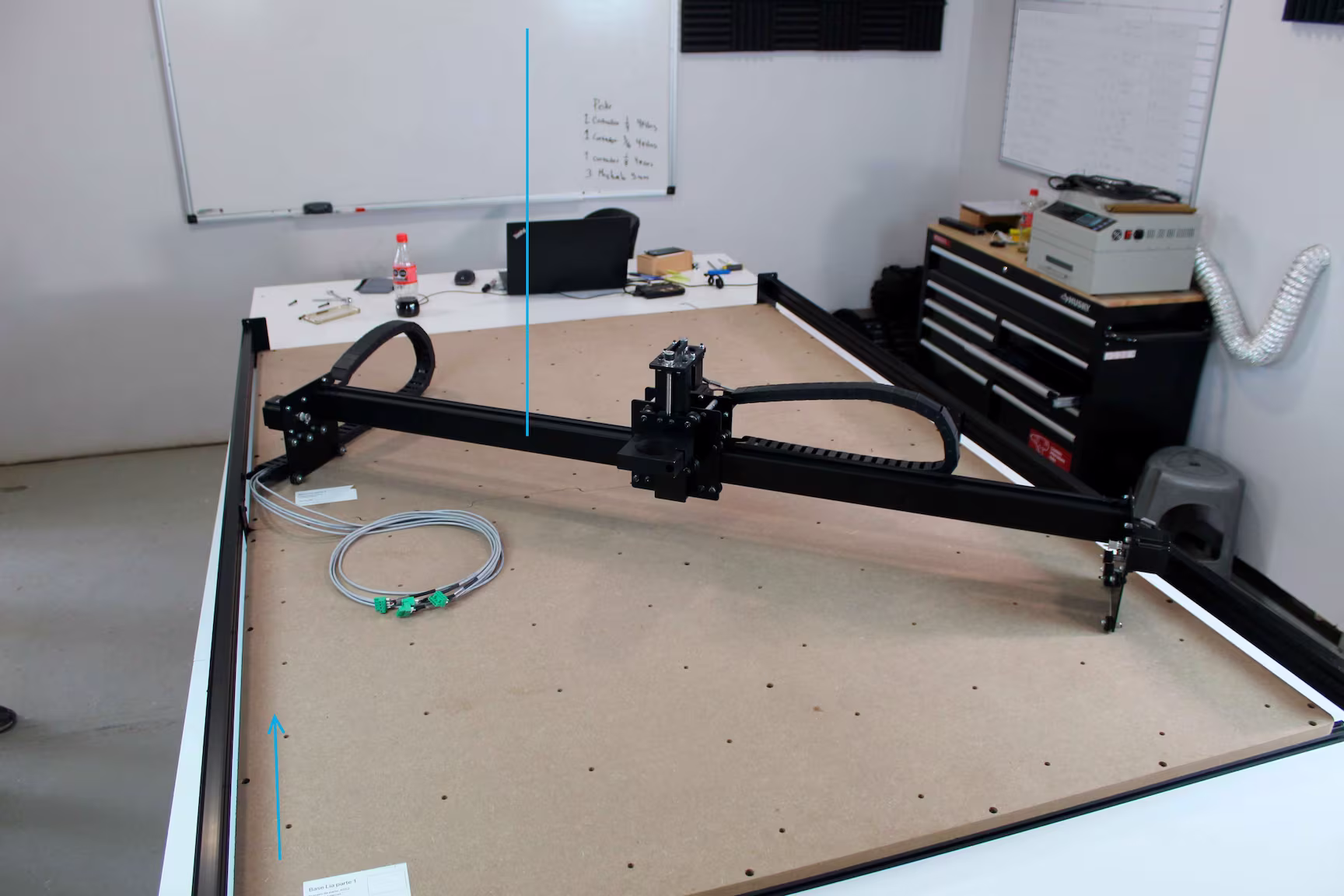

(26.1) - Llevar el ensamble XYZ hasta atrás. Vamos a llevar el ensamble XYZ hasta la parte de atrás del equipo. Estos nos va a permitir ubicar la posición del perfil. En la siguiente imagen se muestra un aproximado de la ubicación del perfil.
Ensamble XYZ
Perfil de 90 mm

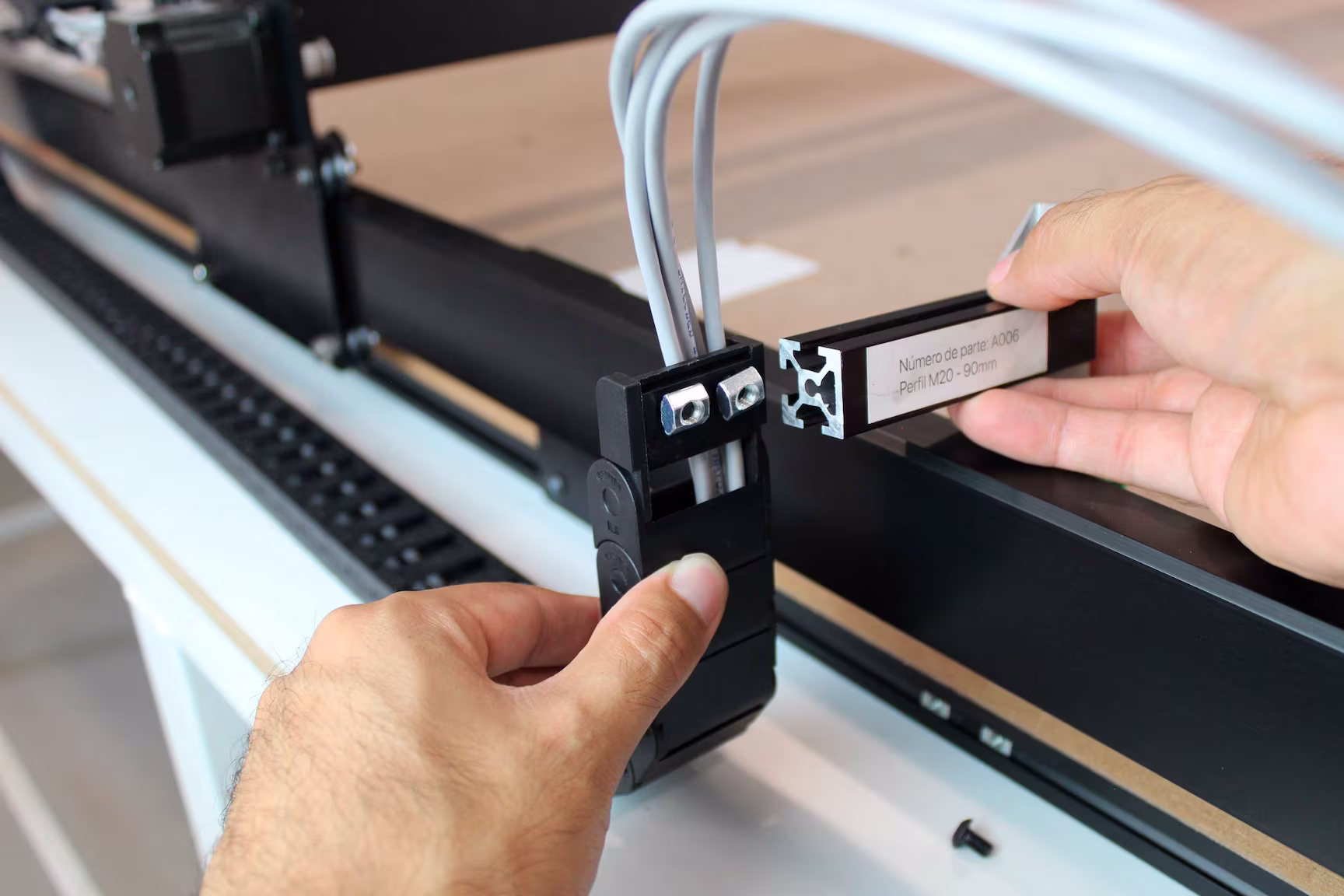

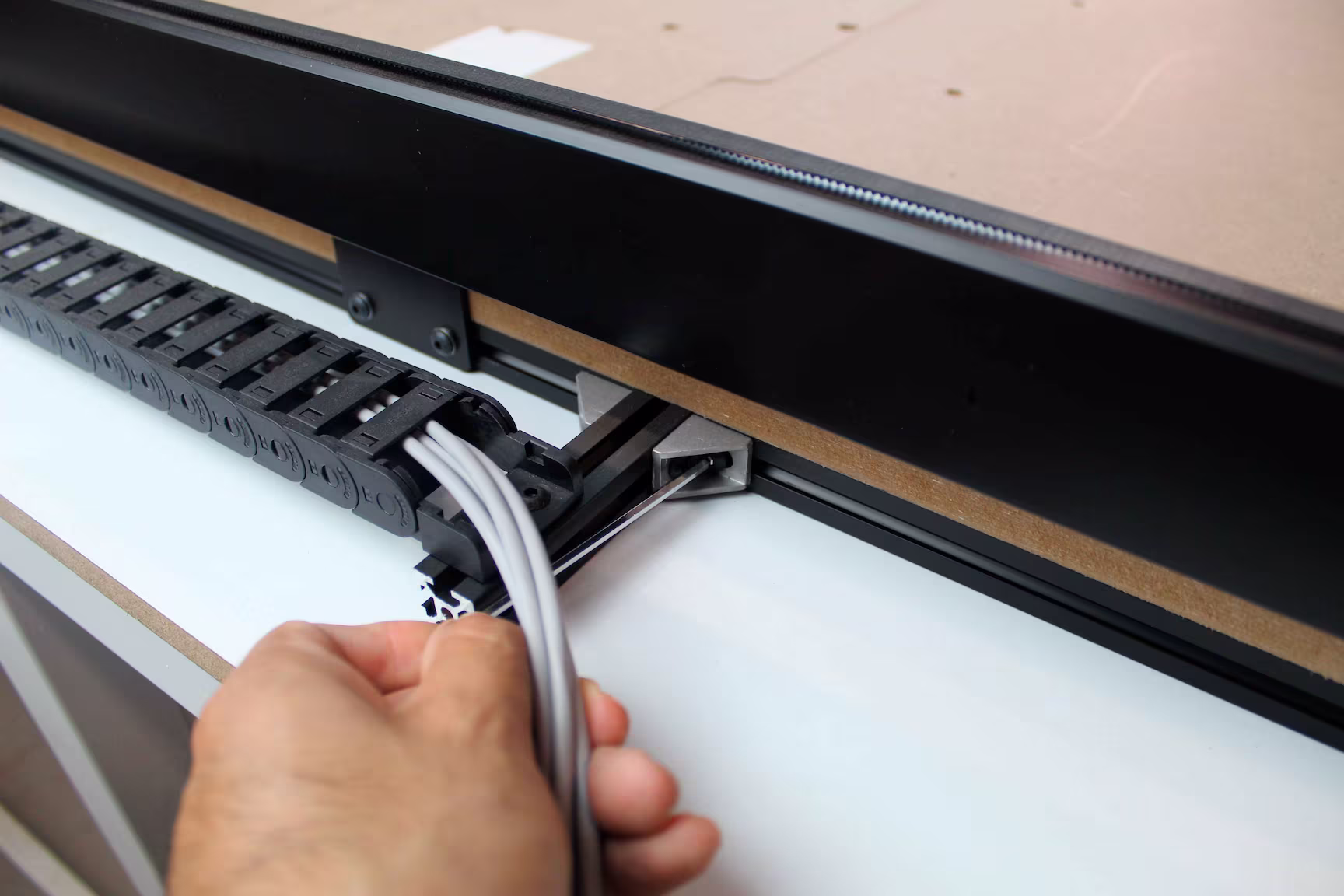

(26.2) - Colocación del perfil en cadena porta-cables. En este proceso vamos a ensamblar el perfil de 90 mm en la cadena porta-cables. Solamente vamos a pasar el perfil a través de las tuercas pero no vamos a atornillar, no aun. En las siguientes imágenes se muestra el proceso.

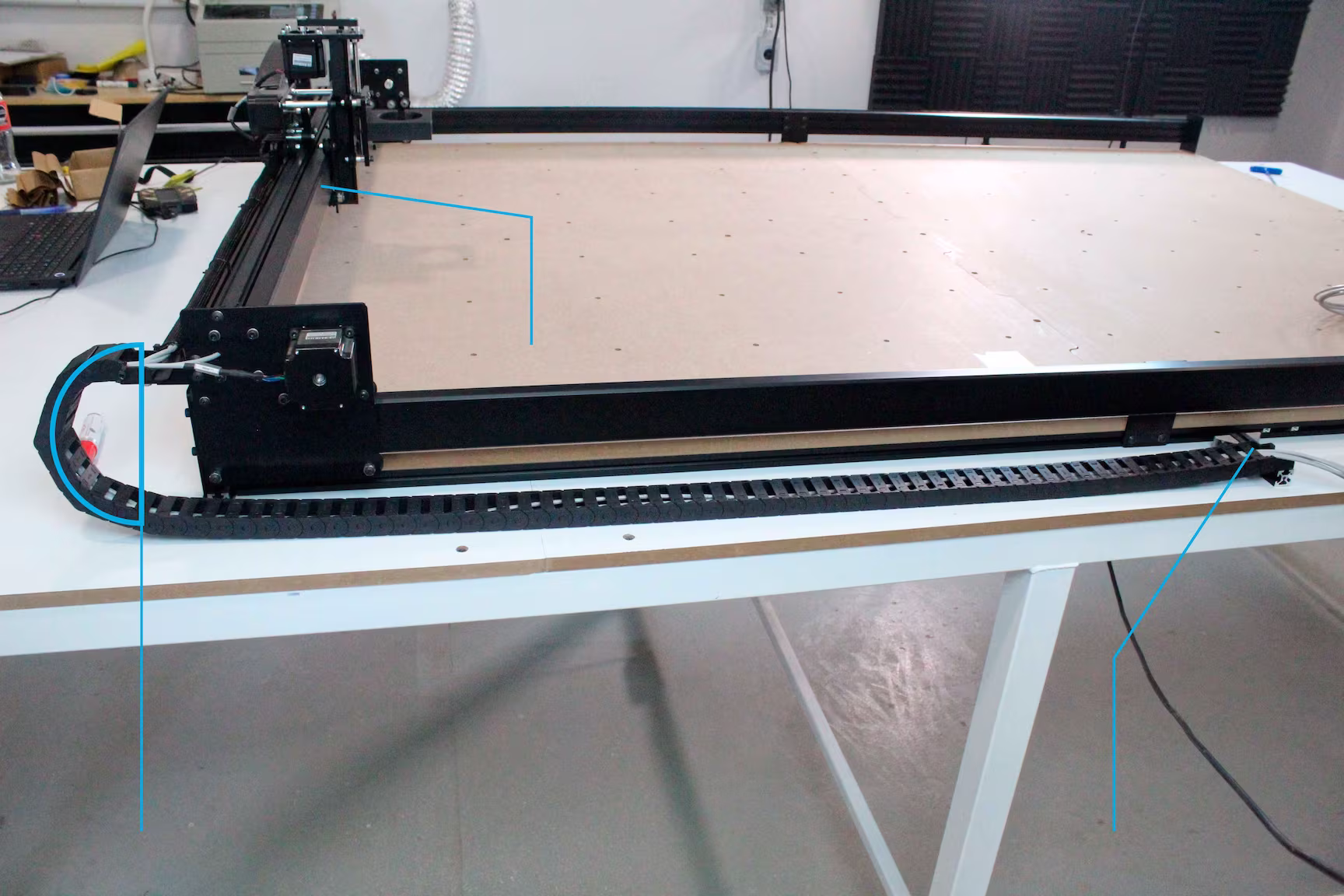

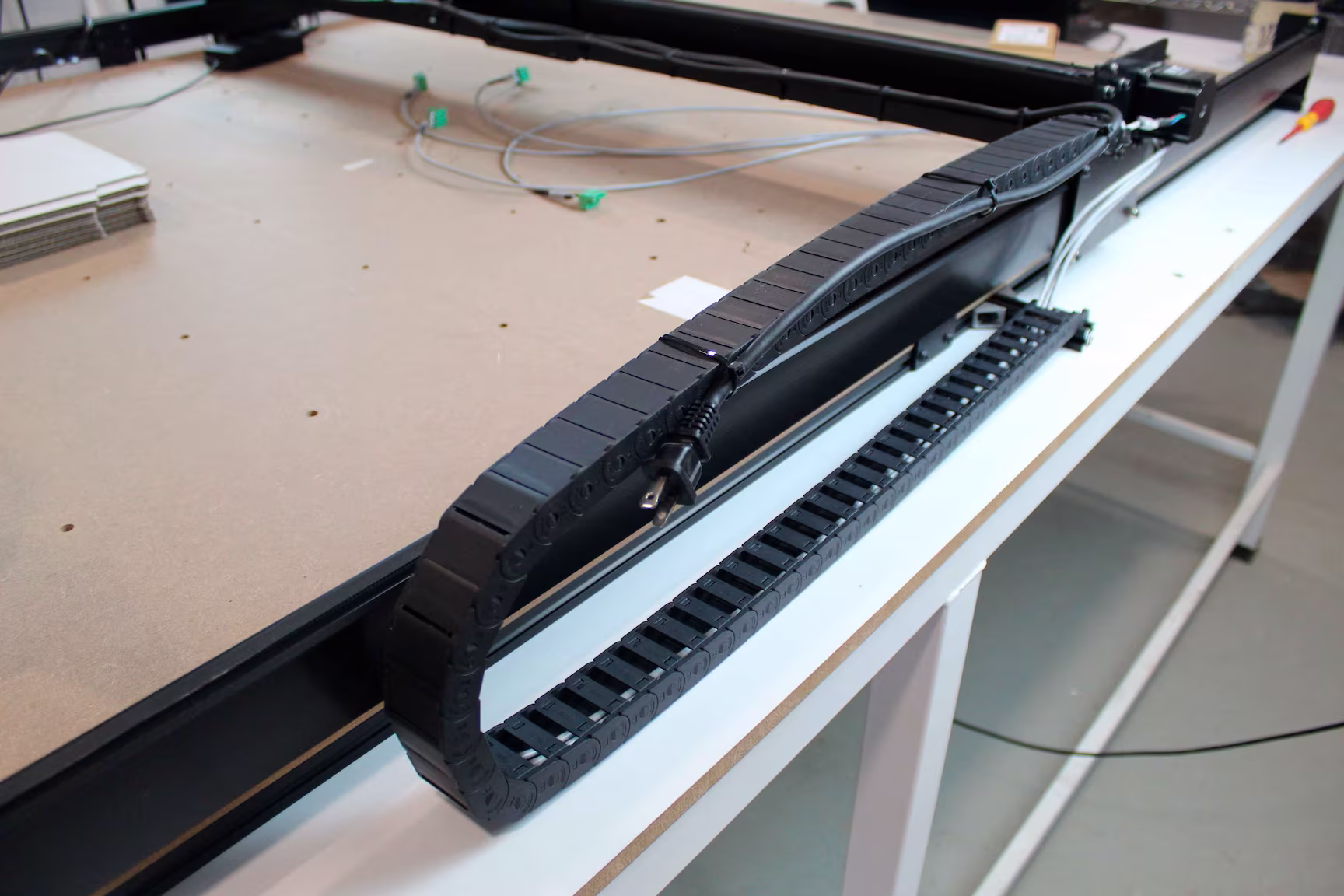

(26.3) - Colocar perfil de 90 mm en el perfil M20 del eje Y. Para poder tener la ubicación correcta de nuestro perfil debemos colocar el ensamble XYZ hasta la parte de atrás del equipo. Cuando este colocado hasta atrás, vamos a dejar que la cadena porta-cables forme un semi-circulo en la parte de atrás. La siguiente imagen muestra un ejemplo de lo mencionado.
Ensamble XYZ
Semi-círculo formado
por la cadena
Perfil de 90 mm

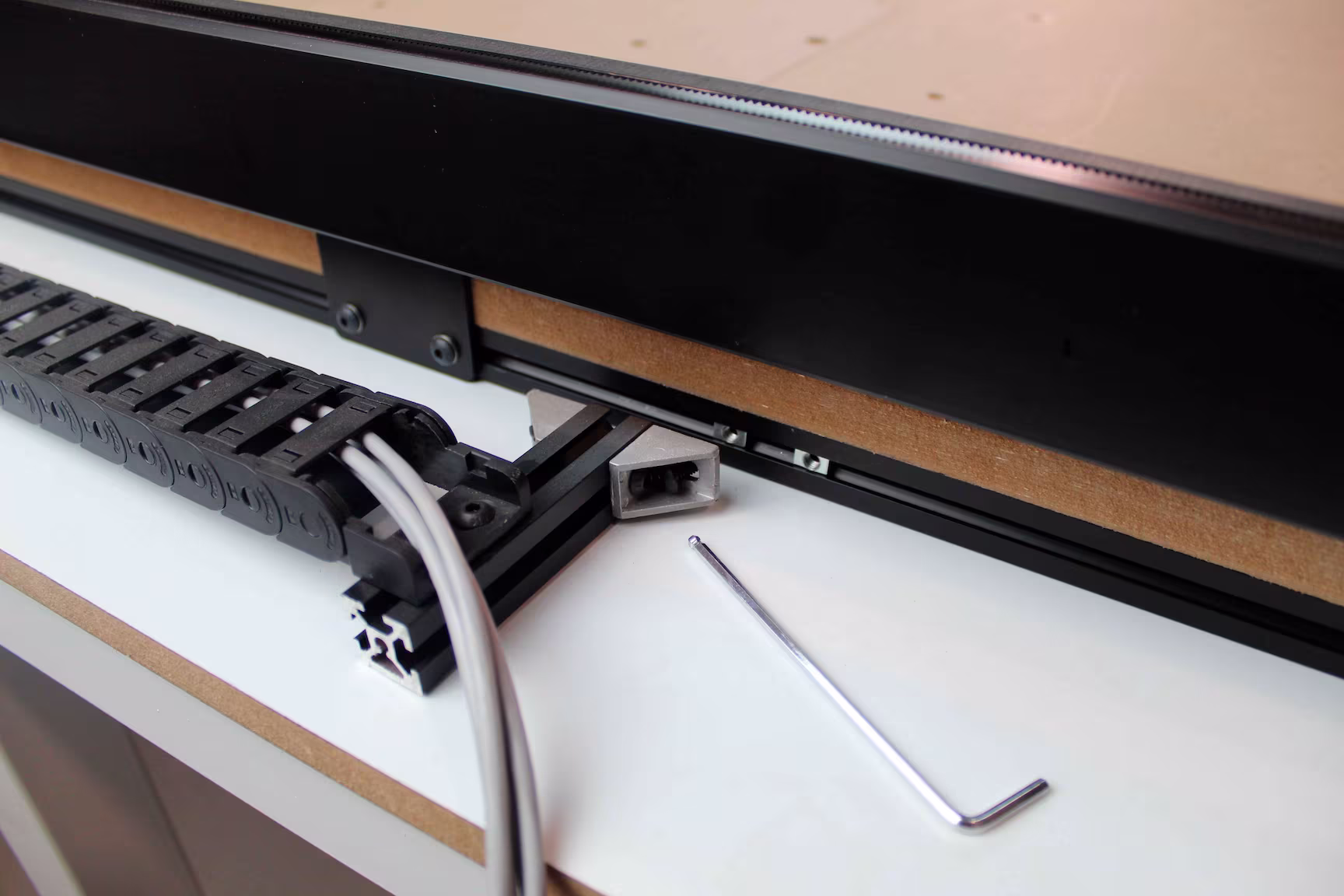

Ahora vamos a atornillar el perfil de 90 mm en el perfil M20 del eje Y. Para esto vamos a usar las dos tuercas que tenemos en el perfil M20. En las siguientes imágenes se muestra este proceso.

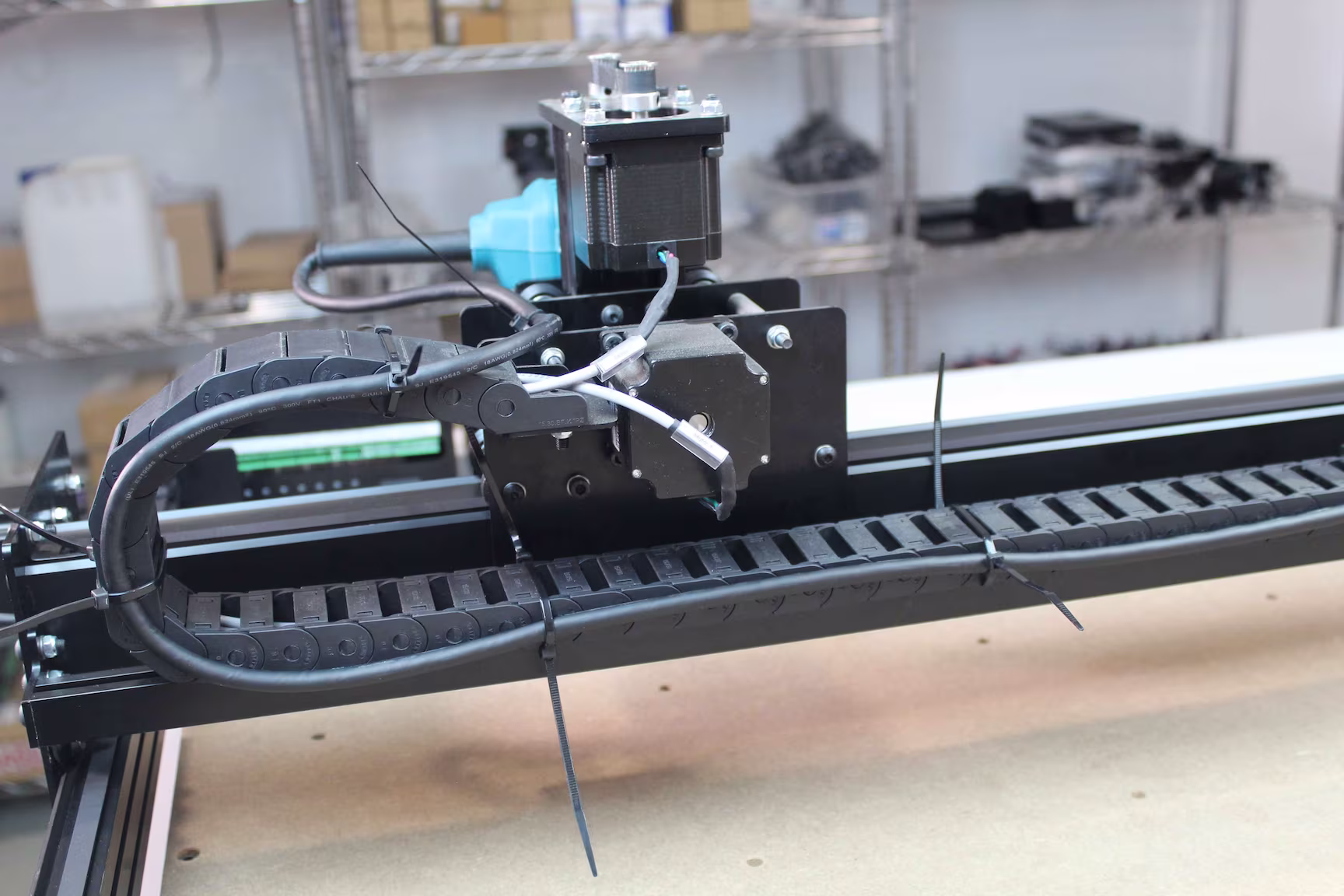

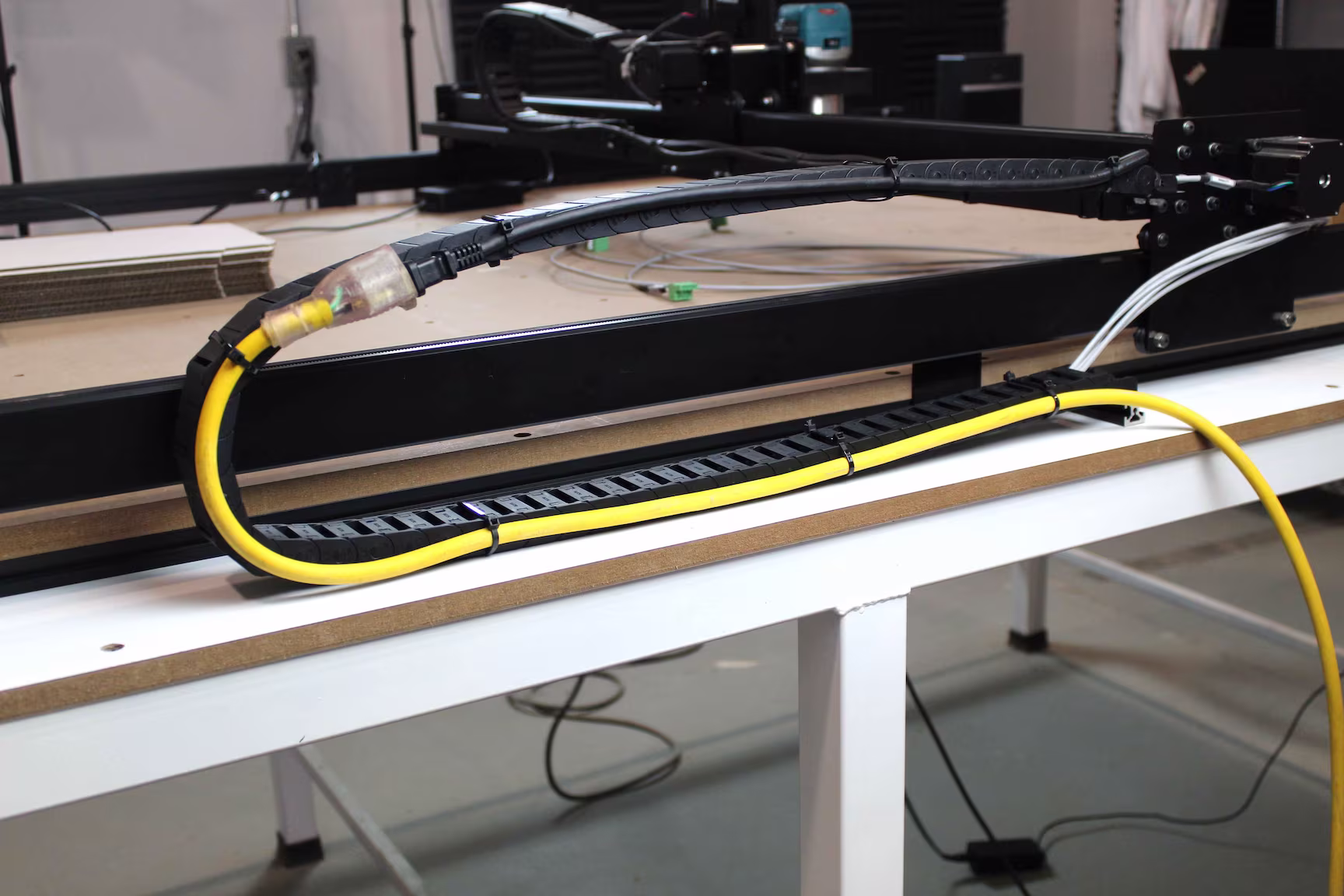

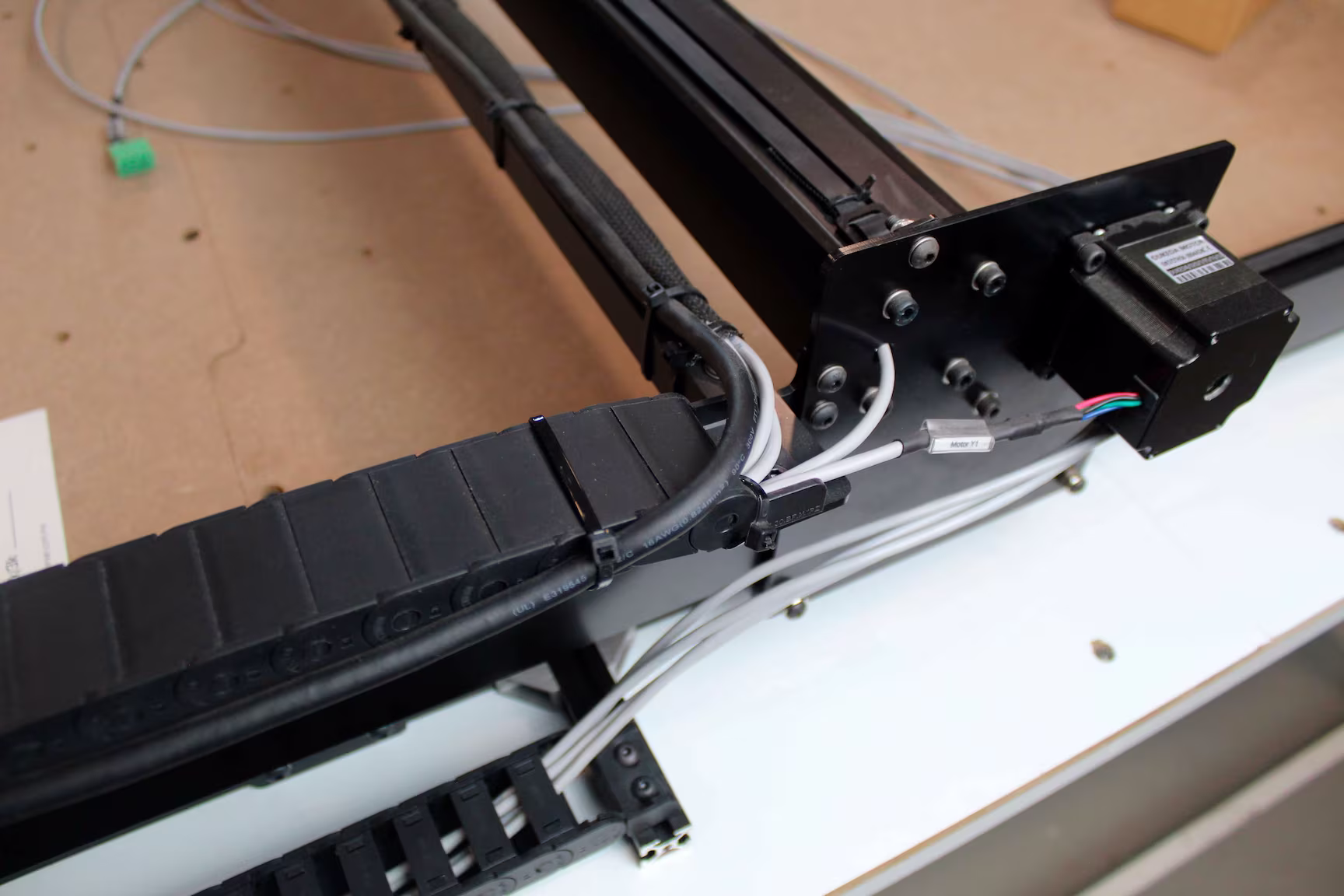

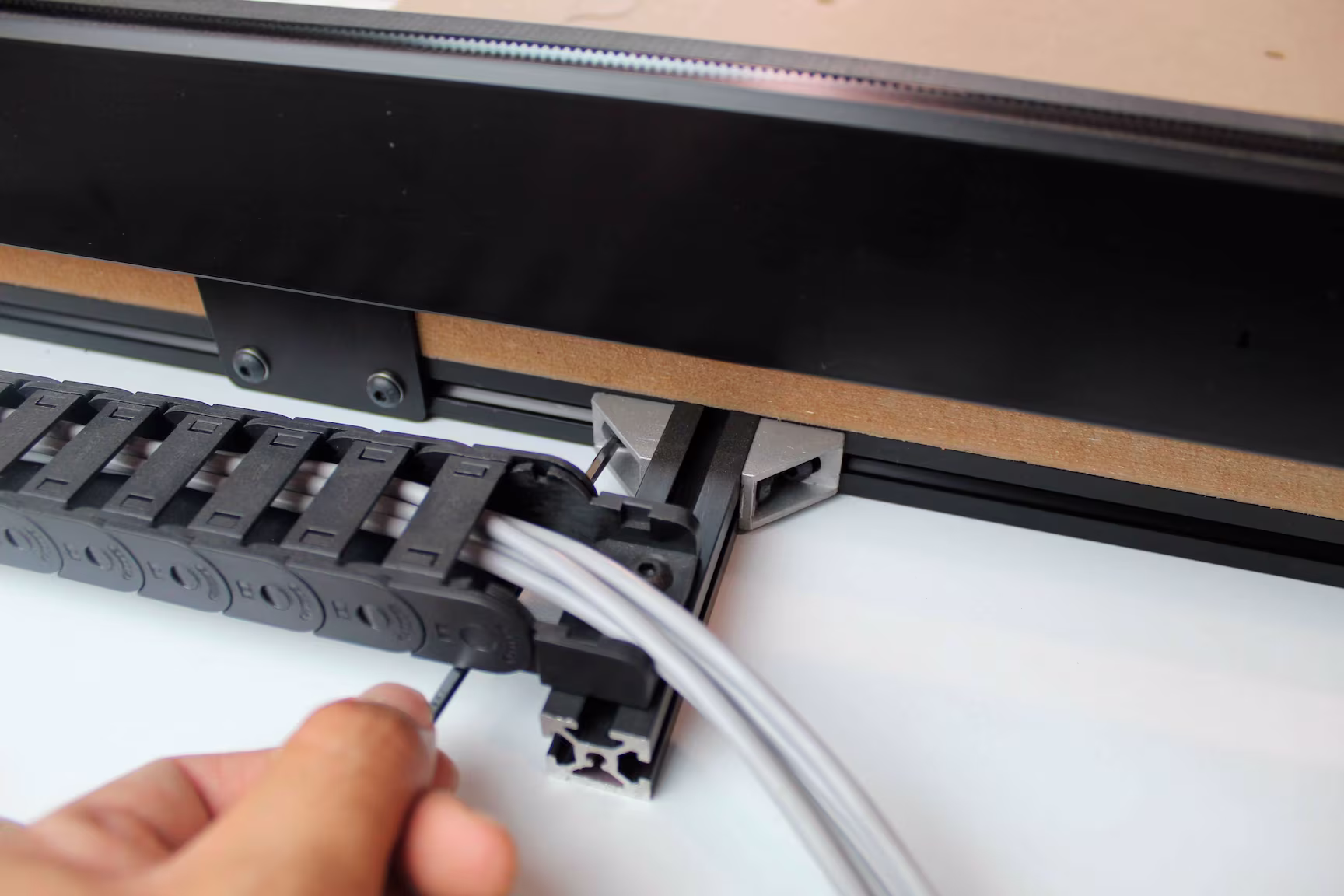

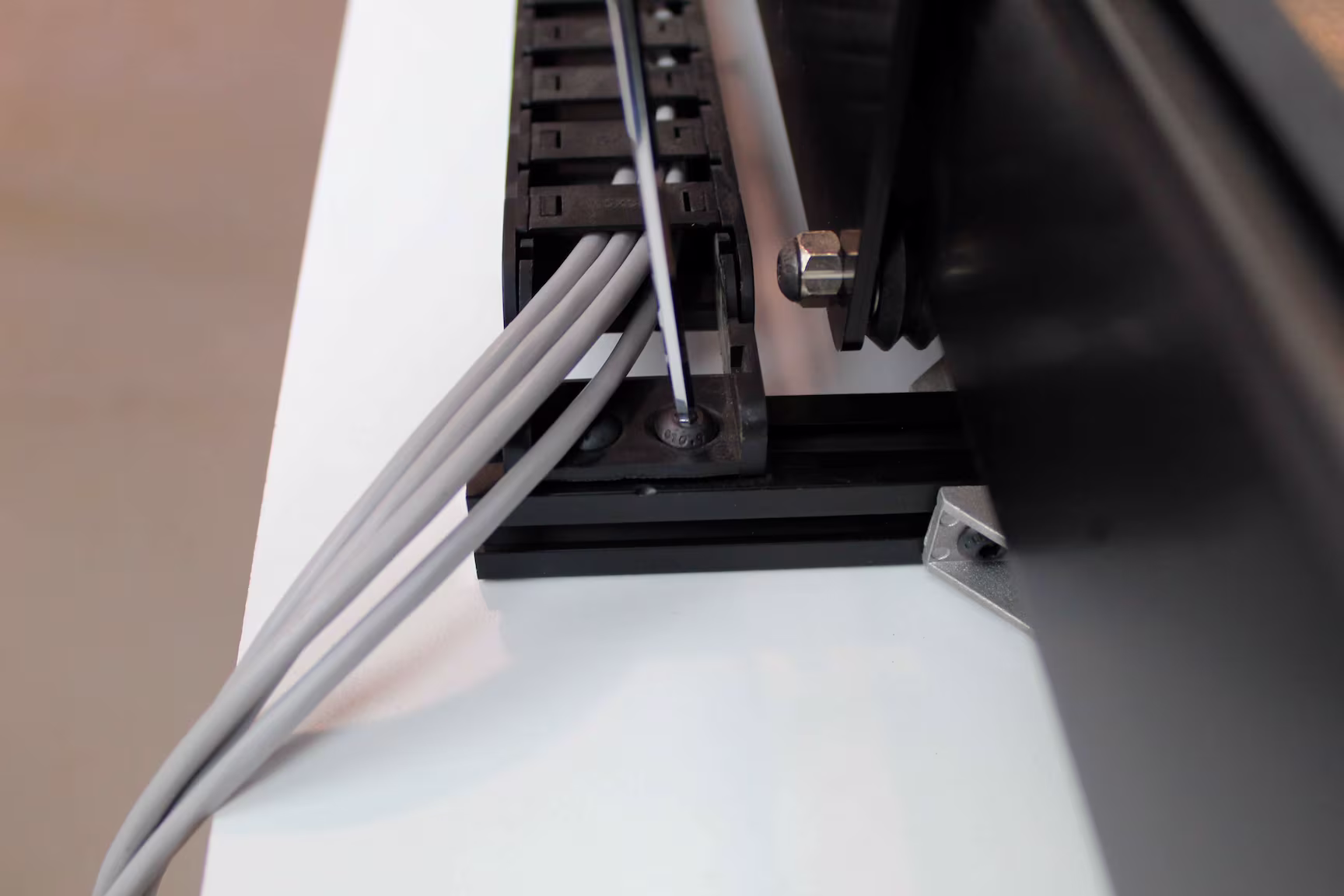

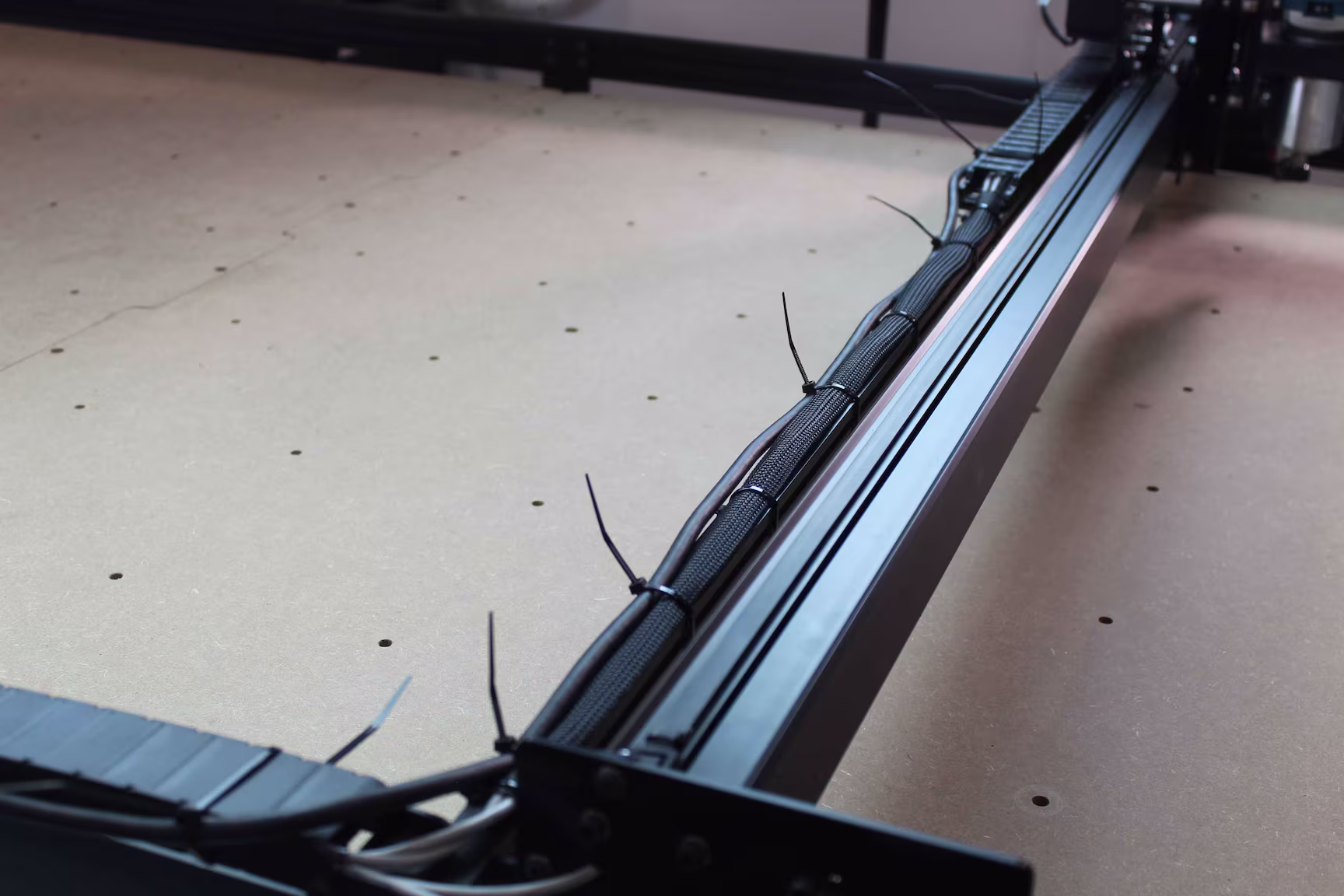

(26.4) - Atornillar la cadena porta-cables en el perfil de 90 mm. En este proceso vamos a atornillar la cadena porta-cables en el perfil de 90 mm. Para esto, en lo único que vamos a prestar atención es que no vaya a golpear la cadena contra algún tornillo de la placa del eje Y. En la siguientes imágenes se muestra el proceso.

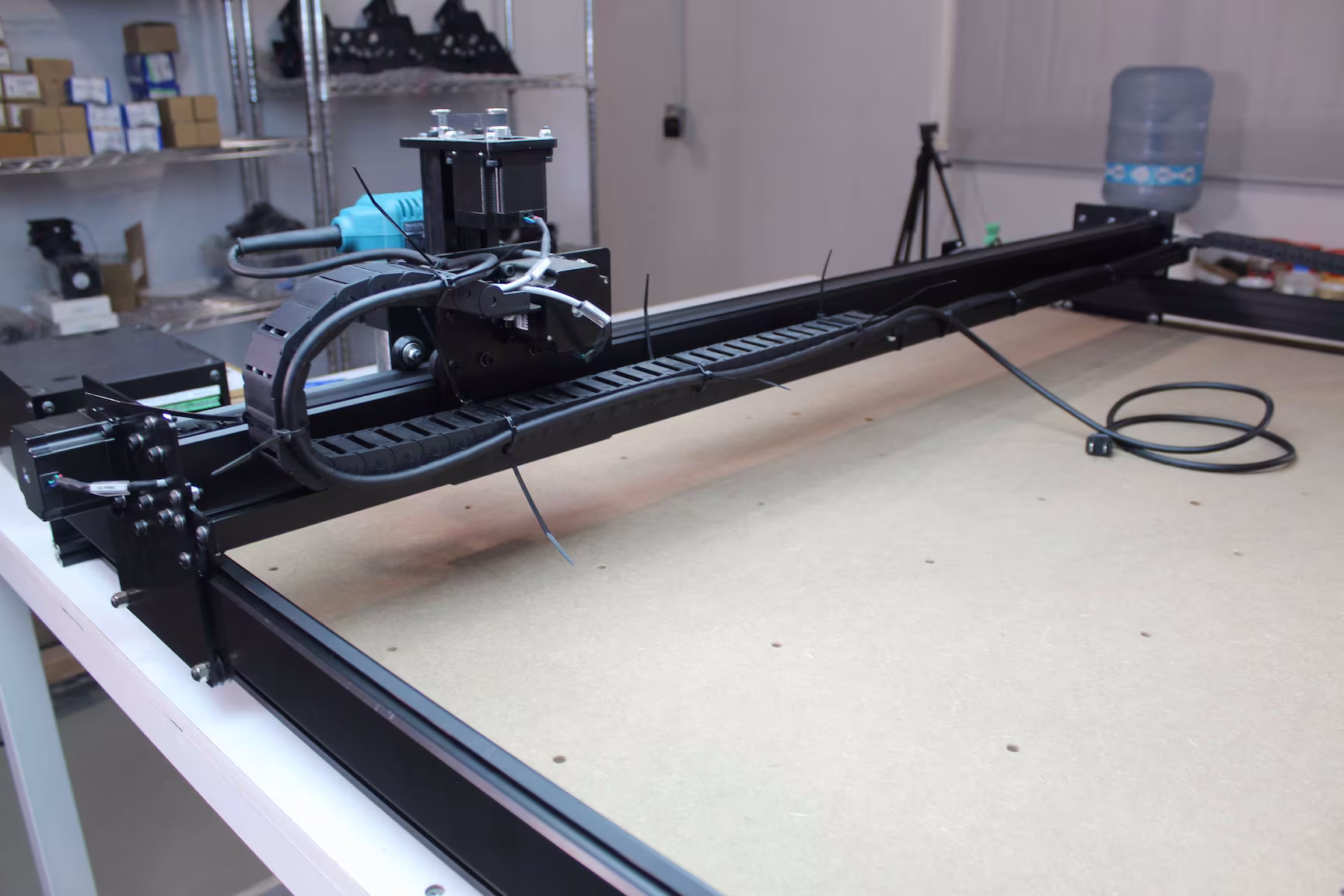

(27) - Colocación de la primera banda dentada del eje Y
En este proceso vamos a colocar la banda dentada del eje Y. Esta banda es la que funciona, junto con las poleas de los motores, como transmisión de los ejes.

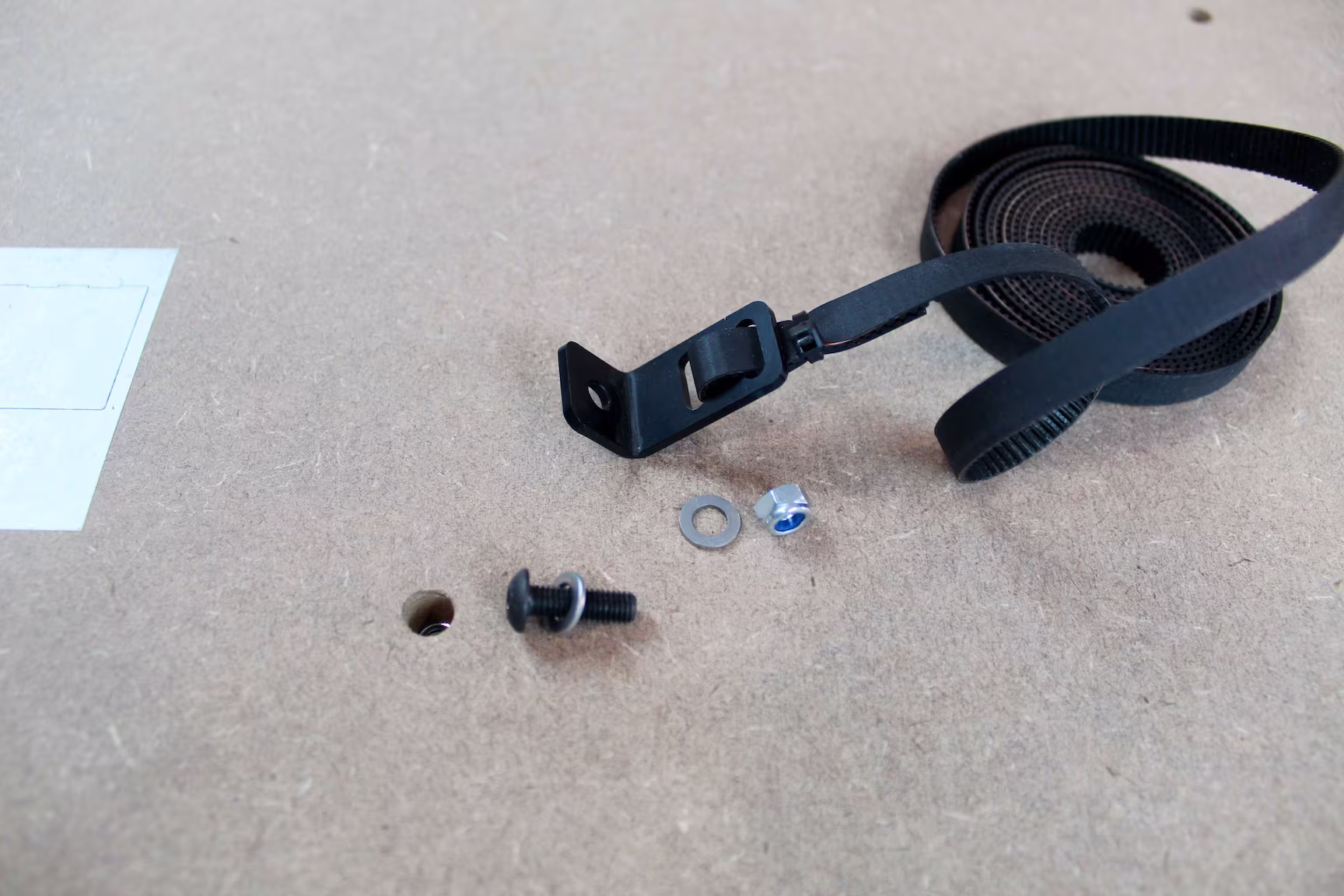

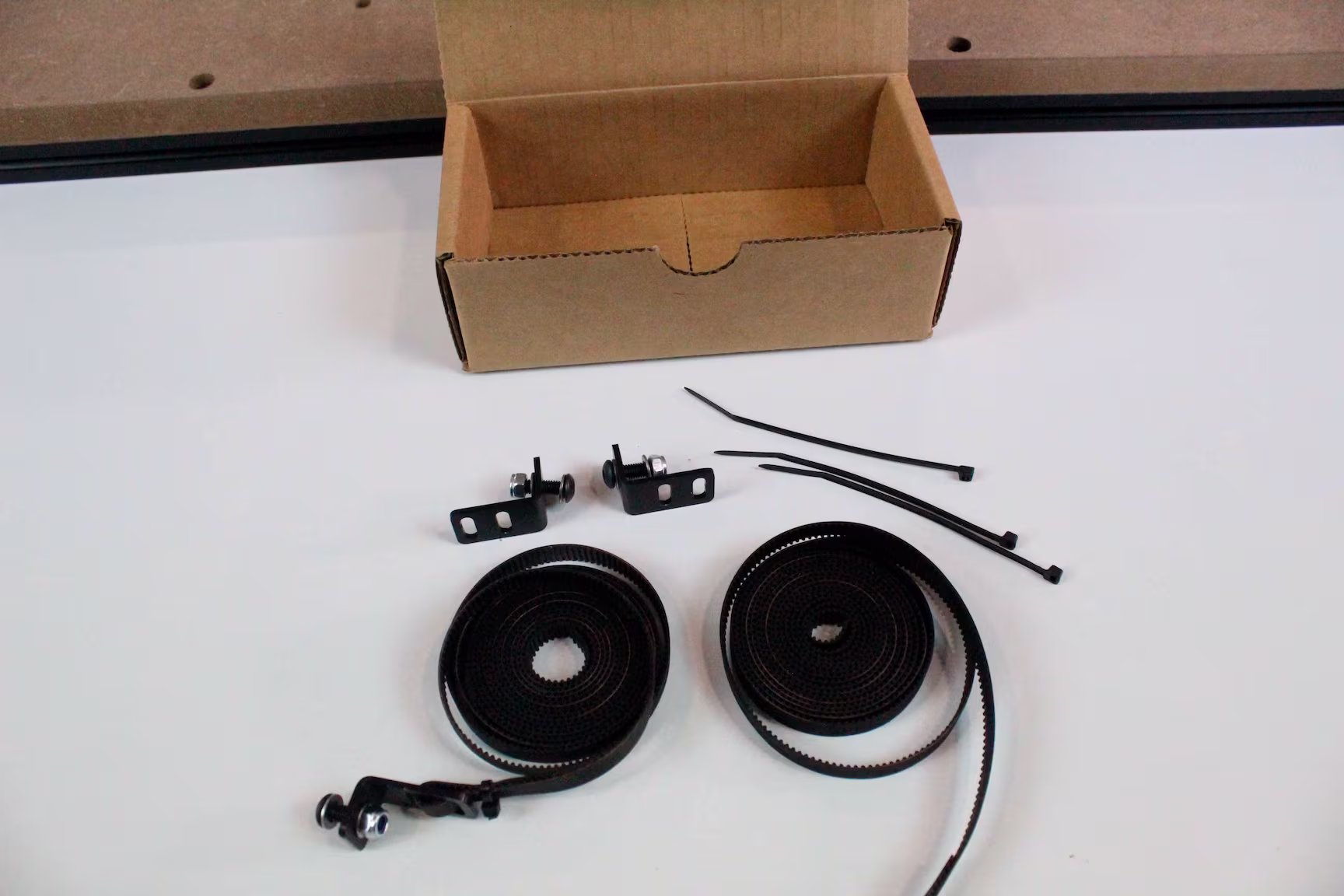

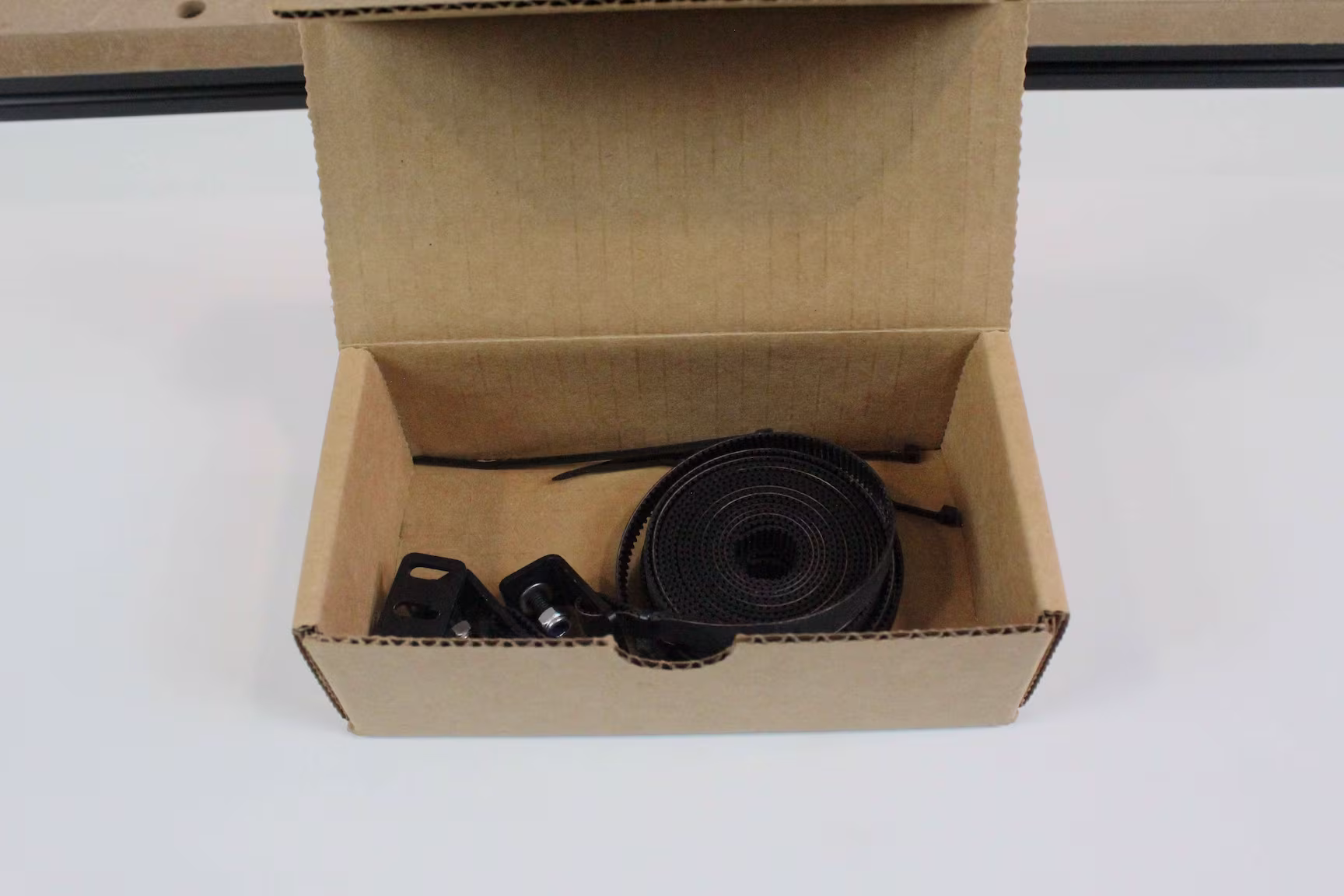

(27.1) - Desempaquetar las bandas. Las bandas están en una caja con el nombre de "Placa banda". Esta caja contiene los dos pares de banda dentada para el eje Y, incluyendo las placas que se utilizan para su colocación. También se incluyen algunos cinchos que son necesarios para su colocación. En la siguiente imagen se muestra el proceso.

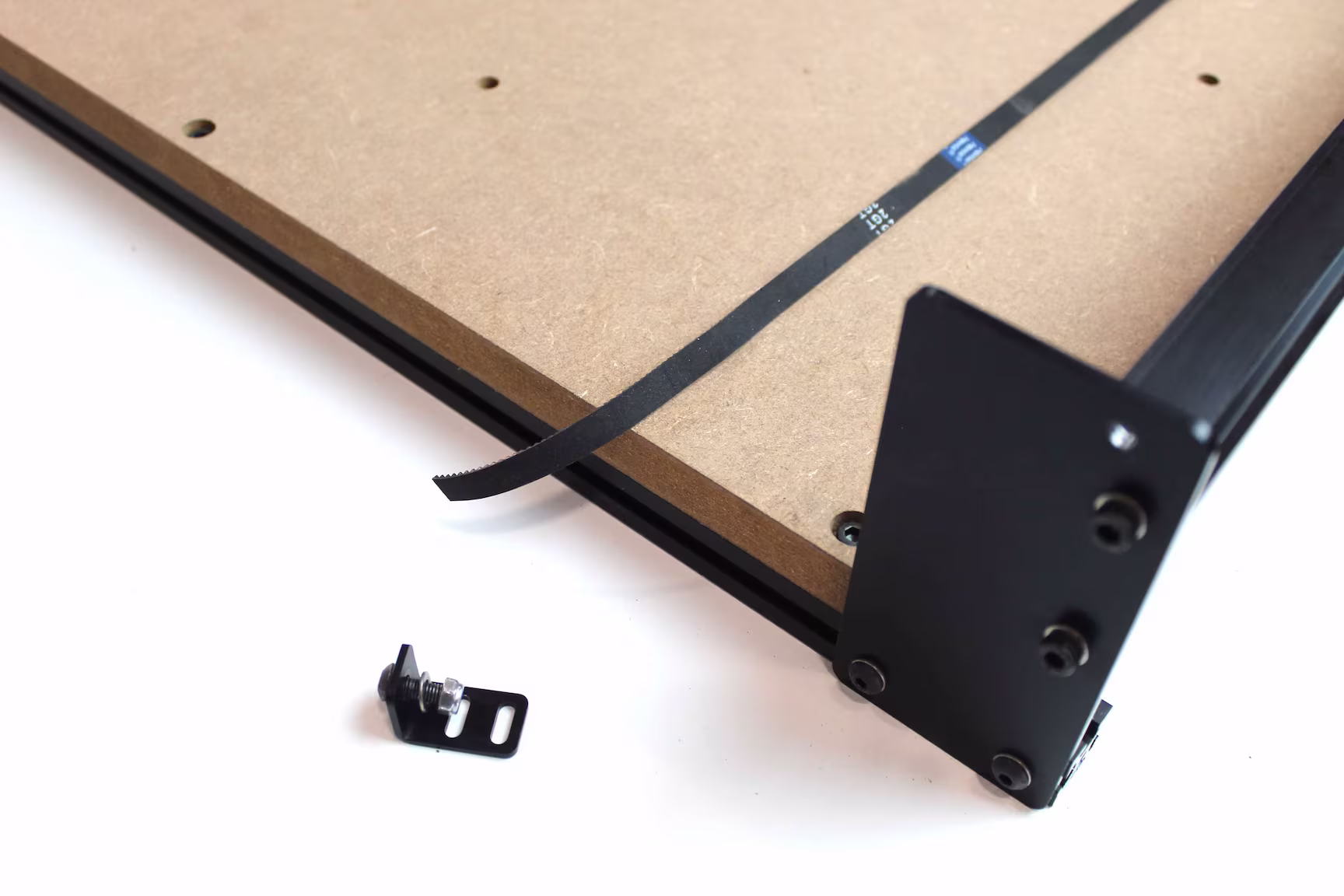

(27.2) - Colocar la primera placa de la banda. Ahora que desempacamos la banda dentada, vamos a colocar la primera placa de la banda. Esta placa es la que ya está ensamblada en la banda dentada. Para poder ensamblar la placa debemos desarmar el tornillo que tiene incluido. En las siguientes imágenes se muestra la banda dentada con esta placa y el proceso de desarme.
Placa banda ensamblada
en la banda dentada

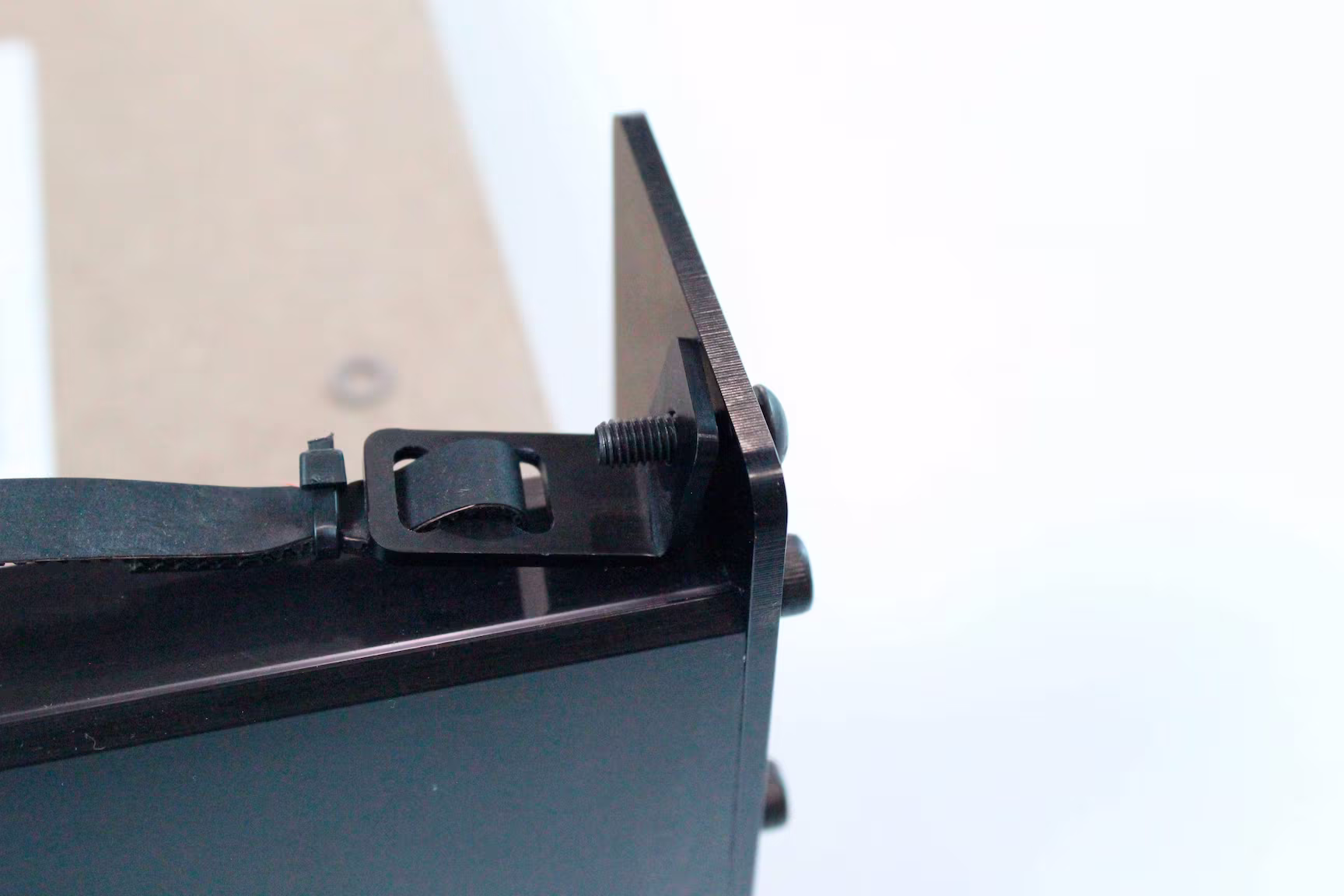

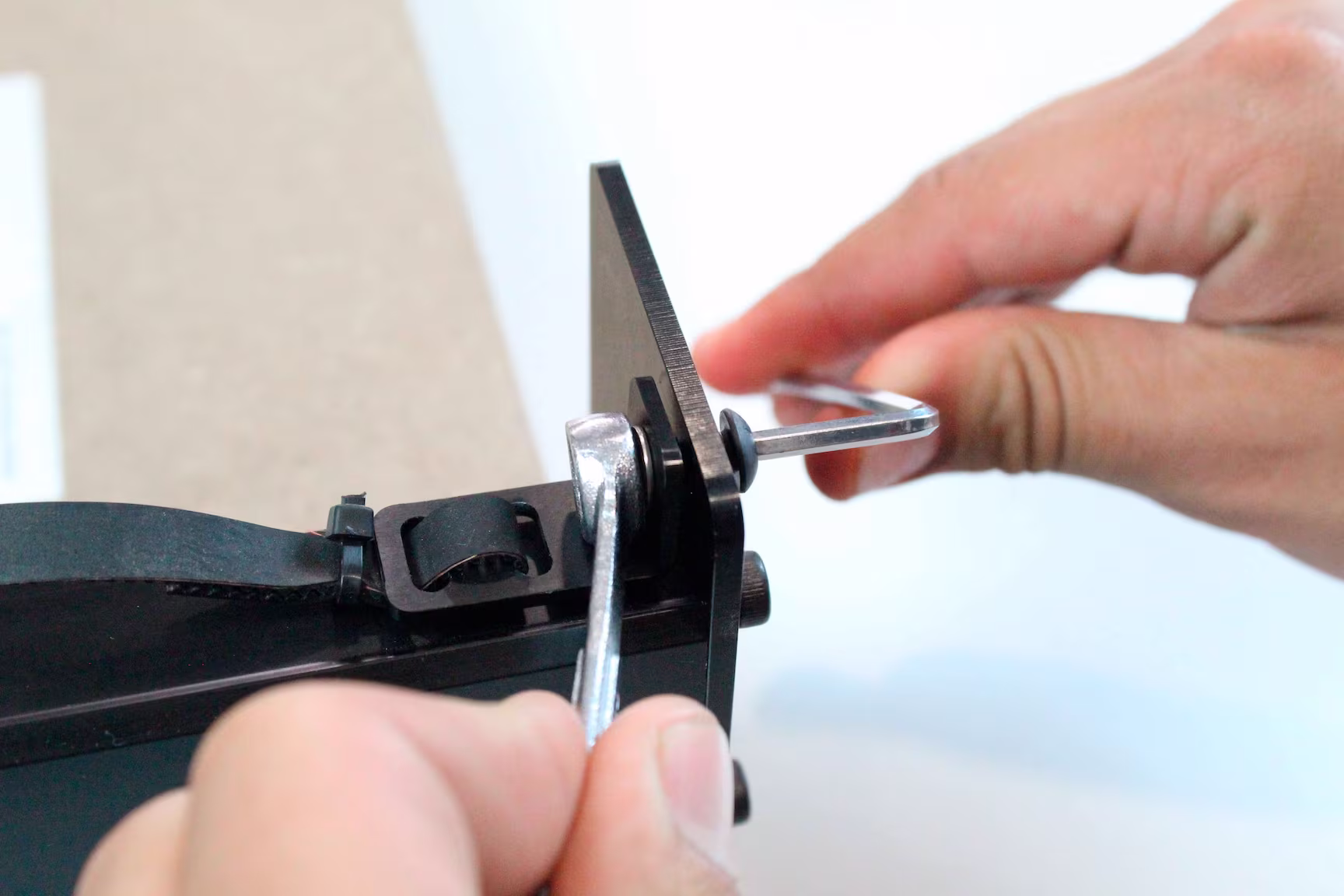

La placa se debe atornillar en la esquinera y hasta el tope de la misma. En las siguientes imágenes se muestra este proceso.

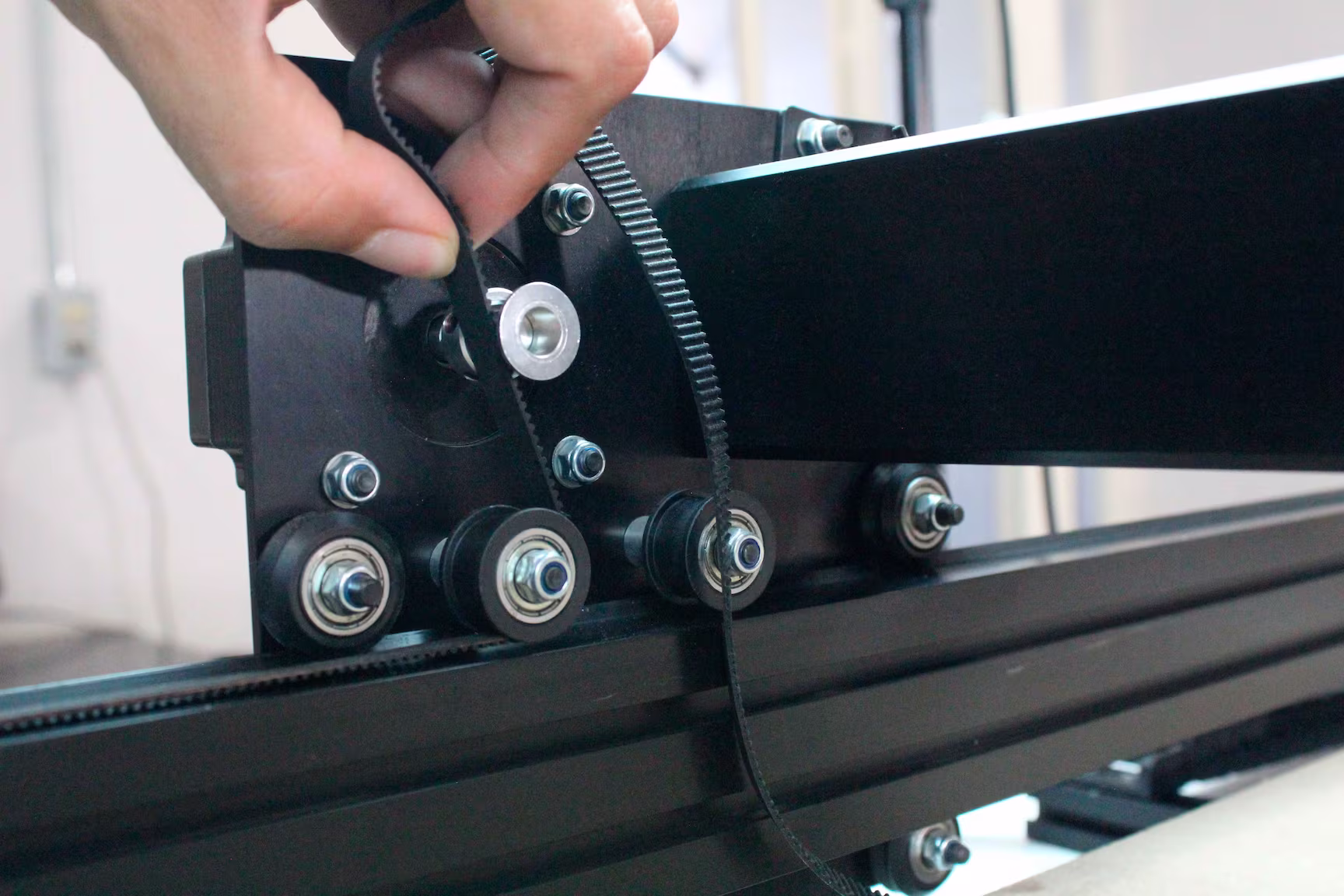

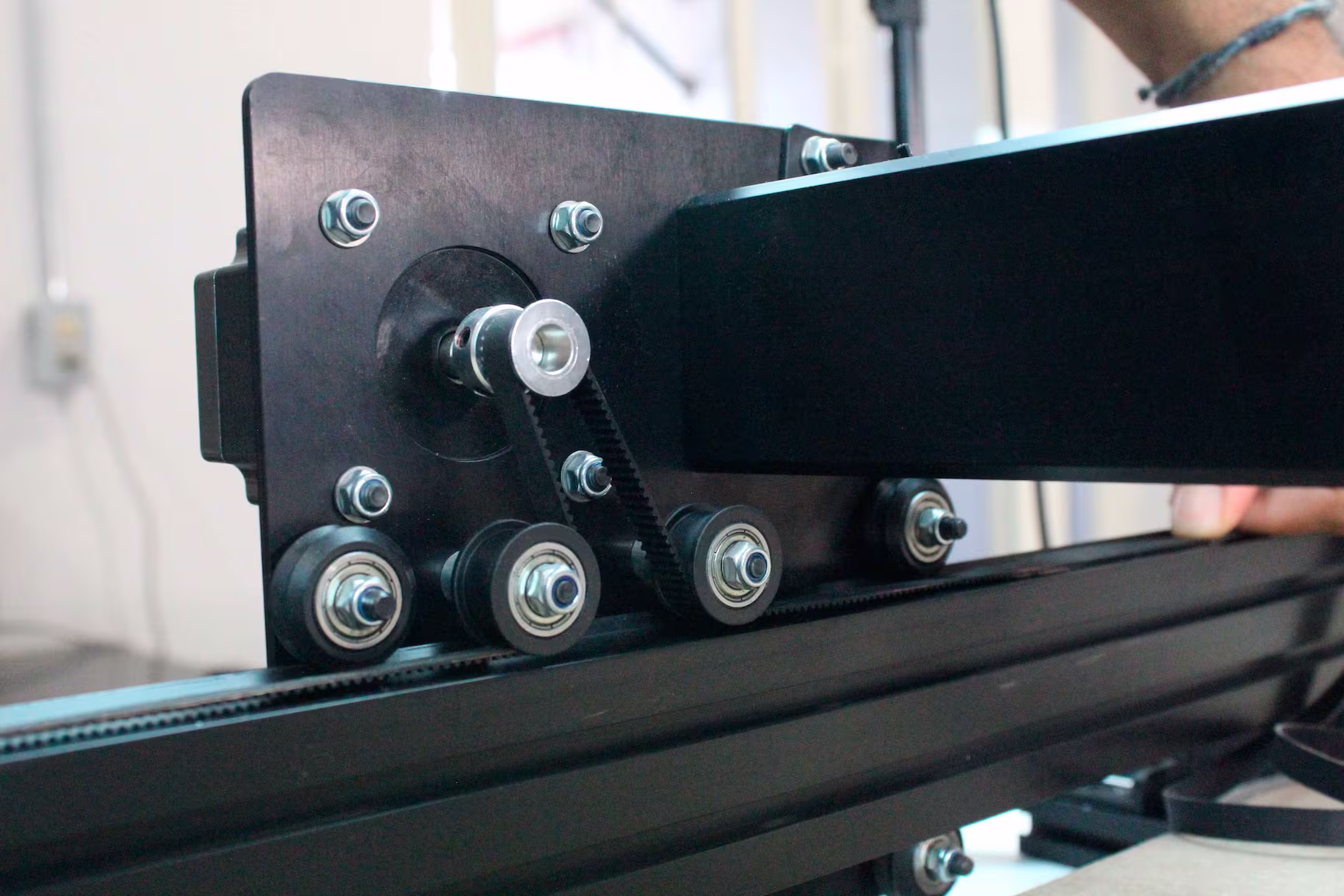

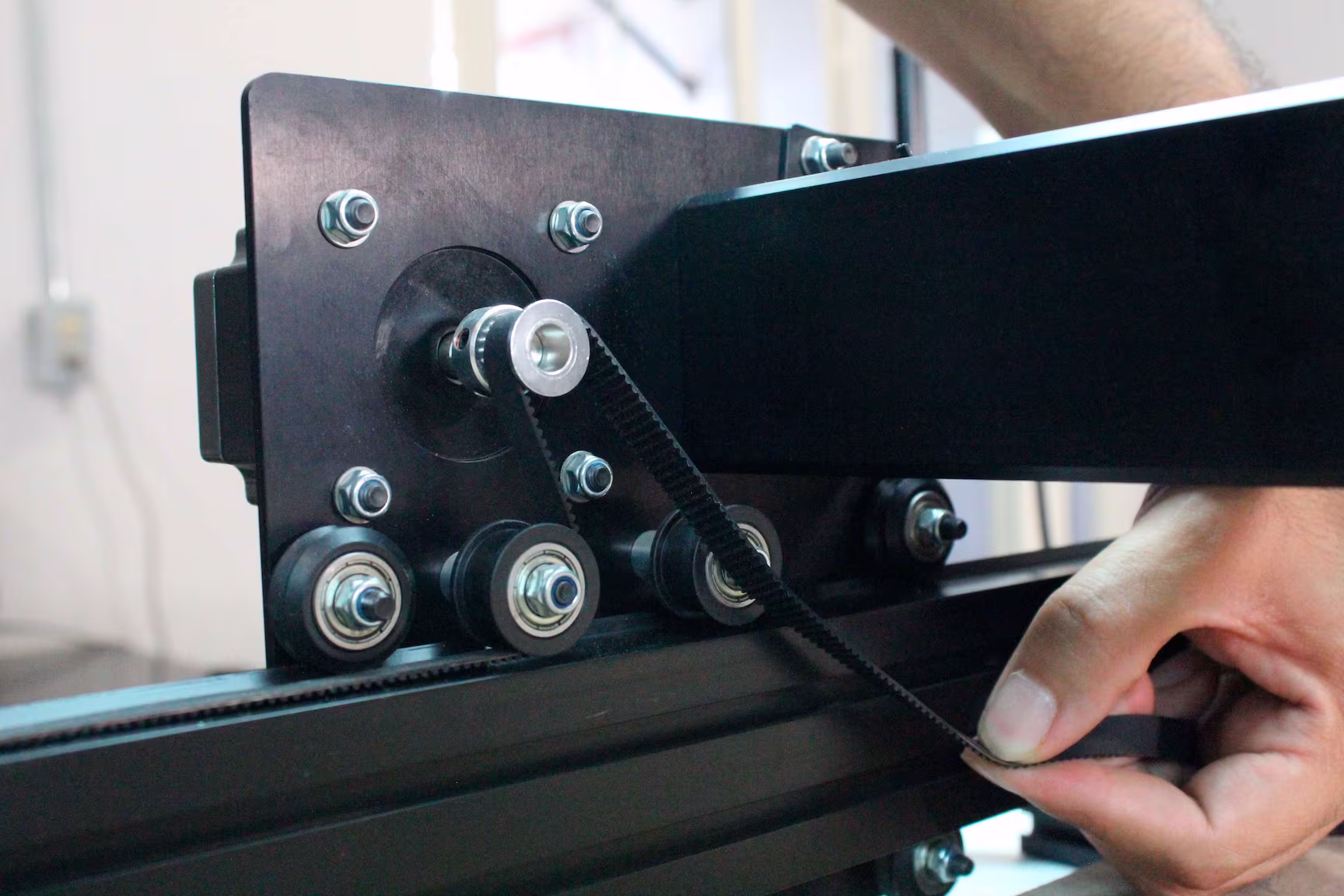

(27.3) - Pasar la banda dentada por la polea y rodamientos. En este paso debemos pasar la banda por los rodamientos y por la polea del motor. La polea y la banda son los que hacen la transmisión para el movimiento. Los rodamientos por donde pasa la banda funcionan como tensores de la misma. En las siguientes imágenes se muestra el proceso de deslizamiento de la banda por la polea y rodamientos.

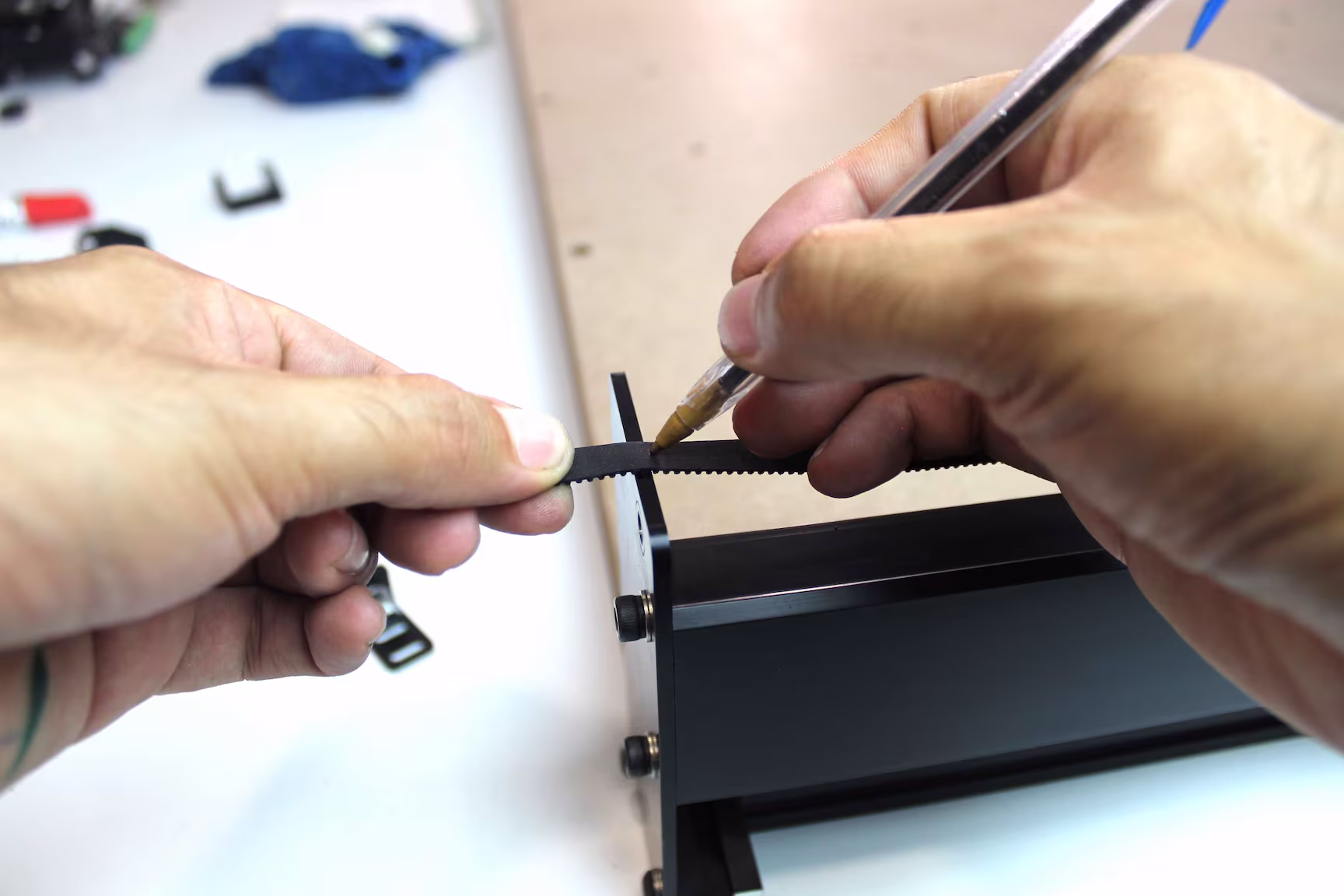

(27.4) - Marcar la banda para ajuste. En este proceso vamos a realizar un marcado en el otro extremo de la banda dentada. Esto lo debemos realizar porque en este extremo, vamos a colocar la banda dentada en la placa. En la siguiente imagen se muestra el extremo de la banda.
Ahora vamos a estirar la banda y la vamos a colocar arriba de la esquinera. Debemos estirar la banda para que quede extendida lo mejor posible. No es necesario ejercer demasiada fuerza al momento de estirar, con que quede bien estirada es suficiente. La siguiente imagen muestra un ejemplo.

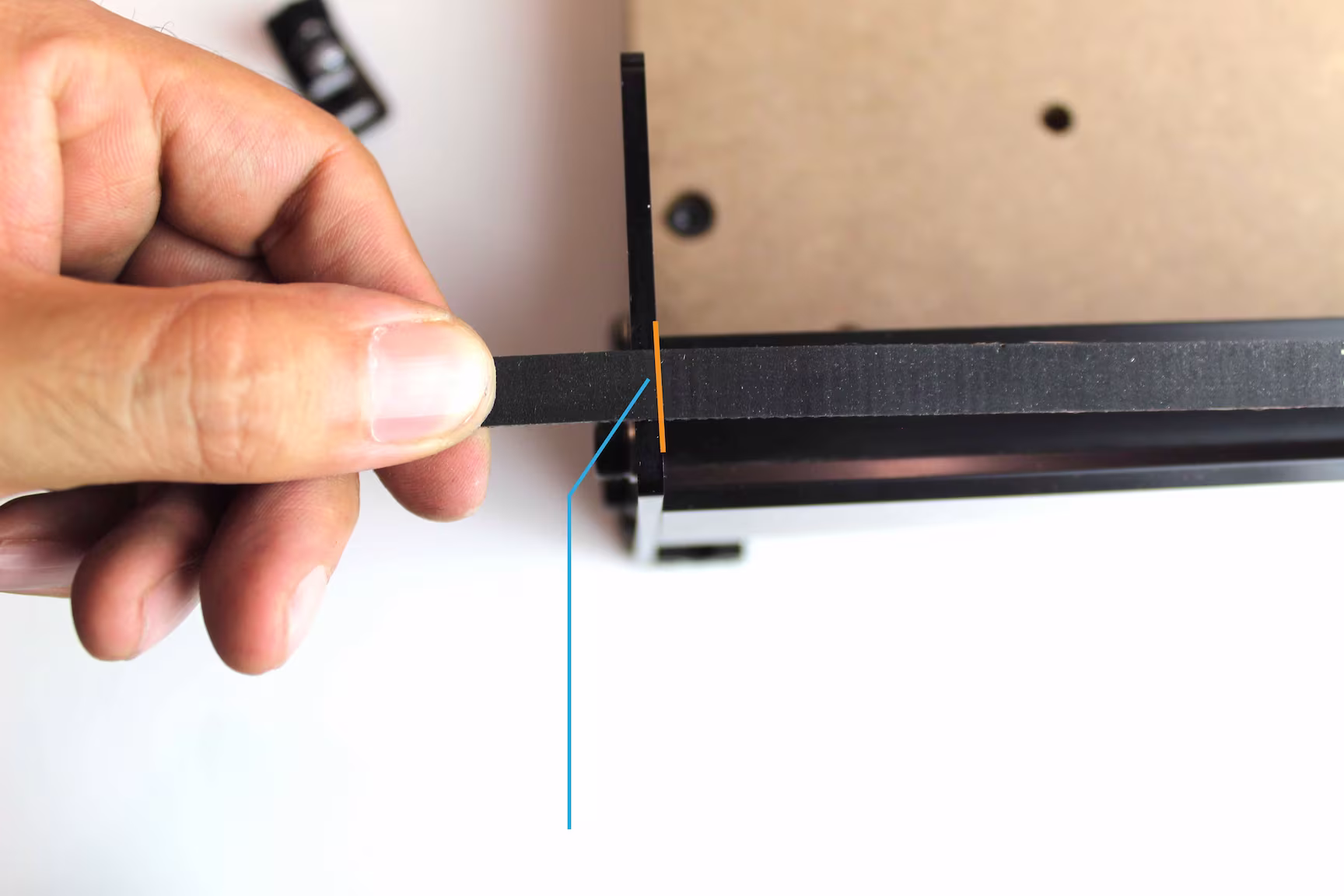

La primera marca la vamos a realizar en el punto donde la banda dentada llega a la esquinera. Te recomendamos realizar esta marca con alguna pluma o marcador que genere buen contraste en la banda, de esta manera será fácil notarla. En este ejemplo se realizo con una pluma color azul y costaba un poco de trabajo notarla. Las siguientes imágenes muestran cómo se debe realizar la primera marca.
Primera marca
La segunda marca la vamos a realizar a 25 milímetros (para Lia 2k y 3k), o 20 milímetros (para Lia 1k) de la primera marca, con orientación hacia el interior de la maquina, es decir, hacia la derecha según las imágenes de este manual. La siguiente imagen muestra la segunda marca.

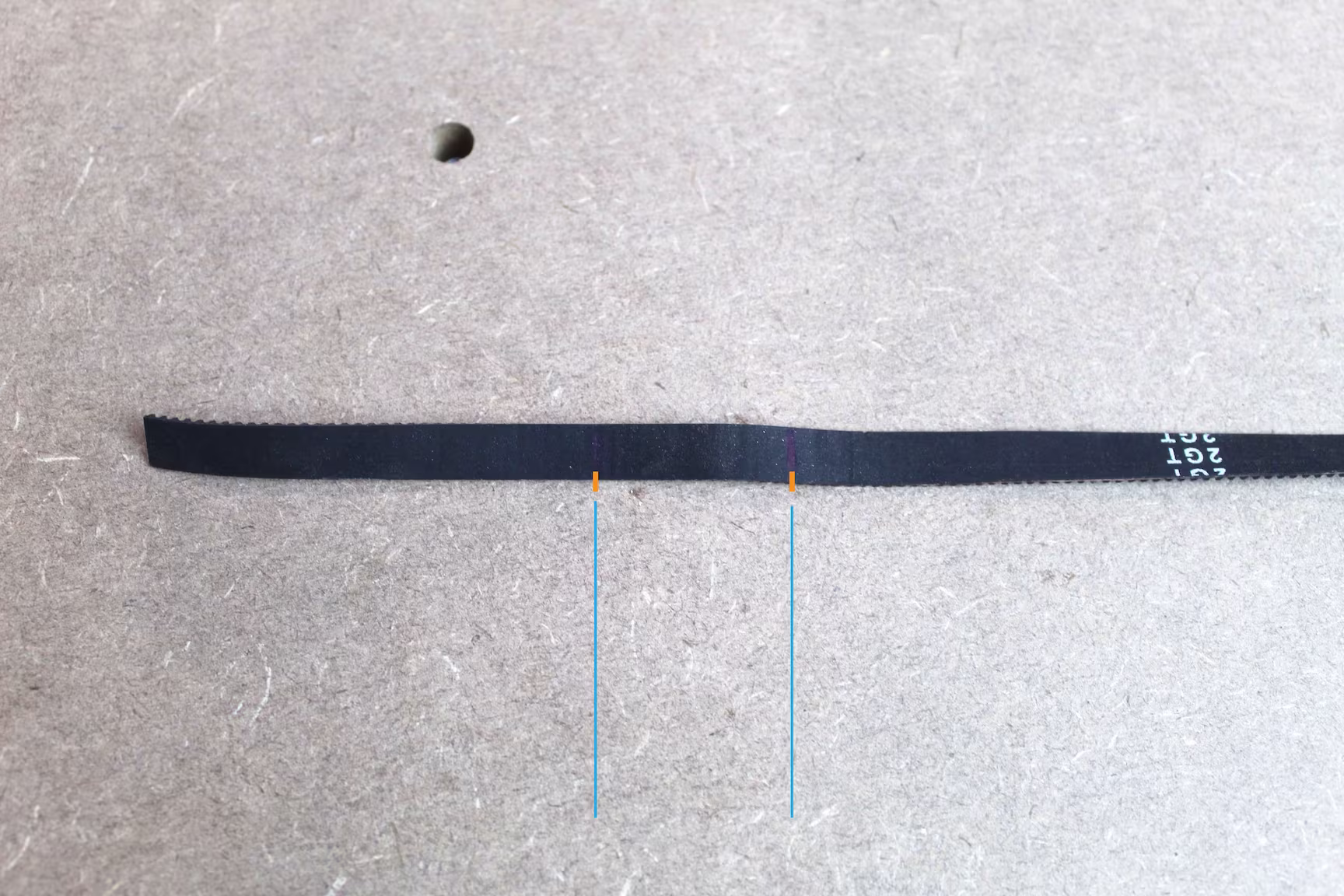

La siguiente imagen muestra las dos marcas.
Primera marca
Segunda marca

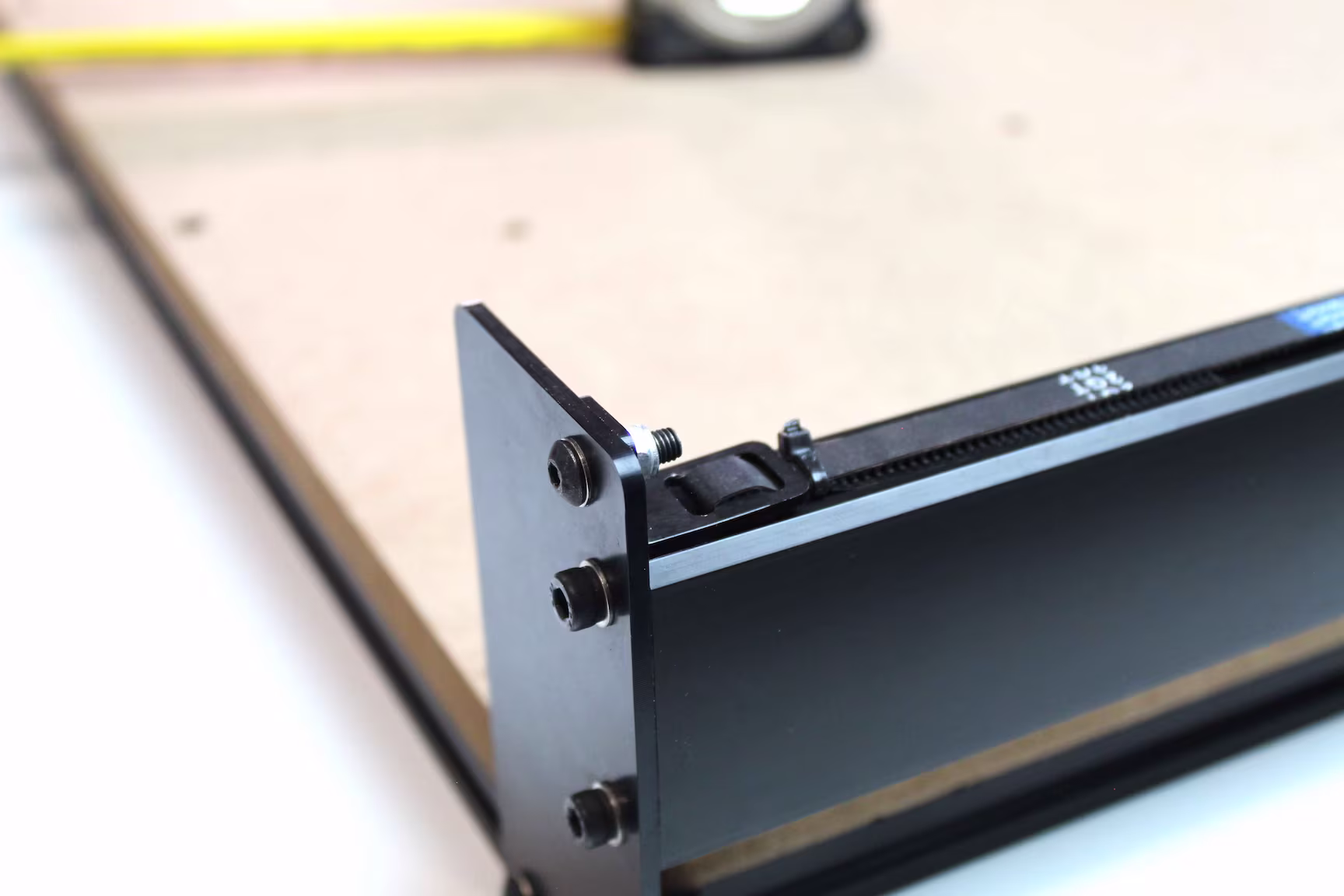

(27.5) - Colocar la banda dentada en la placa. En este paso vamos a colocar la banda dentada en la placa. En este paso nos vamos a apoyar de la segunda marca que realizamos. La primera ya la podemos omitir. Para realizar este paso, vamos a pasar la banda dentada por la placa. La banda dentada debe de ir entre las ranuras de la placa. La siguiente imagen muestra este proceso.

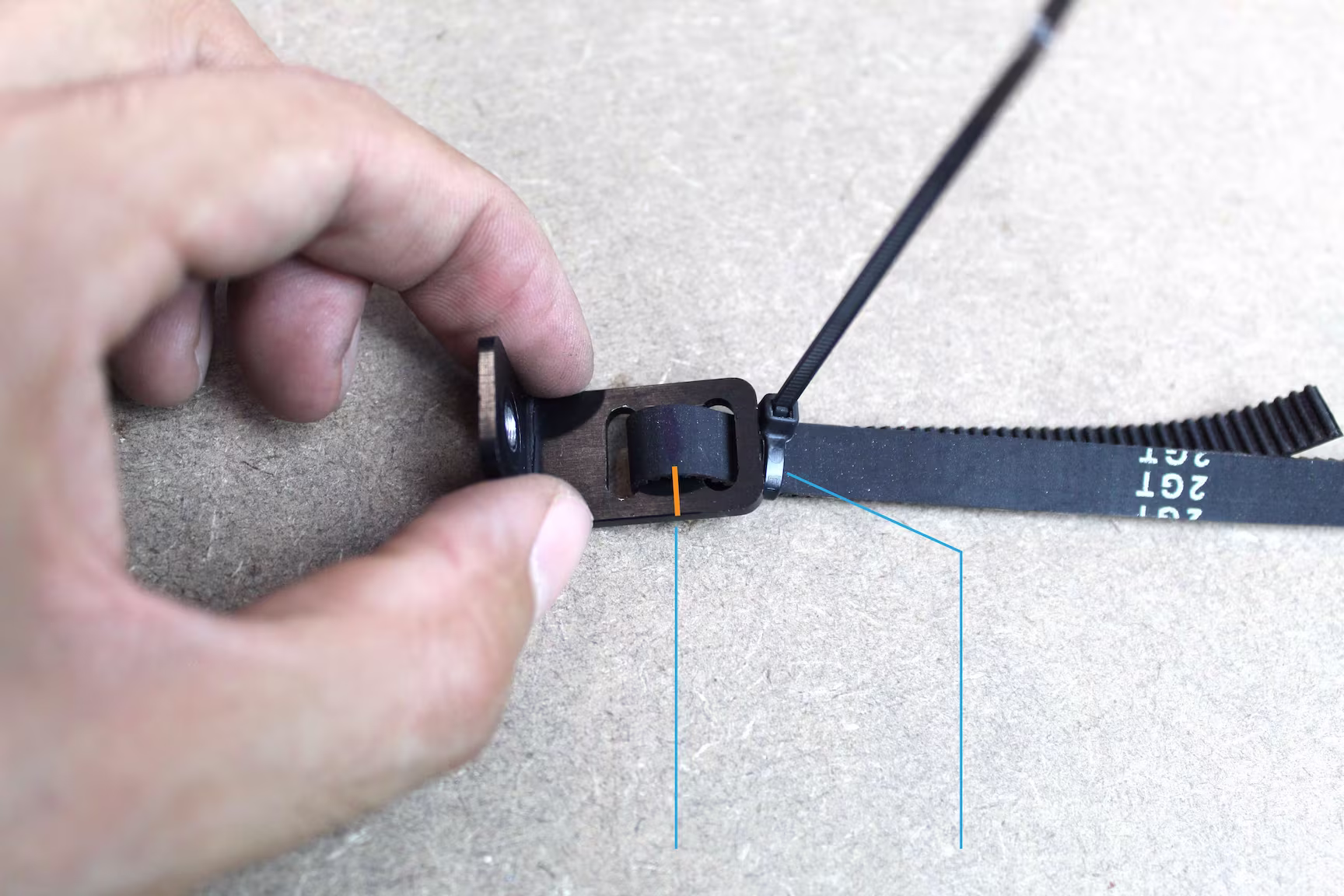

Después de esto, debemos poner el cincho para que la banda dentada quede sujeta a la placa. En este paso es importante que la segunda marca que realizamos en la banda, quede en medio de las dos ranuras de la placa. La siguiente imagen muestra este proceso.
Segunda marca en medio
de las ranuras de la placa
Cincho para sujeción
de banda con placa
Es recomendable que el cincho quede pegado a la placa para que ajuste mejor a la banda.
(27.6) - Colocar la segunda placa de la banda. Este proceso es el mismo que realizamos para colocar la primera placa de la banda. Repetimos el proceso. En las siguientes imágenes se muestra el proceso.

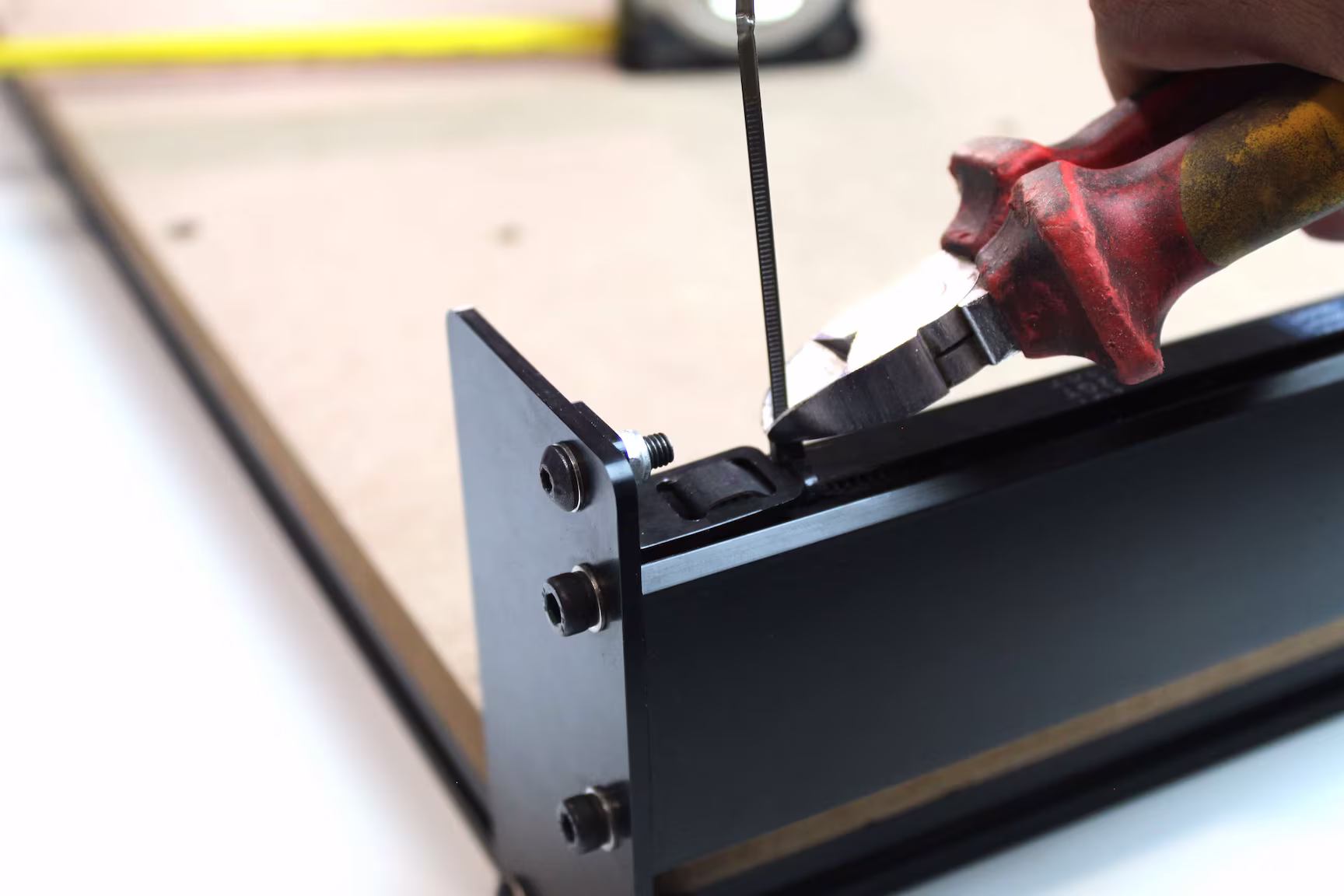

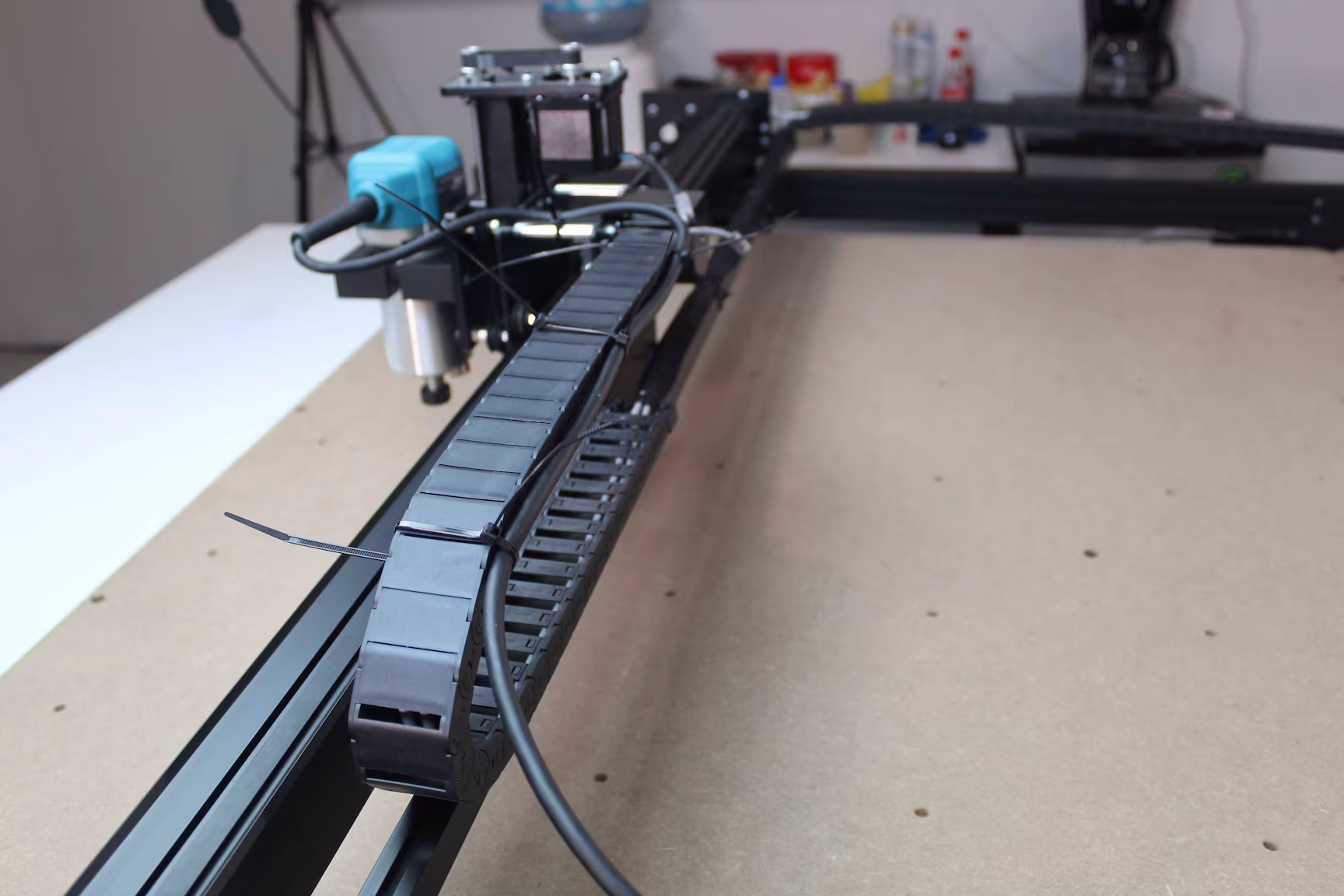

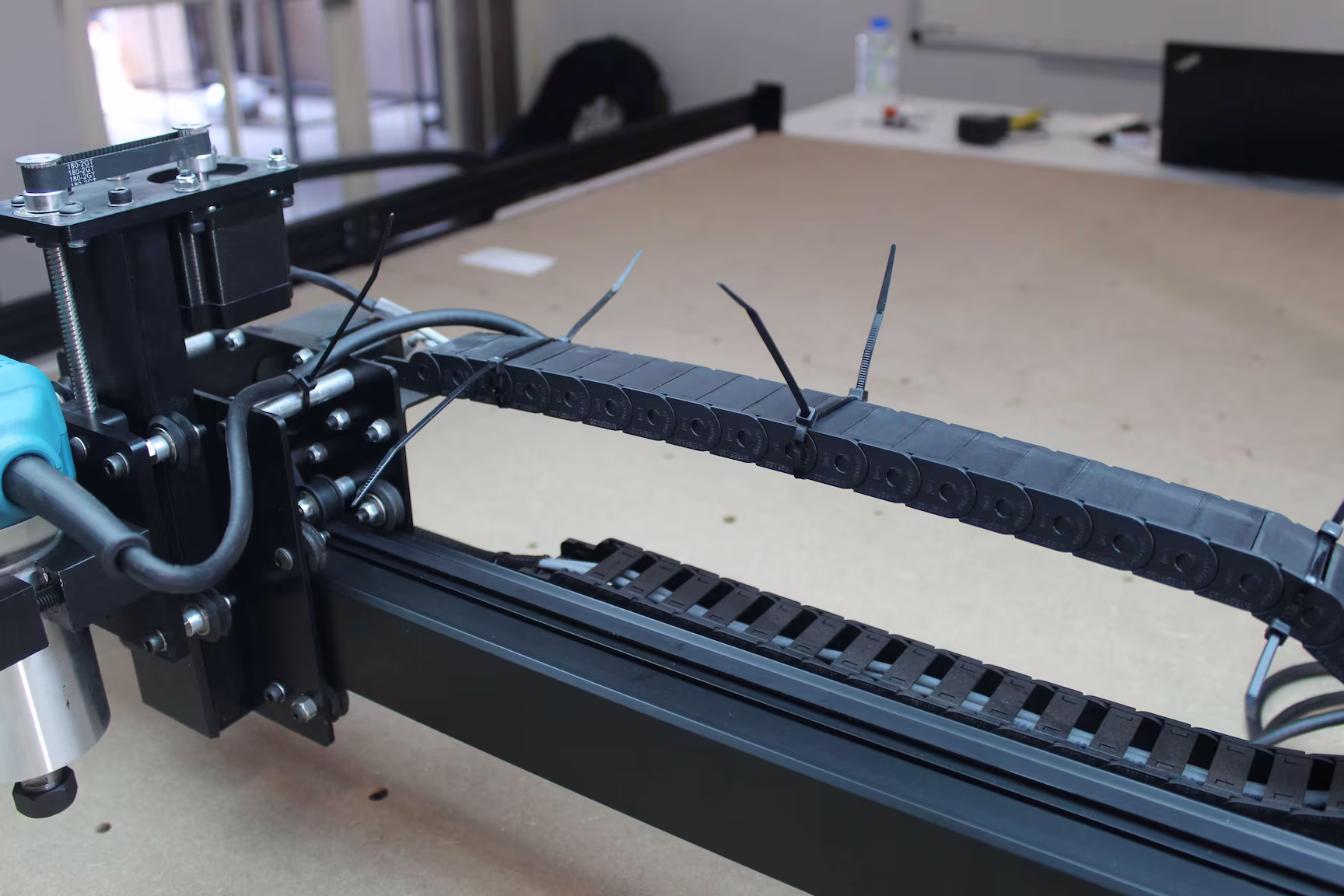

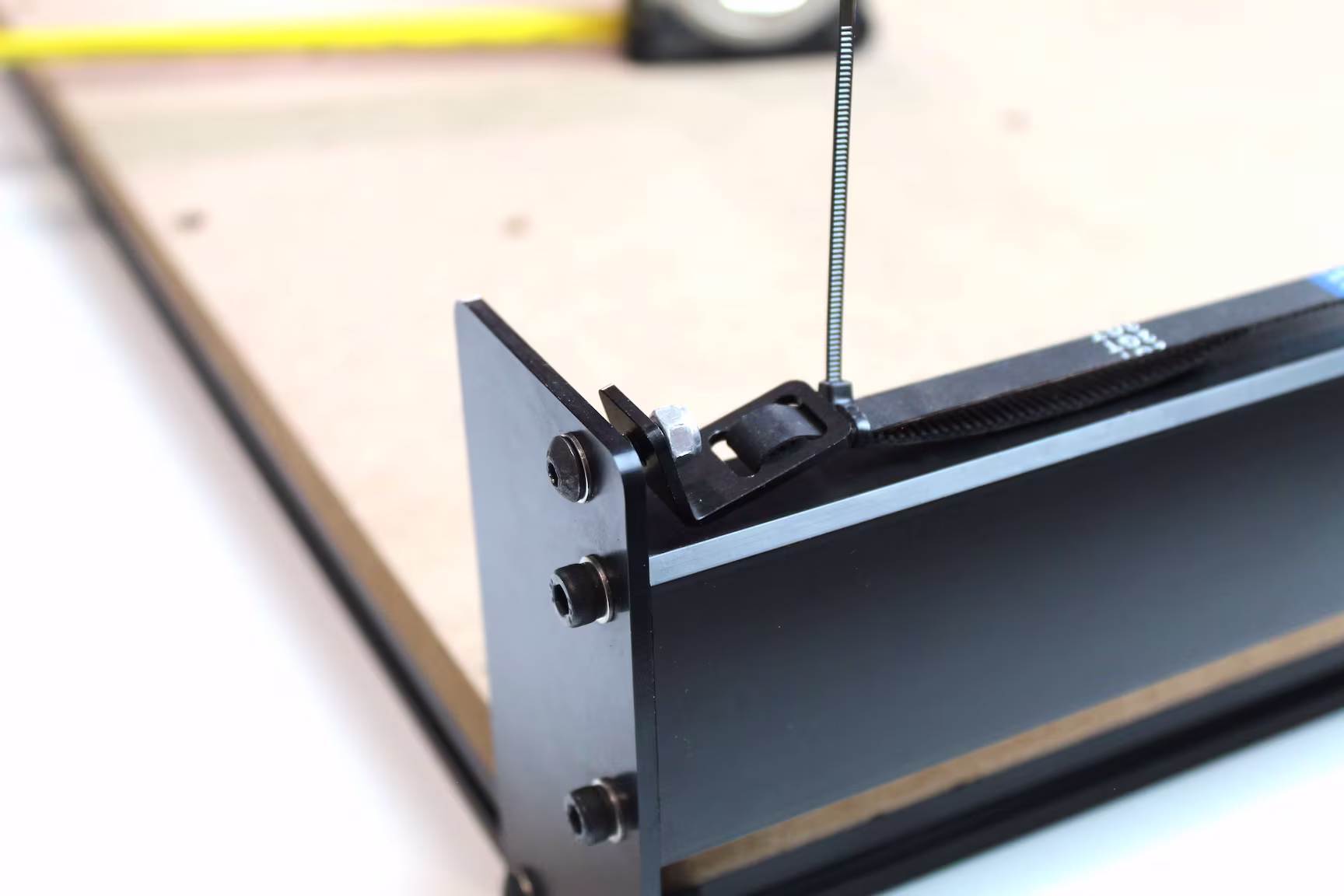

(27.7) - Cortar cinchos. En este último paso solo es cortar el cincho. Las siguientes imágenes muestran el corte.
(28) - Colocación de la segunda banda dentada del eje Y
El proceso de colocar la segunda banda dentada en el eje Y es el mismo que el anterior, el paso (27).
Cuarto paso. Ensamblar el router
En este proceso vamos a realizar la colocación de nuestro router. Para este ejemplo vamos a usar el router makita modelo RT0700C que se puede incluir en el equipo Lia. Por default, Lia incorpora el modelo 3907 de makita.
(29) - Montaje del router
(29.1) - Desempaquetar el router. En las siguientes imágenes se muestra el router Makita RT0700C. El router se manda en la caja original de Makita, con todos sus accesorios que incluye la misma marca.

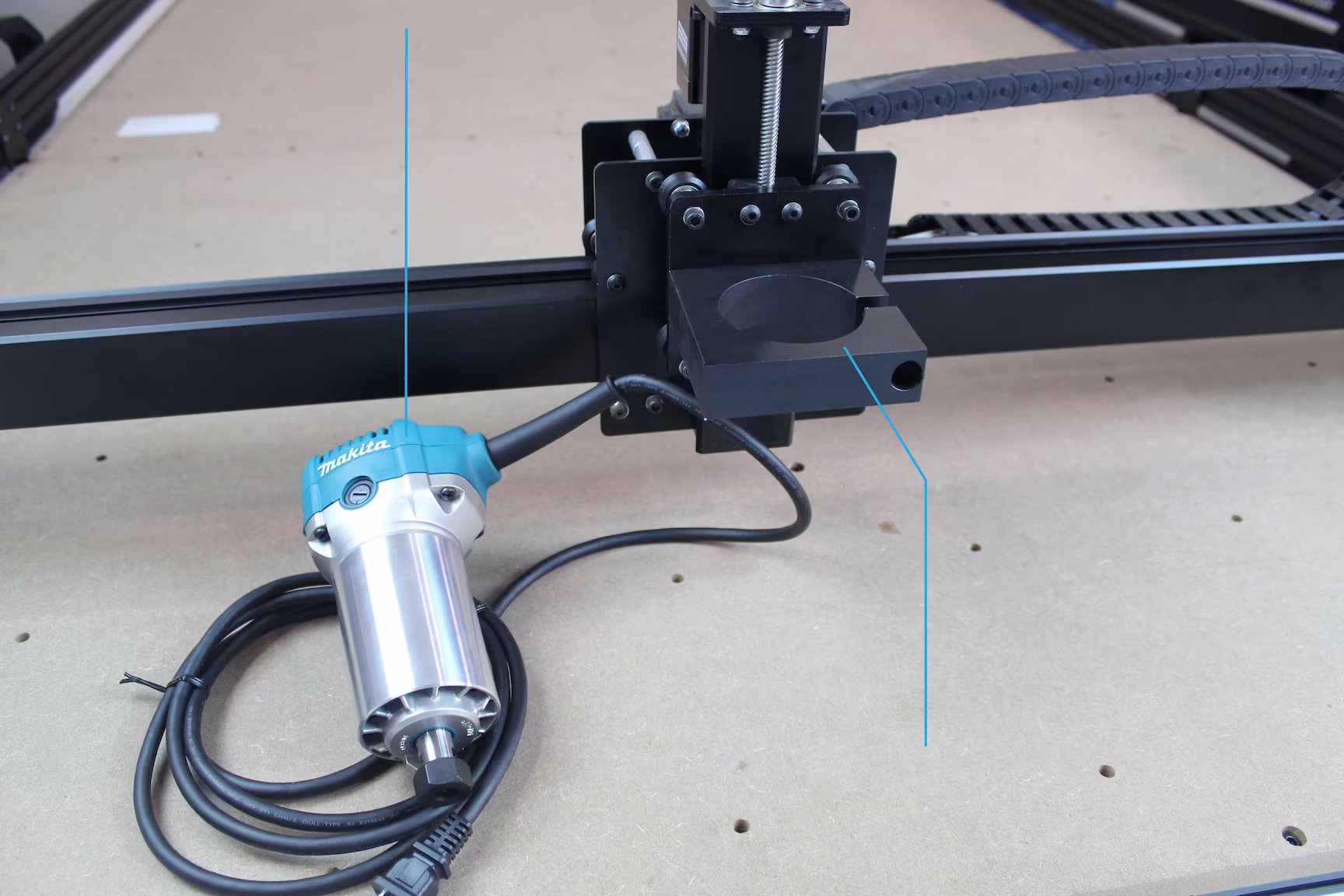

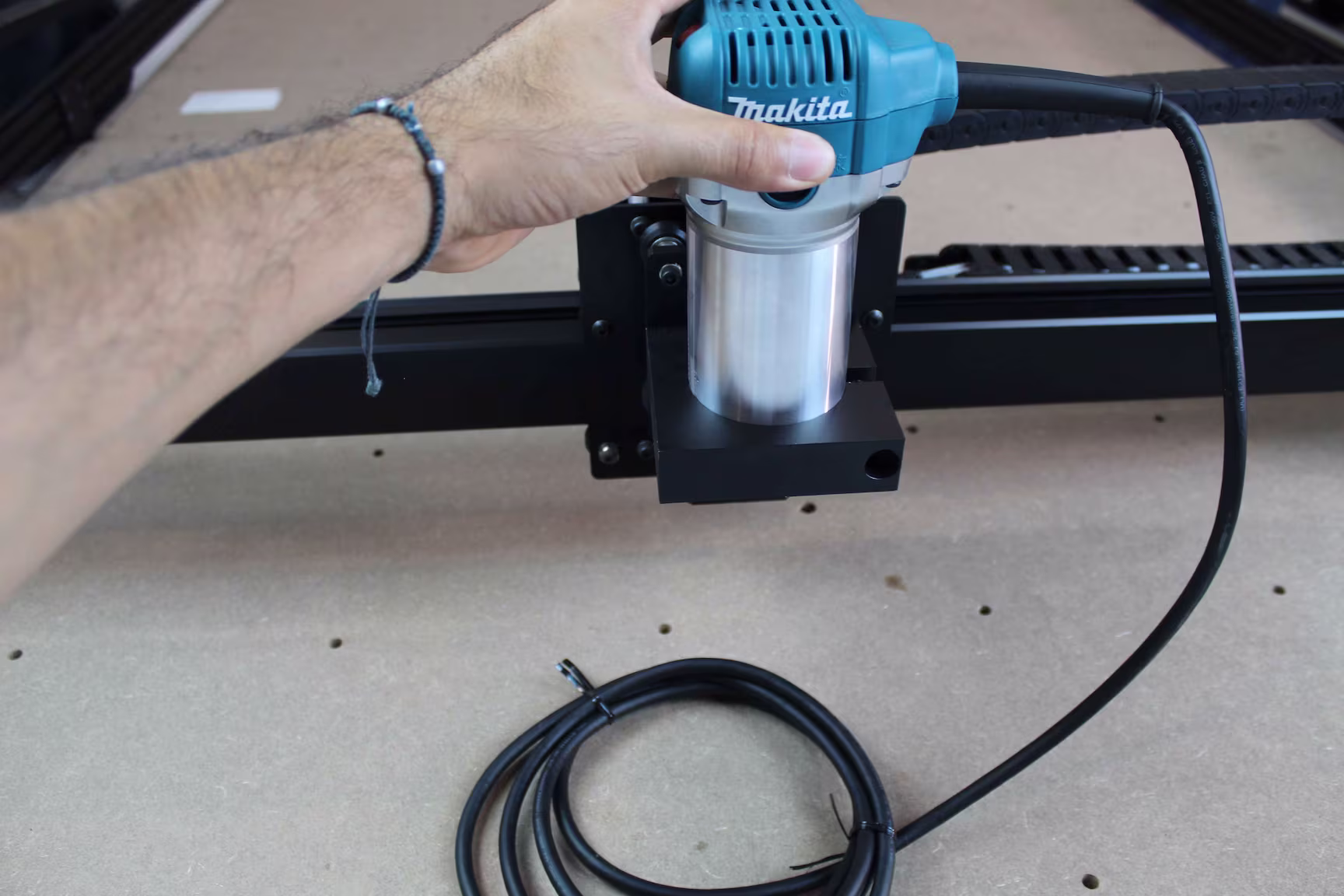

(29.2) - Colocar el router en la base. En este paso vamos a colocar el router en la base de aluminio que tiene el equipo Lia. Esta base está diseñada para recibir al modelo RT0700C y al modelo 3709 de la marca Makita. En la siguiente imagen se muestra la base y el router a colocar.
Router RT0700C
Base para router
Para insertar el router en la base, solamente tenemos que colocarlo en posición y deslizarlo por la misma. En caso de que se complique el deslizamiento, podemos apoyarnos con alguna palanca para hacer abrir la base un poco. Esto se debe a que la base se fabrica exactamente a la medida del router.En las siguientes imágenes se muestra la colocación del router en la base.
De preferencia, el router debe de ir hasta el fondo, es decir, debemos pasarlo por la base hasta que la misma forma del router tope con la base.

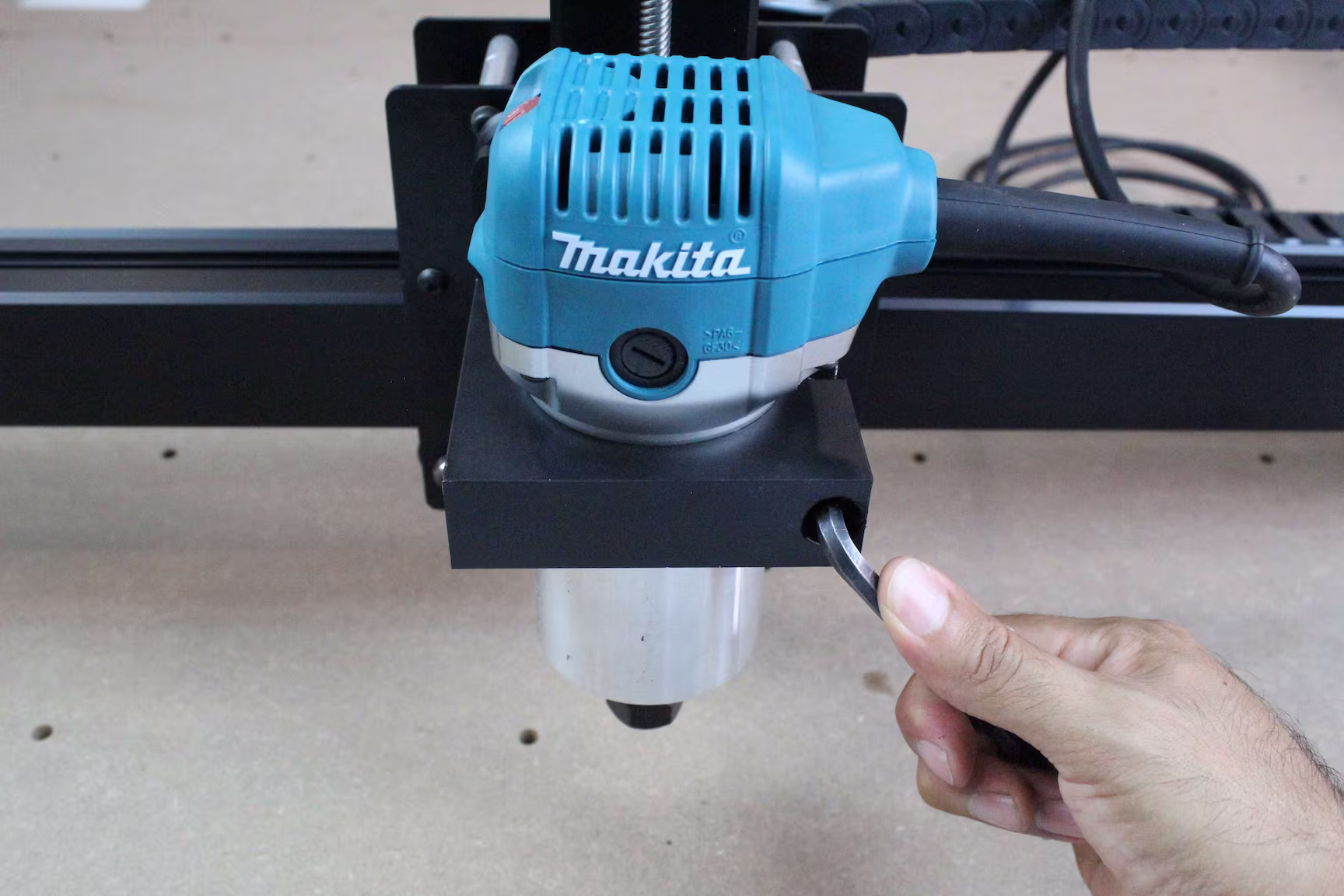

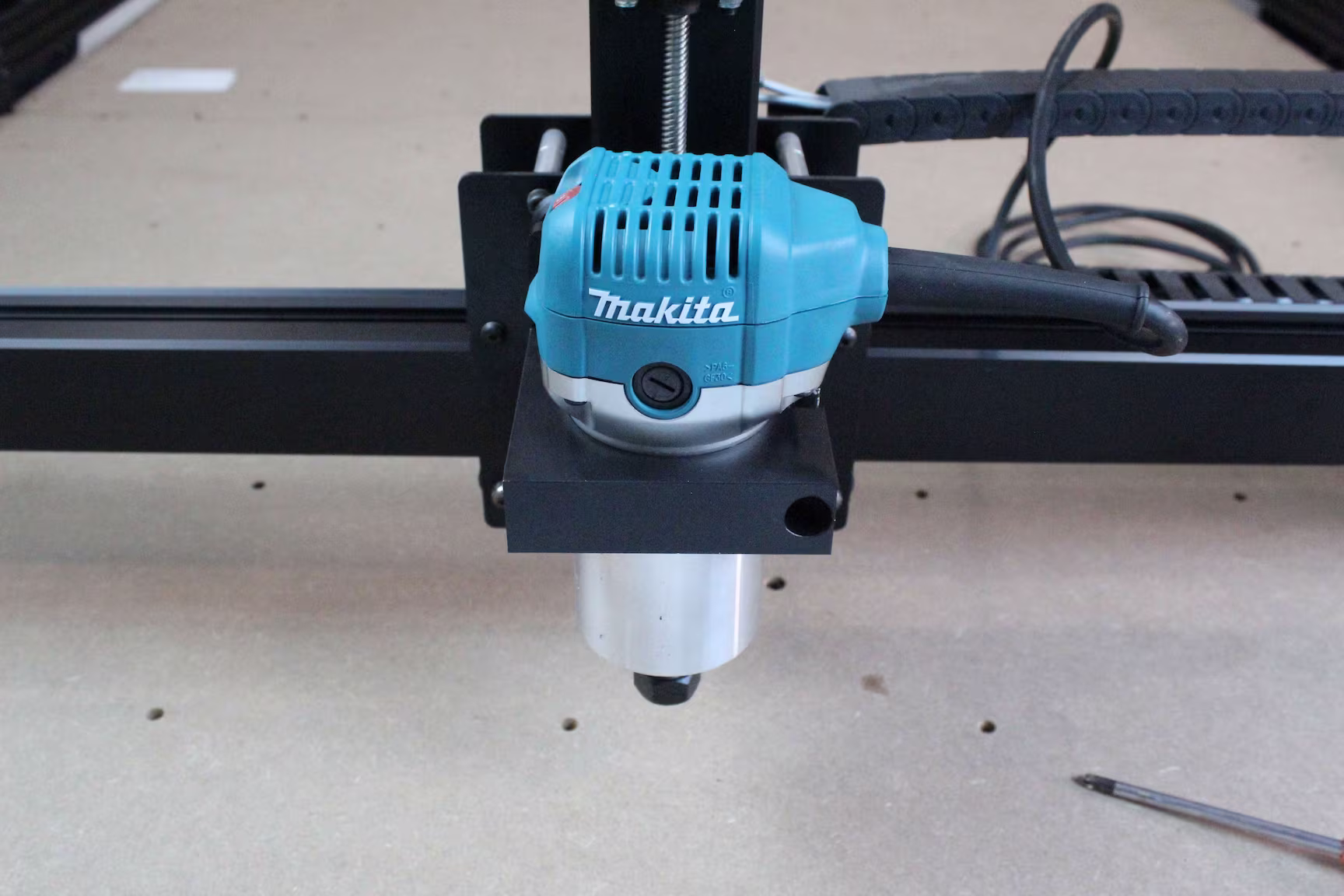

(29.3) - Sujeción del router. El último paso es apretar la base del router para que este quede fijo. La base se comporta como una abrazadera. Esta abraza al router y lo mantiene fijo. Es importante apretar lo suficiente hasta que el router quede totalmente fijo. La siguiente imagen muestra este proceso.

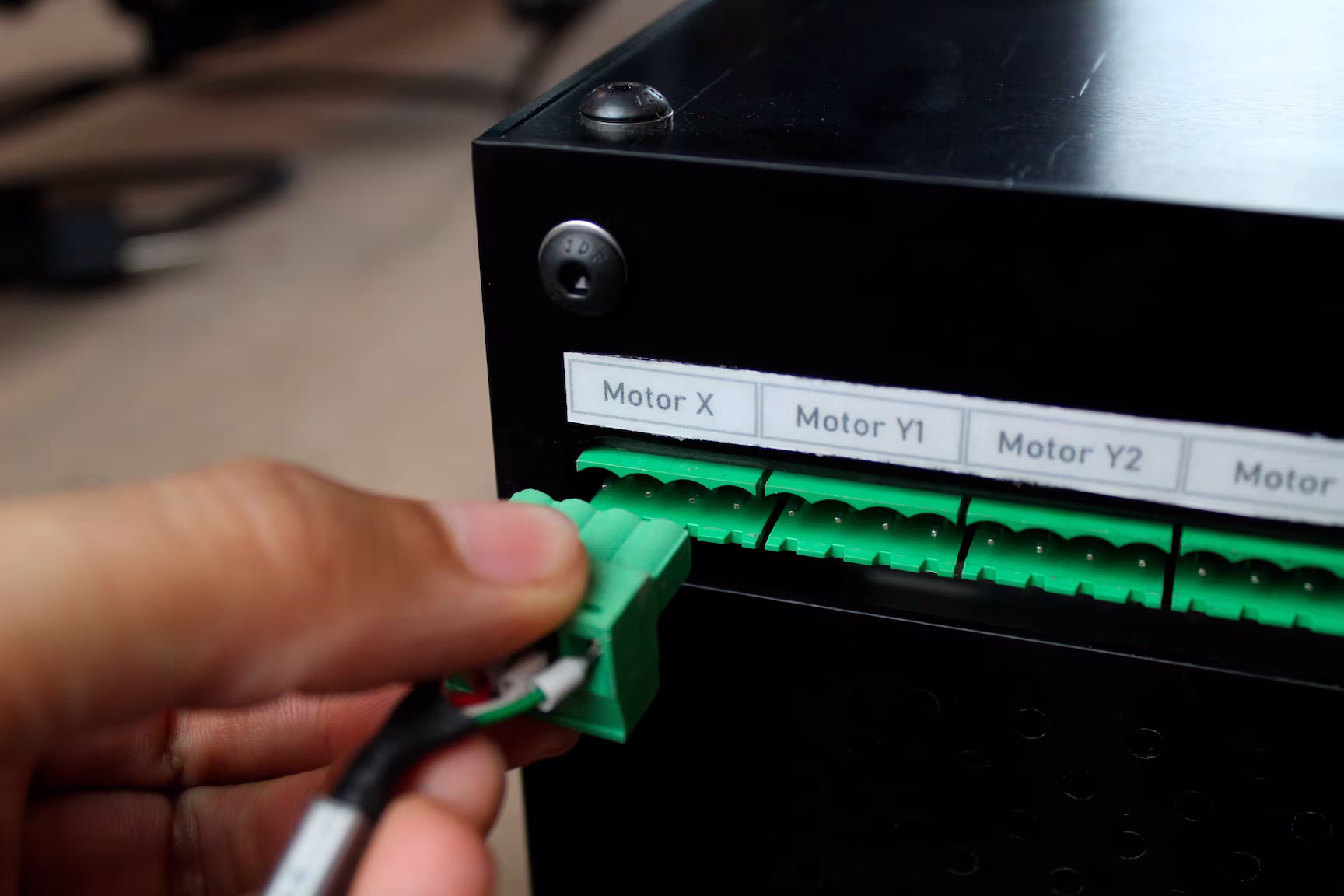

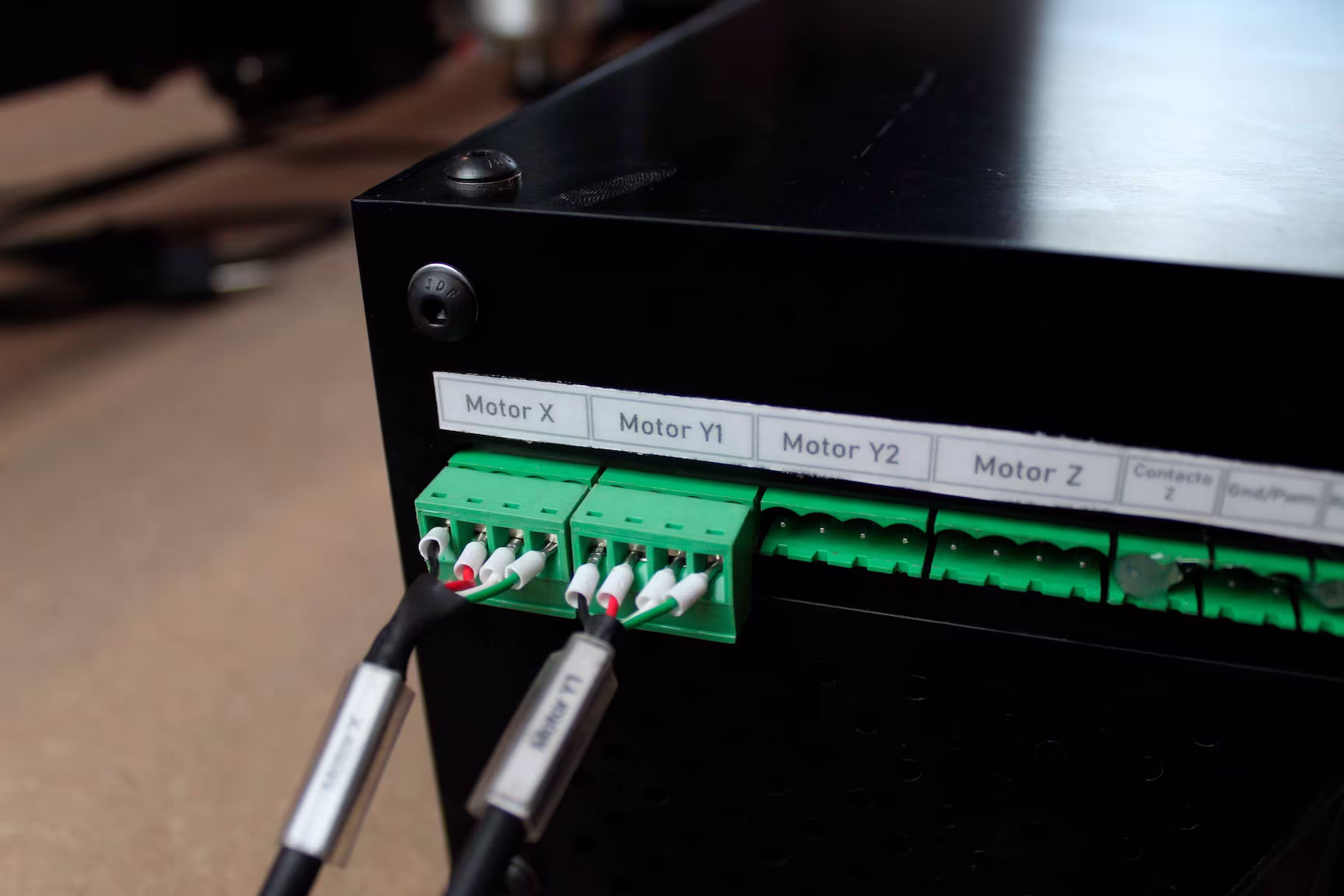

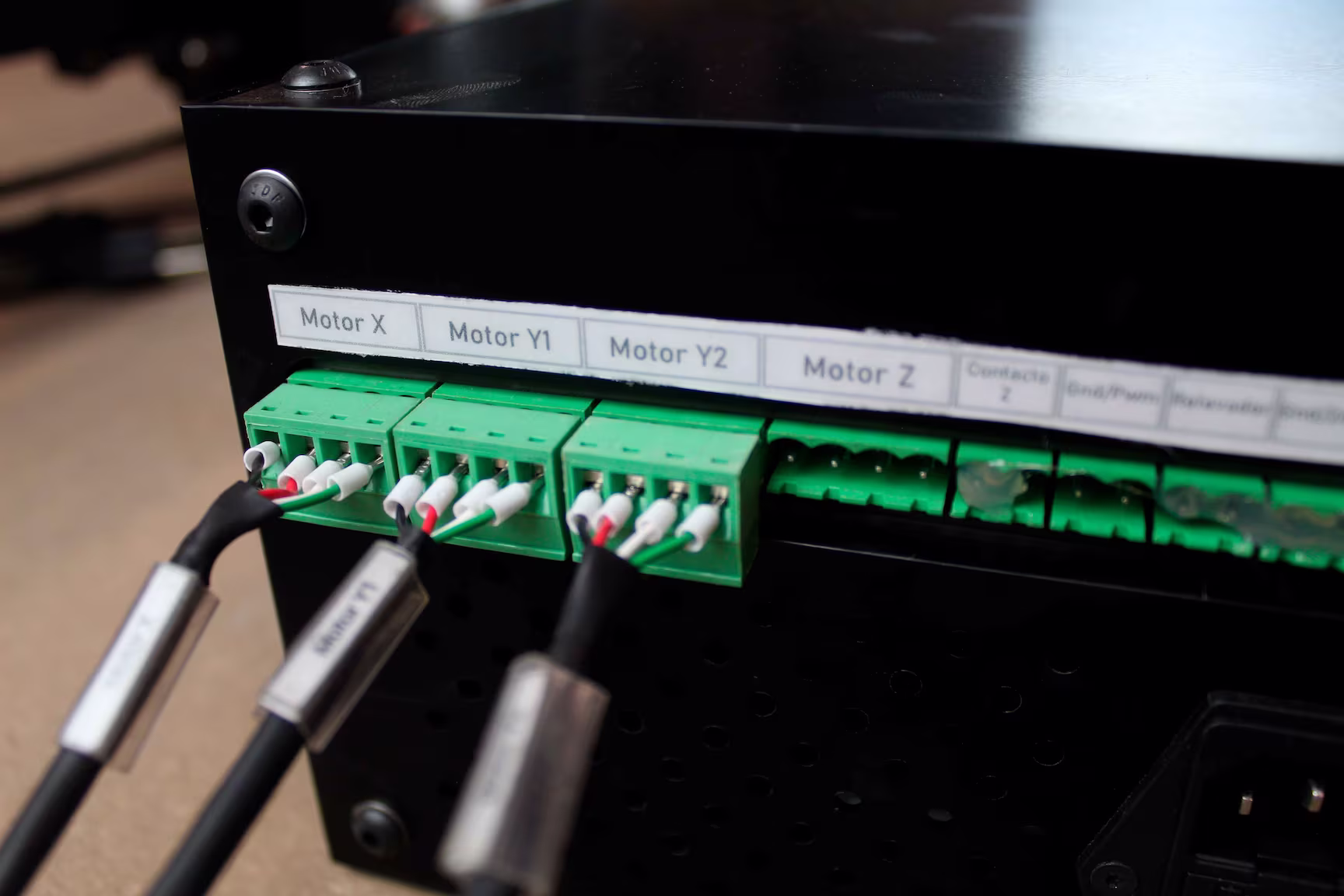

Quinto paso. Conexiones del controlador Sofía
(32) - Alimentación eléctrica del controlador Sofía

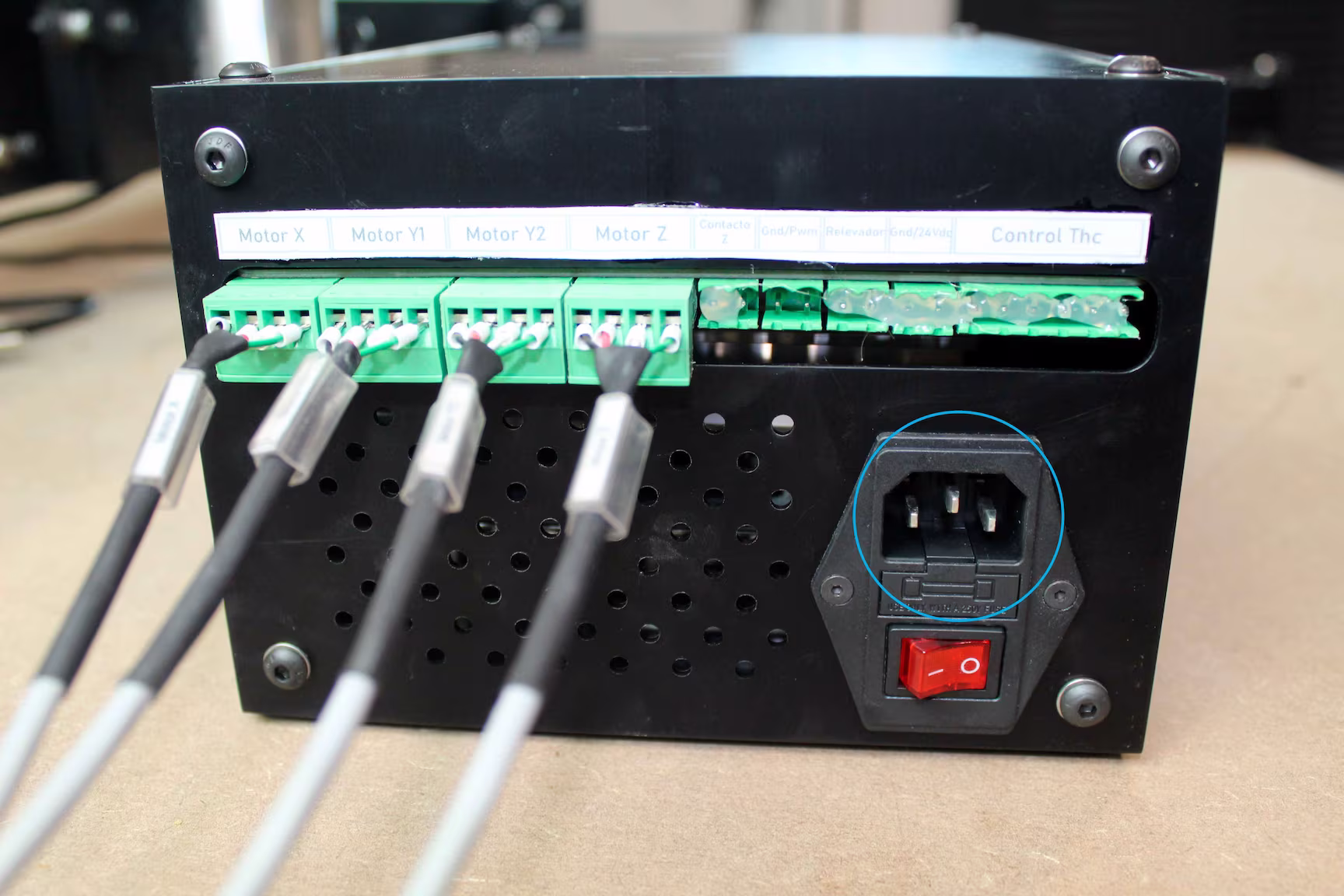

En este paso vamos a conectar la energía al controlador Sofia. El controlador Sofía se alimenta con un voltaje de 110 en corriente alterna (110 VAC). Es el mismo tipo d energía que podemos encontrar en una casa.El conector de alimentación del controlador Sofía se encuentra en la parte de atrás del mismo. En la siguiente imagen se muestra el conector de alimentación.

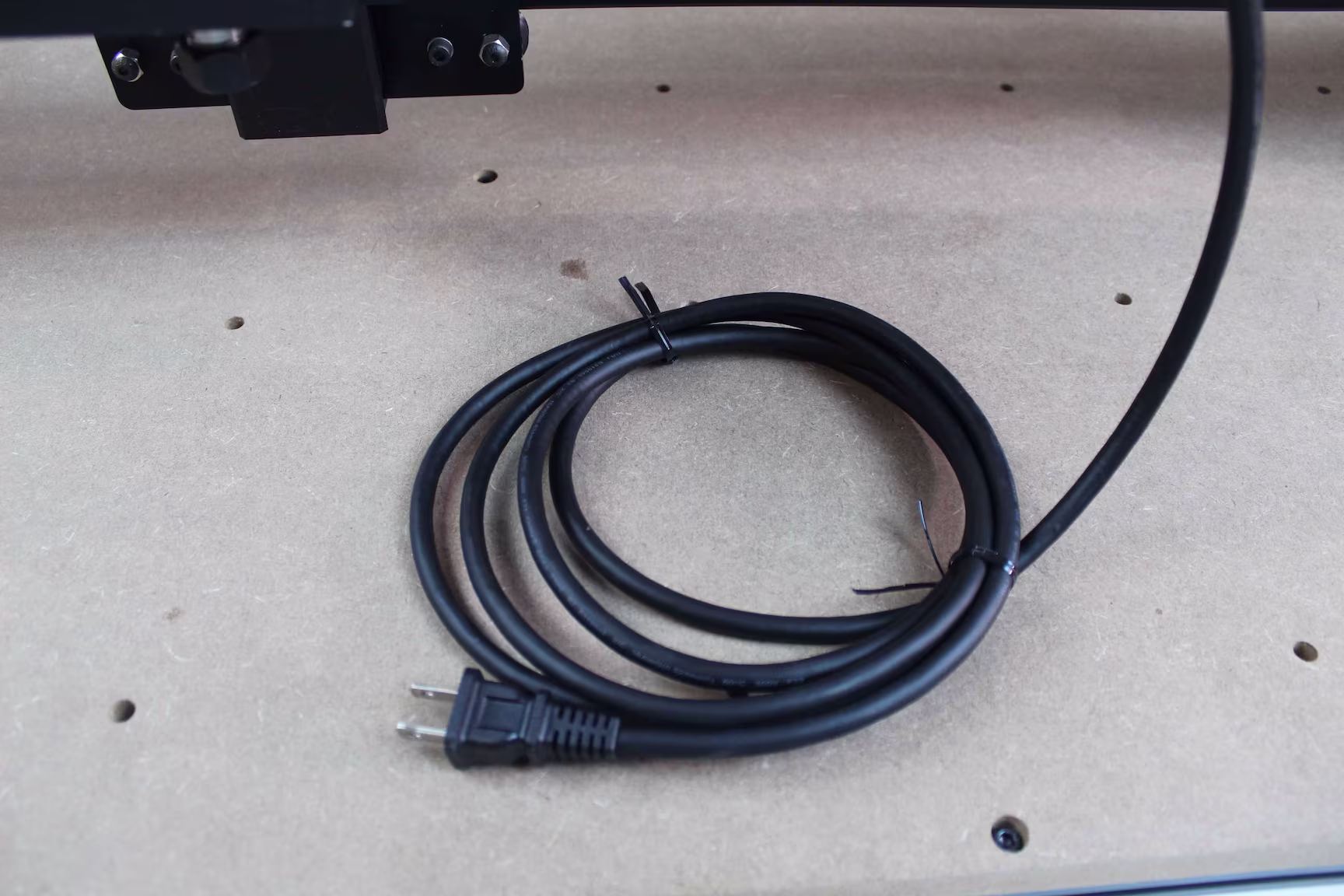

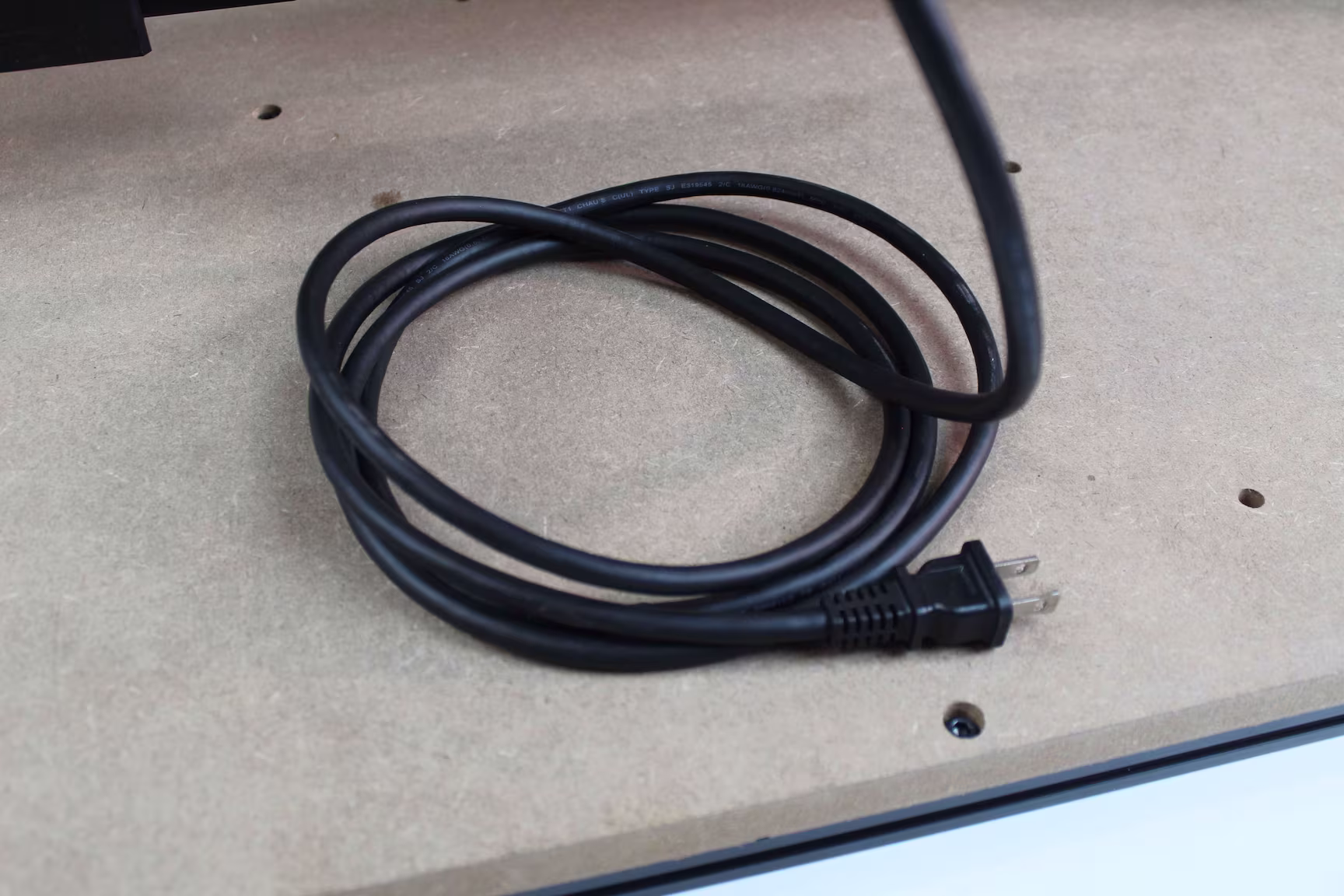

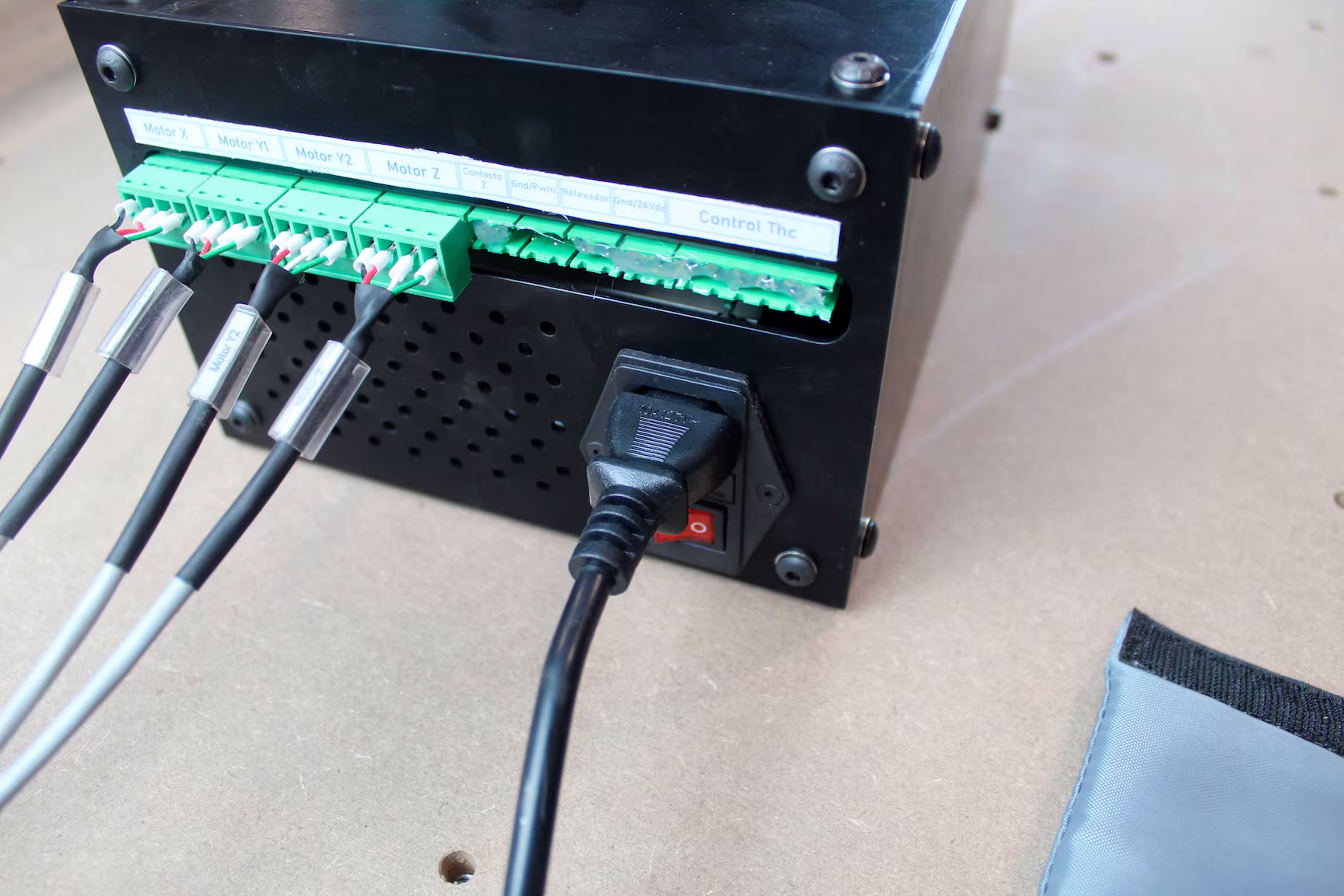

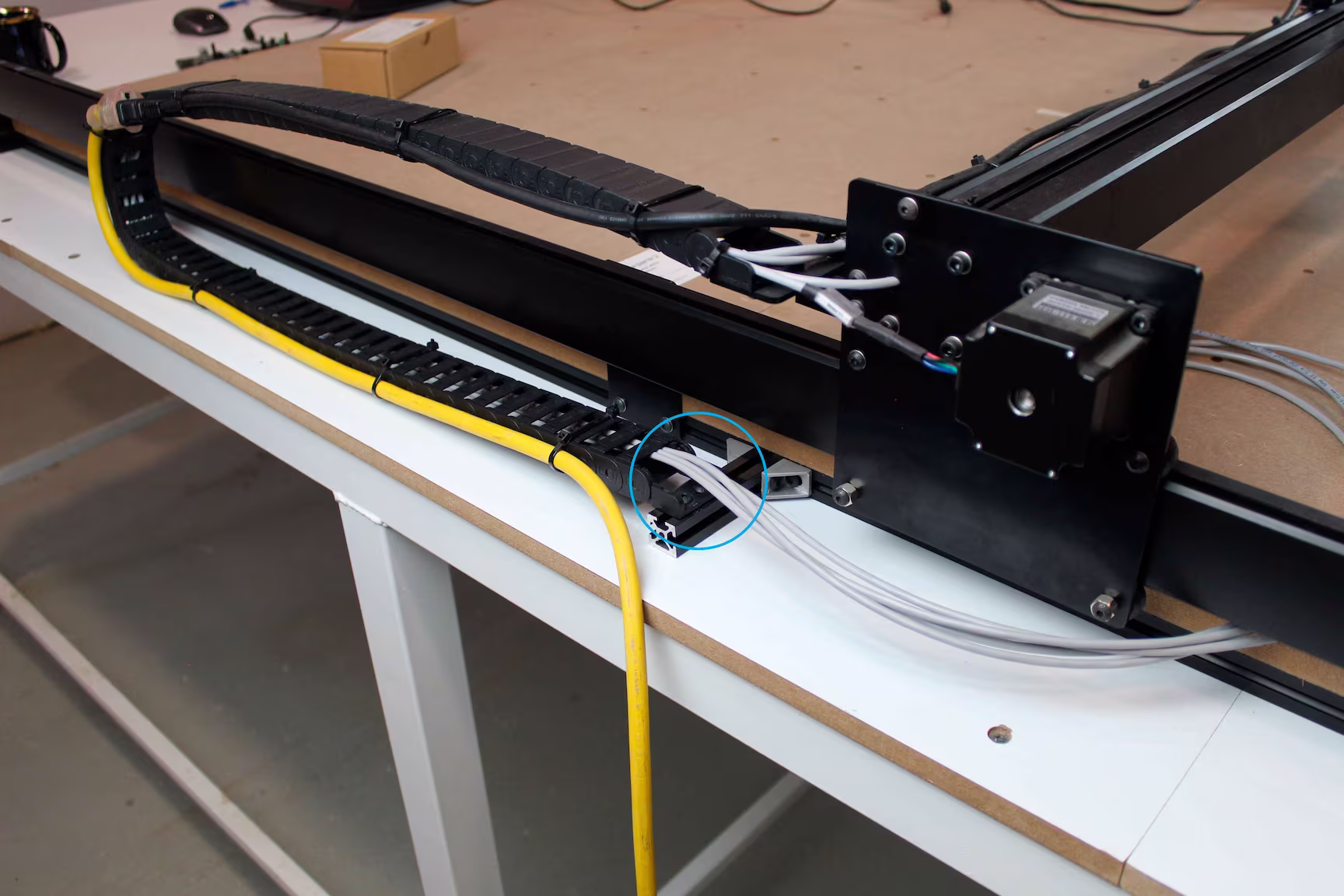

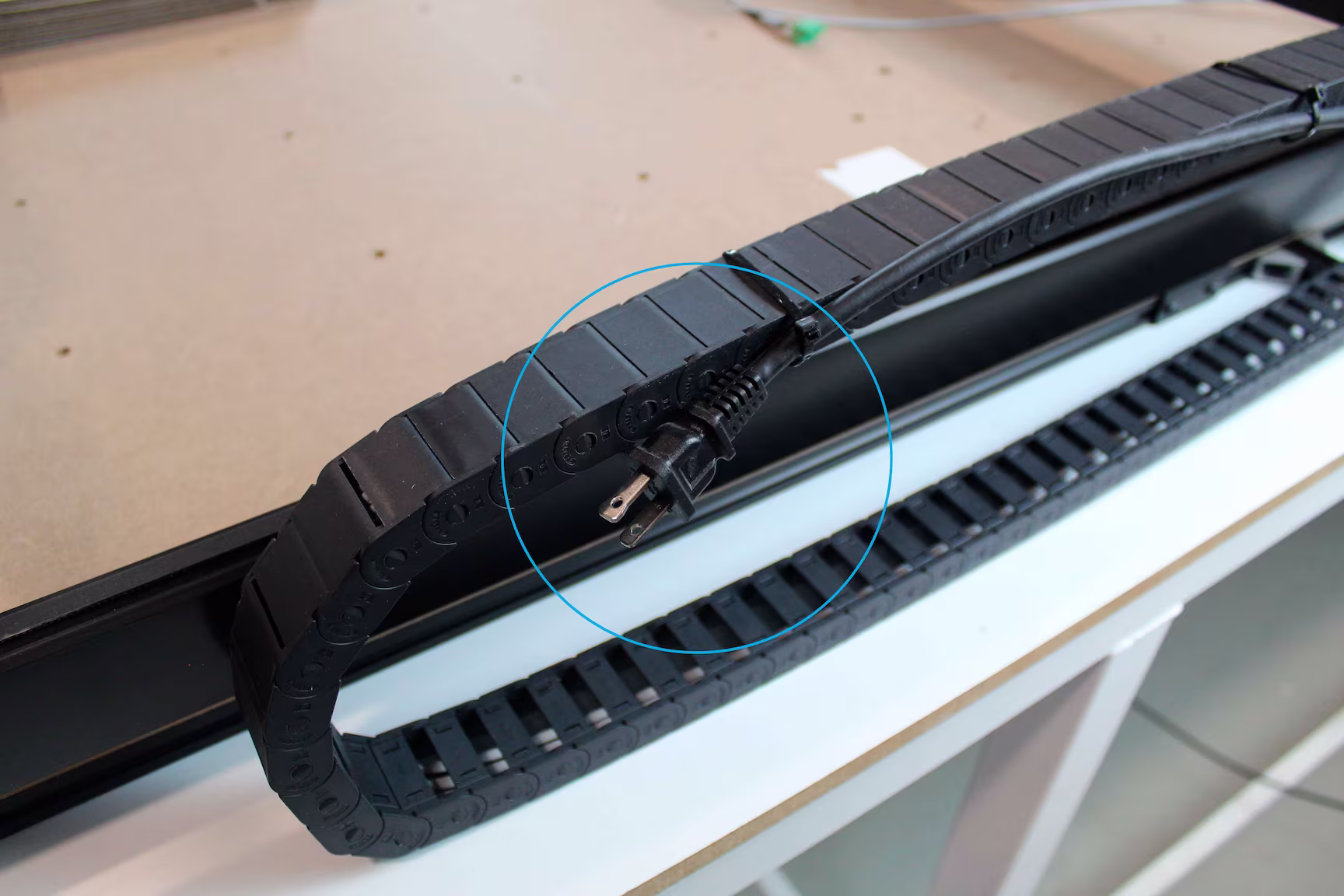

En el equipo se incluye un cable de alimentación para el controlador Sofía. Este cable se debe conectar al conector del controlador Sofía. En las siguientes imágenes se muestra este proceso.

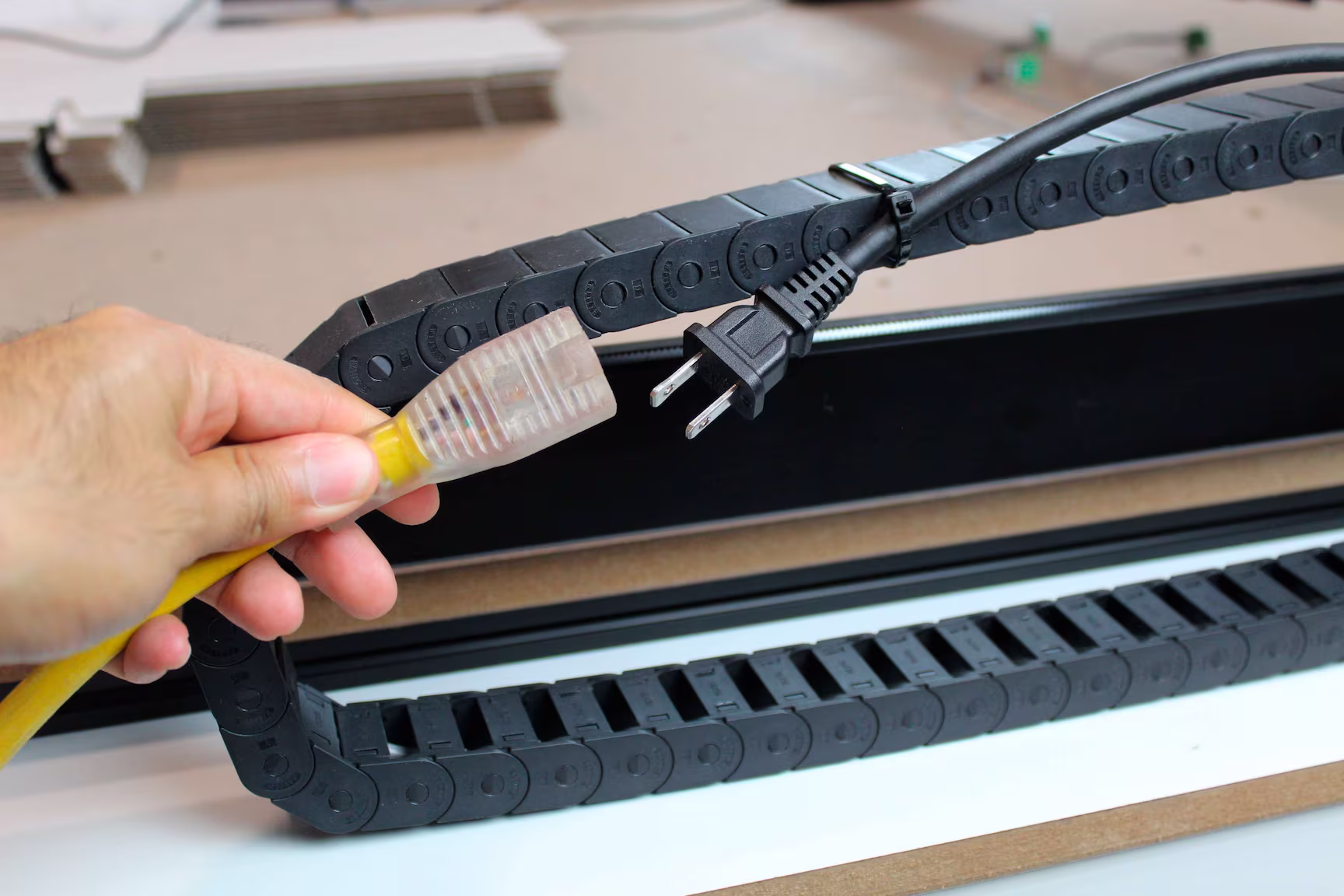

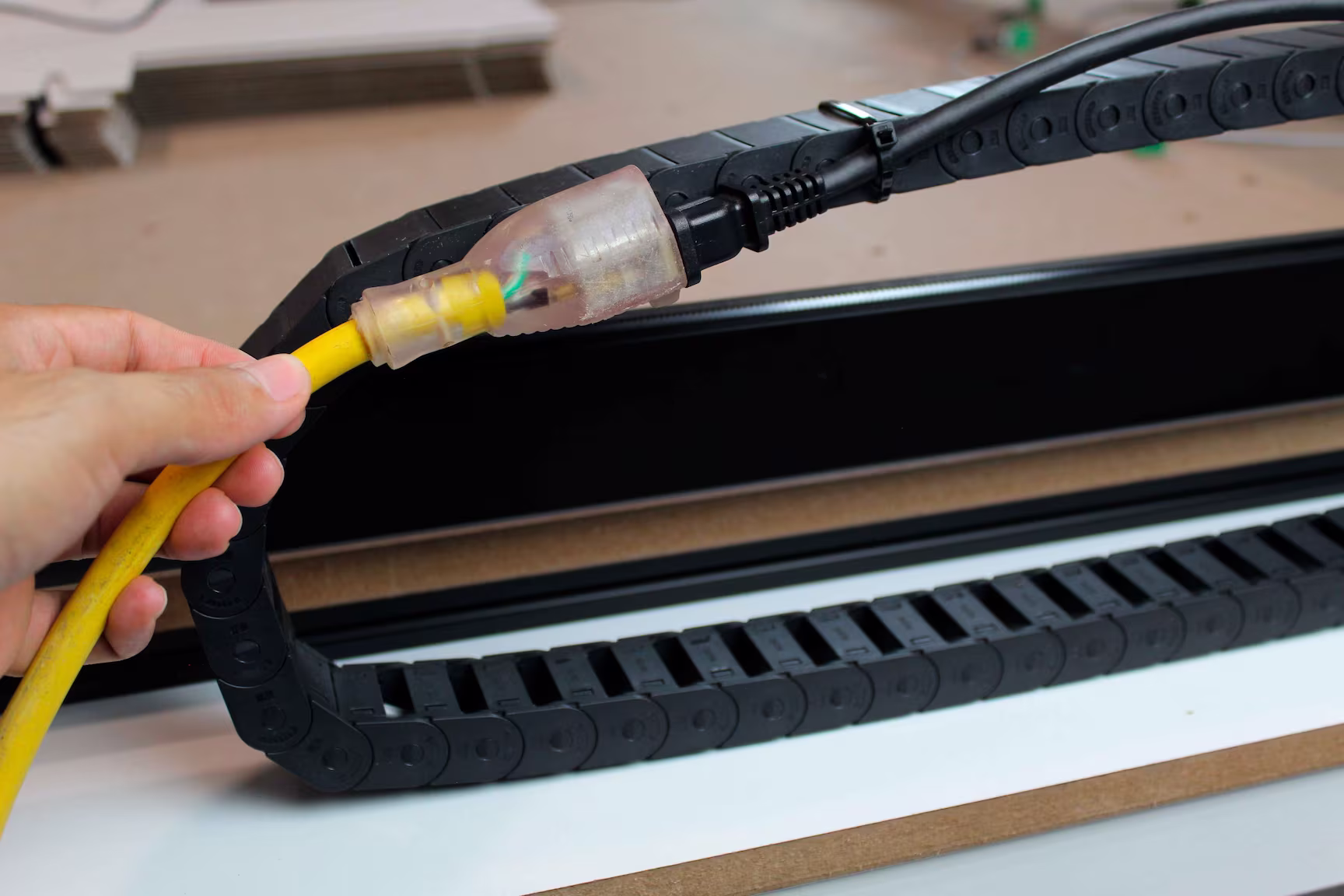

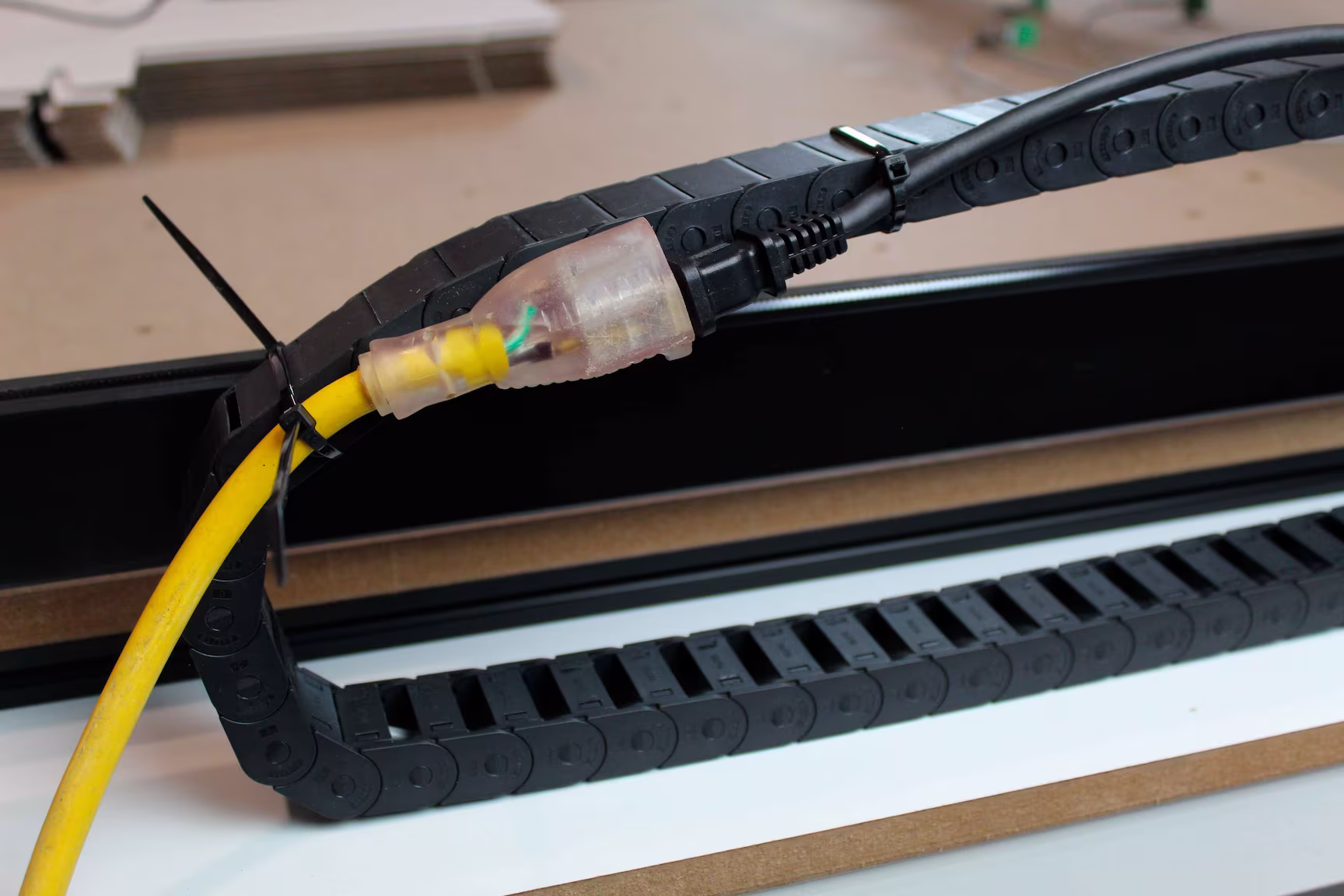

Lo último de este paso es conectar el cable a la corriente eléctrica. De ser necesario, se puede utilizar una extensión conectada al cable de alimentación del controlador Sofía para alcanzar algún contacto eléctrico.
(33) - Conexión de cable USB
El controlador Sofía se comunica con la computadora mediante el protocolo de comunicación USB. En el equipo se incluye un cable USB de 1.8 metros de largo.

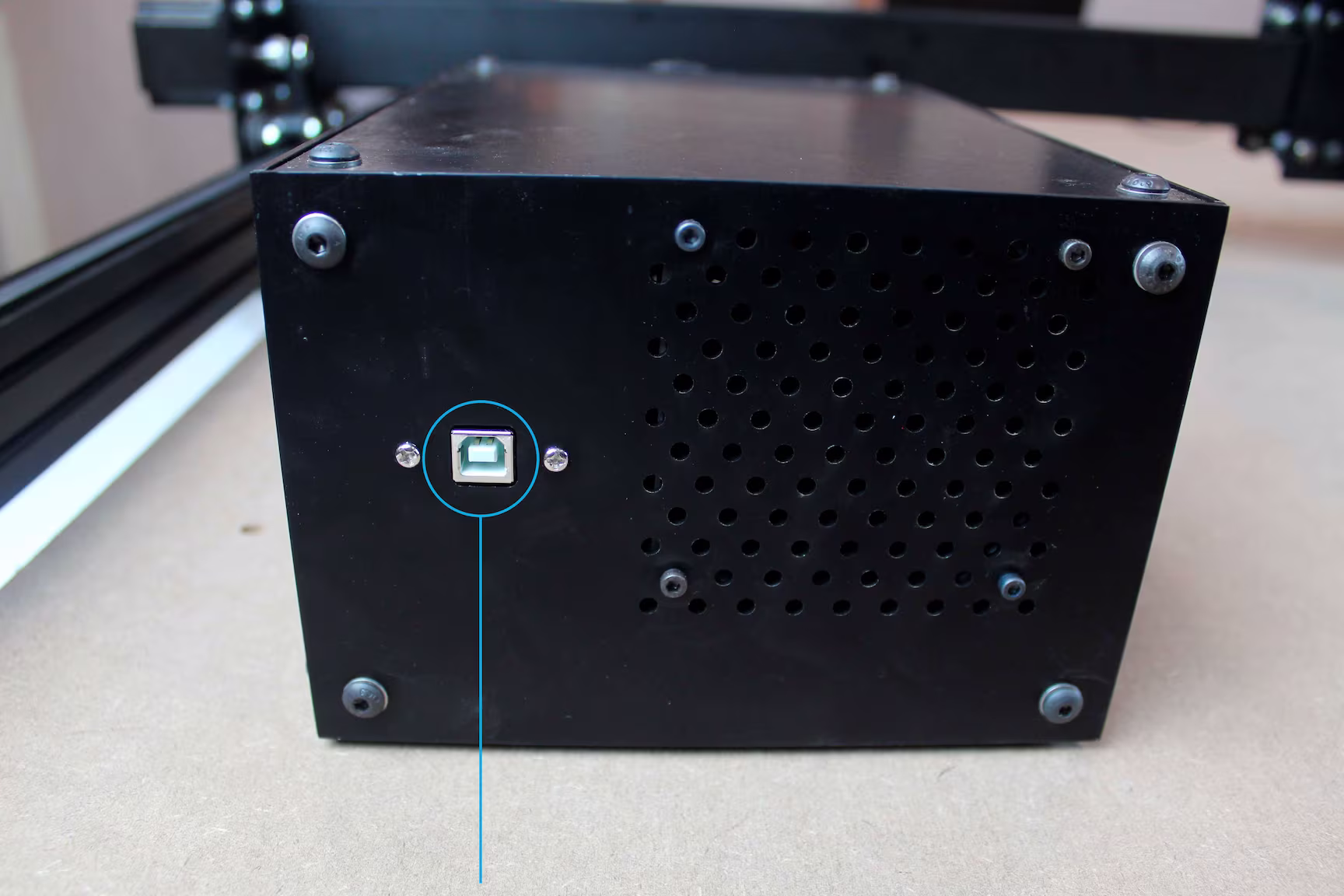

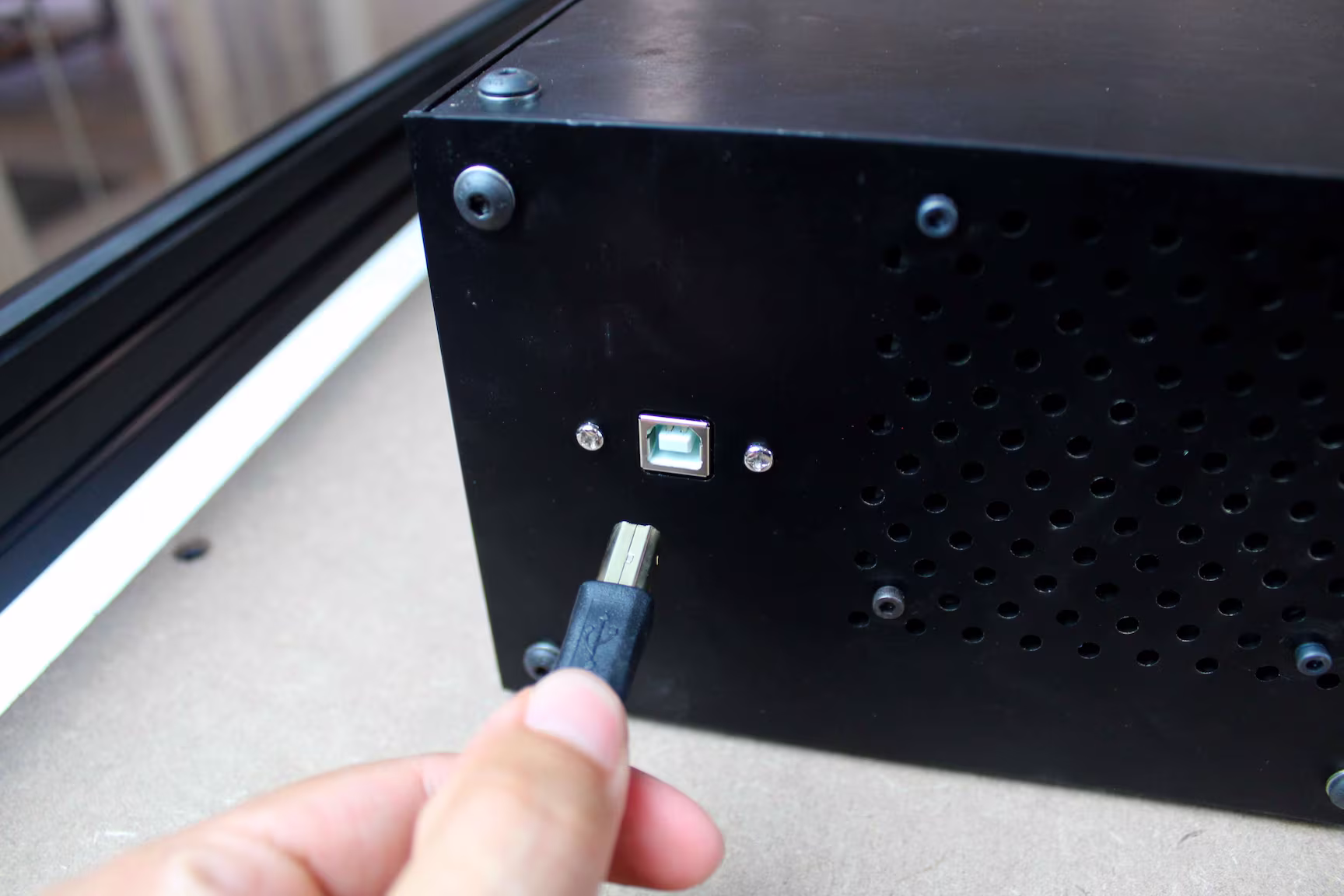

En la cara frontal del controlador Sofía se encuentra el conector USB. En la siguientes imagen se muestra este conector y su conexión.
Conector para
USB tipo B

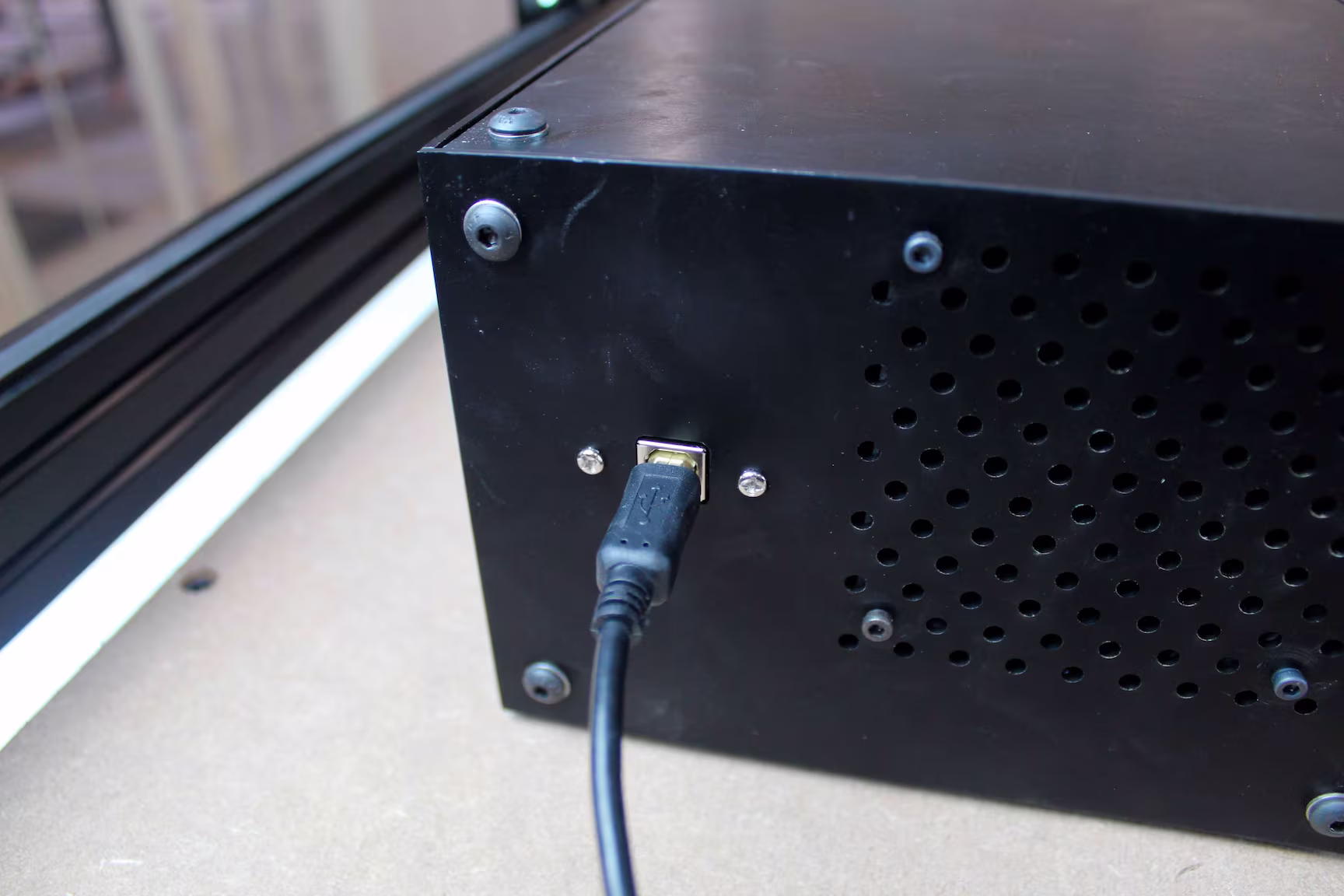

En las siguientes imágenes se muestra la conexión del cable USB al controlador Sofía.

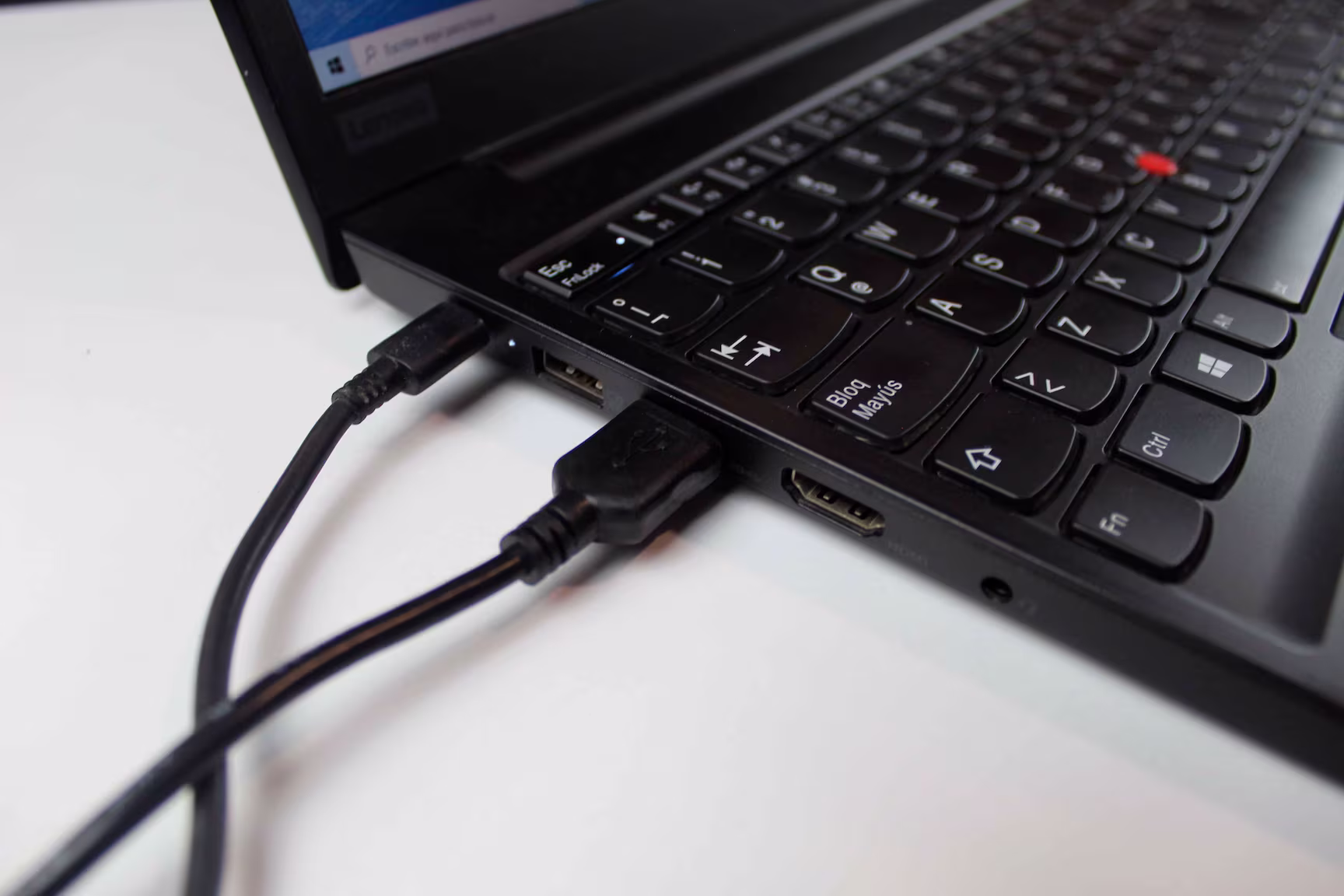

En las siguientes imágenes se muestra la conexión del cable USB a la computadora.
Sexto paso. Fin
Fin del armado. Felicidades, ahora el equipo está listo para comenzar a trabajar. El siguiente paso es comunicar nuestra computadora con el equipo Lía mediante los respectivos software y comenzar a trabajar en nuestros cortes.
Para realizar la instalación de los controladores que requiere tu computadora para reconocer el controlador Sofía, siga el recurso de Comunicación.
Controlador Sofía > ComunicaciónPara comenzar a trabajar con el equipo Lía mediante el software Easel, por favor diríjase al recurso de Easel.
Software > Easel.png)
.svg)
